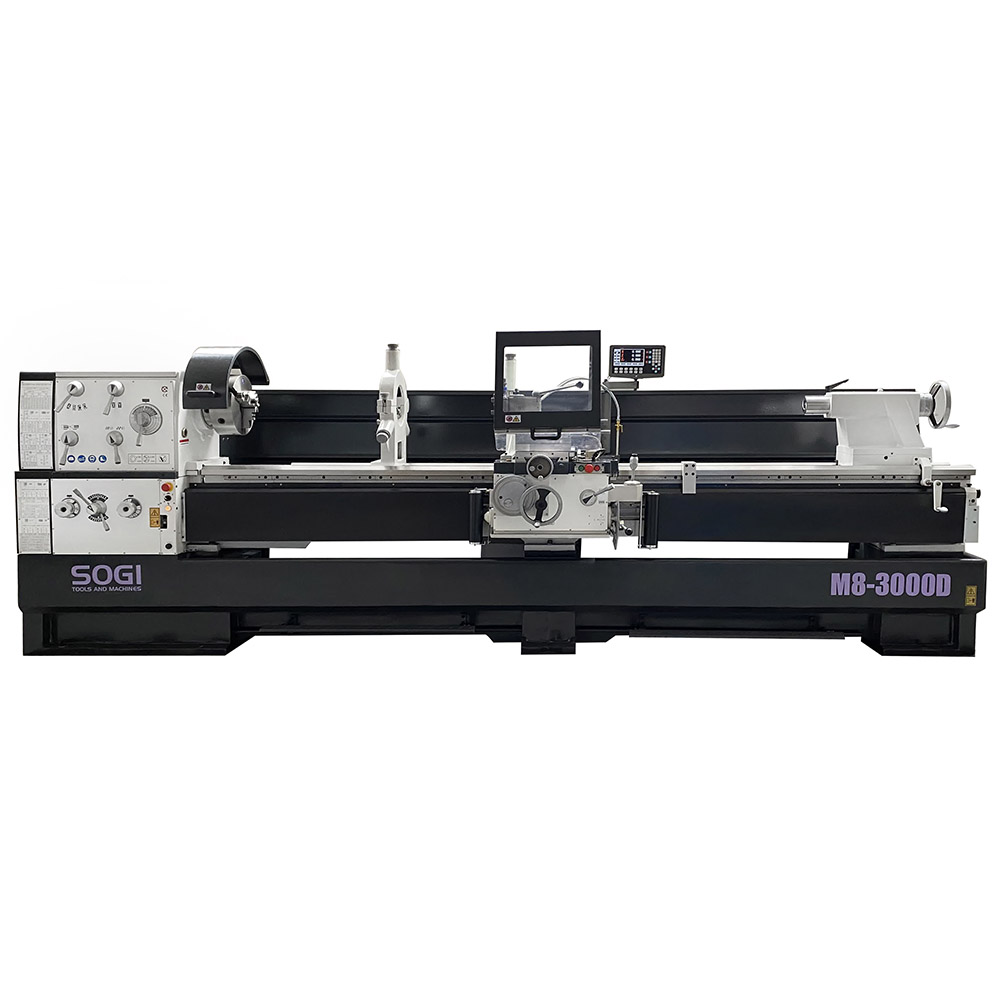

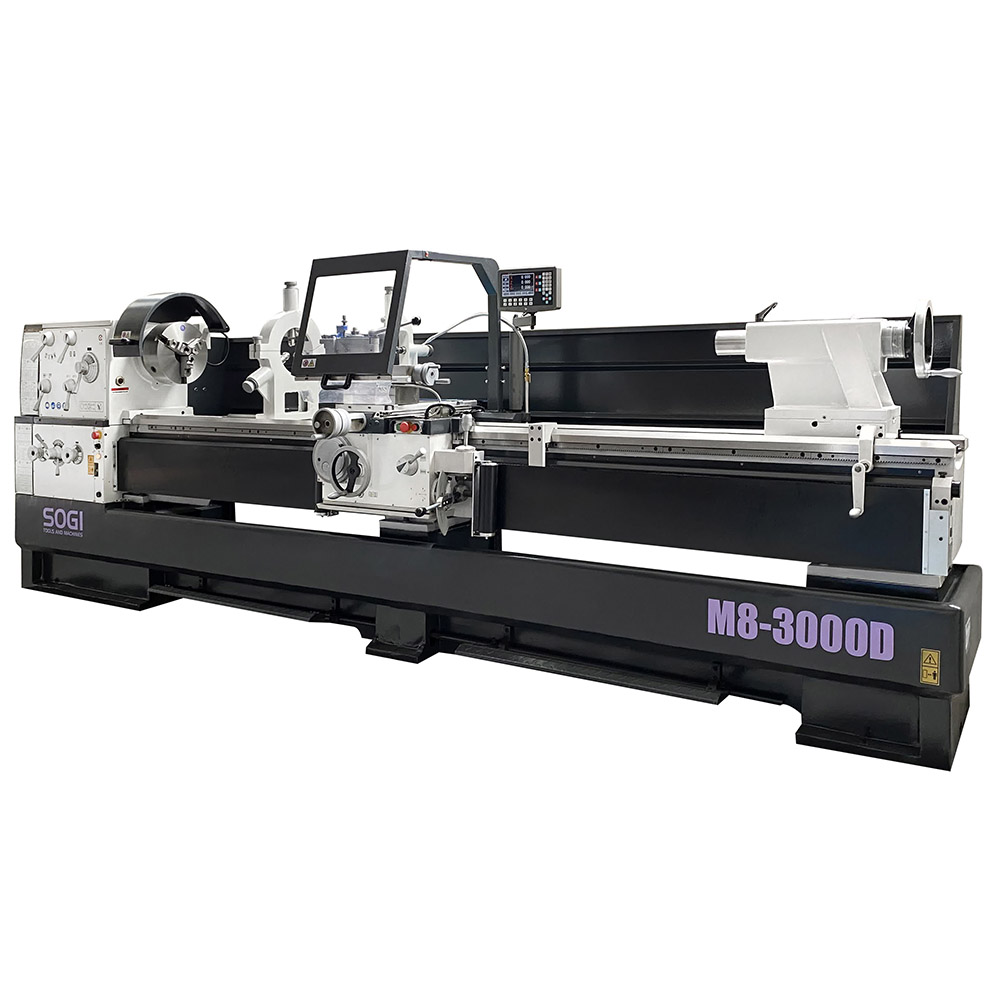

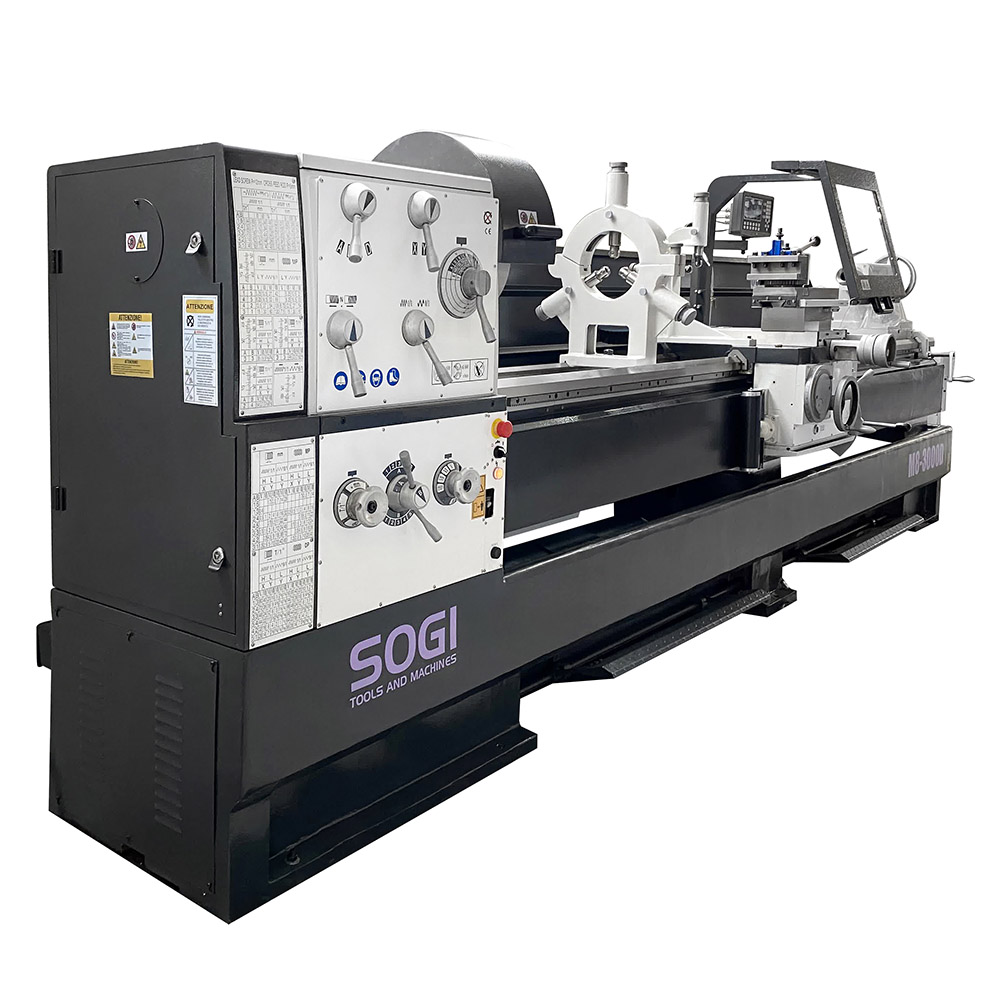

Tornio parallelo professionale SOGI M8-3000D - 360 x 3000 mm - Pb 105 mm - visualizzato 3 assi con rapidi + accessori

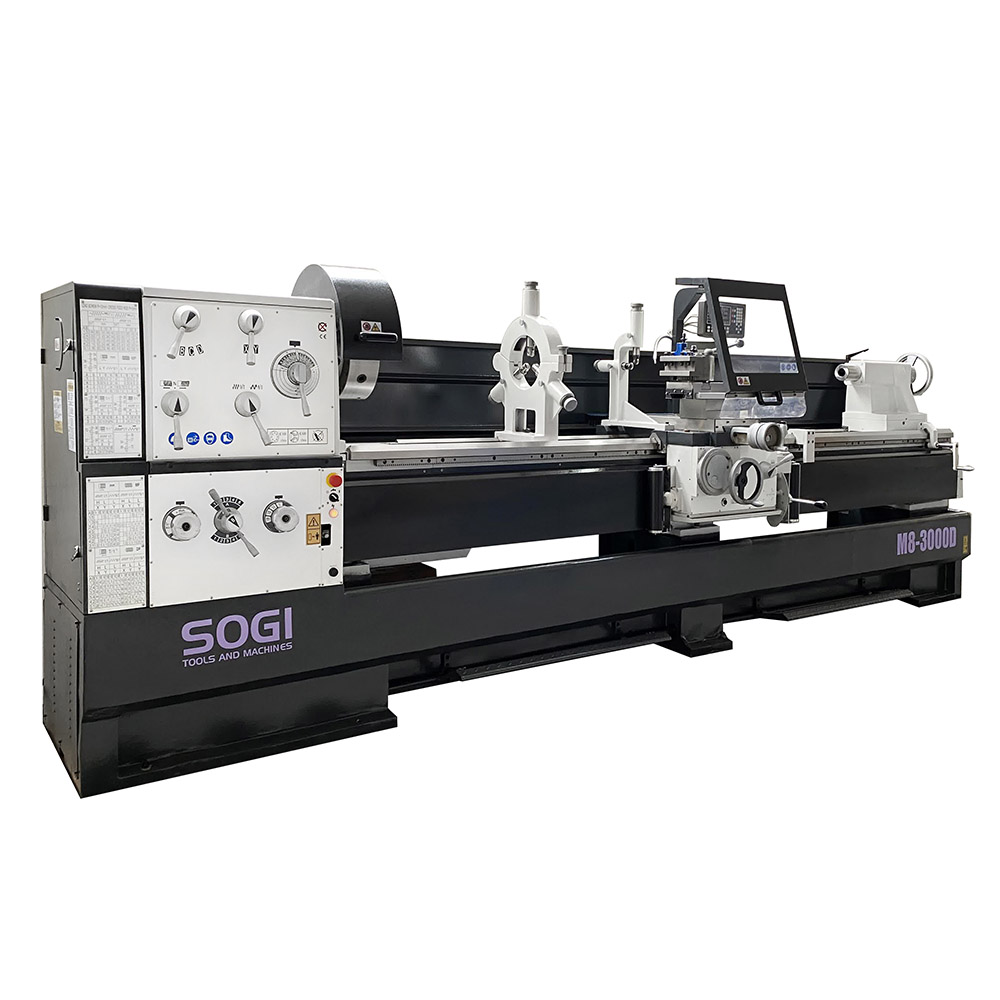

Il tornio parallelo SOGI M8-3000D è una macchina utensile professionale, dalle linee tradizionali, progettata per la lavorazione di materiali metallici, leghe derivate e molto altro in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche che Whitworth), forature, alesature, profilature ecc.

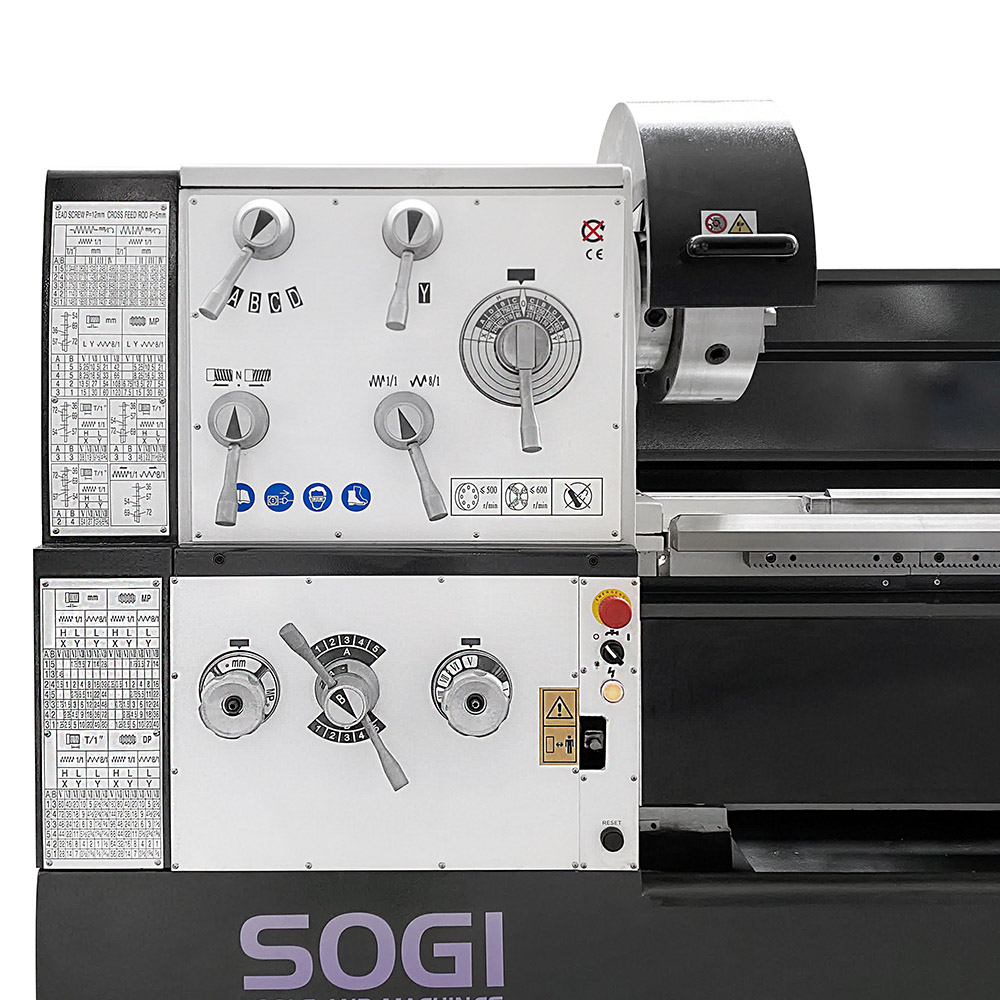

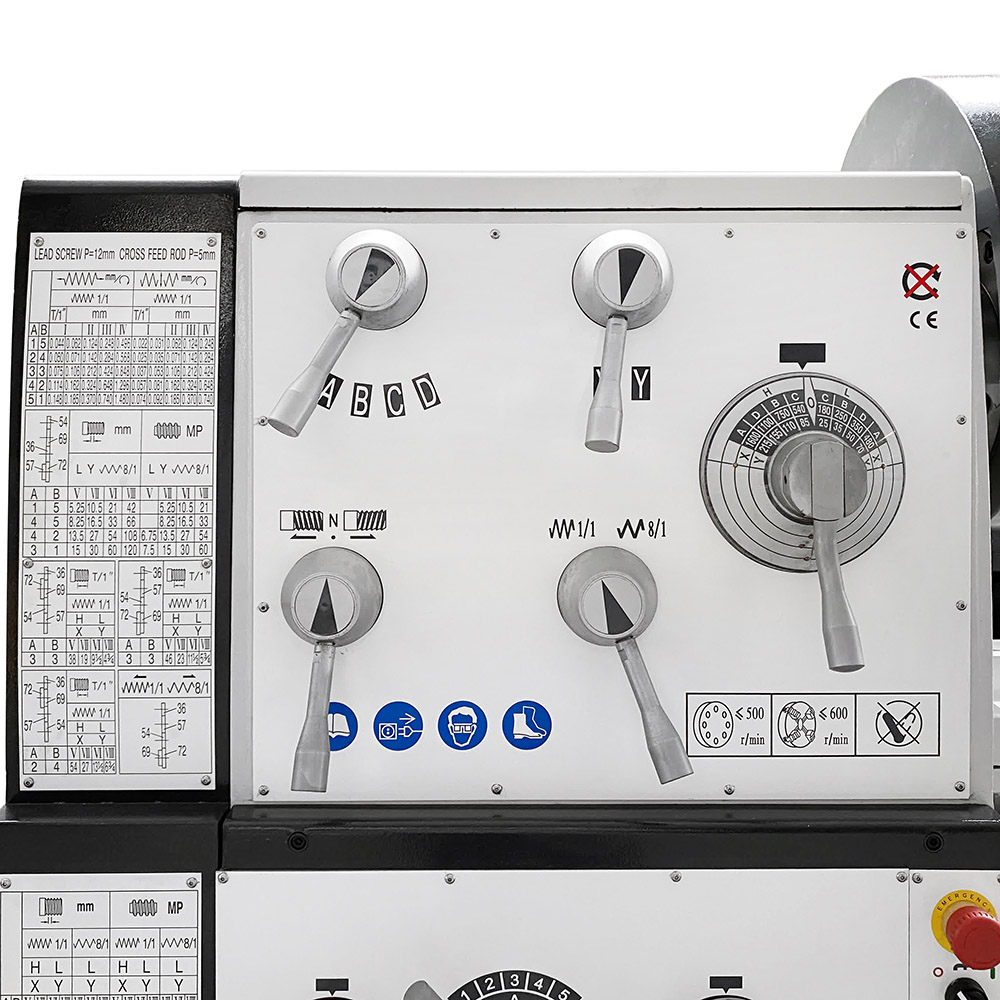

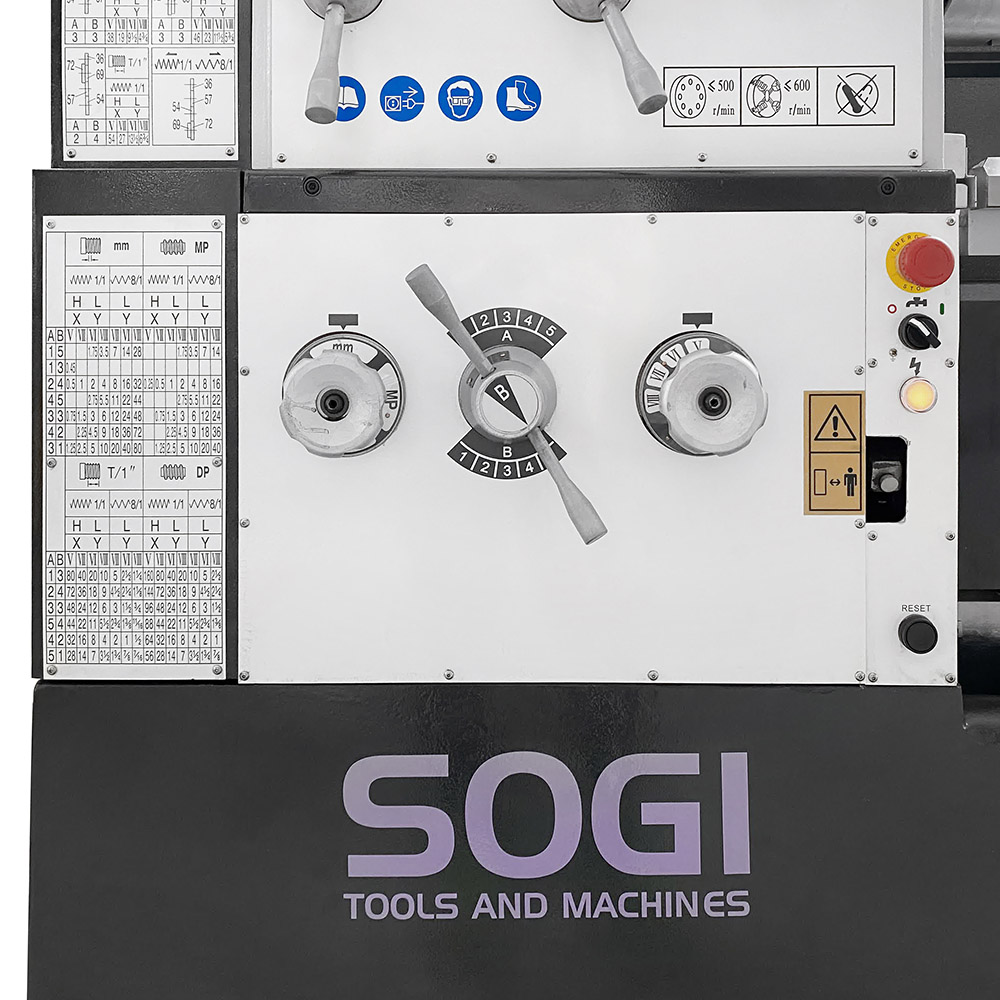

Il tornio per metalli SOGI M8-3000D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

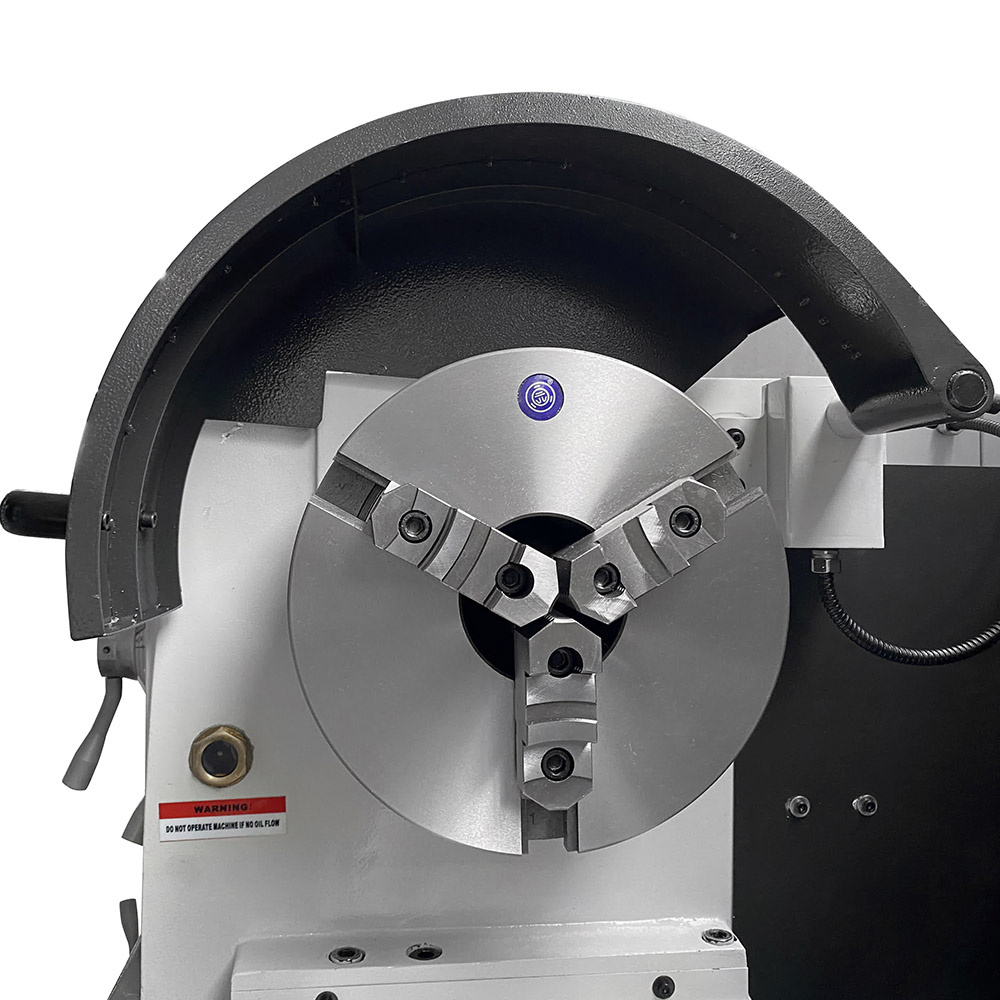

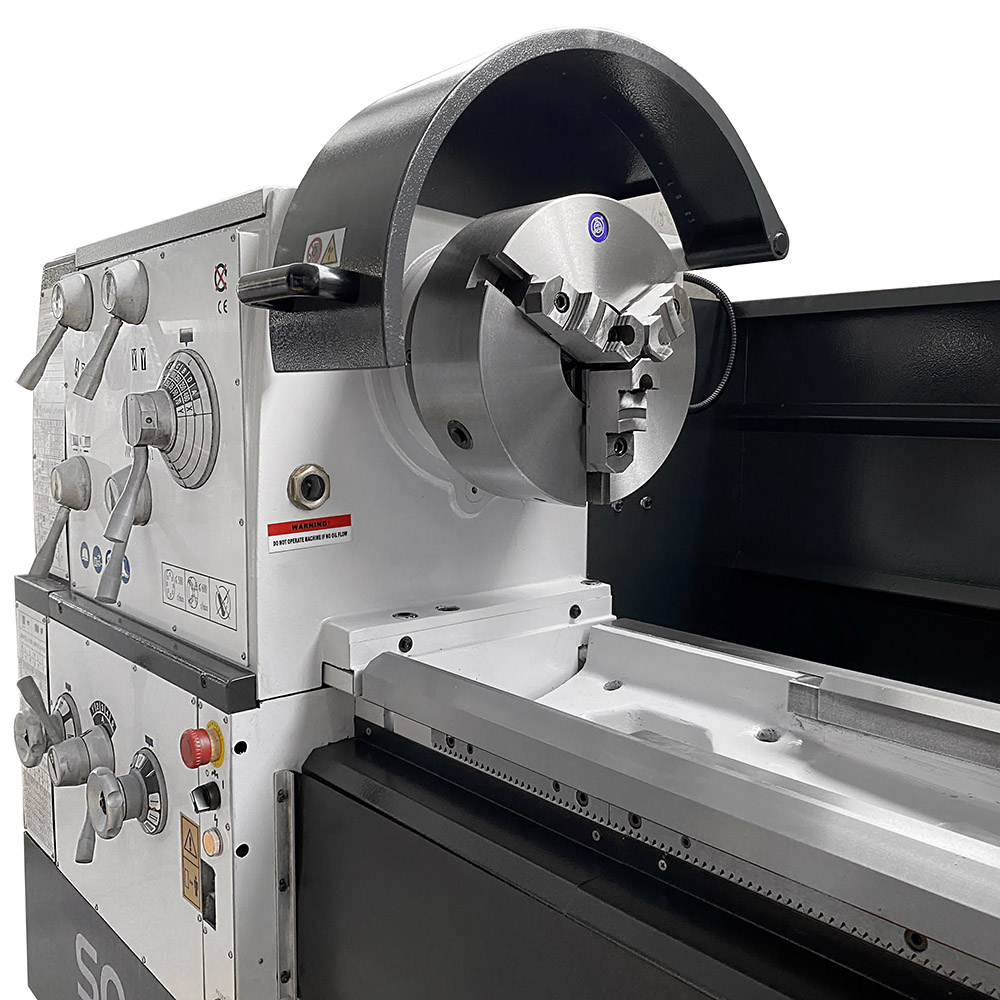

Il mandrino, autocentrante a 3+3+3 griffe, ha un diametro di Ø 315 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. L'albero mandrino è montato su cuscinetti a rulli conici di alta qualità ed è in bagno d'olio. Il mandrino è azionato da un motore asincrono trifase robusto ed affidabile.

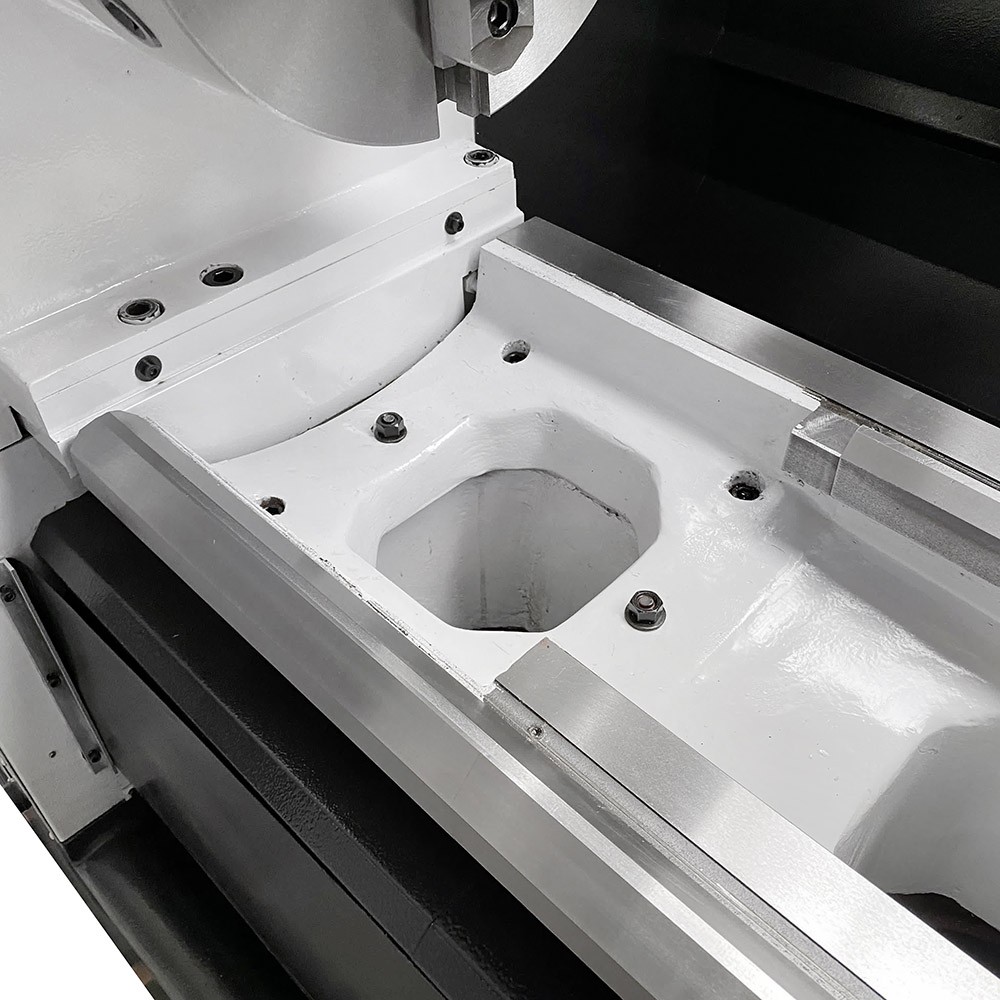

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici. Le barre di avanzamento e la vite madre longitudinale sono protette da una coppia di rulli auto-avvolgenti in materiale antistrappo e antiolio.

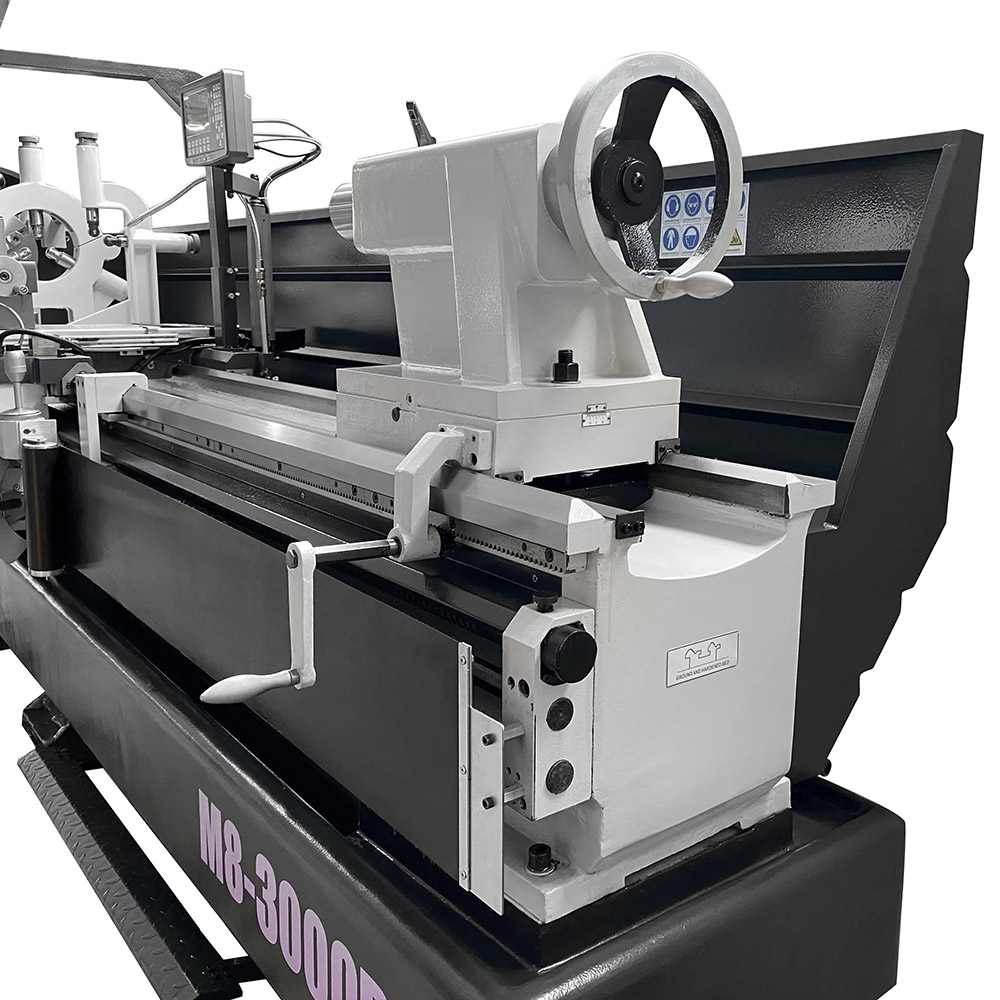

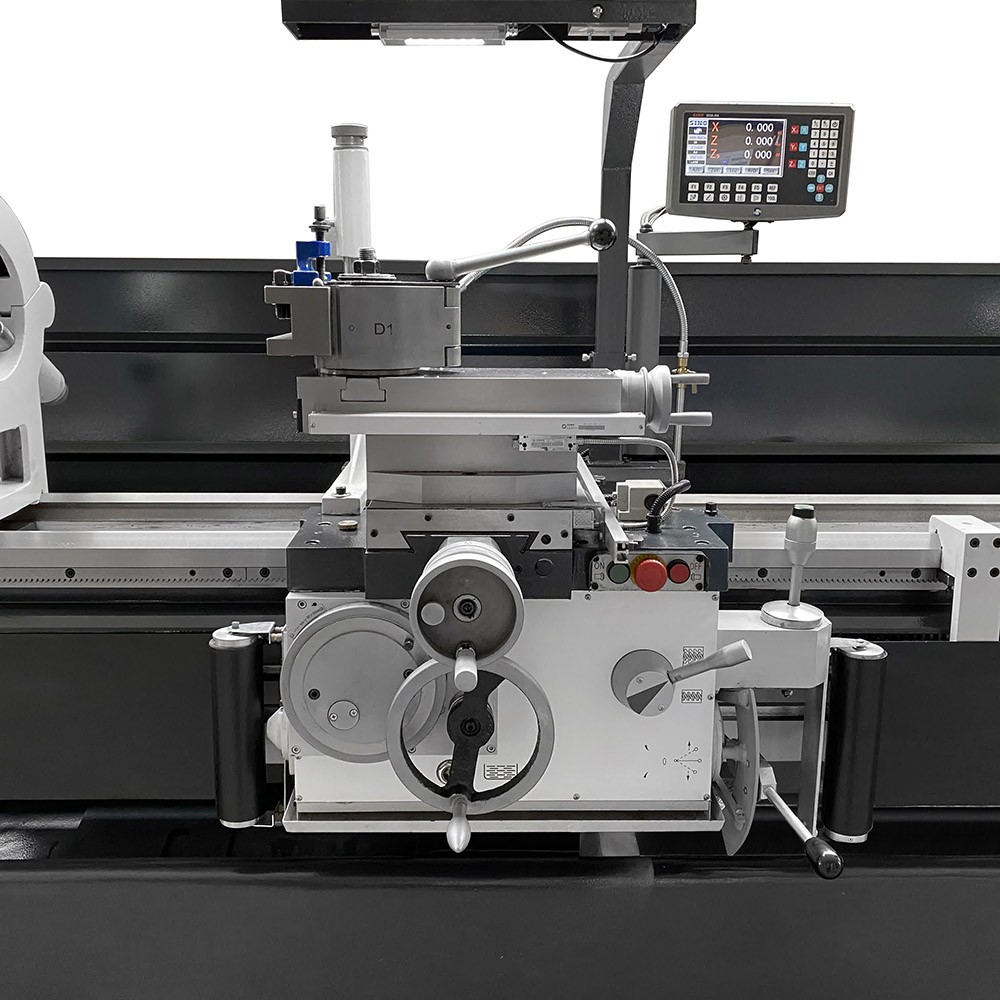

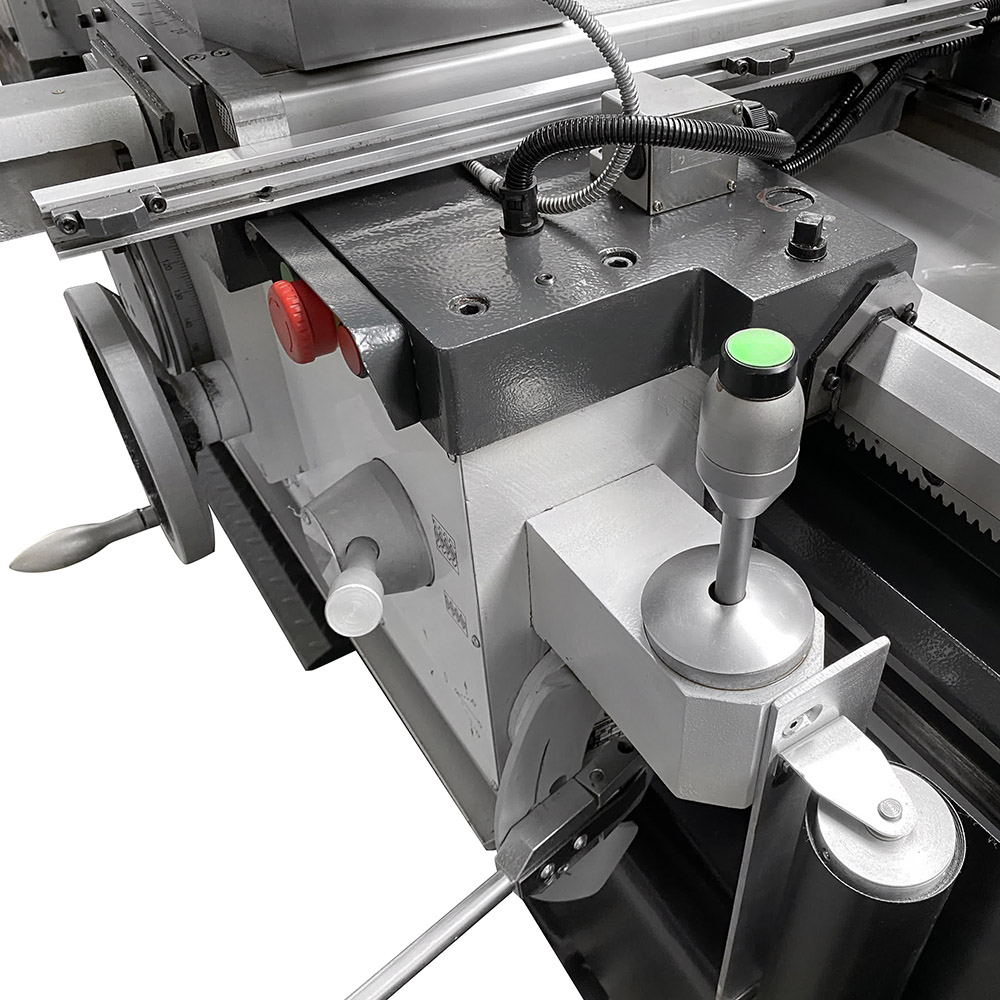

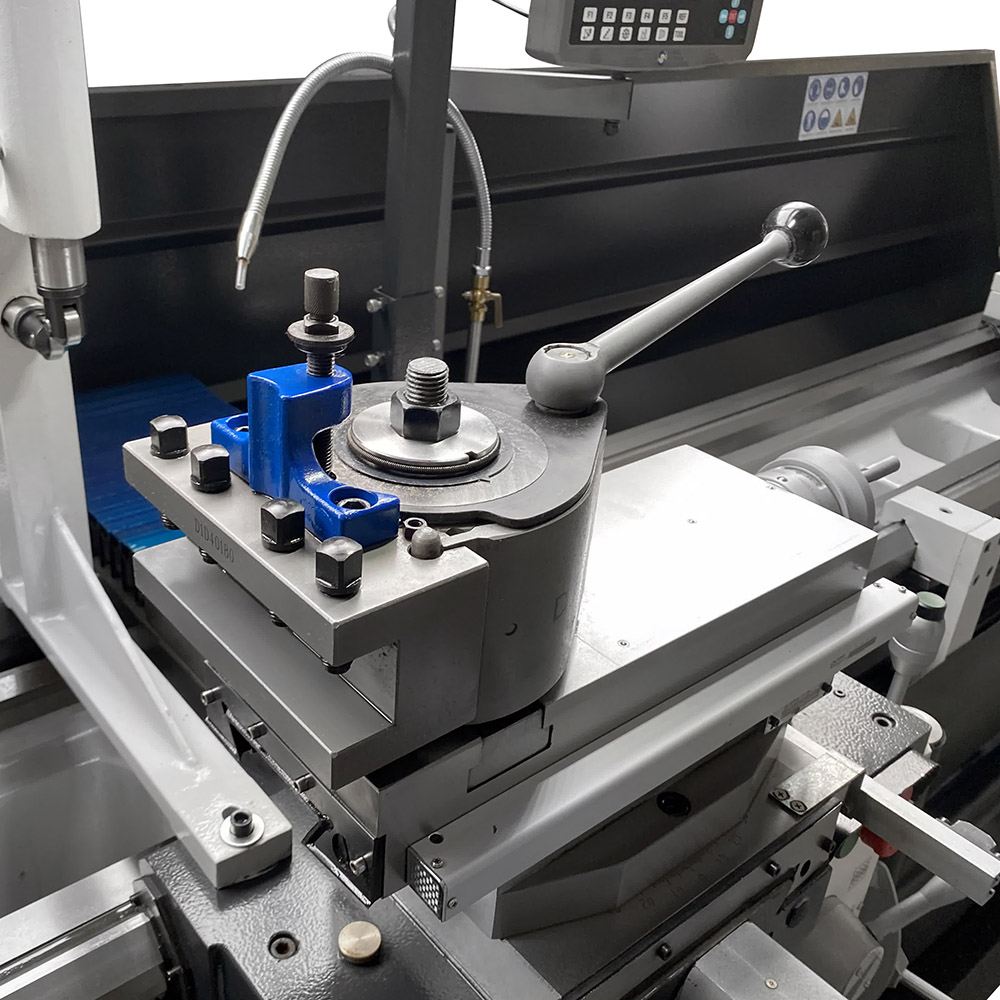

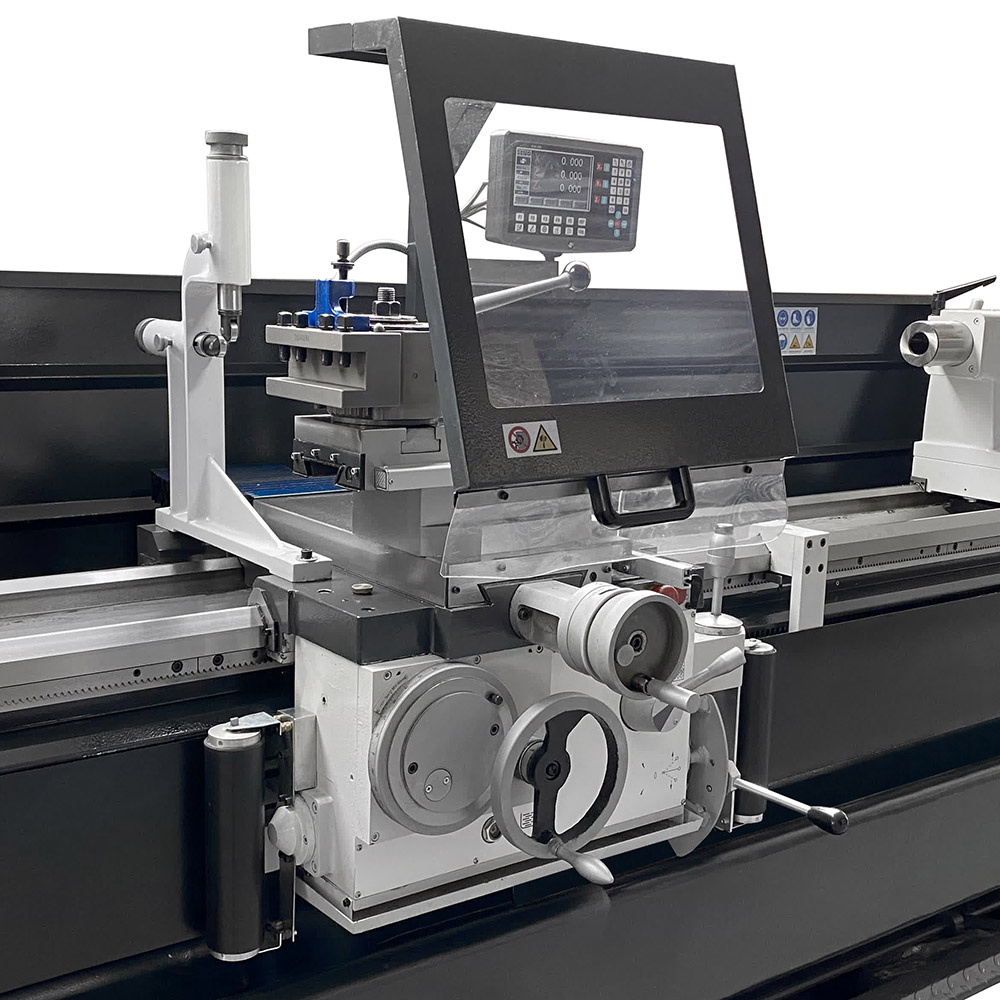

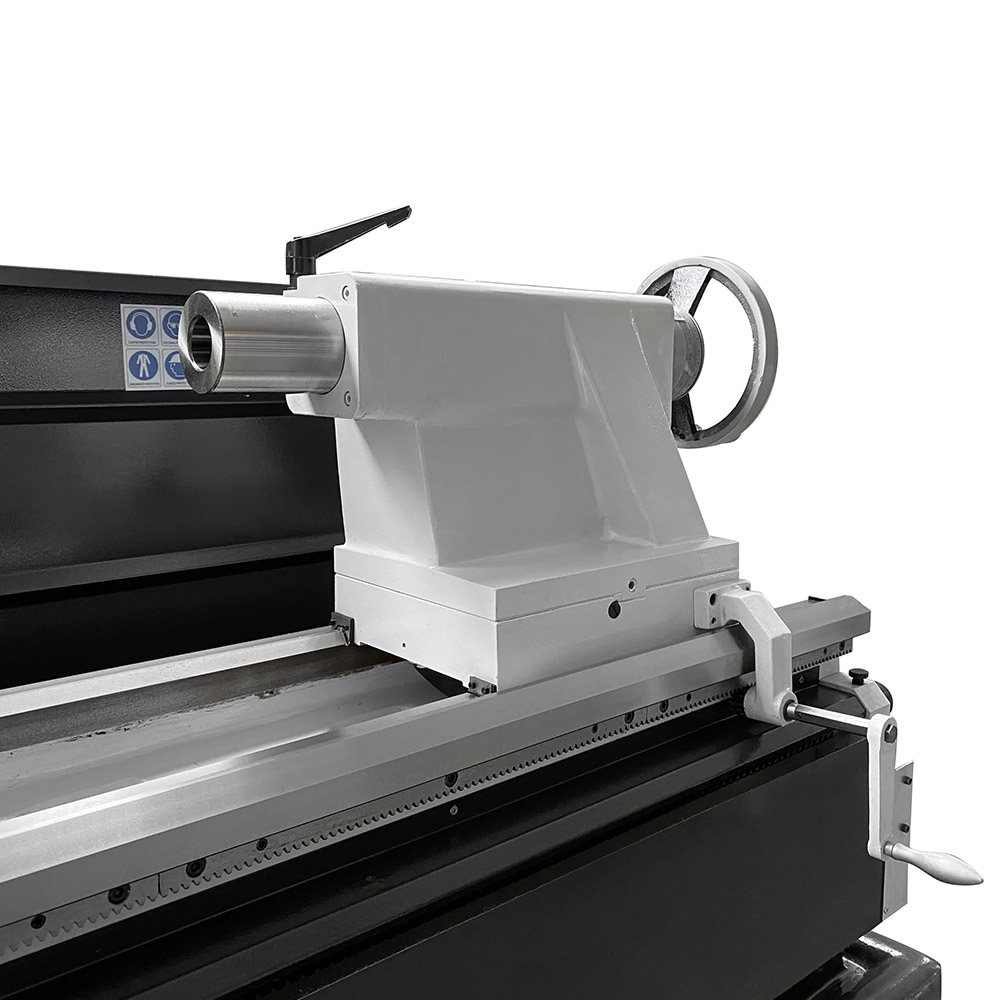

Il tornio industriale SOGI M8-3000D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione: un joystick progettato ad hoc comanda l’avanzamento di lavoro/rapido del carro e della slitta trasversale. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta Multifix a cambio rapido permette una regolazione dell'altezza dell'utensile garantendone un preciso allineamento con l'asse mandrino e può ospitare utensili fino a 30 mm.

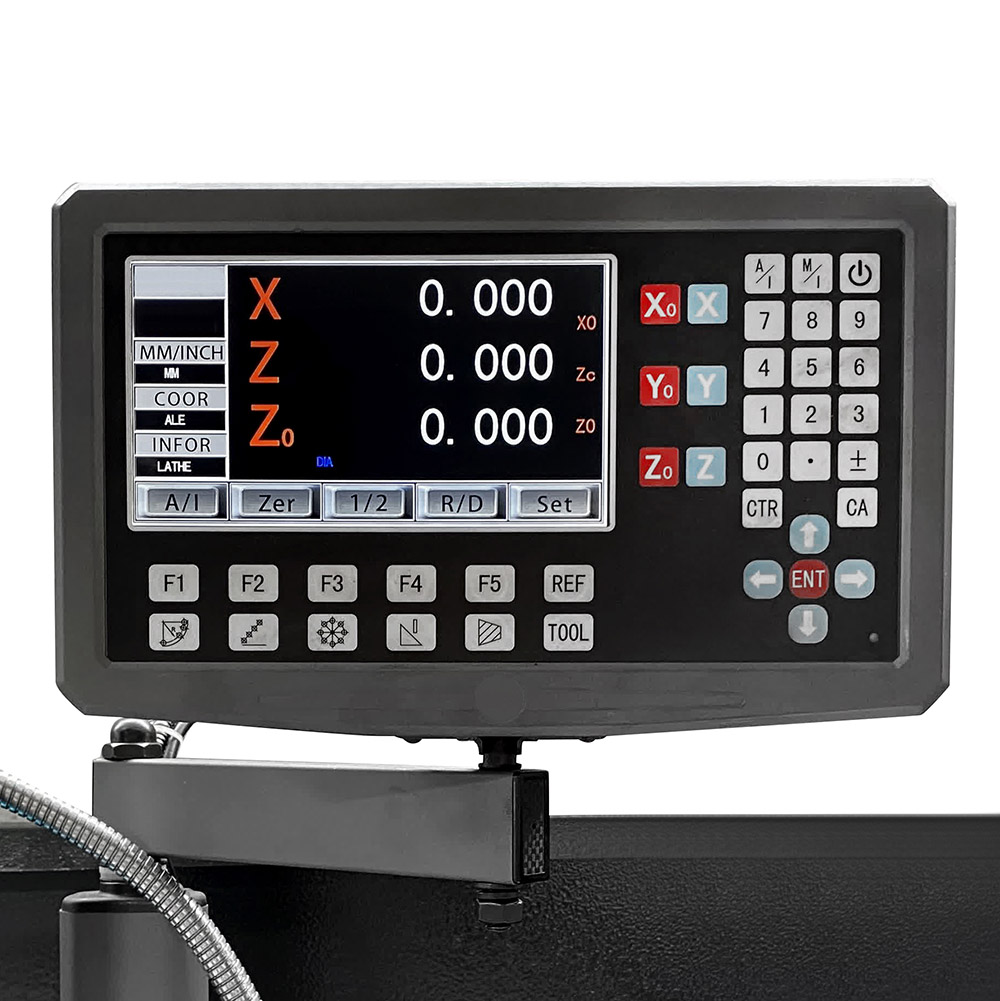

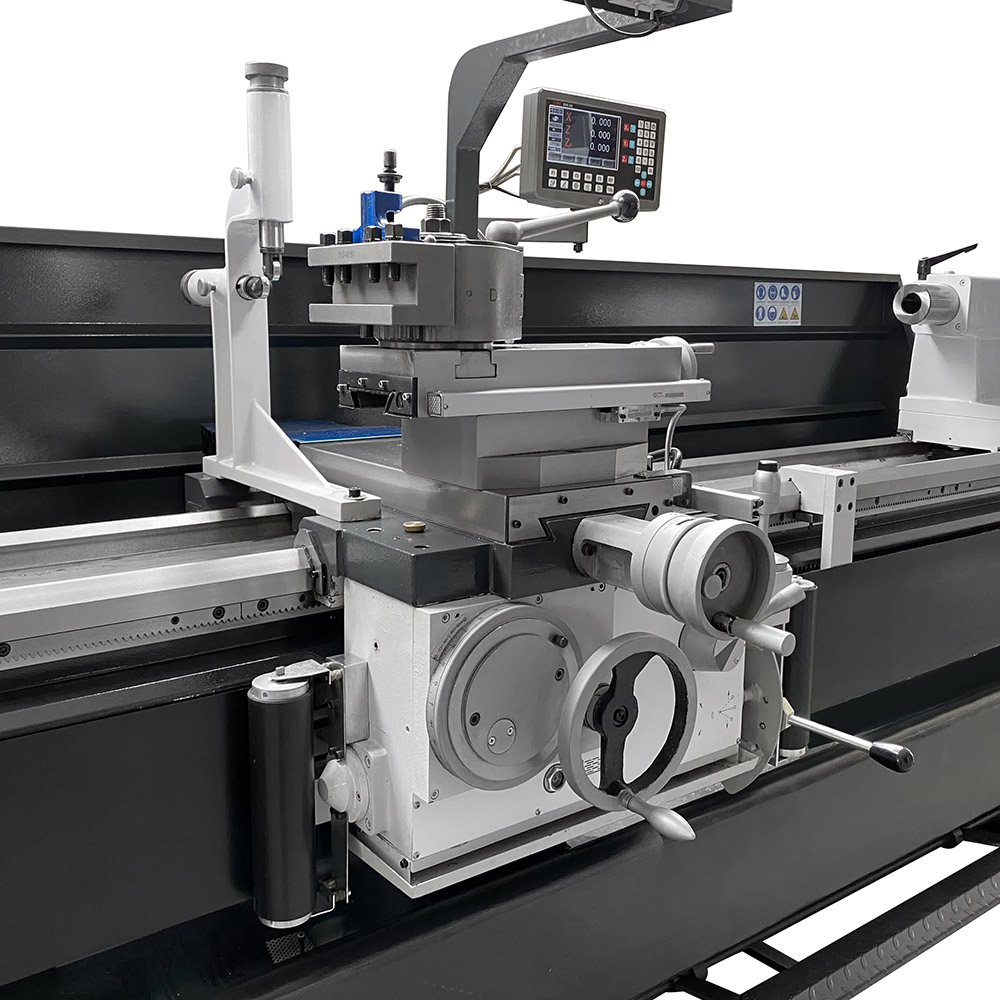

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi con precisioni fino a 0.5 µm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED.

Sempre di serie, il tornio meccanico professionale SOGI M8-3000D è fornito di basamento di appoggio in ghisa. Presente anche un sistema di lubrificazione guide di scorrimento centralizzato.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche del tornio SOGI M8-3000D

• Distanza tra le punte: 3000 mm
• Altezza delle punte: 360 mm
• Diametro massimo tornibile sul banco: Ø 720 mm
• Diametro massimo tornibile sul carro: Ø 440 mm
• Diametro massimo tornibile senza tassello: Ø 900 mm
• Larghezza banco: 400 mm
• Passaggio barra: Ø 105 mm
• Diametro mandrino (autocentrante 3+3+3): Ø 315 mm
• Attacco mandrino: Camlock D1-8"
• Cono mandrino: CM5
• Cono cannotto contropunta: CM5
• Corsa cannotto contropunta: 235 mm
• Tipologia torretta portautensile: A cambio rapido (Multifix)
• Sezione massima utensile torretta: 30x30 mm
• Avanzamenti trasversali (n° 25): 0.022 ÷ 0.740 mm/giro
• Avanzamenti longitudinali (n° 25): 0.044 ÷ 1.480 mm/giro
• Filettature Metriche (n° 54): 0.45 ÷ 120 mm
• Filettature Whitworth (n° 54): 7/16 ÷ 80 TPI
• Filettature Diametral Pitches (n° 42): 7/8 ÷ 160 DP
• Filettature Module Pitches (n° 46): 0.25 ÷ 60 MP
• Potenza motore principale: 7.5 kW
• Potenza motore rapidi: 250 W
• Potenza pompa emulsivo: 90 W
• Numero velocità mandrino: 16
• Range velocità mandrino: 25 ÷ 1600 giri/min
• Corsa slitta trasversale: 315 mm
• Corsa carrellino portautensili: 235 mm
• Potenza nominale macchina: 7.9 kW
• Tensione/frequenza: 400 V/50 Hz
• Peso netto approssimativo: 3850 kg
• Dimensioni di ingombro (L x P x H): 4700 x 1300 x 1700 mm

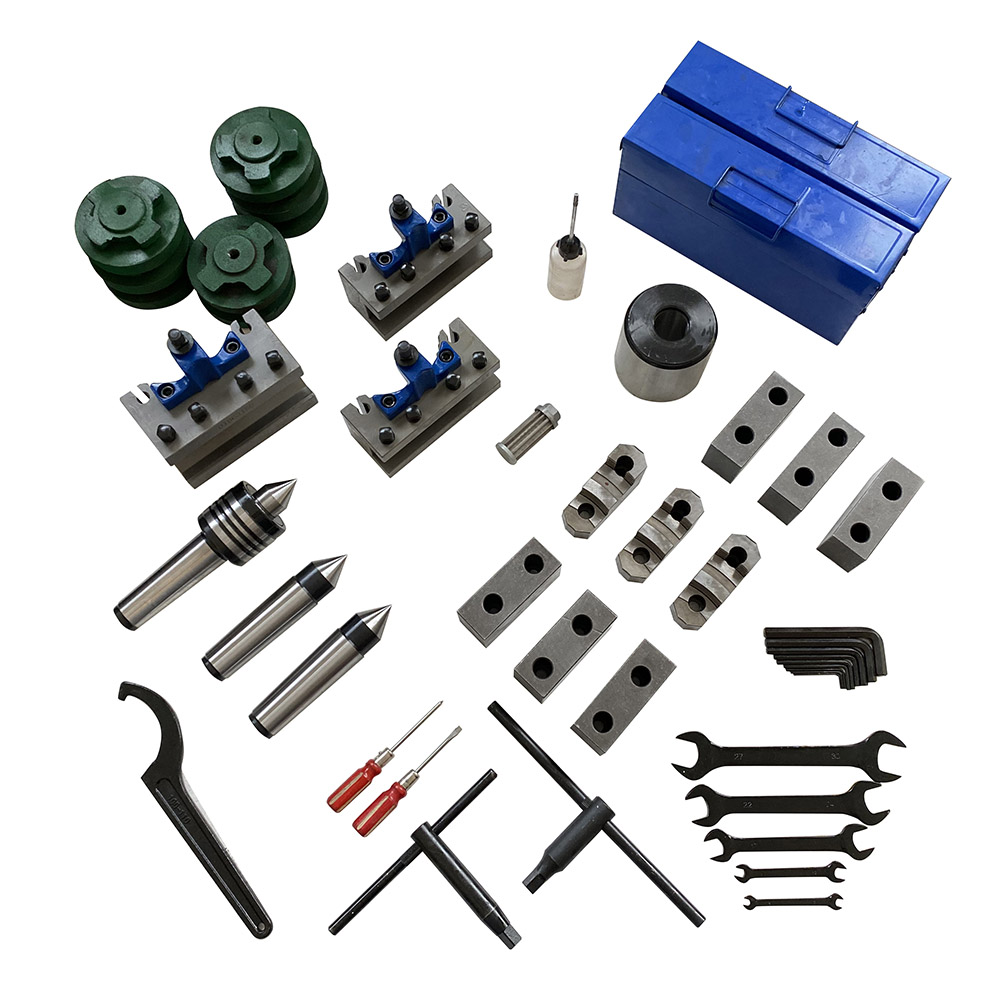

In dotazione

• N° 1 mandrino autocentrante 3+3+3 griffe, Ø 315 mm

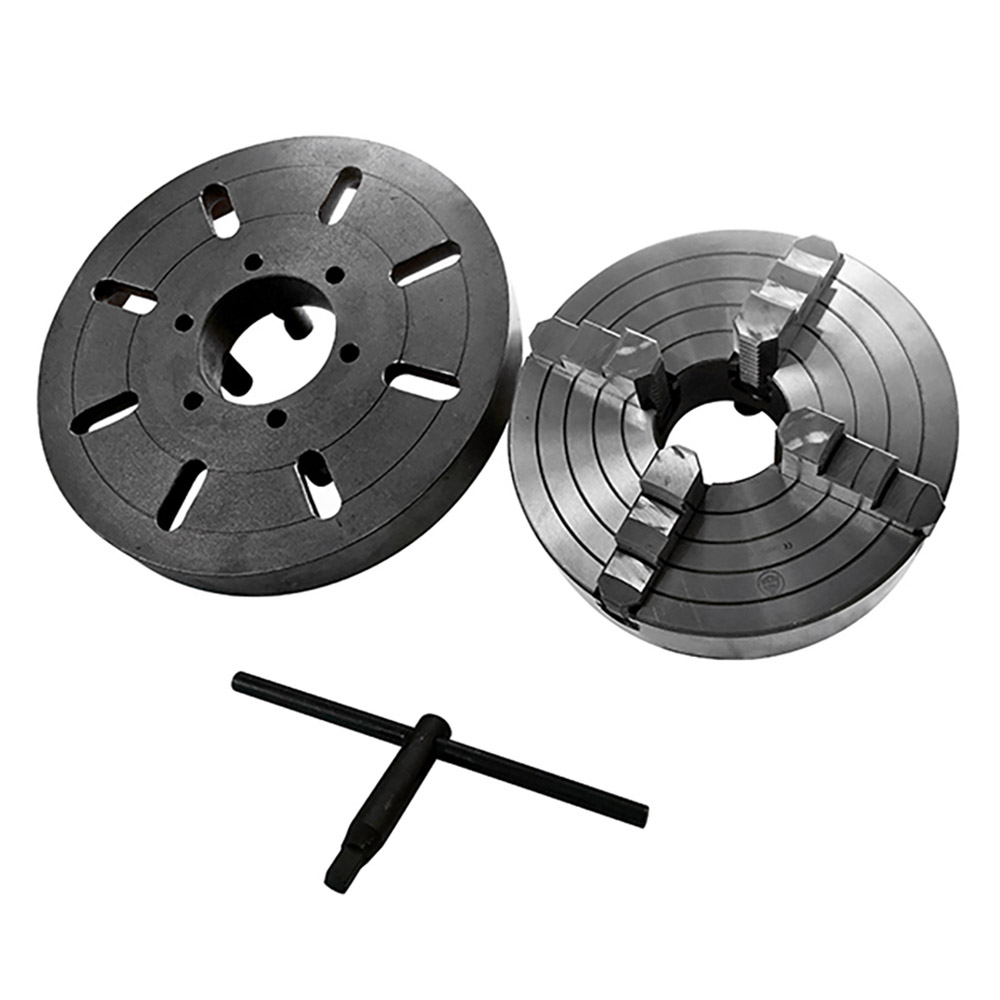

• N° 1 mandrino 4 griffe indipendenti Ø 400 mm
• N° 1 flangia per mandrino Ø 450 mm
• N° 1 set di brugole
• N° 1 set di cacciaviti
• N° 1 set di chiavi aperte
• N° 1 chiave a settore
• N° 2 chiavi per mandrini
• N° 1 chiave per serraggio utensili
• N° 1 bussola di riduzione
• N° 2 contropunte fisse
• N° 1 contropunta rotante
• N° 1 set di ingranaggi per filettature
• N° 1 set di dischi per frizione
• N° 1 filtro unità di lubrificazione
• N° 1 oliatore
• N° 1 set di piedini di livellamento

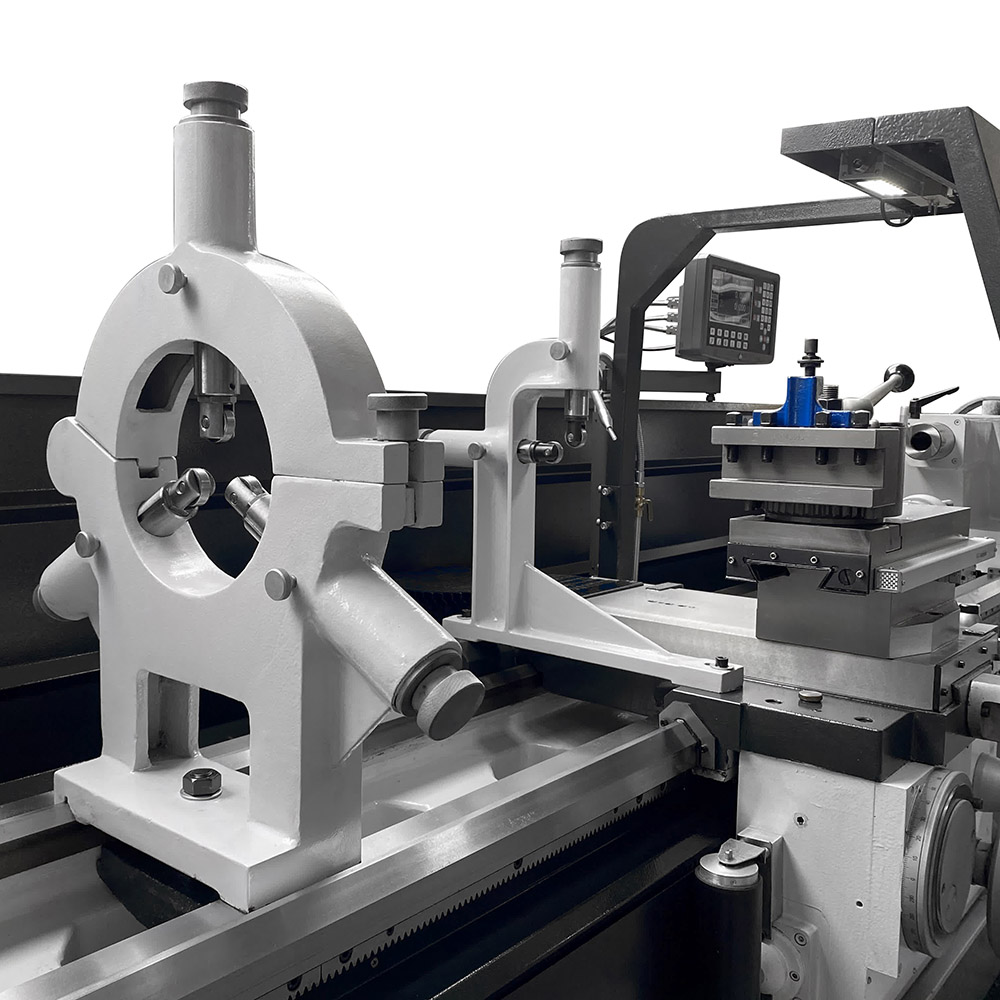

• N° 2 lunette (1 fissa, 1 mobile)
• Garanzia: 12 mesi
