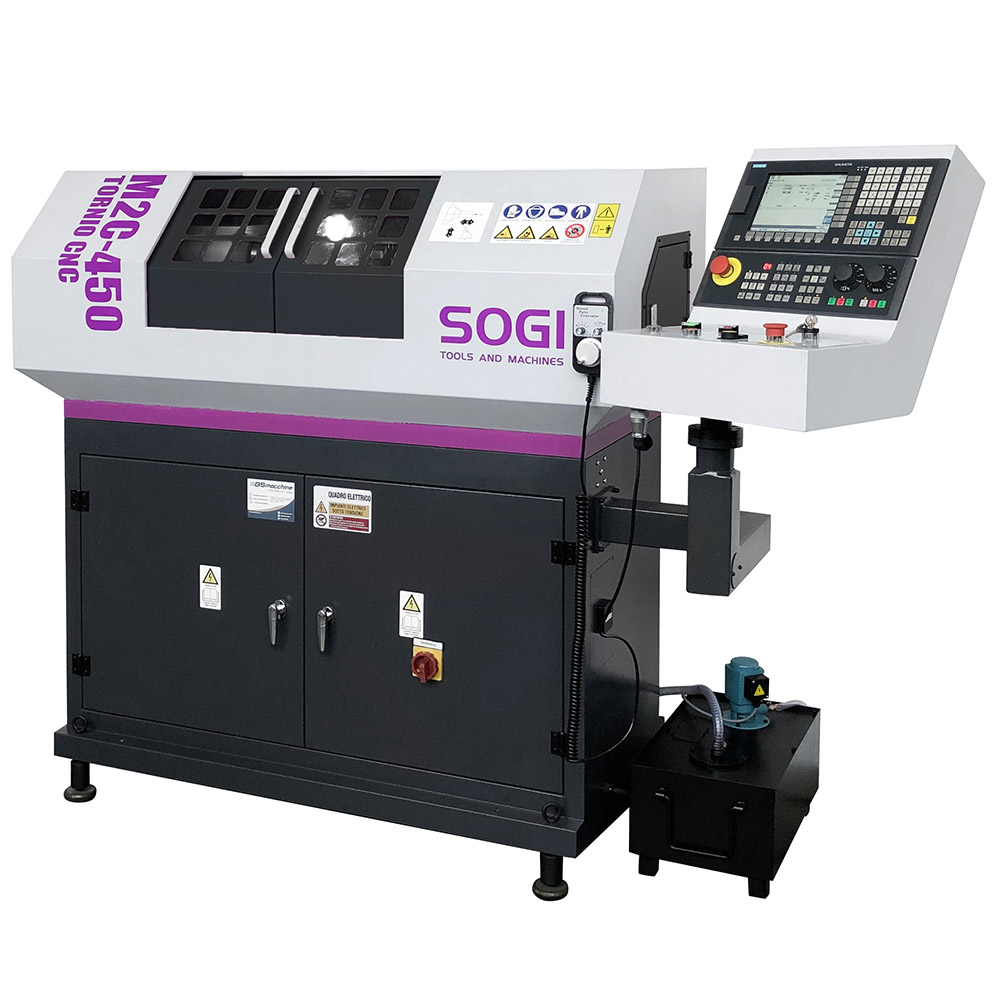

Tornio ad autoapprendimento SOGI M2C-450 260 x 450 mm - controllo numerico SIEMENS 808D e accessori

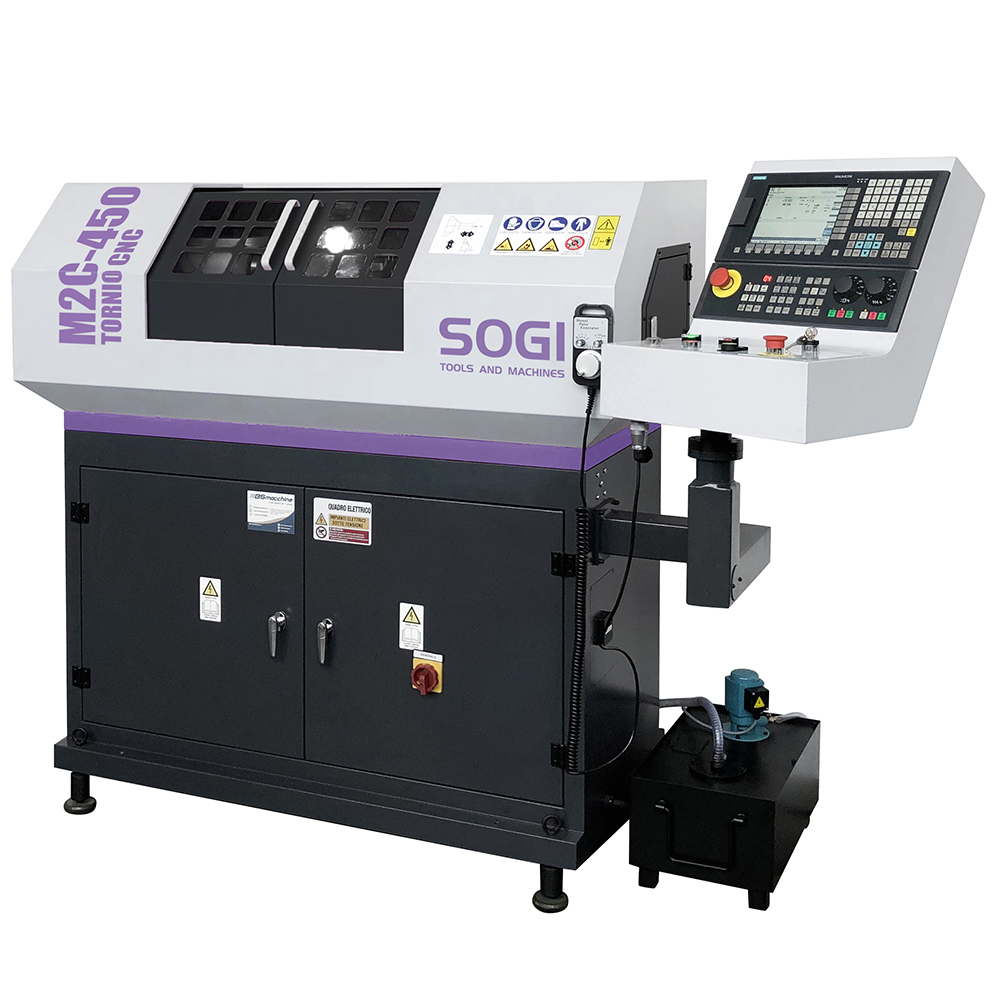

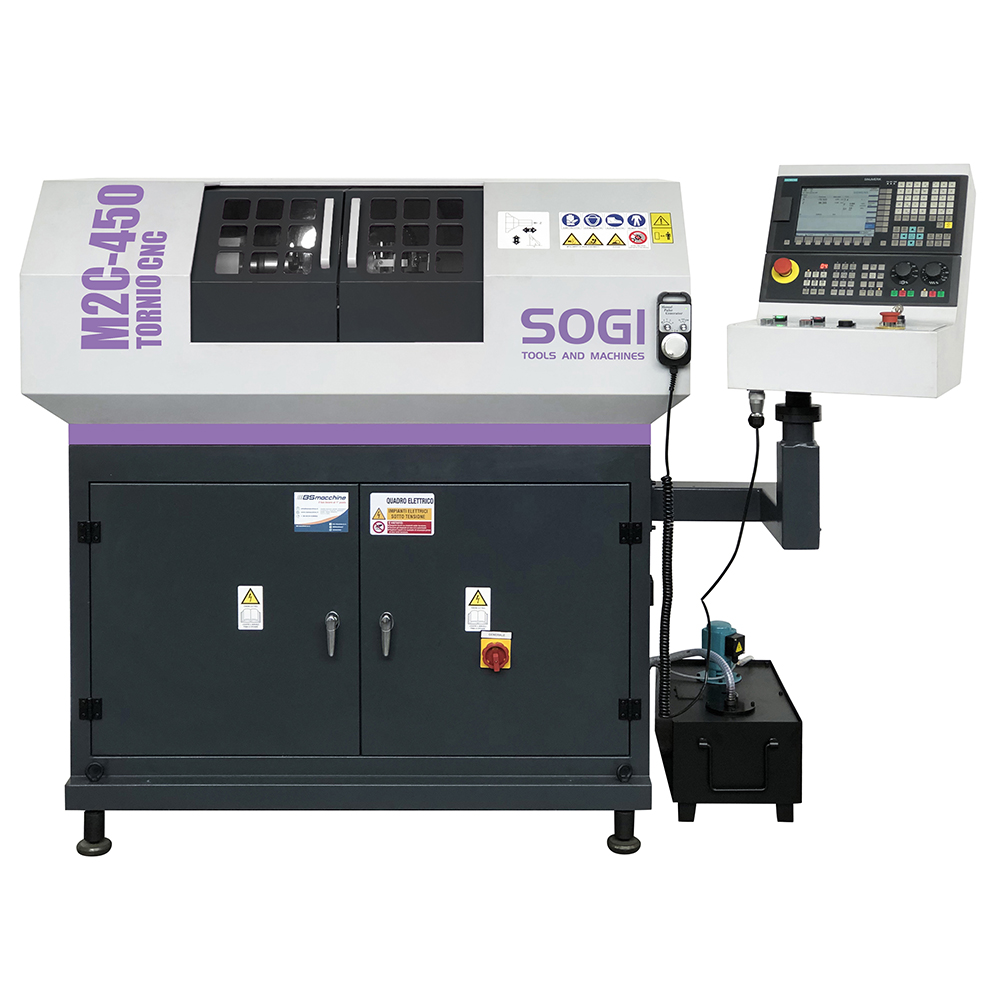

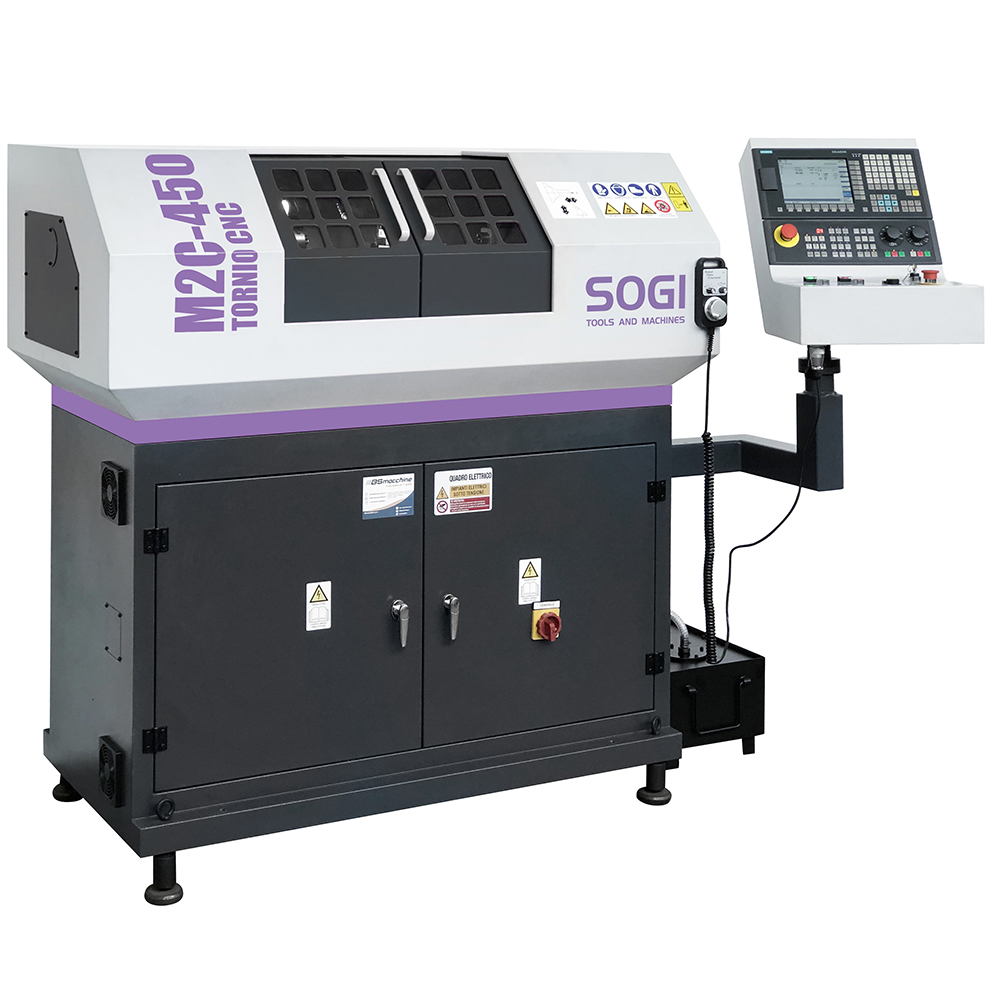

Il tornio ad autoapprendimento CNC SOGI M2C-450 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. I suoi punti di forza sono la modularità e la flessibilità di utilizzo, che rendono questa macchina rivoluzionaria ed all'avanguardia nel settore industriale.

La solidità del tornio CNC SOGI M2C-450 è garantita dalla combinazione di un basamento in lamiera verniciata a polveri con un bancale in ghisa sottoposto a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

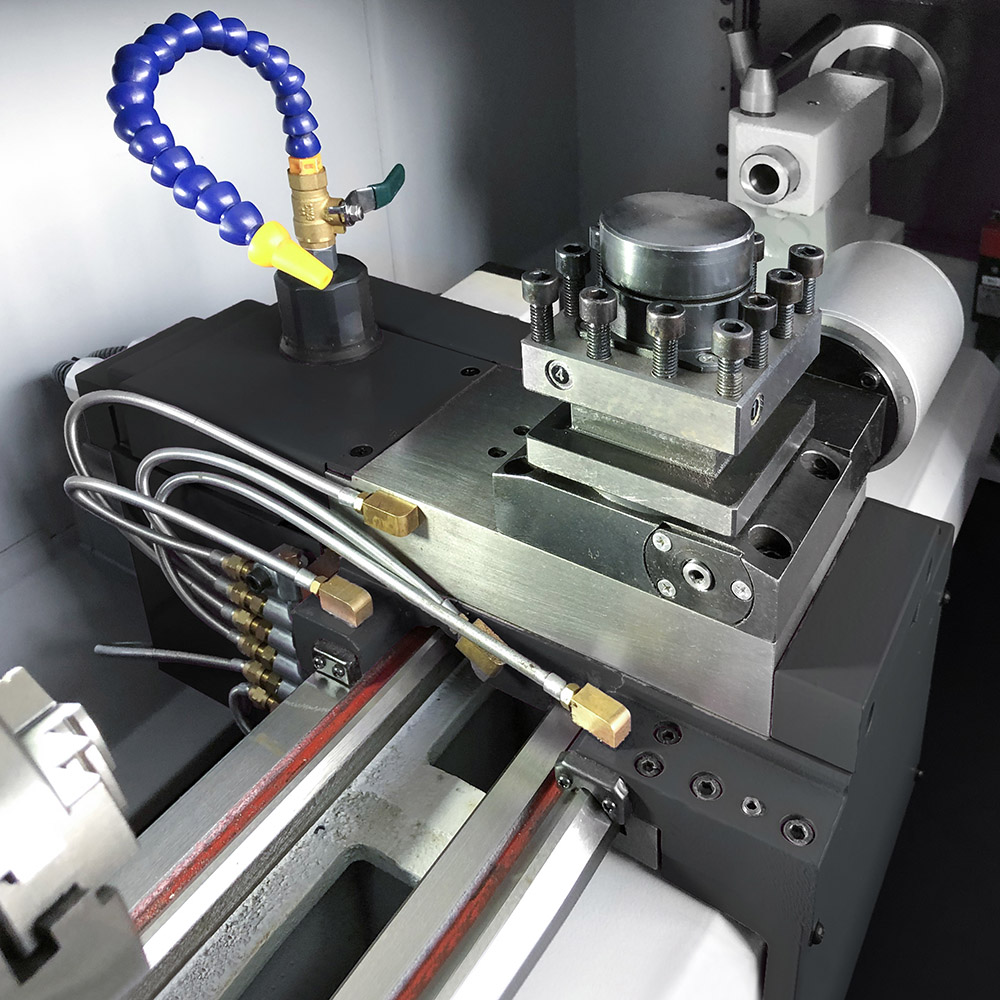

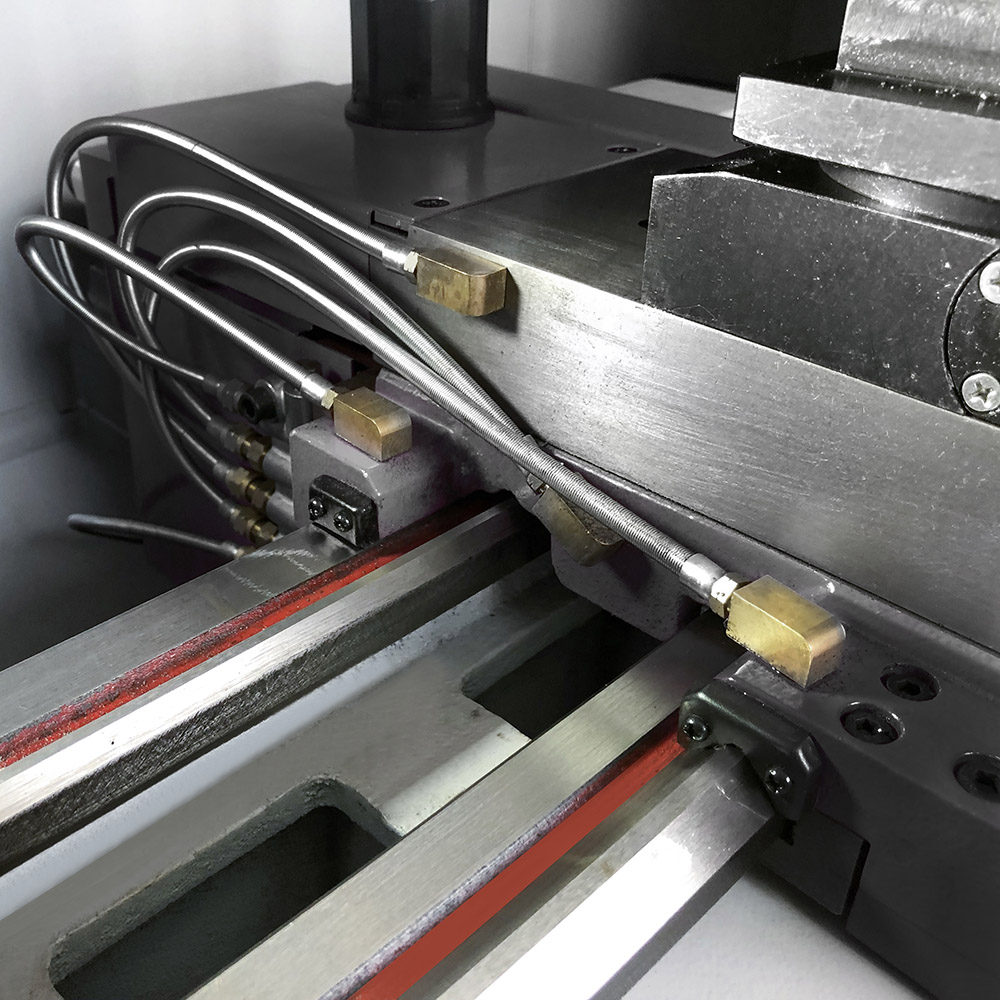

Il carro scorre lungo guide prismatiche temprate e rettificate, mentre le sue slitte si muovono lungo guide a coda di rondine. Gli assi sono azionati da servomotori sincroni a magneti permanenti controllati da azionamenti SIEMENS. Tale configurazione garantisce performance senza eguali in termini di velocità e accuratezza del posizionamento, assicurando un'elevata ripetibilità nel tempo.

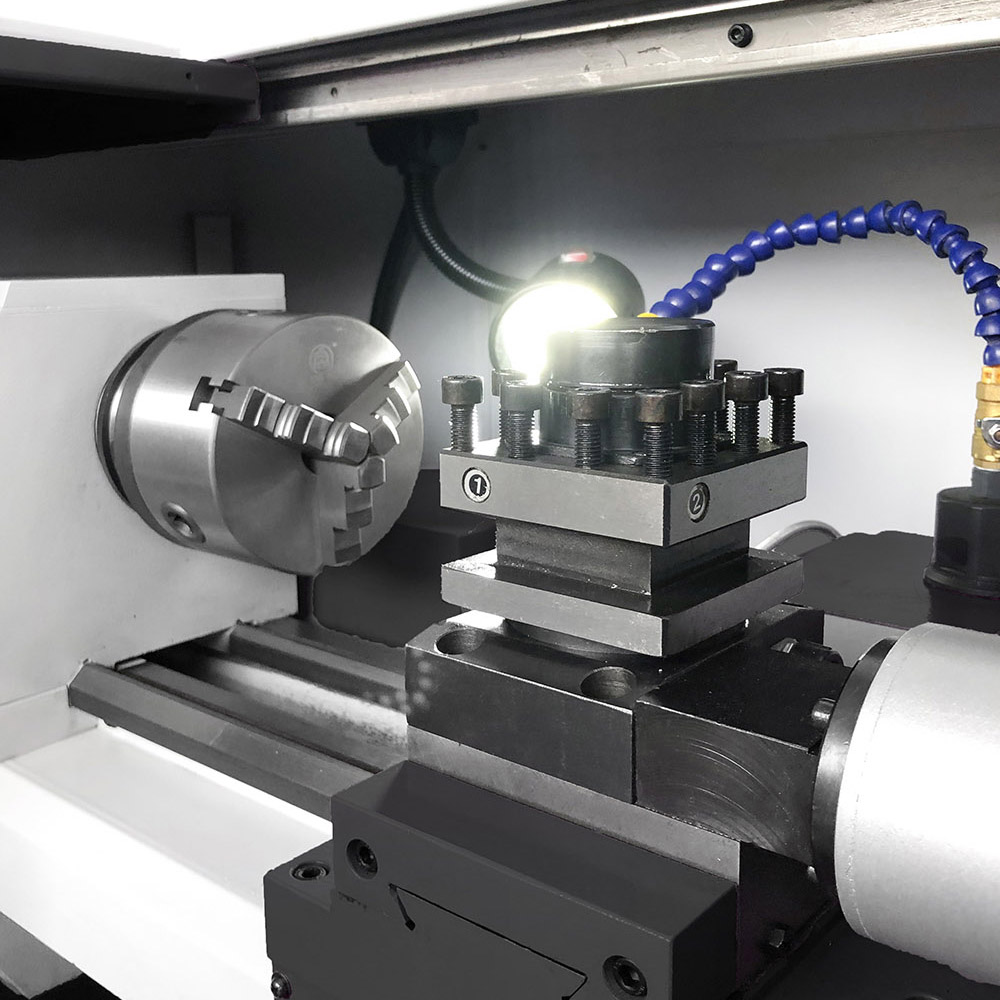

Il mandrino ha un attacco CM3, è supporto da cuscinetti di alta precisione ed è azionato da un motore AC efficiente e compatto. La torretta portautensile è a 4 posizioni, anch'essa motorizzata: può ospitare utensili da taglio dalle dimensioni massime di 16 x 16 mm.

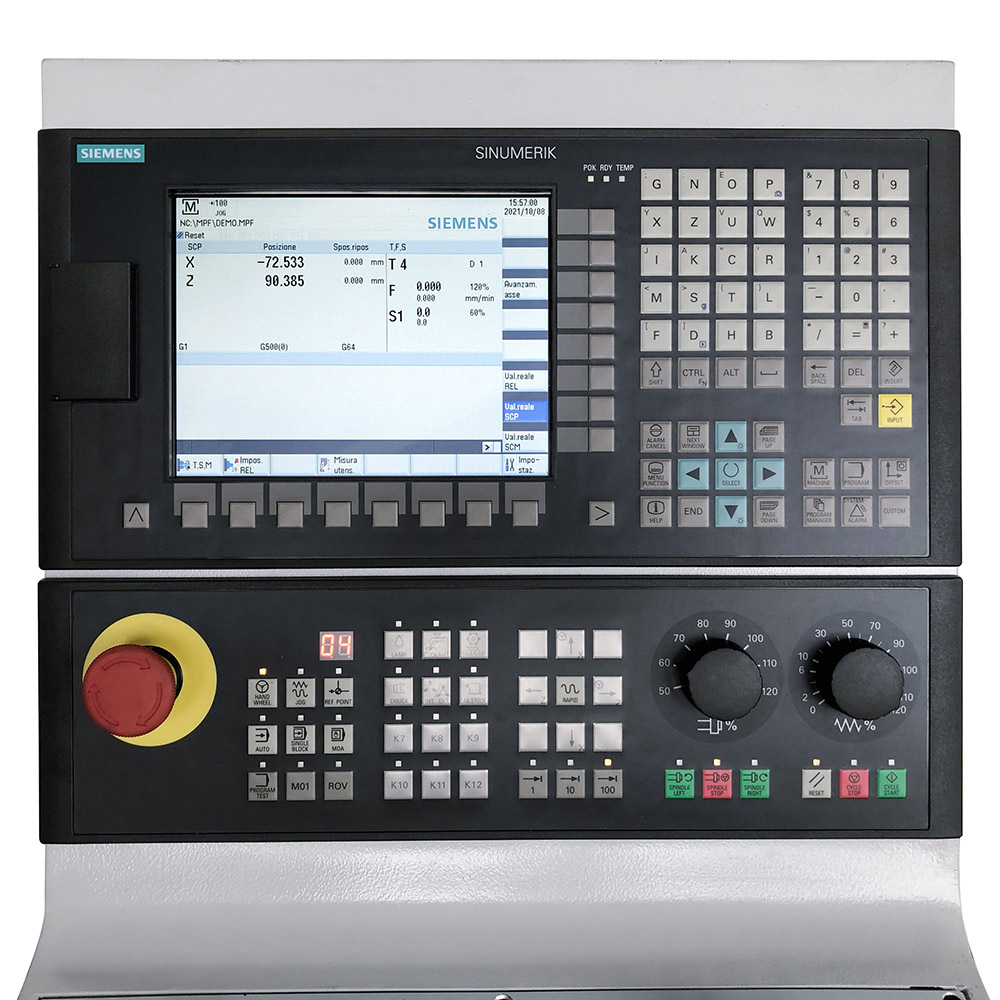

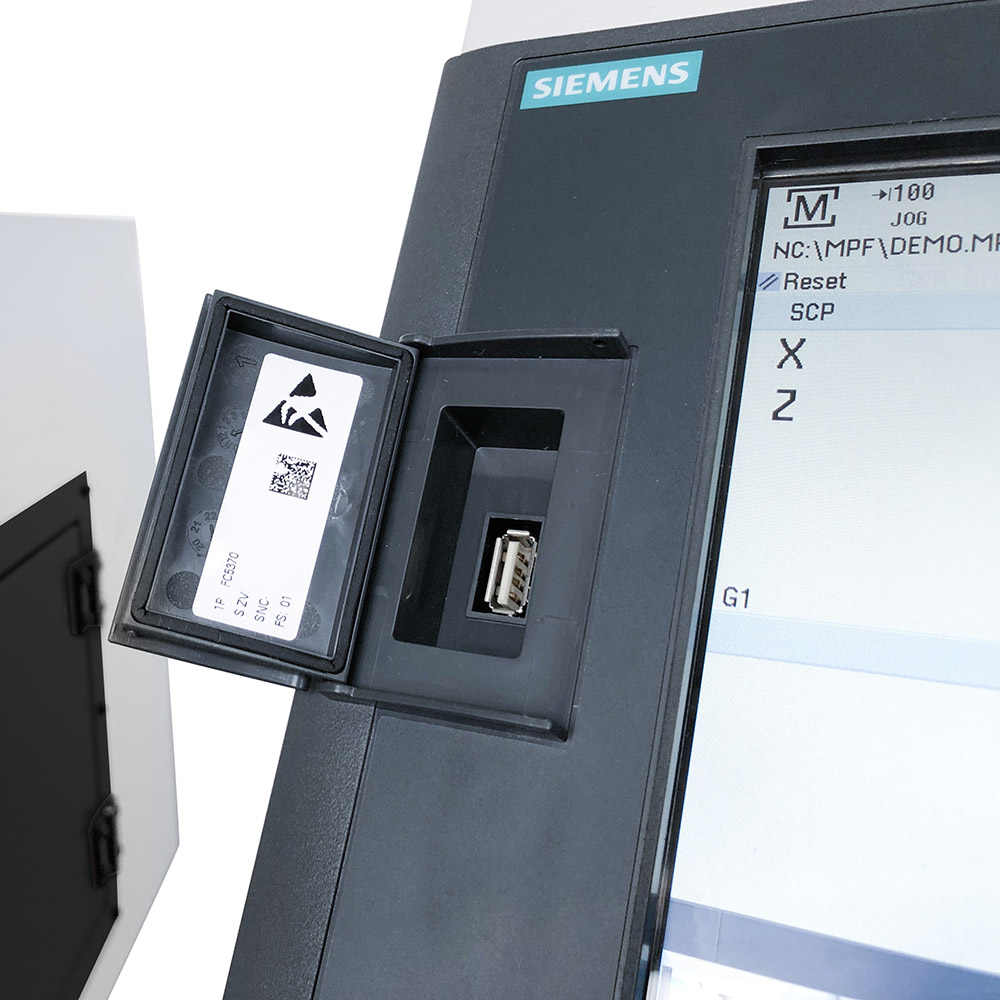

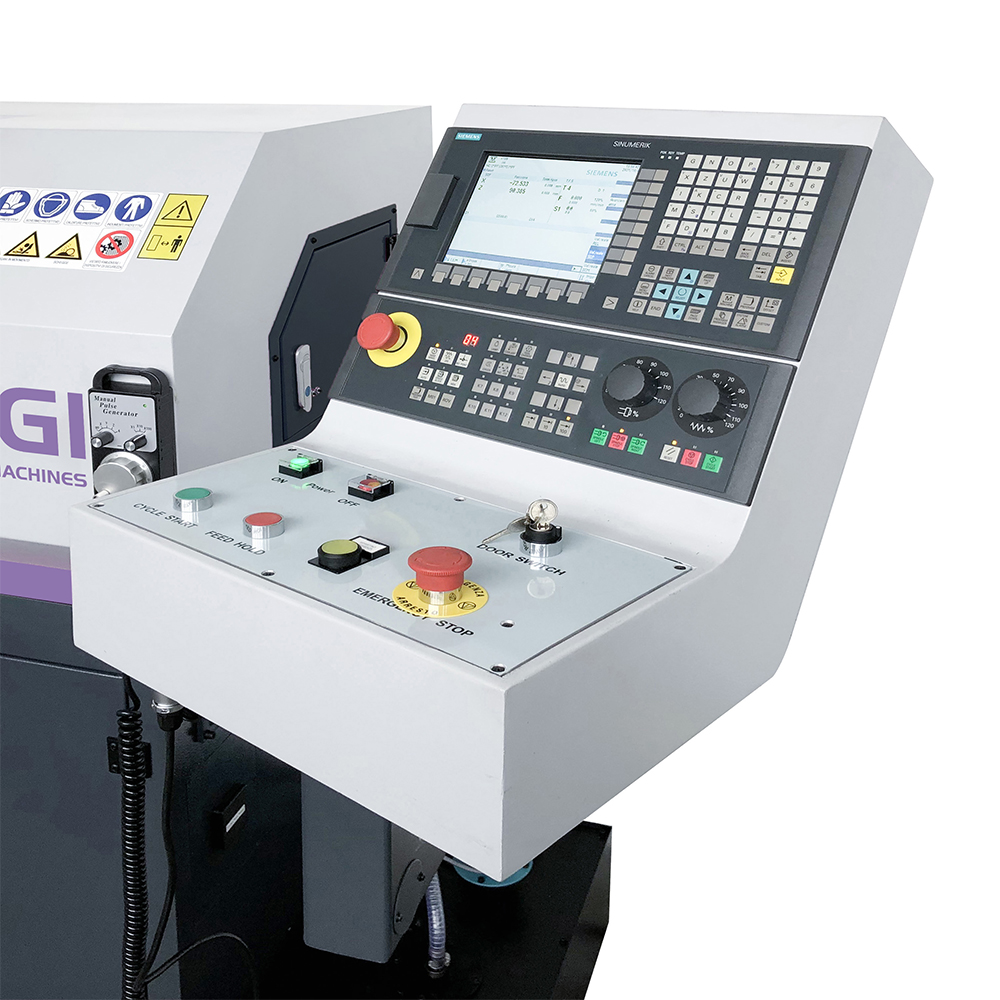

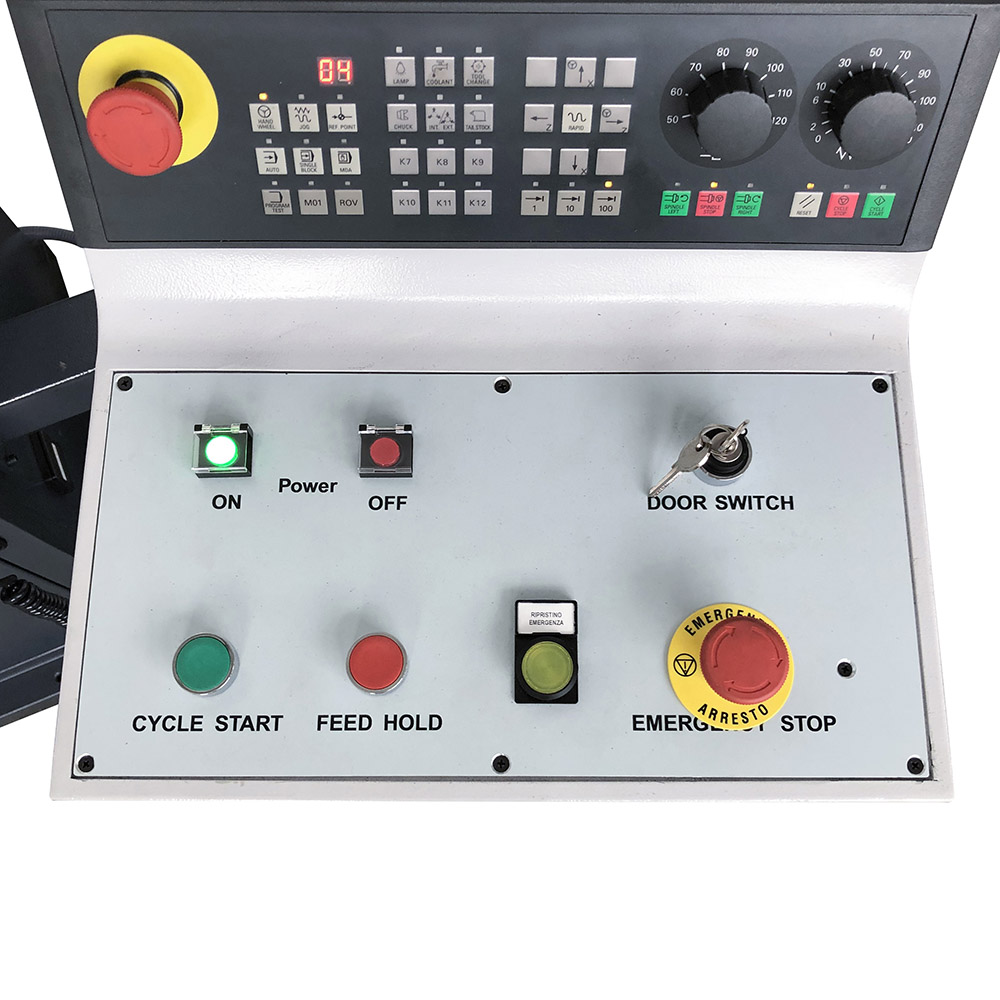

Il tornio a controllo numerico SOGI M2C-450 vanta di serie un'unità di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D. Il pannello operatore ha un display a colori da 8,4", una tastiera CNC completa QWERTY ed un'interfaccia USB sul frontalino. In maniera del tutto intuitiva, è possibile impostare una vasta gamma di cicli di lavoro predefiniti per realizzare forature, svasature, gole, filettature ecc.

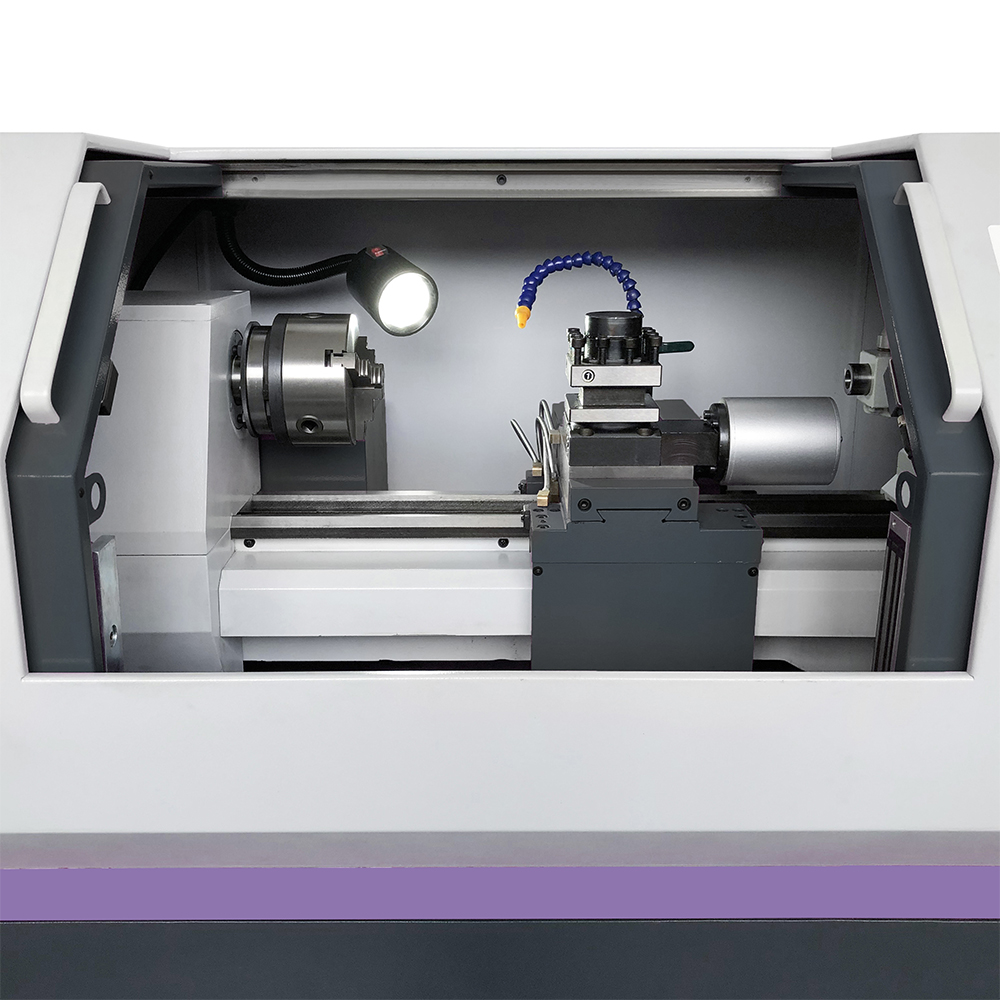

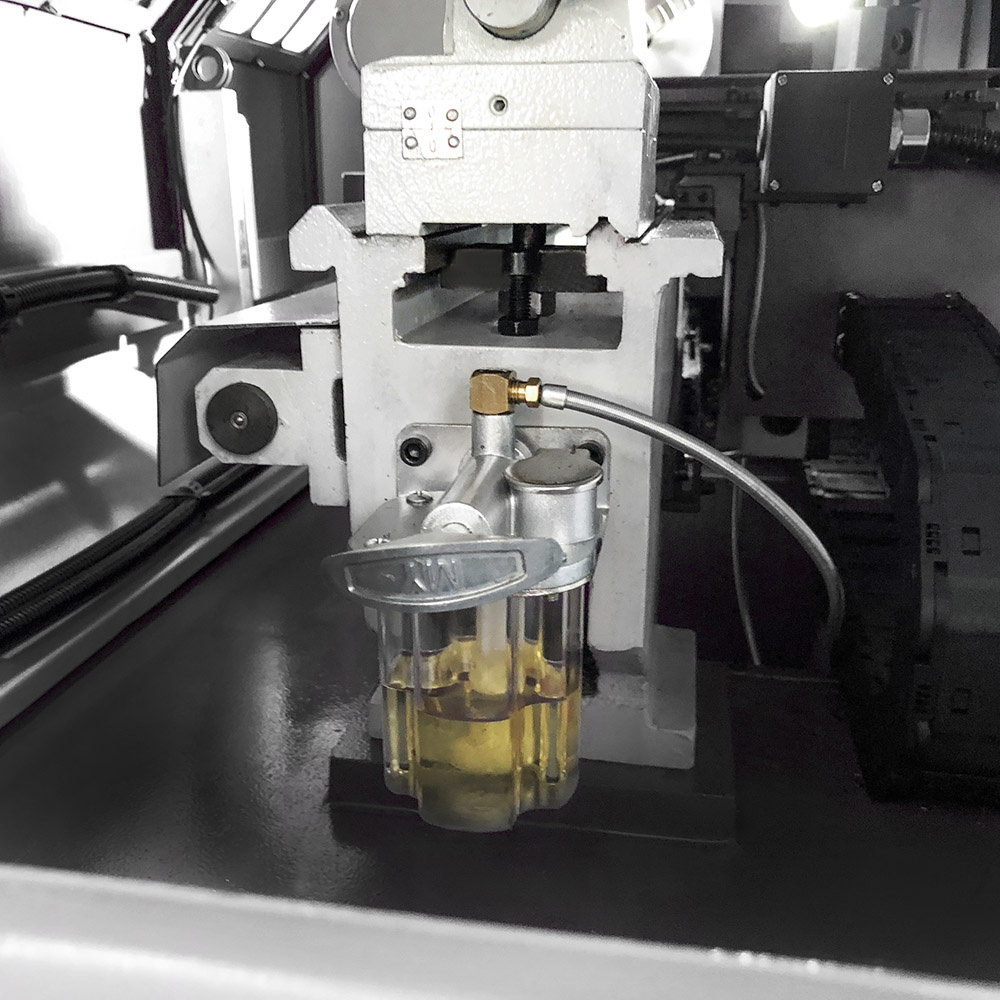

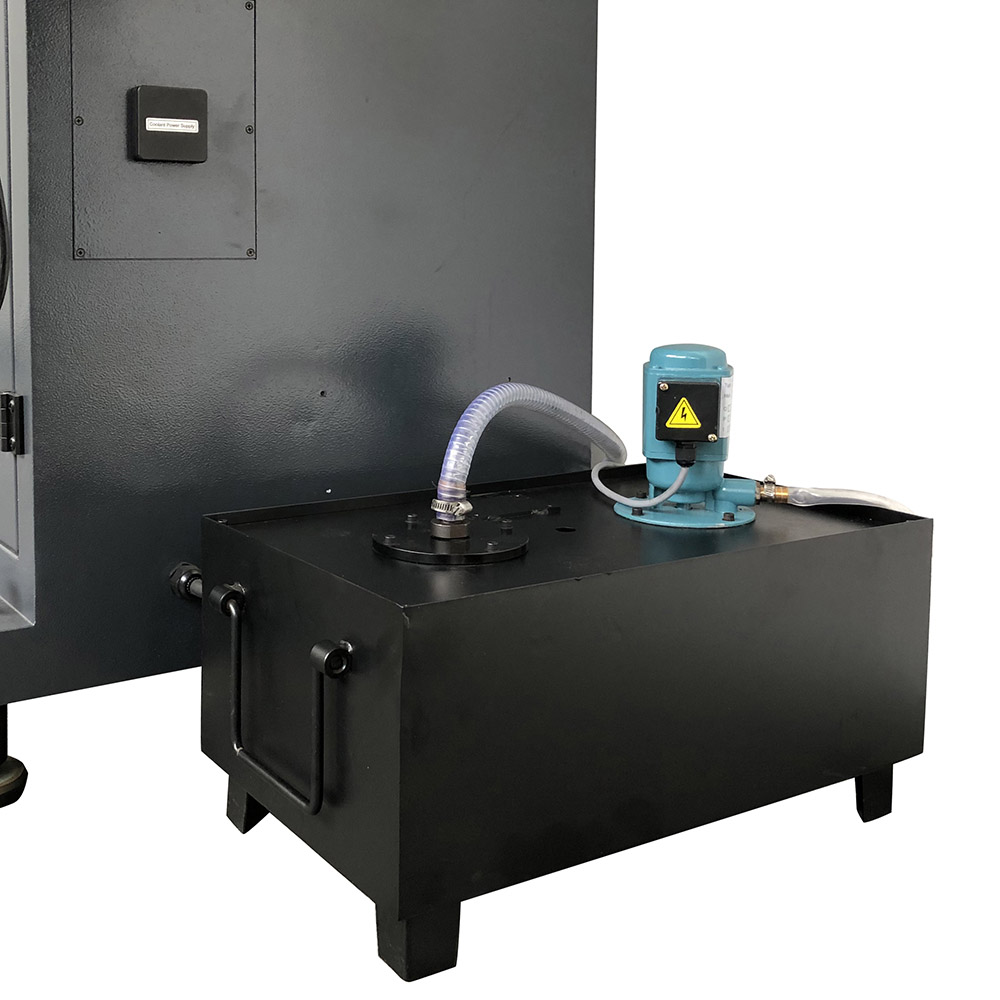

La macchina è provvista di impianto di illuminazione led, sistema di lubrificazione guide manuale ed impianto di lubrorefrigerazione, tutto di serie.

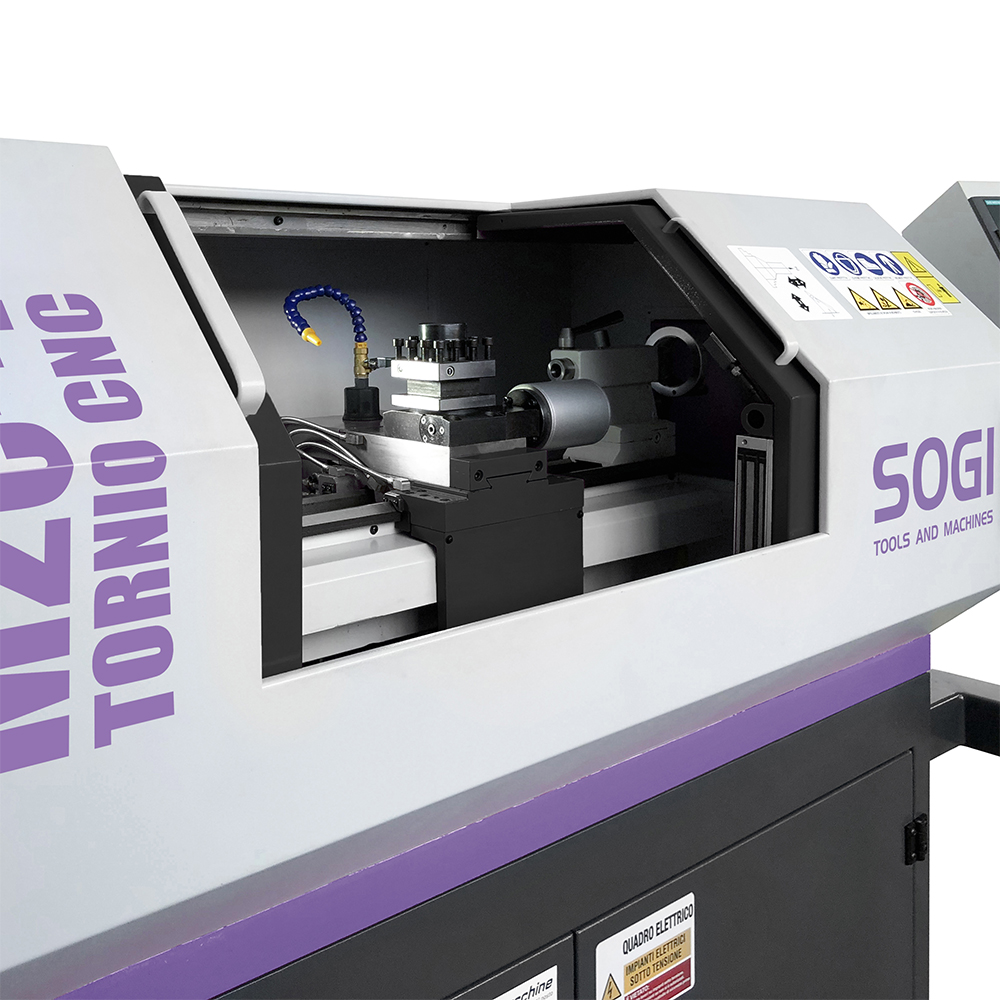

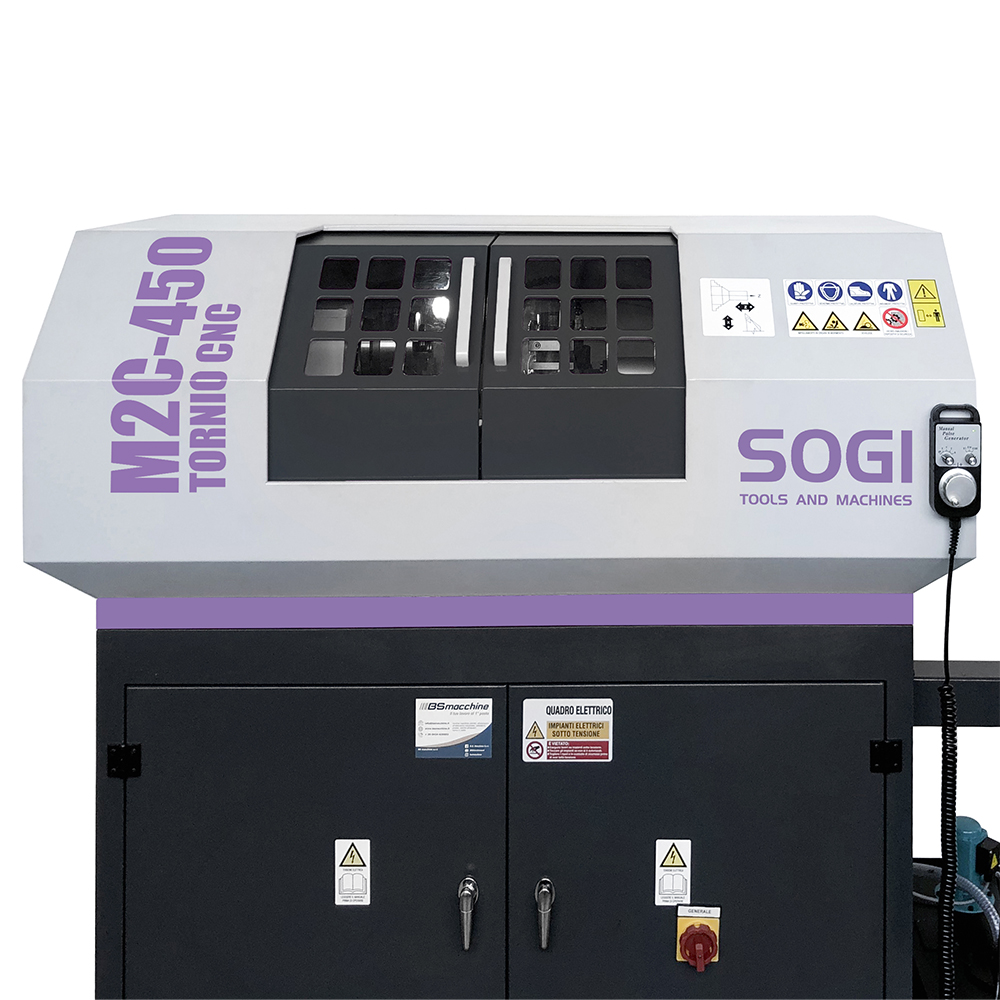

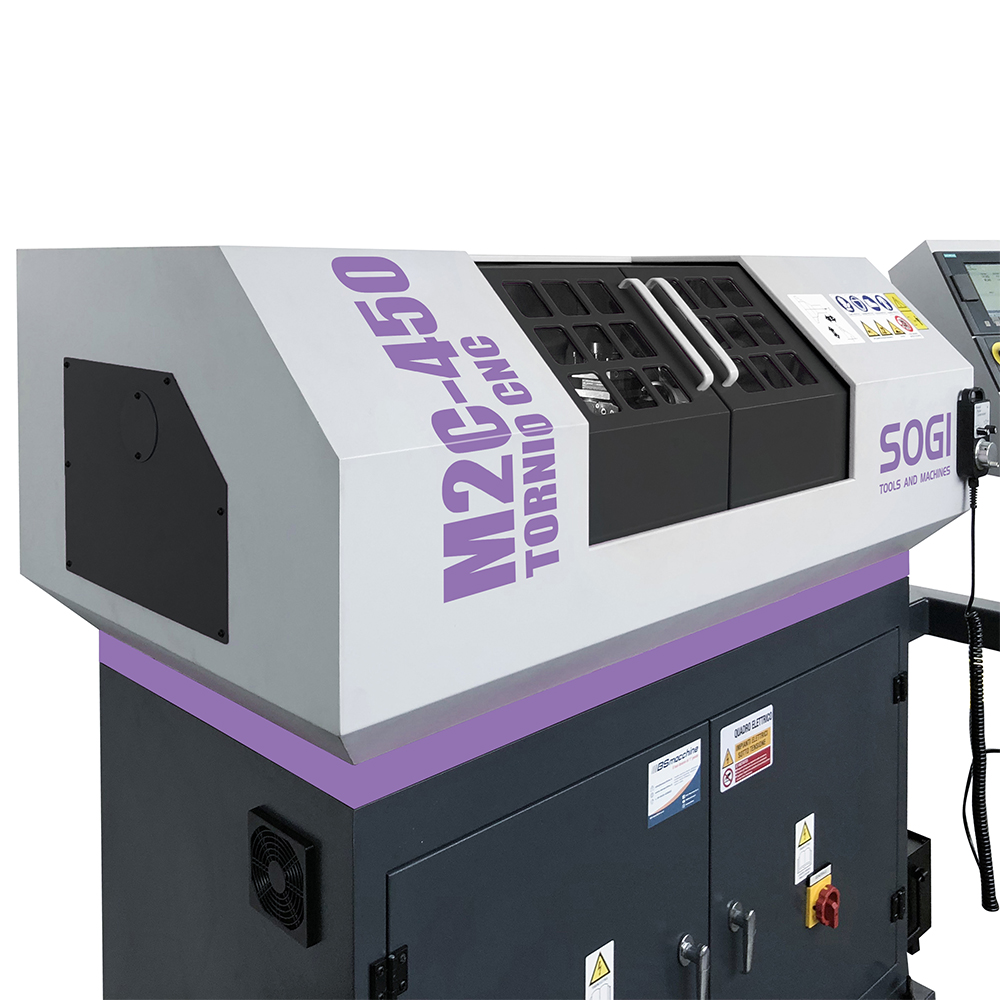

Il centro di tornitura SOGI M2C-450 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali in lamiera e policarbonato controllate da elettro-serratura e due finestre laterali in lamiera di cui una interbloccata. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l'ispezione visiva del pezzo in lavorazione.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del tornio CNC SOGI M2C-450

• Distanza tra le punte: 450 mm
• Altezza punte: 130 mm
• Diametro massimo tornibile sul banco: 260 mm
• Diametro massimo tornibile sul carro: 110 mm
• Diametro foro mandrino (passaggio barra): 22 mm
• Diametro mandrino (autocentrante 3+3): 125 mm
• Attacco mandrino: CM 3

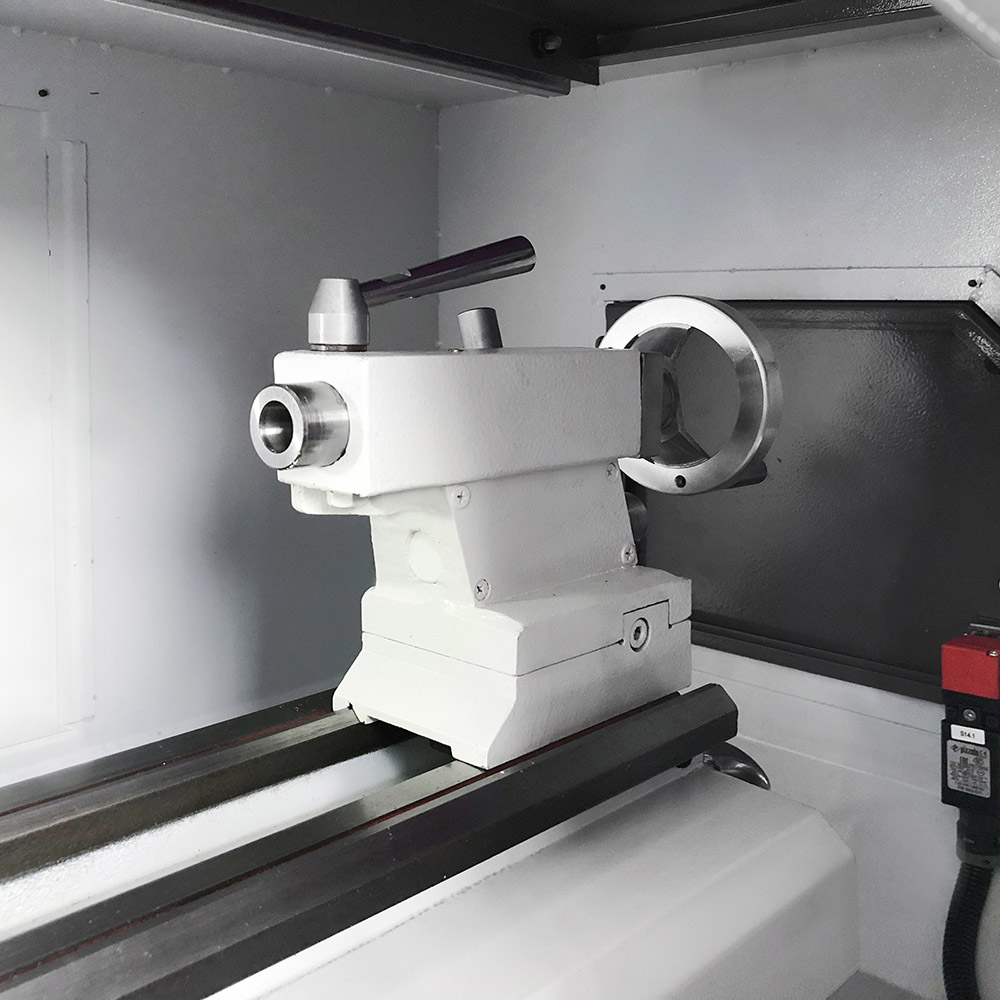

• Conicità contropunta: CM 2
• Corsa cannotto contropunta: 60 mm
• N° posizioni torretta portautensile: 4
• Sezione massima utensile torretta: 16 x 16 mm
• Velocità di avanzamento asse X (trasversale): 250 mm/min
• Velocità di avanzamento asse Z (longitudinale): 500 mm/min
• Velocità in rapido asse X: 1000 mm/min
• Velocità in rapido asse Z: 2000 mm/min
• Accuratezza del posizionamento: ± 0,005 mm
• Ripetibilità: ± 0,01 mm
• Motore mandrino: 1,5 kW
• Motore asse X: 0,75 kW
• Motore asse Z: 0,75 kW
• Pompa del refrigerante: 40 W
• Velocità di rotazione mandrino: 100 - 3000 giri/min
• Angolo di rotazione torretta portautensile: 360°
• Corsa massima asse X: 180 mm
• Corsa massima asse Z: 320 mm
• Controllo numerico (CN): Siemens SINUMERIK 808D
• Dimensioni display pannello di controllo: 8,4"
• Potenza nominale macchina: 3,0 kW
• Dimensioni d'ingombro (senza imballo): 2200 x 1200 x 1500 mm
• Peso netto approssimativo (senza imballo): 540 kg

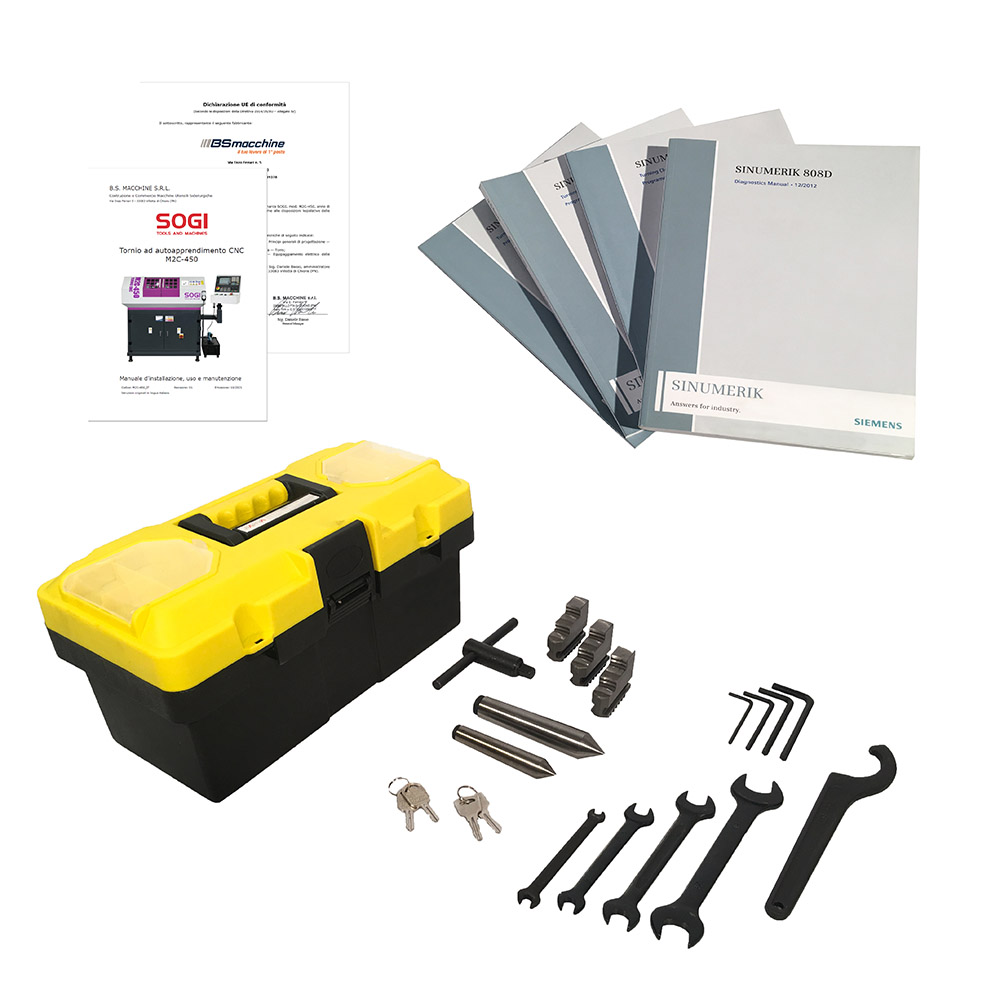

In dotazione

• N° 1 mandrino autocentrante 3 + 3 griffe
• N° 1 chiave per mandrino
• N° 1 set di brugole
• N° 1 set di chiavi di servizio
• N° 1 chiave a settore
• N° 2 contropunte fisse
• N° 1 paio di chiavi per abilitazione porte

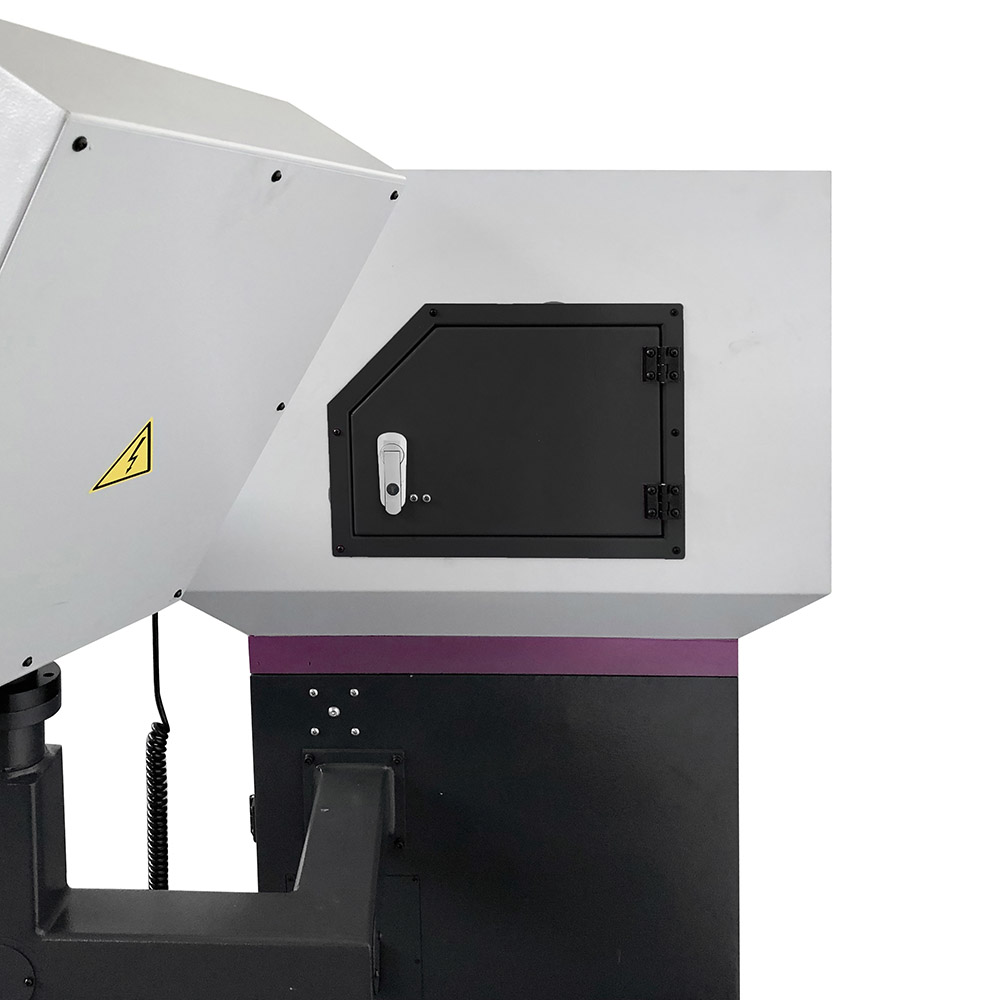

• N° 1 paio di chiavi per chiusura quadro elettrico
• N° 1 cassetta degli attrezzi
• Garanzia: 12 mesi
