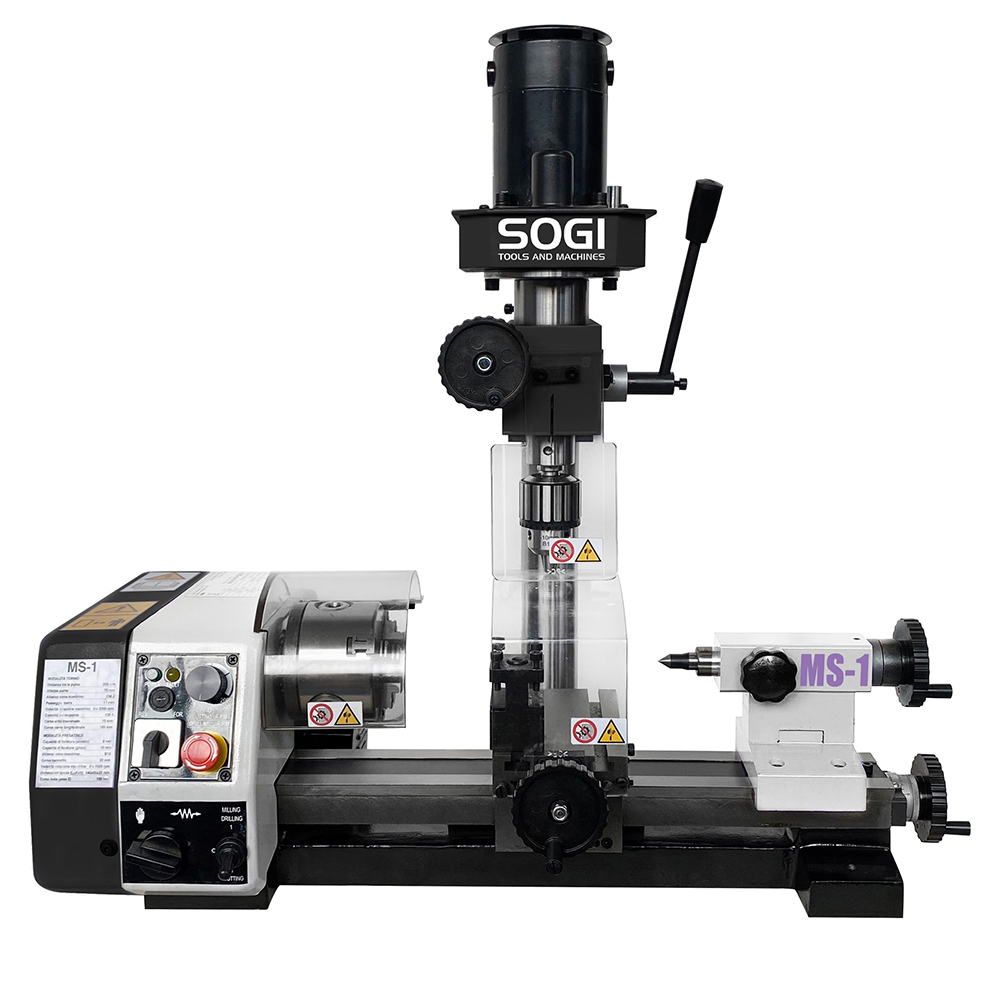

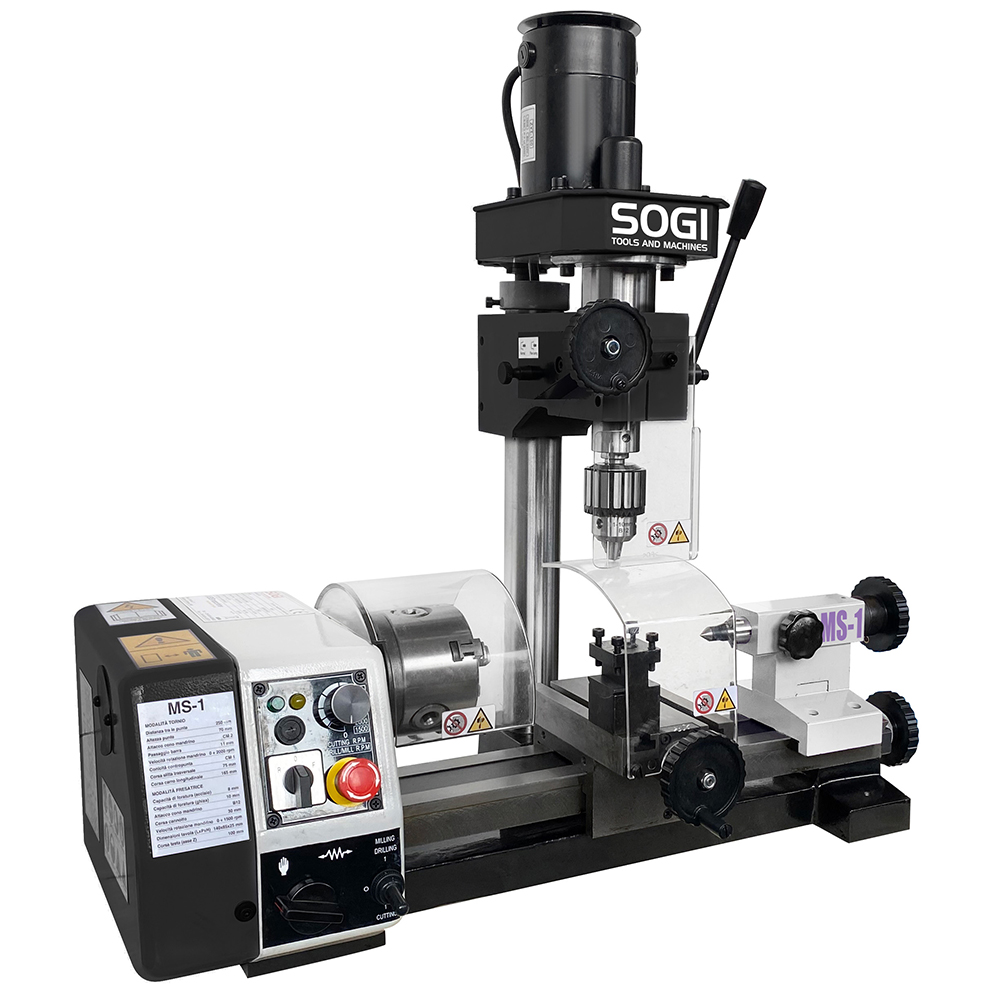

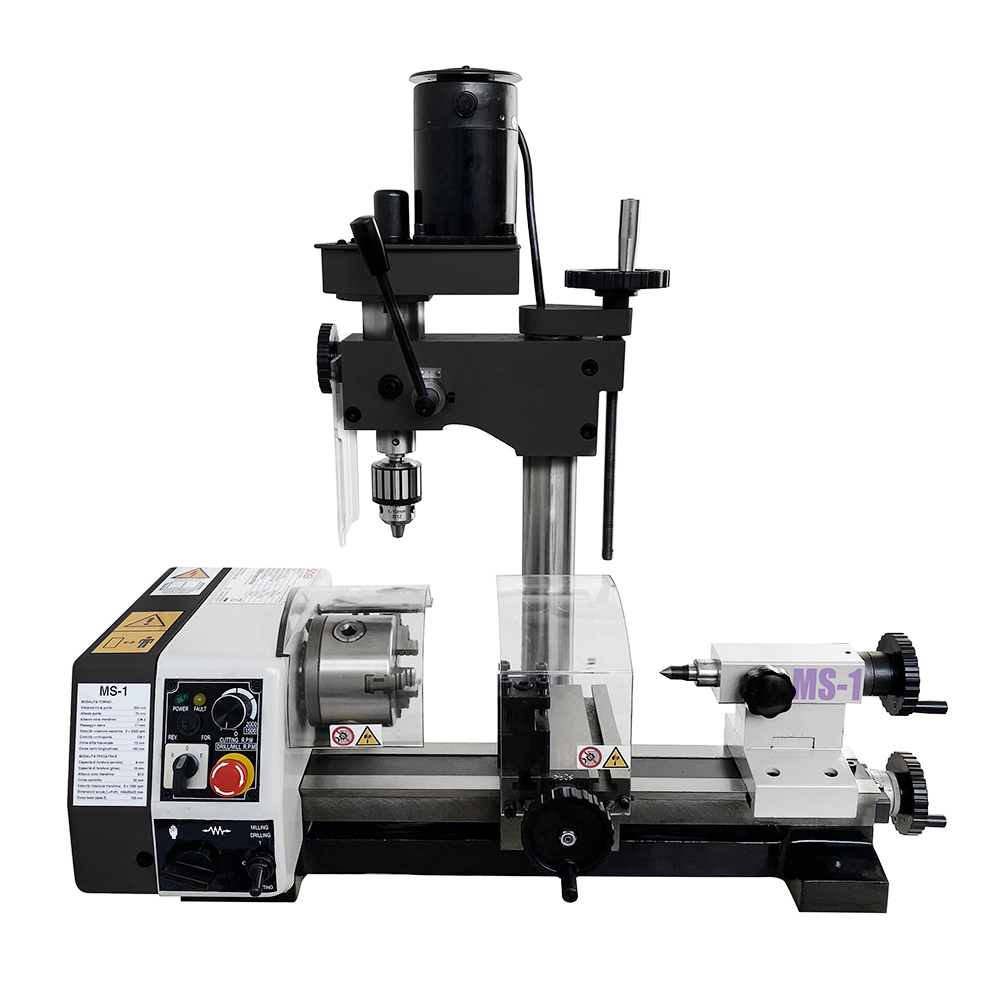

Tornio-fresatrice combinato SOGI MS-1 da banco - motori monofase da 150 W - Pb 11 mm - capacit foratura 10 mm

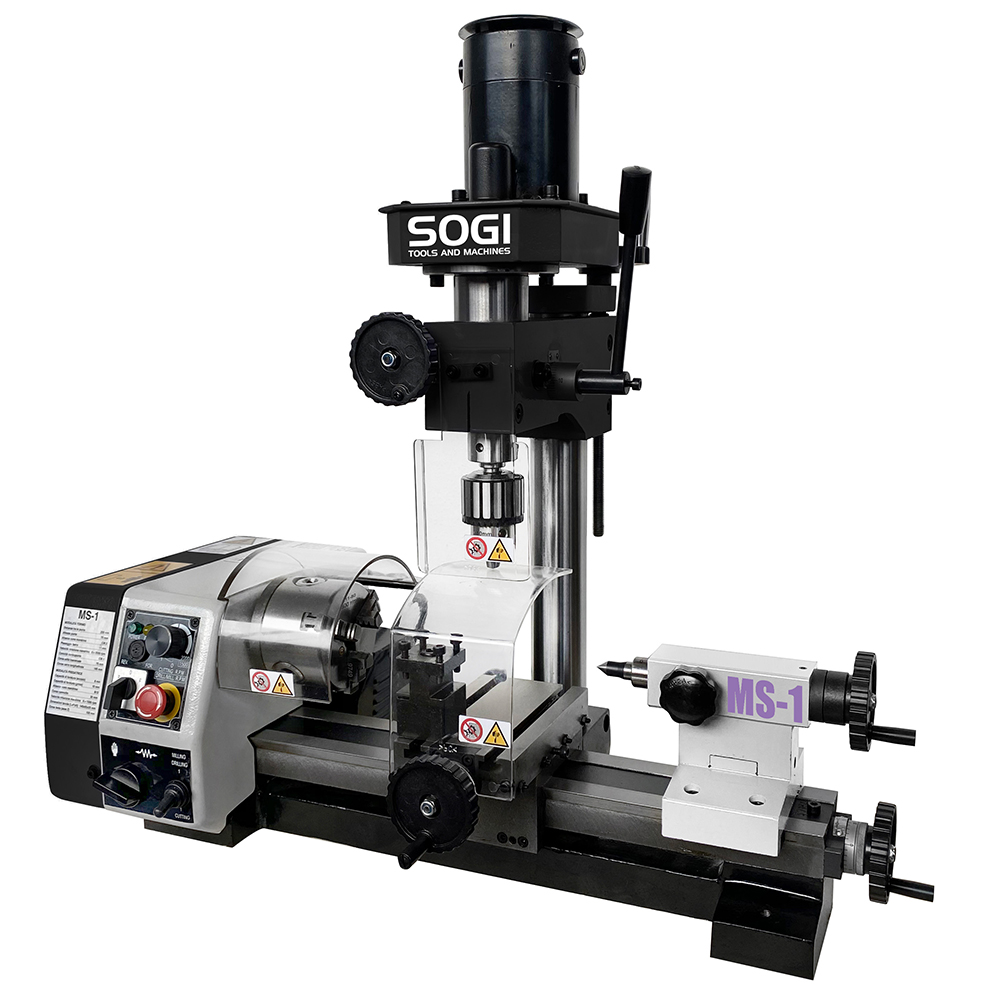

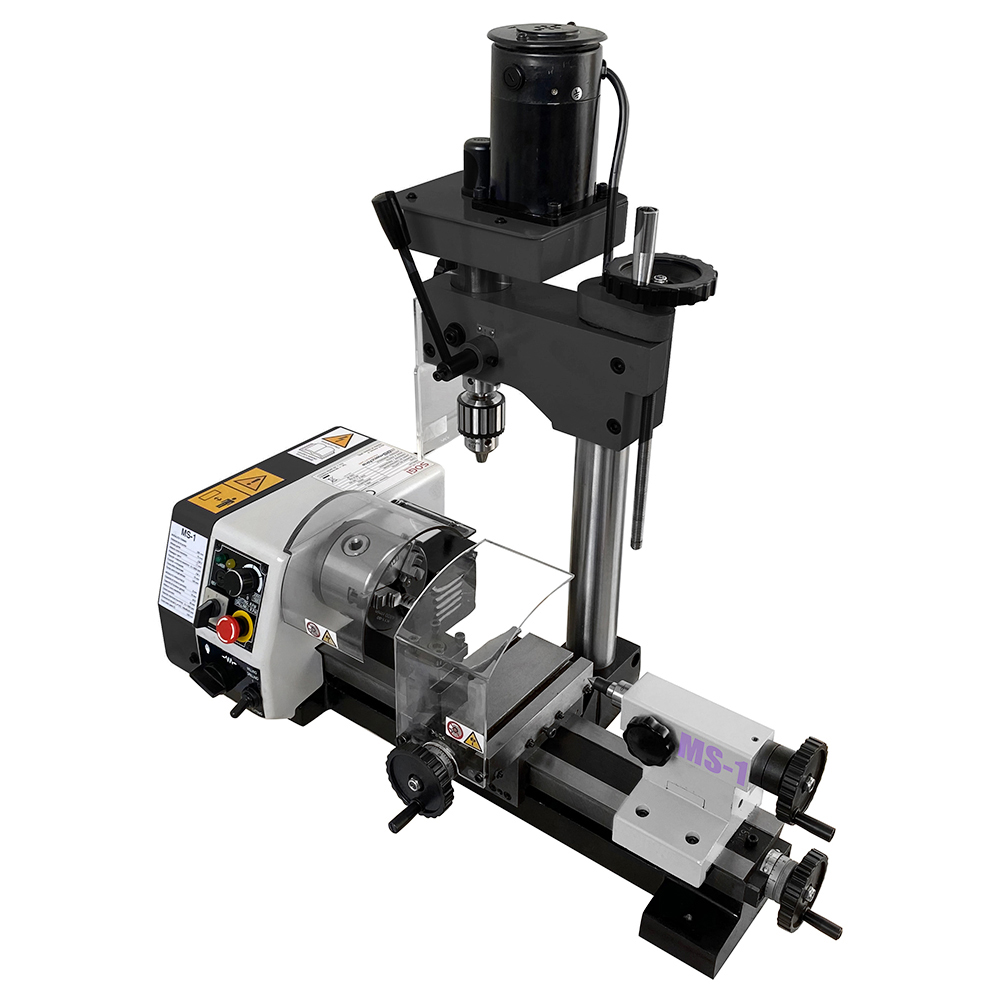

Per chi è alla ricerca di una macchina utensile che combini l'azione del tornio con quella di una fresatrice, compatta e facile da usare, SOGI propone la combinata MS-1. Dalle dimensioni contenute ma in grado di realizzare una vasta gamma di lavorazioni, il tornio-fresa combinato SOGI MS-1 consente l'esecuzione di torniture (sia coniche che cilindriche), filettature Metriche, forature, alesature, profilature su materiali quali ghisa e acciaio.

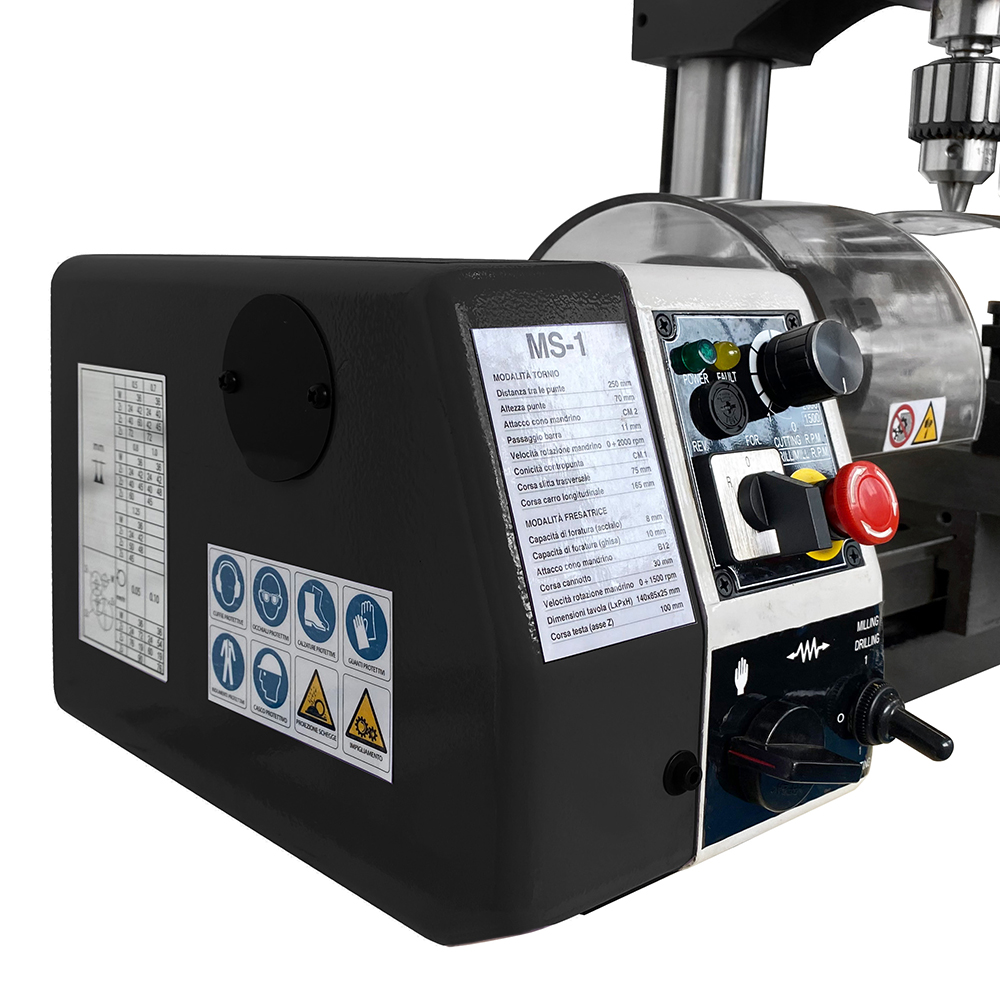

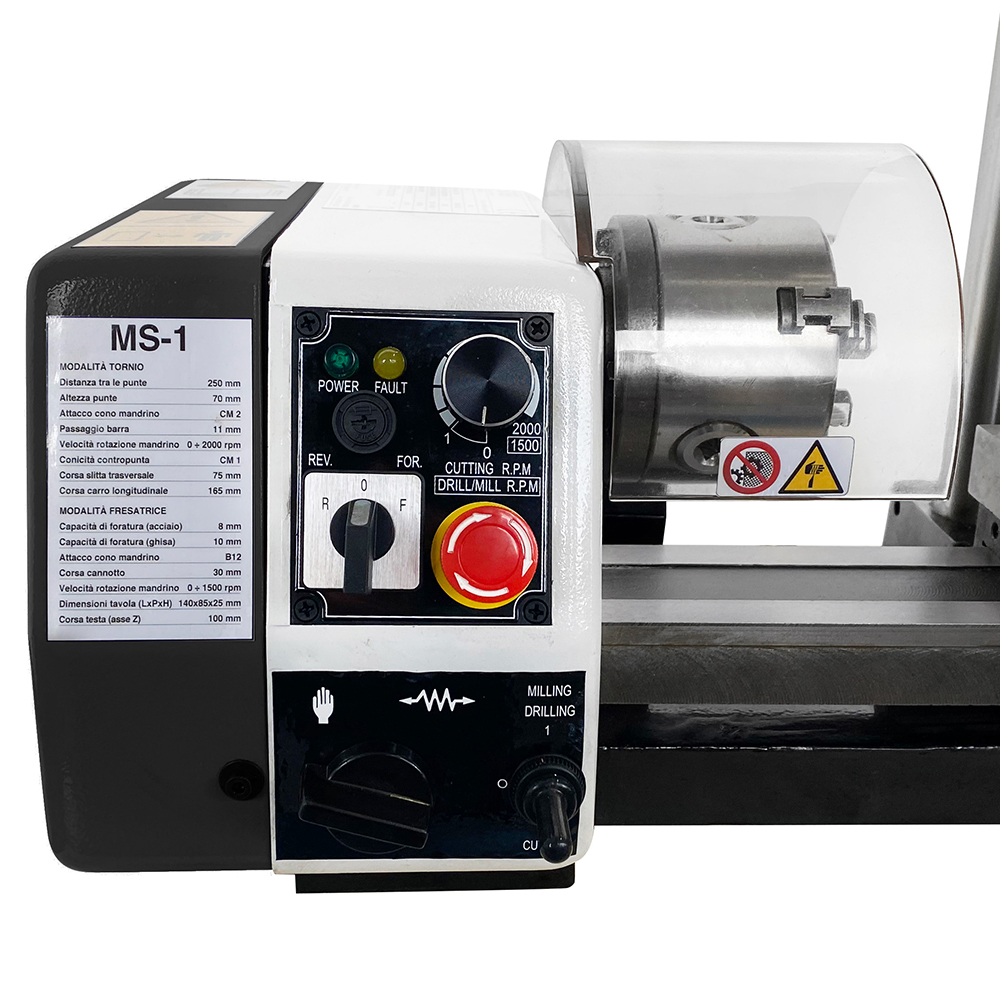

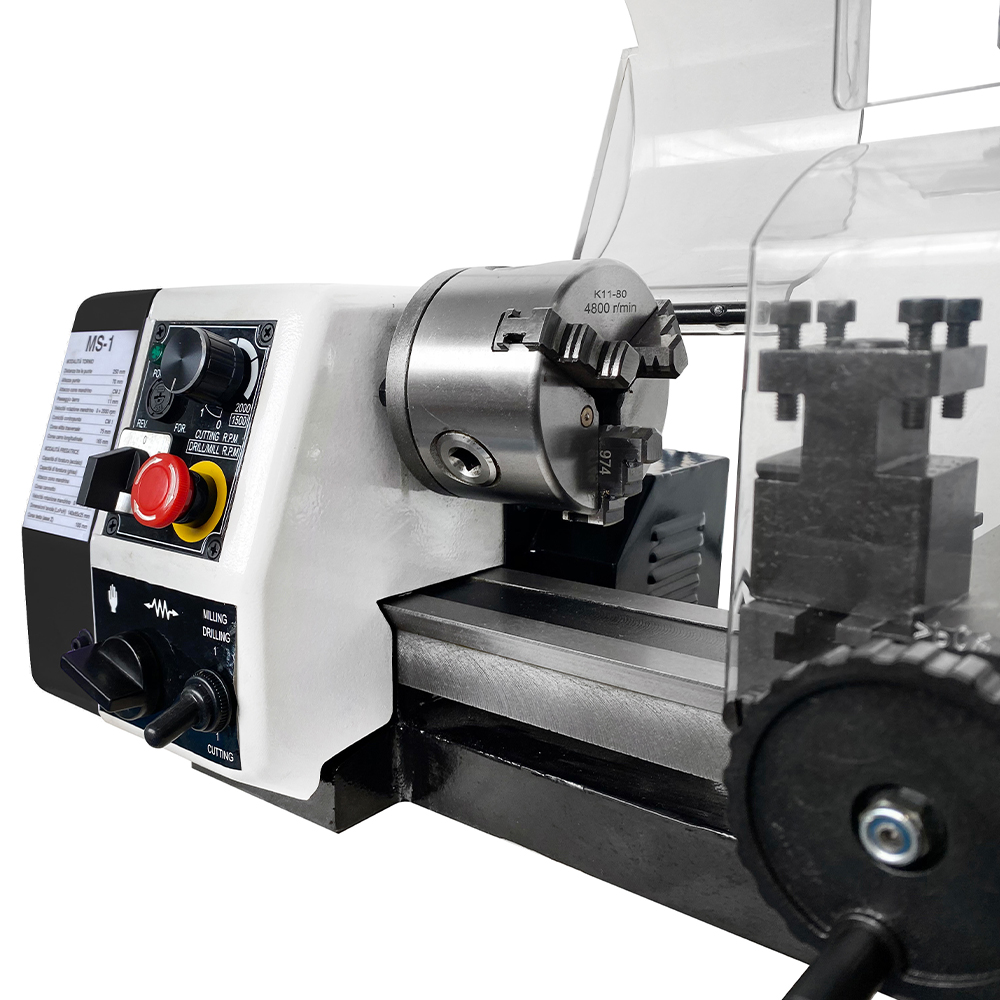

Il tornio da banco con fresa SOGI MS-1 vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Il mandrino, autocentrante a 3+3 griffe, ha un diametro di Ø 80 mm ed è azionato da un motore in corrente continua monofase da 150 W, con possibilità di settaggio della velocità e del verso di rotazione del mandrino direttamente su pannello di comando.

Sul bancale munito di nervature di rinforzo, le guide sono a coda di rondine, atte a garantire accoppiamenti sistematici tra le parti. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite lardoni conici. Il mandrino, invece, poggia su appositi cuscinetti di qualità. Il mini tornio con fresatrice SOGI MS-1 ha l'avanzamento longitudinale automatico per un'esecuzione ineccepibile della lavorazione.

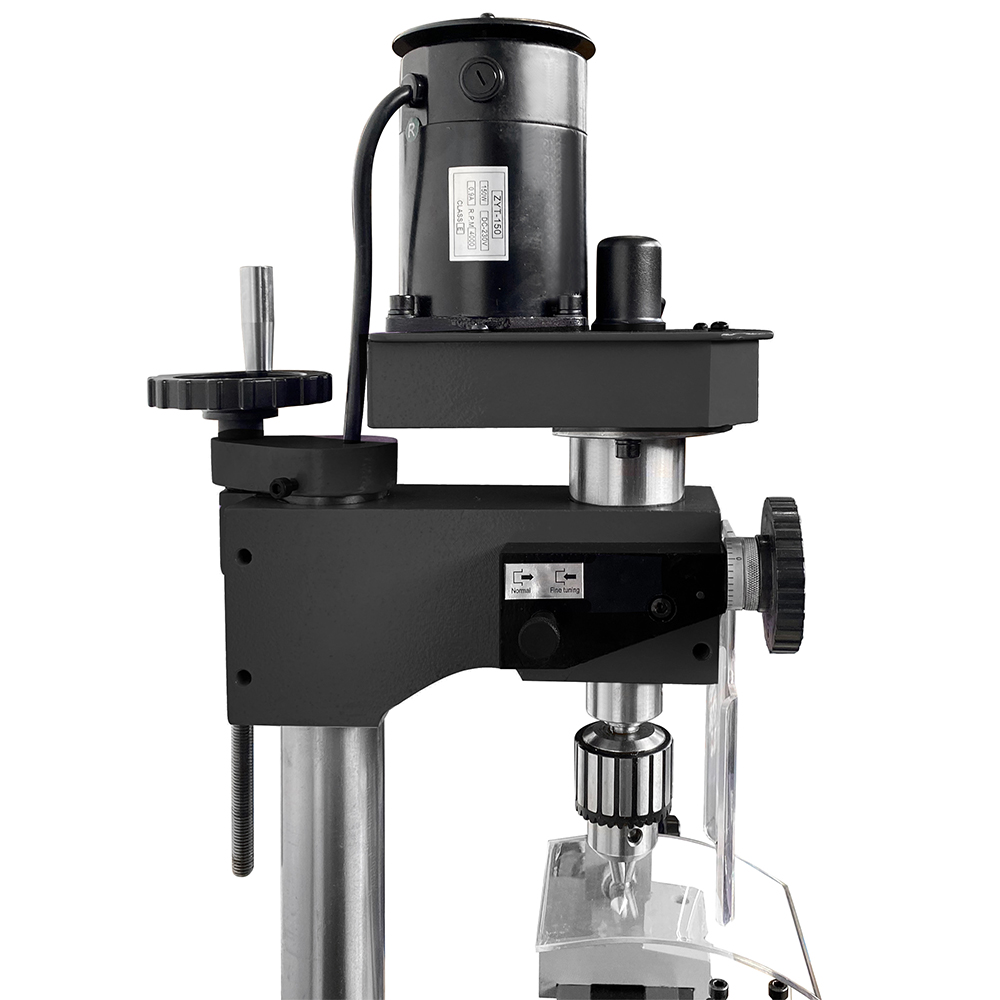

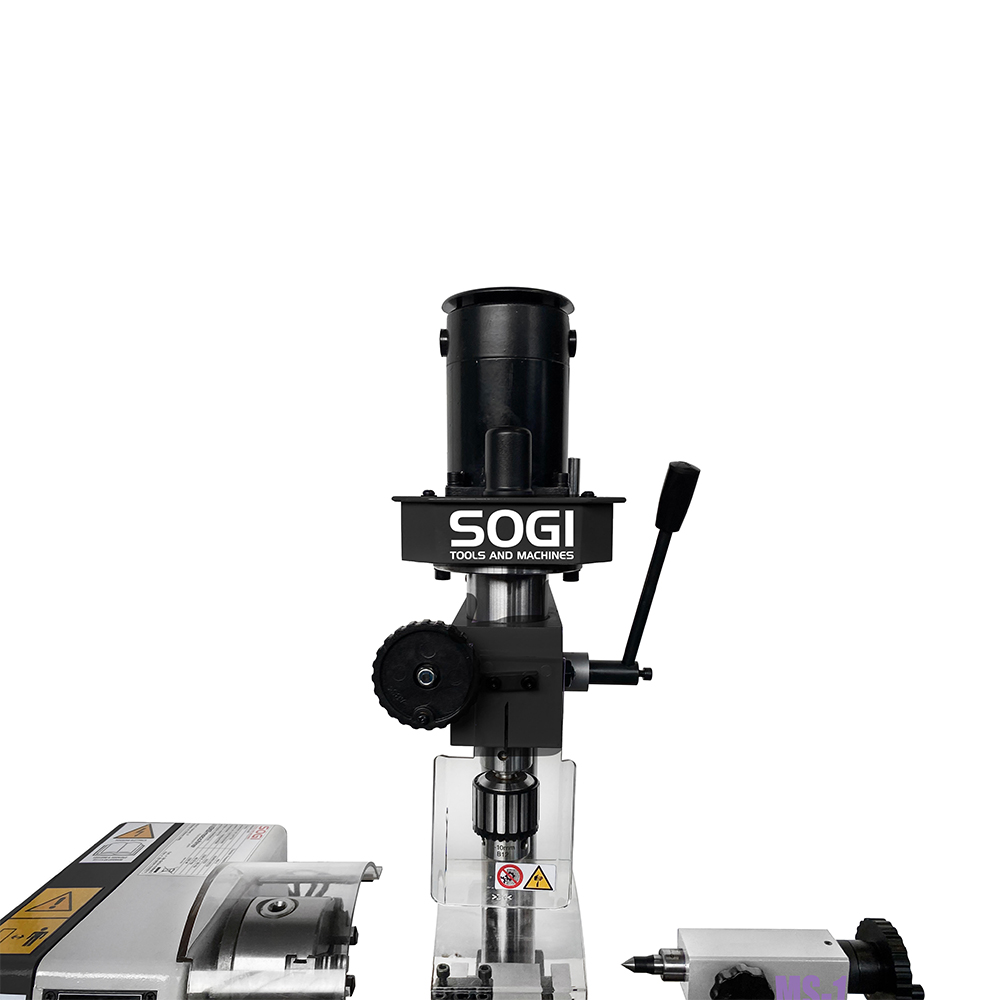

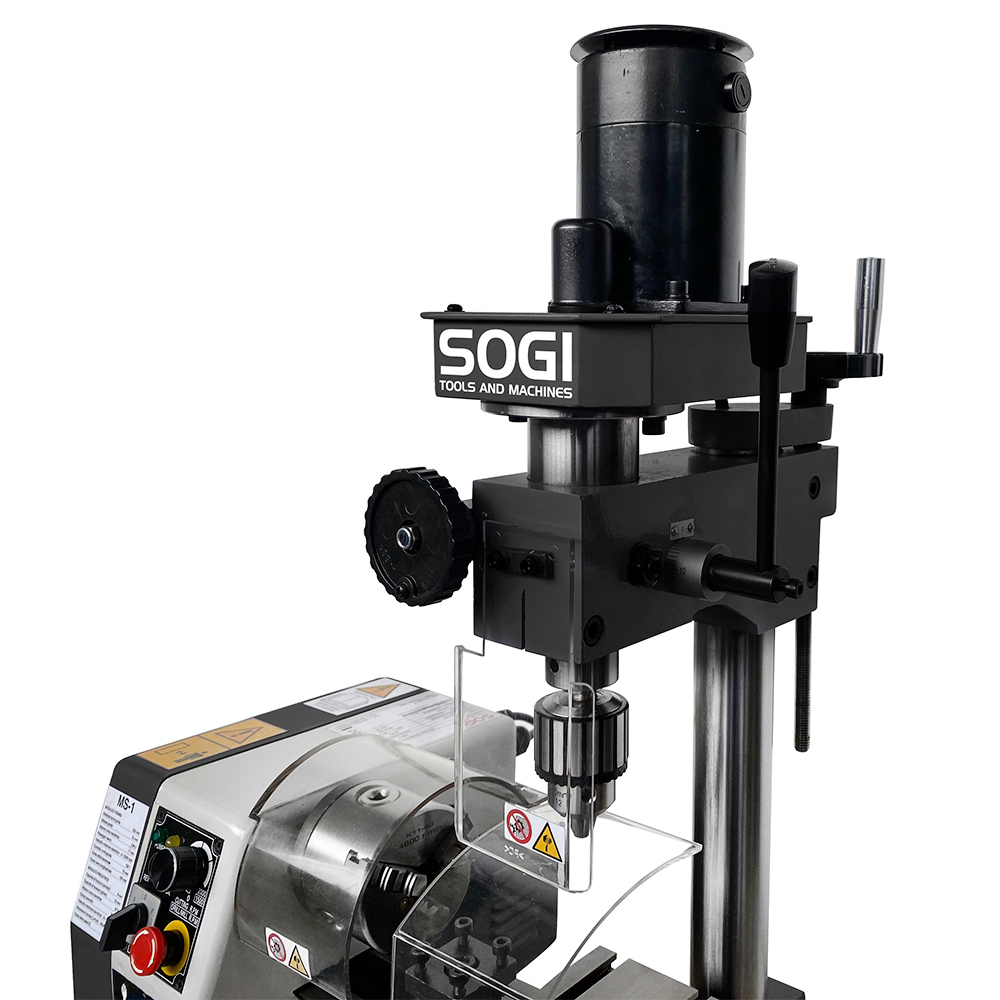

La testa a fresare racchiude il sistema di trasmissione del moto responsabile della rotazione del mandrino: anch'esso è azionato da un motore in corrente continua monofase da 150 W comandato dalla scheda madre locata nella testa motrice del tornio. È possibile far scorrere la testa a fresare lungo un montante in acciaio per mezzo di apposito volantino: la discesa del cannotto può essere micrometrica o rapida, a seconda della precisione che si vuole ottenere.

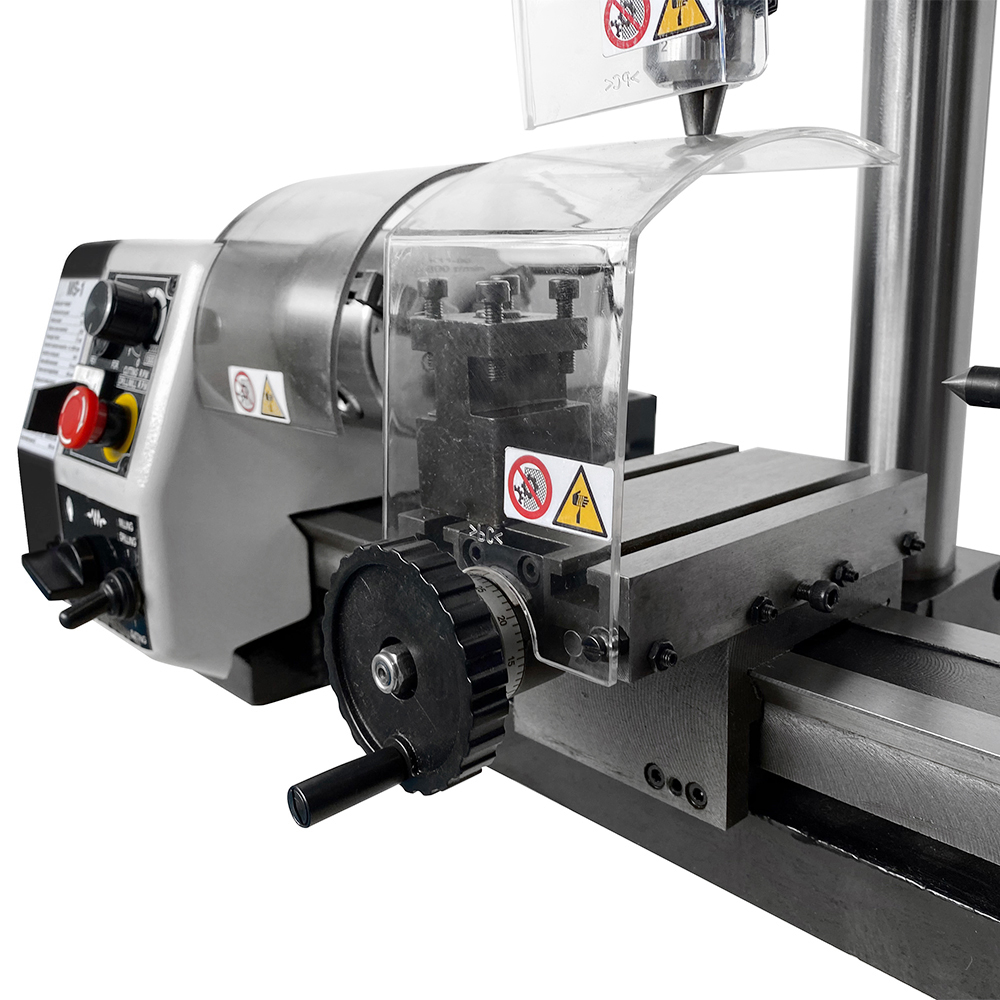

In accordo con la normativa vigente in materia di sicurezza, il tornio-fresa per metalli SOGI MS-1 è corredato di tutti i dispositivi di protezione necessari a preservare la salute dell'operatore e dell'ambiente circostante: schermi protettivi in policarbonato mobili (di cui uno interbloccato) e fissi, interruttore di emergenza.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche della combinata SOGI MS-1

Modalità: TORNIO

• Distanza tra le punte: 250 mm
• Altezza delle punte: 70 mm
• Diametro max ammesso sul banco: Ø 140 mm
• Diametro max ammesso sul carro: Ø 70 mm
• Larghezza banco: 70 mm
• Passaggio barra: Ø 11 mm
• Diametro mandrino (autocentrante 3+3): Ø 80 mm
• Cono mandrino: CM2

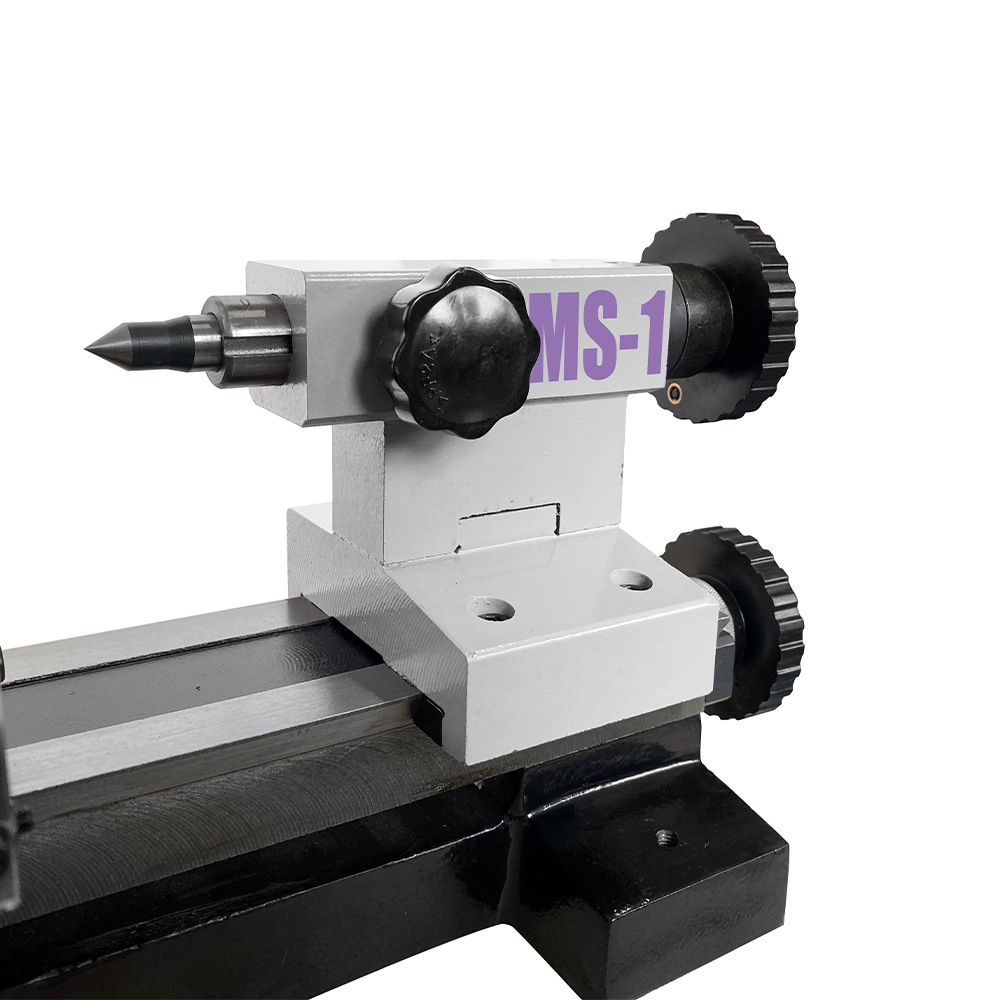

• Cono cannotto contropunta: CM1
• Corsa max cannotto contropunta: 20 mm

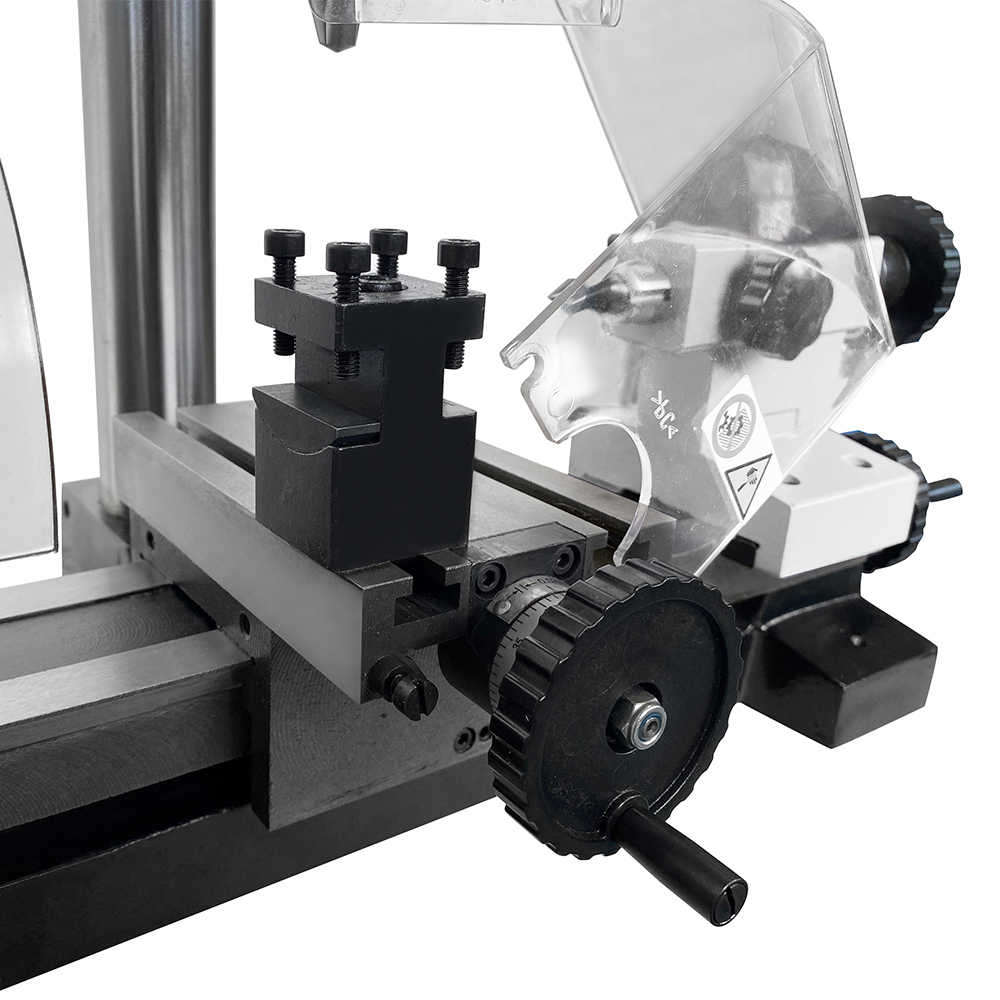

• Tipologia torretta portautensile: Tradizionale
• Sezione massima utensile torretta: 10x10 mm
• Avanzamenti longitudinali: 0.05 - 0.10 mm/giro
• Divisione volantino carro: 0.05 mm
• Divisione volantino slitta trasversale: 0.02 mm
• Filettature Metriche (n° 5): 0.5 ÷ 1.25 mm
• Potenza motore mandrino: 0.15 kW
• Numero velocità mandrino: Variatore elettronico
• Range velocità mandrino: 0 ÷ 2000 giri/min
• Corsa max slitta trasversale: 75 mm
• Corsa max carro: 165 mm
• Tensione/frequenza: 230 V/50 Hz

Modalità: FRESATRICE

• Corsa max testa a fresare: 100 mm
• Distanza min ÷ max naso mandrino - tavola: 75 ÷ 175 mm
• Dimensioni tavola (L x P x H): 140 x 85 x 25 mm
• N°/Larghezza/Interasse cava a T: 2/8 mm/53 mm
• Cono mandrino: CM2
• Corsa max cannotto mandrino: 30 mm
• Divisione volantino cannotto mandrino: 1.0 mm
• Potenza motore mandrino: 0.15 kW
• Numero velocità mandrino: Variatore elettronico
• Range velocità mandrino: 0 ÷ 1500 giri/min
• Distanza asse mandrino - montante: 105 mm
• Capacità di foratura max (su acciaio): Ø 10 mm
• Tensione/frequenza: 230 V/50 Hz
