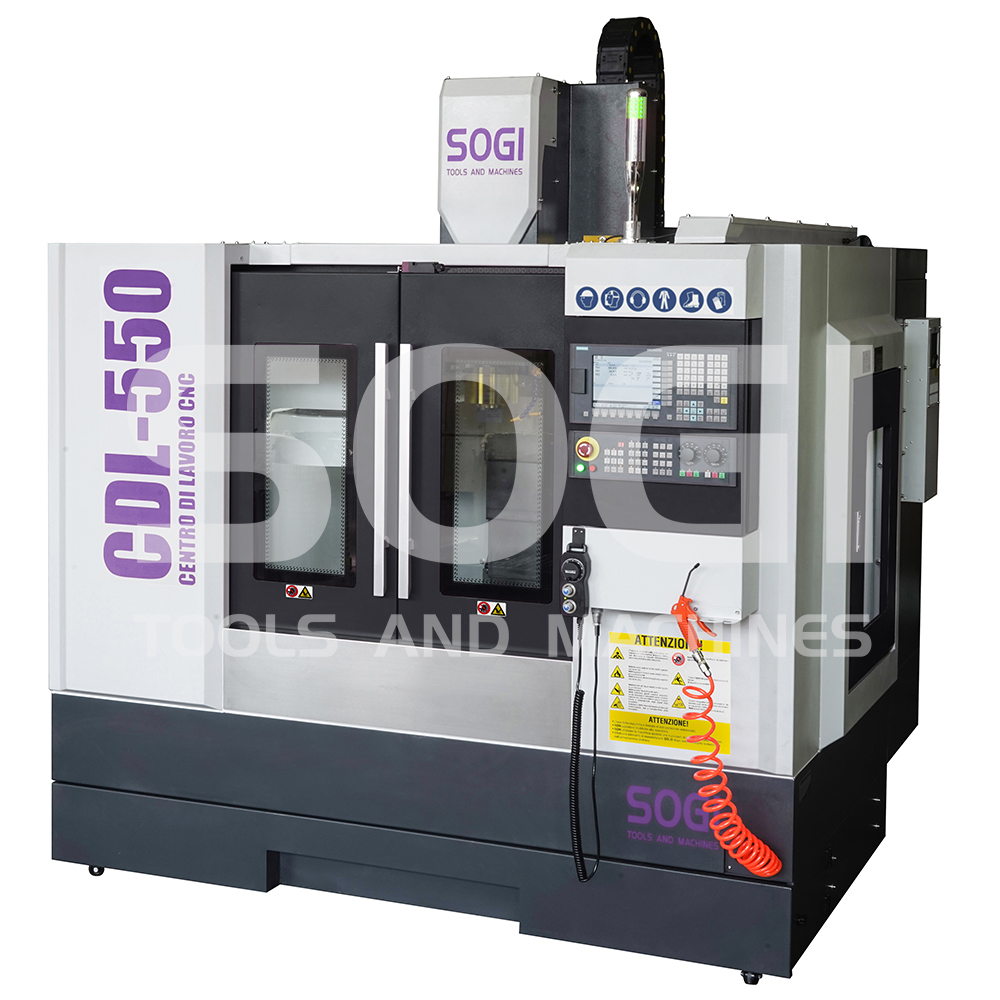

Centro di lavoro CNC SOGI CDL-550 con SIEMENS SINUMERIK 808D ADVANCED - mandrino BT 40

Il centro di lavoro verticale SOGI CDL-550 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. Grazie alla sua versatilità d'utilizzo, la macchina si presta particolarmente bene ad un impiego nel campo industriale e prototipazione per la messa a punto di componenti più o meno complessi garantendo un'elevata precisione nel risultato (giunti, alberi di trasmissione ecc.).

La solidità del centro di lavoro SOGI CDL-550 è garantita da una struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

La tavola ed il gruppo testa scorrono su apposite guide lineari rettificate di fattura taiwanese, con pattini a ricircolo di sfere, e sono azionati da servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un'elevata ripetibilità nel tempo.

Il cambio utensile è automatico, affidabile ed estremamente rapido, grazie ad un ATC a ombrello a 16 posizioni. Il caricamento dell'utensile avviene con estrema precisione per mezzo di un sistema navetta-carosello. Il mandrino, anch'esso realizzato in Taiwan, ha un attacco BT 40, è supporto da cuscinetti di alta precisione ed è azionato da un motore asincrono trifase a 4 poli per l'erogazione di coppie elevate all'asse.

Il centro di lavoro SOGI CDL-550 vanta di serie un pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D ADVANCED. Il pannello operatore è realizzato in pressofusione di magnesio ad alta resistenza e comprende: un display a colori da 8,4", una tastiera CNC completa QWERTY ed un'interfaccia USB sul frontalino.

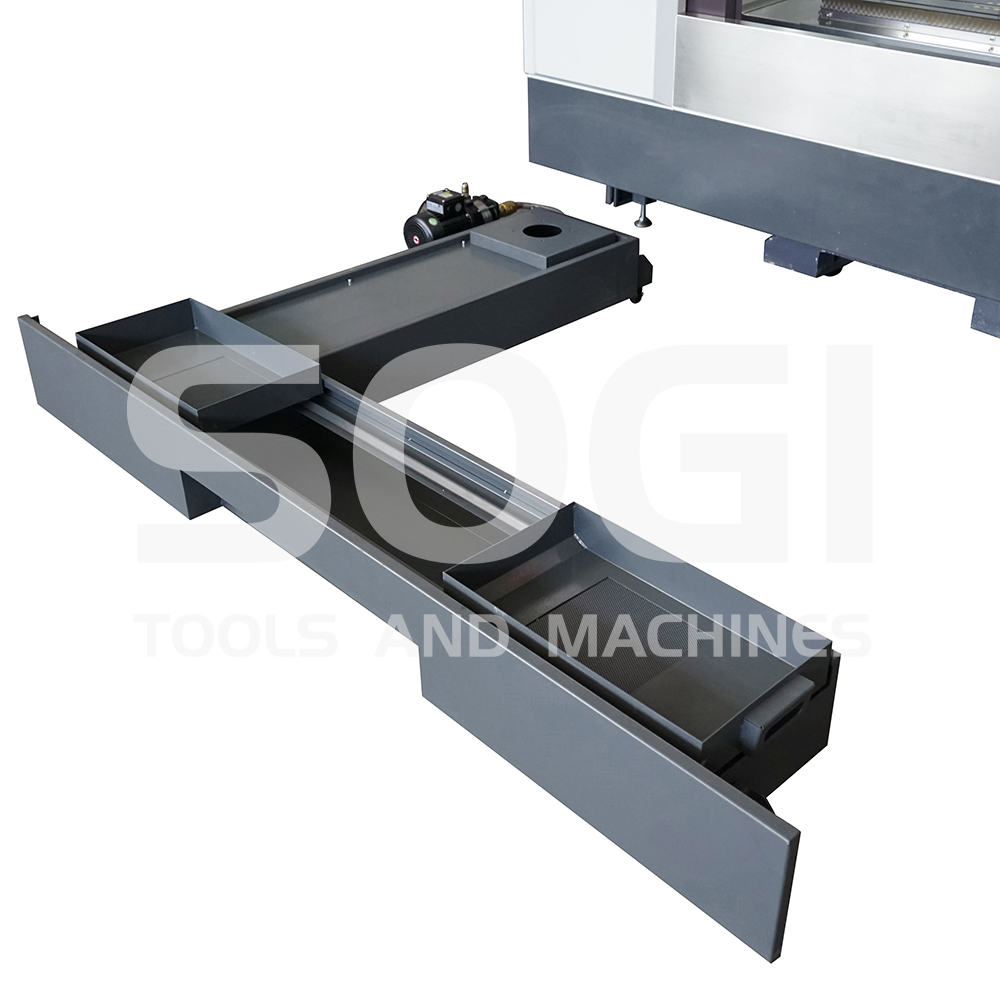

La macchina è provvista di impianto di illuminazione led, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione mandrino e scocca, tutto di serie. Inoltre, grazie ad un impianto pneumatico concepito ad hoc, è possibile insufflare aria all'interno del tirante mandrino ed in prossimità della zona di lavoro per liberare le superfici da eventuali trucioli e/o detriti preservandone l'integrità di funzionamento.

Il centro di lavoro SOGI CDL-550 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali e due finestre laterali interbloccate, realizzate in lamiera e policarbonato di alta qualità. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l'ispezione visiva del pezzo in lavorazione.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro di lavoro SOGI CDL-550

• Corsa asse X (longitudinale): 550 mm
• Corsa asse Y (trasversale): 340 mm
• Distanza min-max naso mandrino - tavola: 130 ÷ 360 mm
• Dimensioni tavola (L x P x H): 800 x 320 x 35 mm
• Carico max tavola: 350 kg
• Numero cava a T: 3
• Larghezza cava a T: 14 mm
• Interasse cave a T: 110 mm
• Attacco cono mandrino: BT 40
• Corsa asse Z (verticale): 500 mm
• Velocità max di rotazione mandrino: 8000 giri/min
• Distanza max asse mandrino - colonna: 370 mm
• Avanzamenti di lavoro asse X: 1 ÷ 10000 mm/min
• Avanzamenti di lavoro asse Y: 1 ÷ 10000 mm/min
• Avanzamenti di lavoro asse Z: 1 ÷ 10000 mm/min
• Avanzamenti rapidi asse X: 24000 mm/min
• Avanzamenti rapidi asse Y: 24000 mm/min
• Avanzamenti rapidi asse Z: 24000 mm/min
• Accuratezza del posizionamento: ± 0,01 mm
• Ripetibilità: ± 0,008 mm
• Potenza motore mandrino: 5,5 kW
• Potenza motore asse X: 1,5 kW
• Potenza motore asse Y: 1,5 kW
• Potenza motore asse Z: 1,5 kW
• Potenza motore magazzino utensili: 40 W
• Potenza pompa impianto refrigerante: 450+750 W
• Potenza pompa impianto lubrificante: 100 W
• Tipologia cambio utensile: A ombrello
• Magazzino utensili: 16 posizioni
• Controllo numerico: Siemens SINUMERIK 808D ADVANCED
• Potenza nominale macchina: 12 kW
• Tensione/frequenza d'alimentazione: 400/50 V/Hz
• Dimensioni d'ingombro (L x P x H): 2100 x 2000 x 2300 mm
• Peso netto: 3500 kg
• Peso lordo: 4000 kg

In dotazione

• Cassetta degli attrezzi
• Mandrino portapinza BT 40 con set di pinze e chiave
• Set di cacciaviti
• Set di brugole
