Centro di lavoro CNC verticale SOGI CDL-800 controllo numerico SIEMENS 828D - 4 assi - mandrino BT40

800SGI0853 SOGI

66900,00 (iva esclusa)
1

Description

Il centro di lavoro verticale SOGI CDL-800 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. Grazie alla sua versatilità d'utilizzo, la macchina si presta particolarmente bene ad un impiego nel campo industriale e prototipazione per la messa a punto di componenti più o meno complessi garantendo un'elevata precisione nel risultato (giunti, alberi di trasmissione ecc.).

La solidità del centro di lavoro SOGI CDL-800 è garantita da una struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

La tavola ed il gruppo testa scorrono su apposite guide lineari rettificate rivestite in PTFE, con pattini a ricircolo di sfere, e sono azionati da servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un'elevata ripetibilità nel tempo.

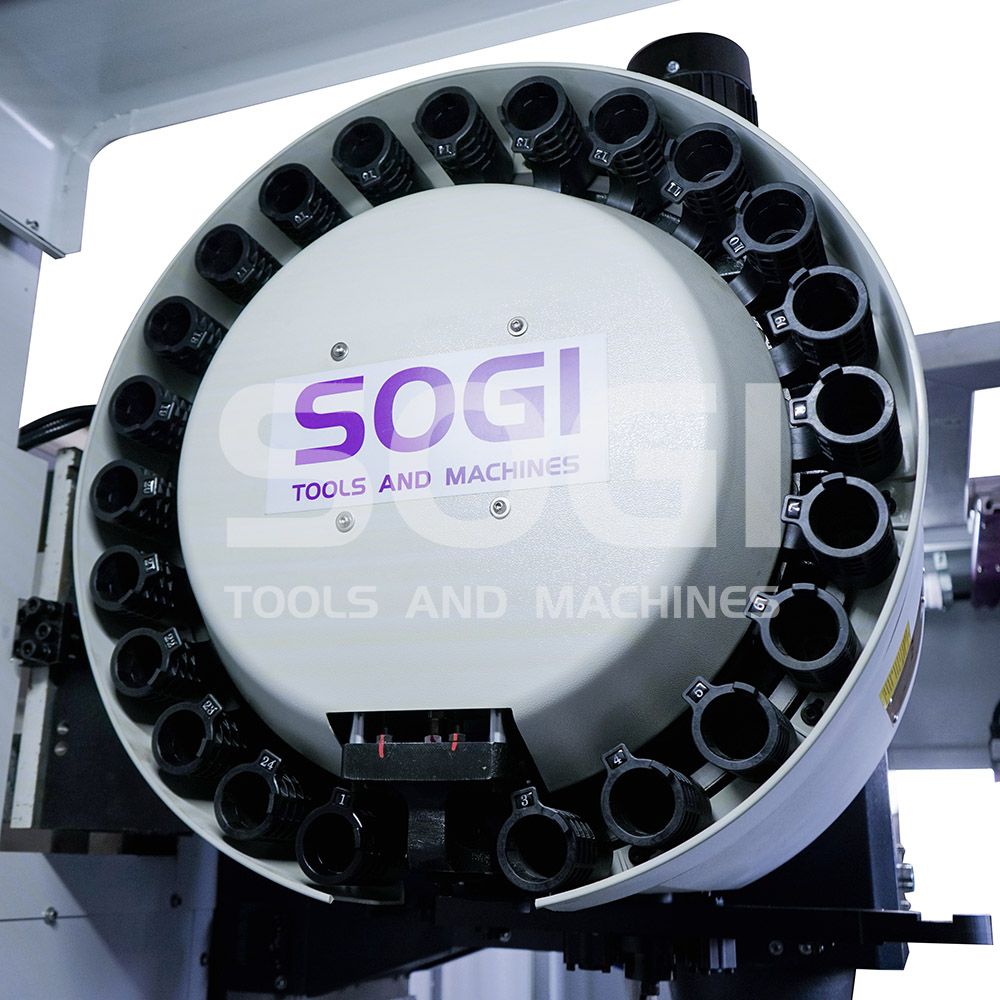

Il cambio utensile è automatico, affidabile ed estremamente rapido, grazie ad un ATC a tamburo montato a lato a 24 posizioni. Il sistema di caricamento random abbinato ad un braccio a pinza contrapposta consente di ridurre al minimo i tempi di non taglio. Il mandrino ha un attacco BT 40, è supporto da cuscinetti di alta precisione ed è azionato da un motore asincrono trifase compatto, ad alta efficienza e con interfaccia Drive-CLiQ per un collegamento facilitato agli azionamenti digitali.

Il centro di lavoro SOGI CDL-800 vanta di serie un pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 828D. Il pannello operatore è realizzato in pressofusione di magnesio ad alta resistenza e comprende: un display a colori da 10,4", una tastiera CNC completa QWERTY integrata con tasti a corsa ridotta ed un'interfaccia USB, CF Card ed Ethernet sul frontalino.

La macchina è provvista di impianto di illuminazione led, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione, tutto di serie. Inoltre, grazie ad un impianto pneumatico concepito ad hoc, è possibile insufflare aria all'interno del tirante mandrino ed in prossimità della zona di lavoro per liberarli da eventuali trucioli e/o detriti preservandone l'integrità di funzionamento.

Il centro di lavoro SOGI CDL-800 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali e due finestre laterali interbloccate, realizzate in lamiera e policarbonato di alta qualità. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l'ispezione visiva del pezzo in lavorazione.

Il centro CNC SOGI CDL-800 vanta una tavola girevole sul quarto asse: i cicli di motorizzazione risulteranno ridotti e la precisione incrementata. A discrezione del Cliente, è possibile customizzare la macchina, dotandola di un presetting utensile RENISHAW e/o di un convogliatore di trucioli.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro di lavoro CDL-800

  • Corsa della tavola asse X (longitudinale): 800 mm
  • Corsa della tavola asse Y (trasversale): 500 mm
  • Corsa della testa asse Z (verticale): 500 mm
  • Distanza min/max naso mandrino-tavola: 100 - 610 mm
  • Distanza naso mandrino-colonna: 520 mm
  • Velocità avanzamento asse X: 12000 mm/min
  • Velocità avanzamento asse Y: 12000 mm/min
  • Velocità avanzamento asse Z: 12000 mm/min
  • Dimensioni tavola (L x P x H): 1000 x 500 x 35 mm
  • Carico max tavola: 500 kg
  • Cave tipologia/numero/larghezza/interasse: T rovescia/5/18 mm/110 mm
  • Velocità mandrino: 8000 giri/min
  • Attacco cono mandrino: BT40/Ø 150 mm
  • Accuratezza posizione: ± 0,005 mm
  • Accuratezza ripetibilità: ± 0,003 mm
  • Magazzino utensili: 24 slot
  • Controllo numerico: SIEMENS SINUMERIK 828D
  • Potenza nominale macchina: 14,5 kW
  • Tensione/frequenza di alimentazione: 400 V/50 Hz
  • Dimensioni d'ingombro: 3000 x 2800 x 2500 mm
  • Peso approssimativo: 5000 kg

In dotazione

  • Manuale di programmazione SIEMENS
  • Manuale d'uso e manutenzione tavola girevole
  • Cassetta degli attrezzi
  • Mandrino portapinza BT40 con set di pinze e chiave
  • Set di cacciaviti
  • Set di brugole

Optional

  • Presetting utensile RENISHAW
  • Evacuatore di trucioli

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
