Tornio parallelo per metalli SOGI M5.5-1000D PB 52mm - visualizzato 3 assi - Semi-Norton 400x1000mm

800SGI0856 SOGI

10235,80
1

Description

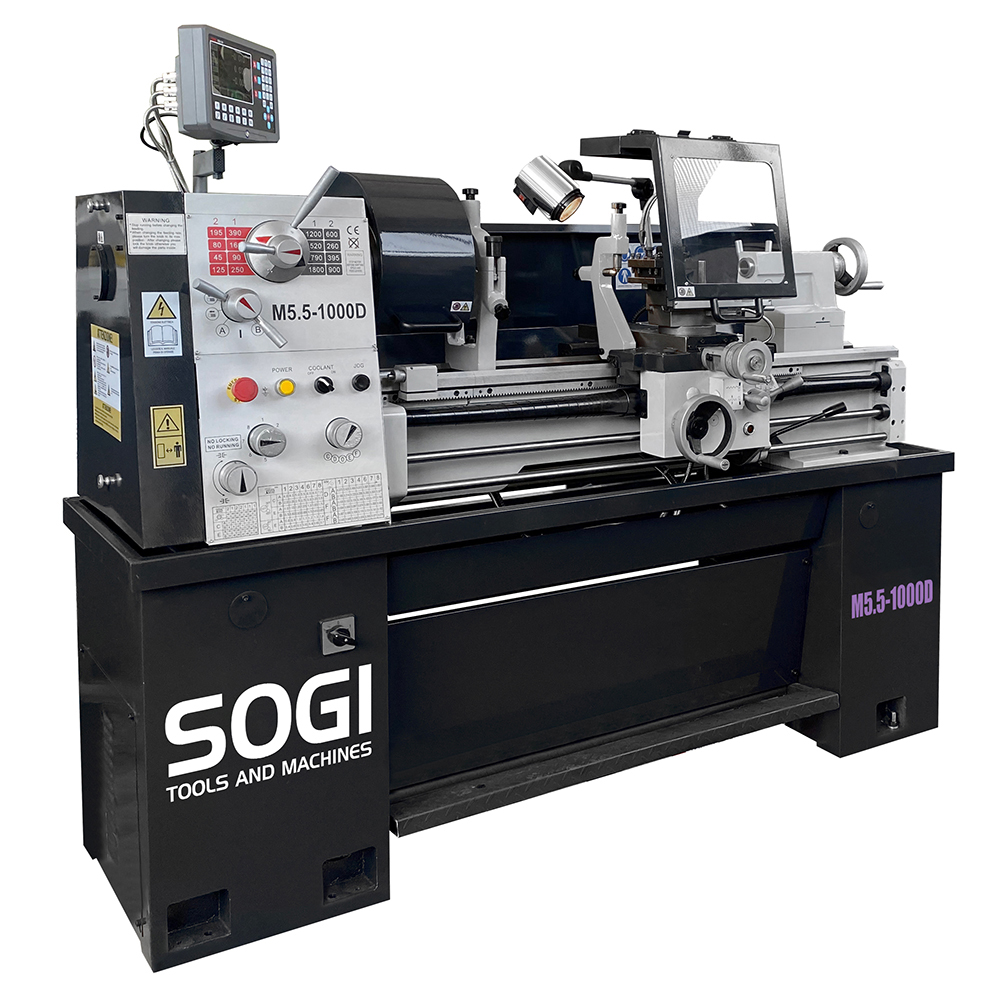

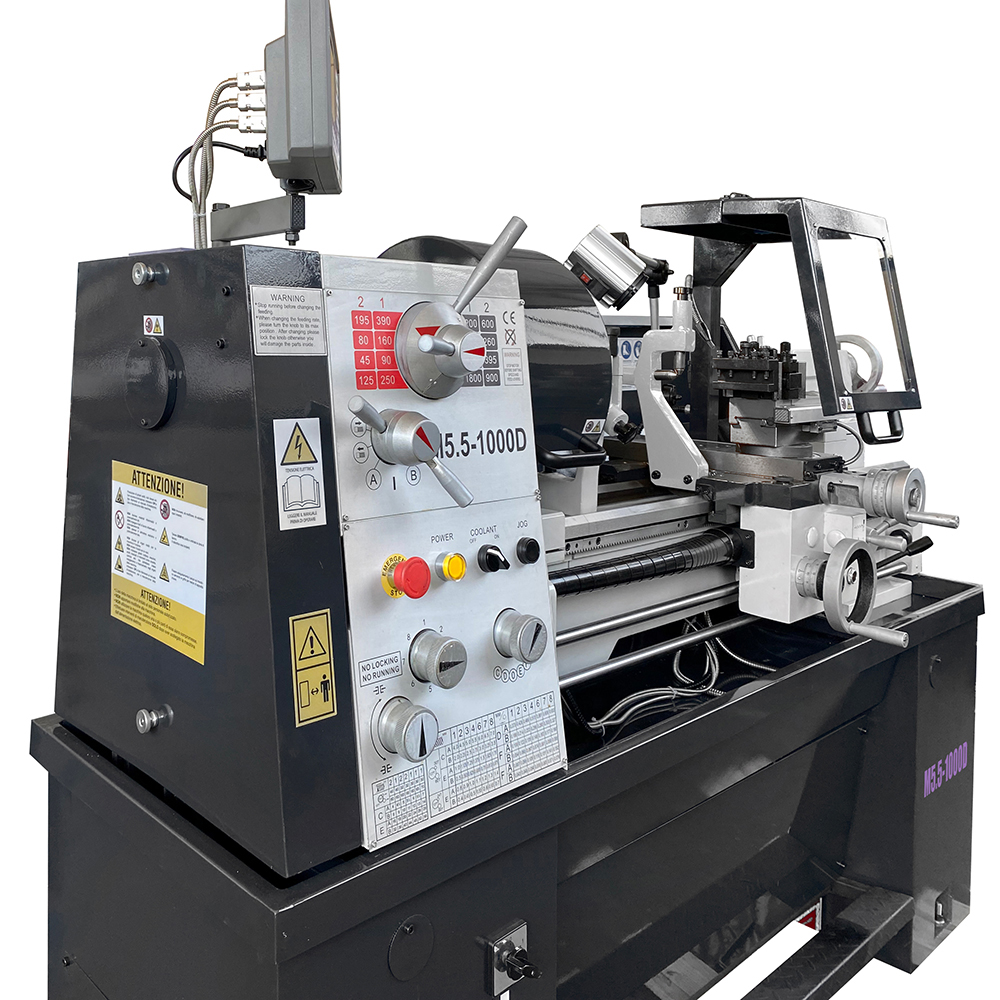

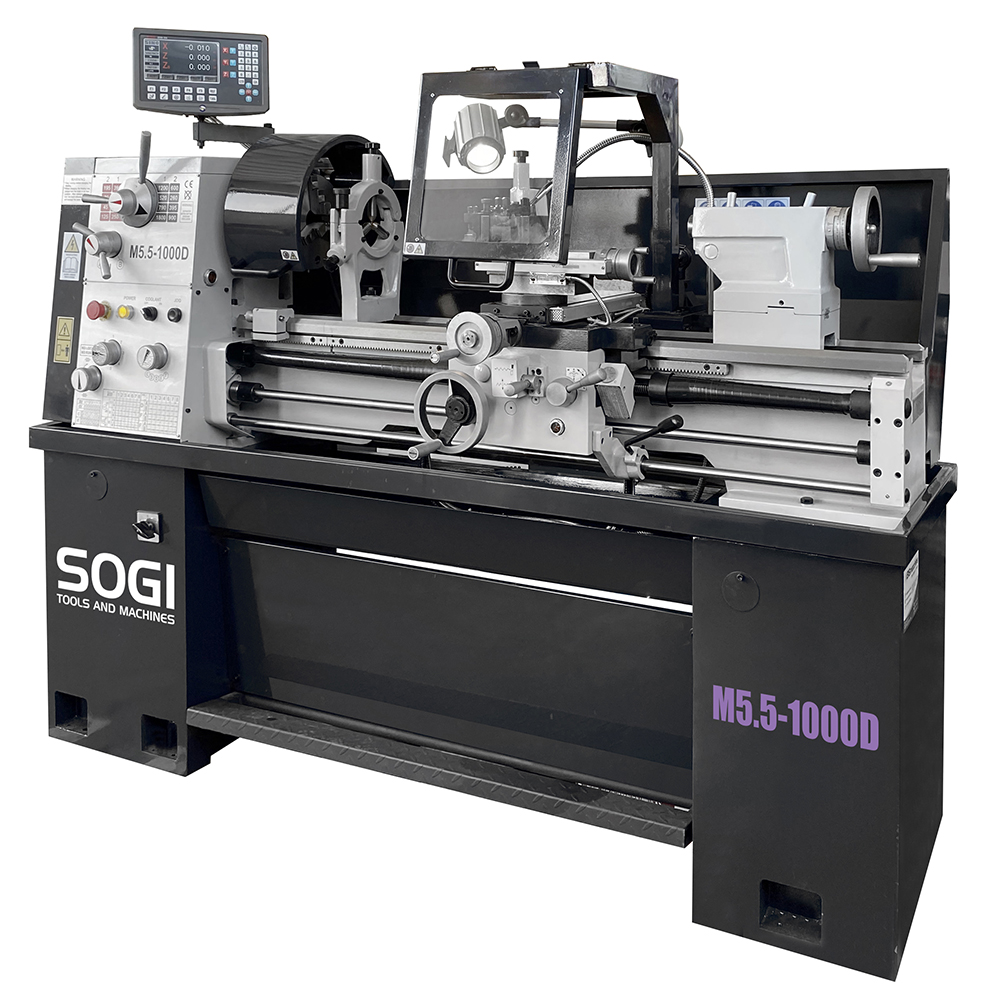

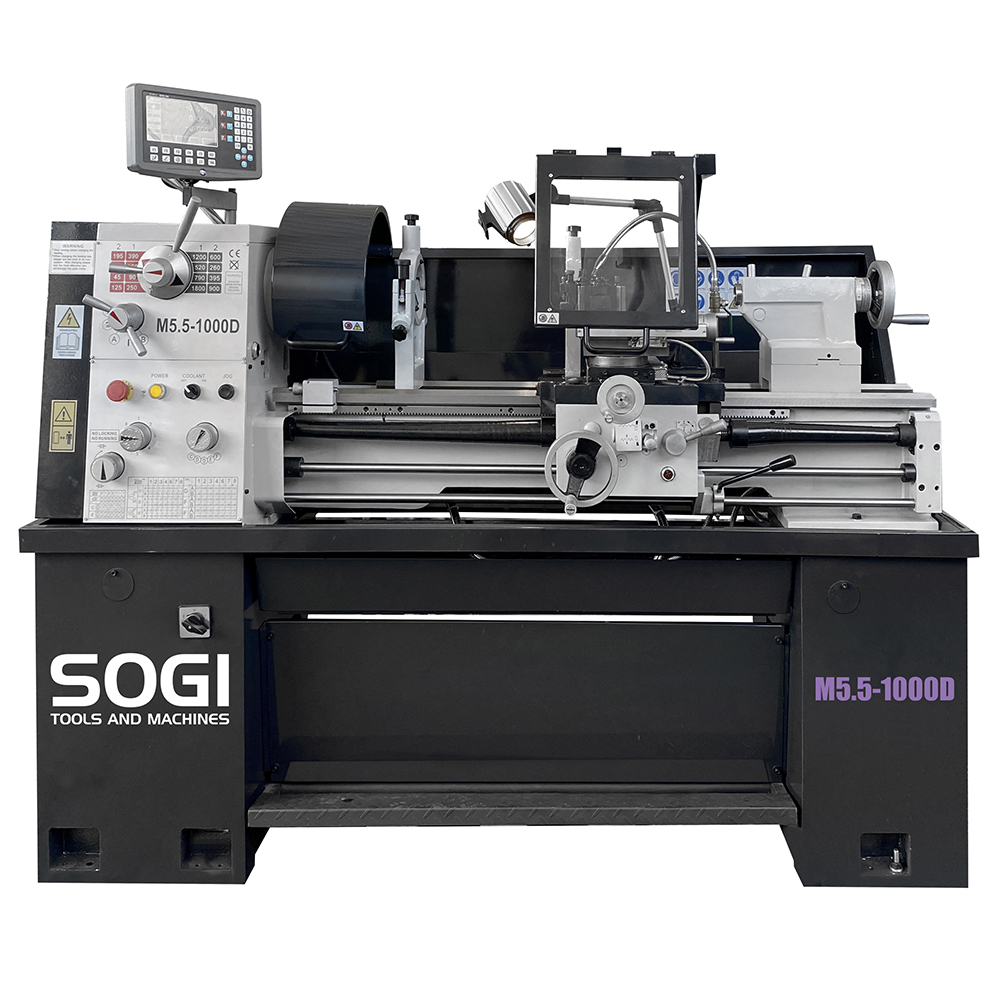

Il tornio parallelo SOGI M5.5-1000D è una macchina utensile professionale, dalle linee tradizionali, progettata per la lavorazione di materiali metallici, leghe derivate e molto altro in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche che Whitworth), forature, alesature, profilature ecc.

Il tornio per metalli SOGI M5.5-1000D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

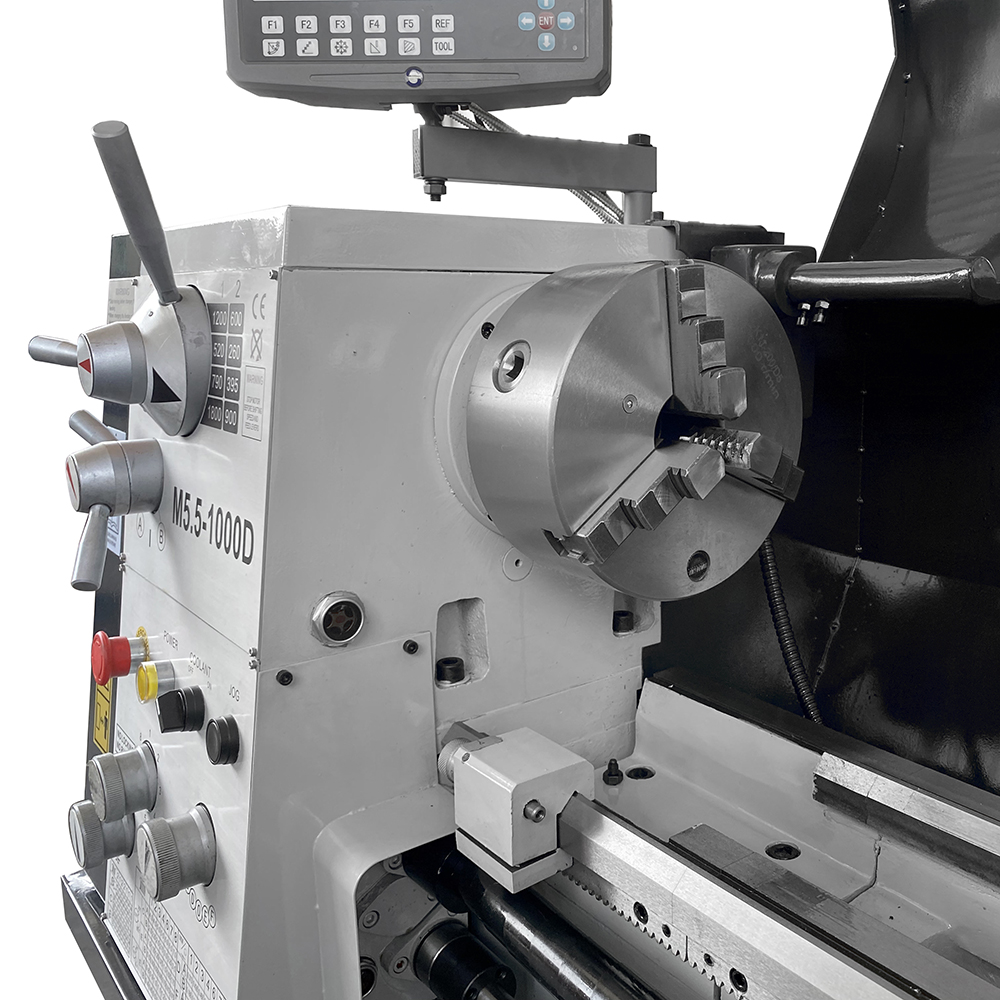

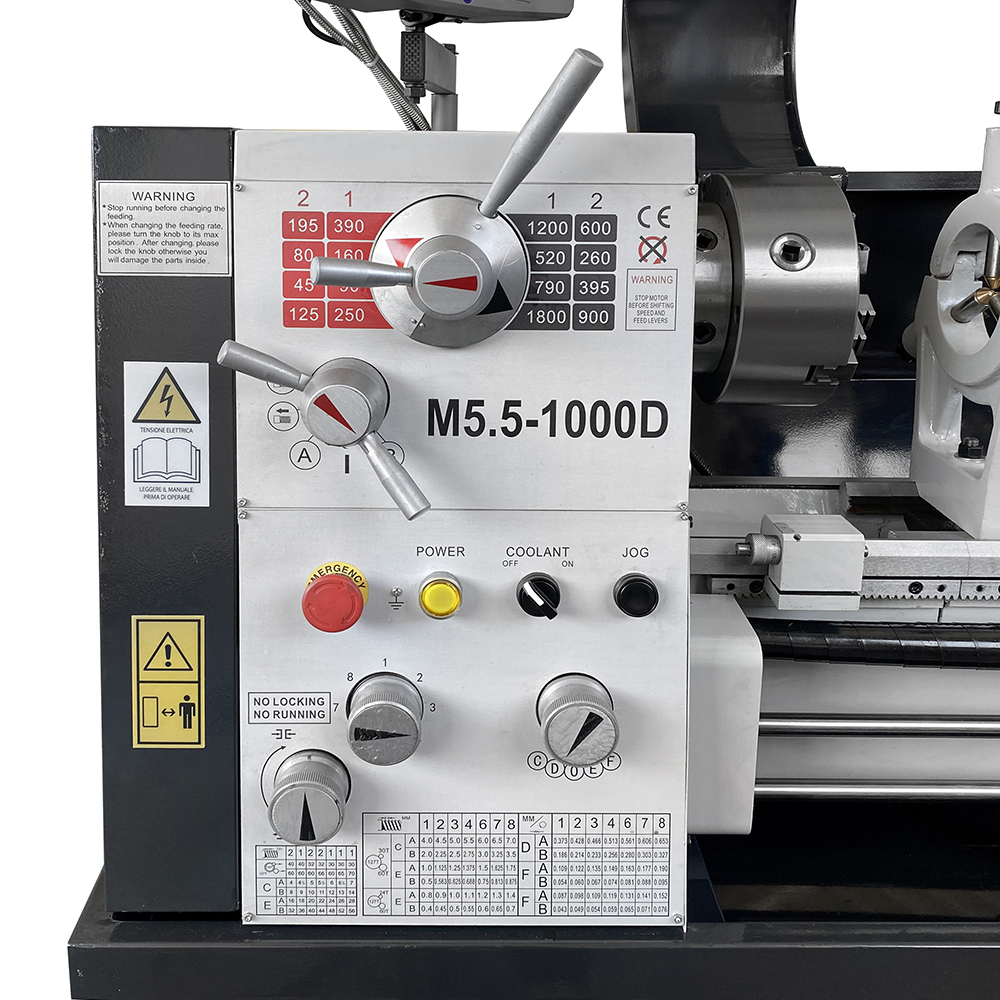

Il mandrino, autocentrante 3+3 griffe, ha un diametro di Ø 200 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. L'albero mandrino è montato su cuscinetti a rulli conici regolabili di alta qualità ed è in bagno d'olio. Il mandrino è azionato da un motore asincrono trifase robusto ed affidabile: per arrestare immediatamente la sua rotazione, è sufficiente azionare il freno meccanico per mezzo di opportuno pedale.

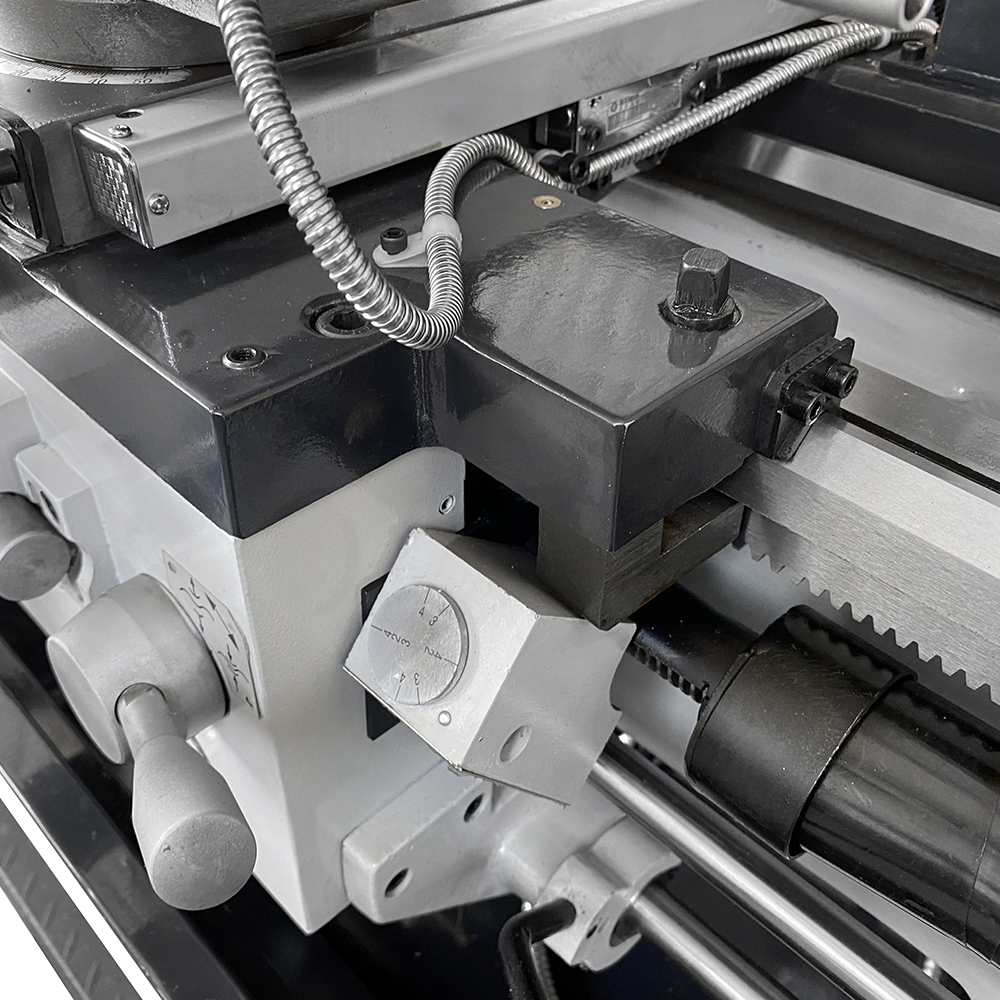

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici.

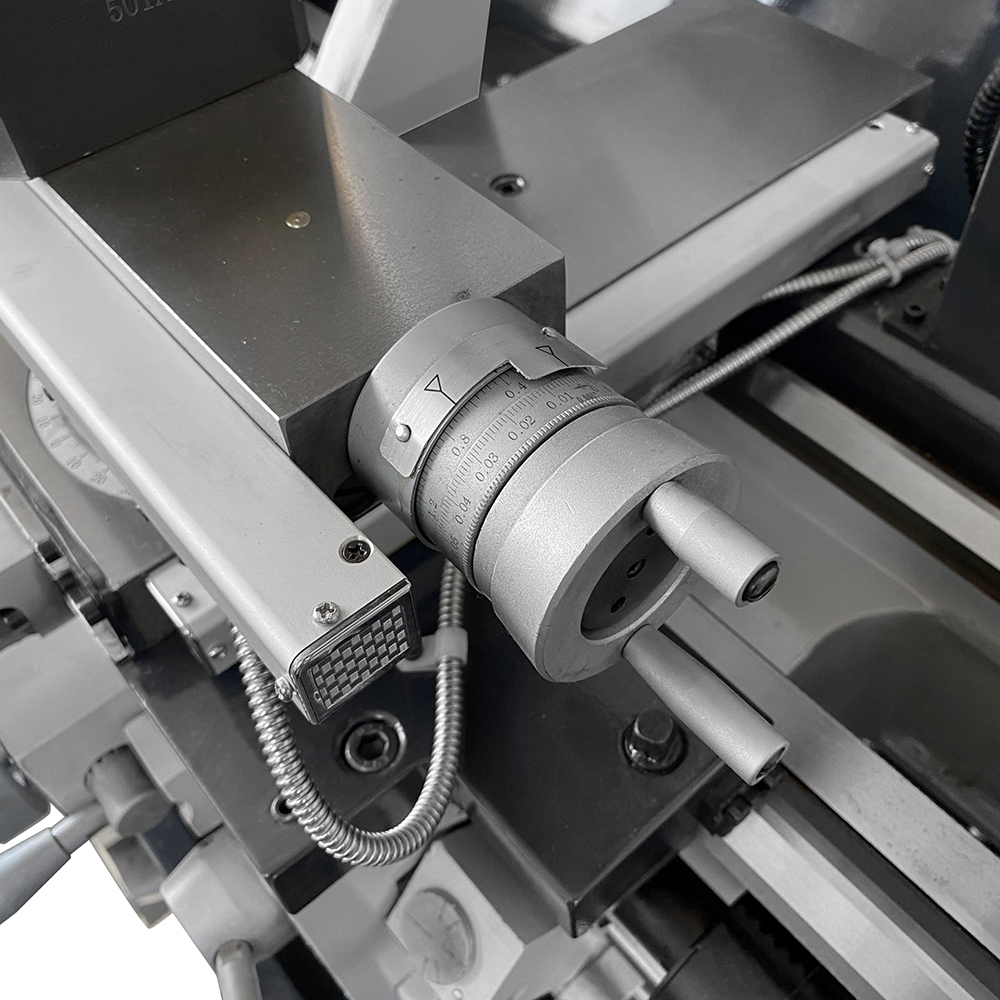

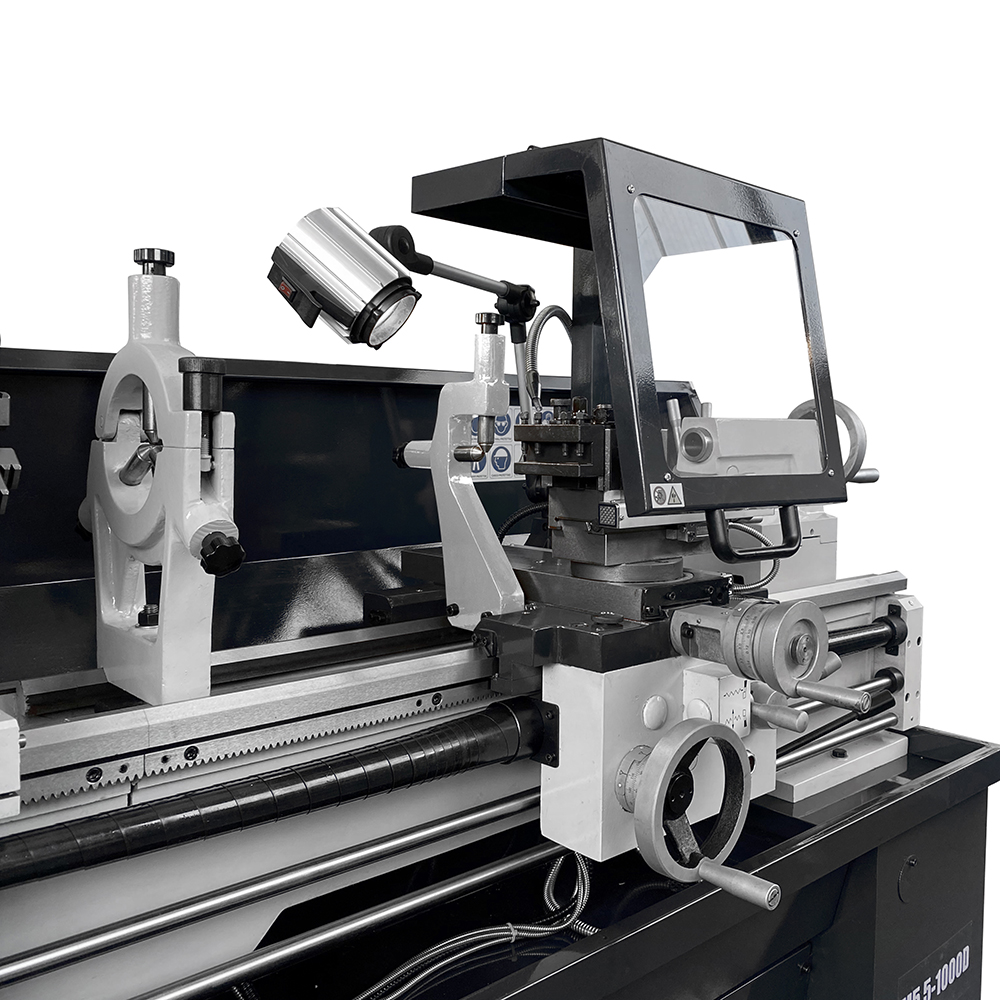

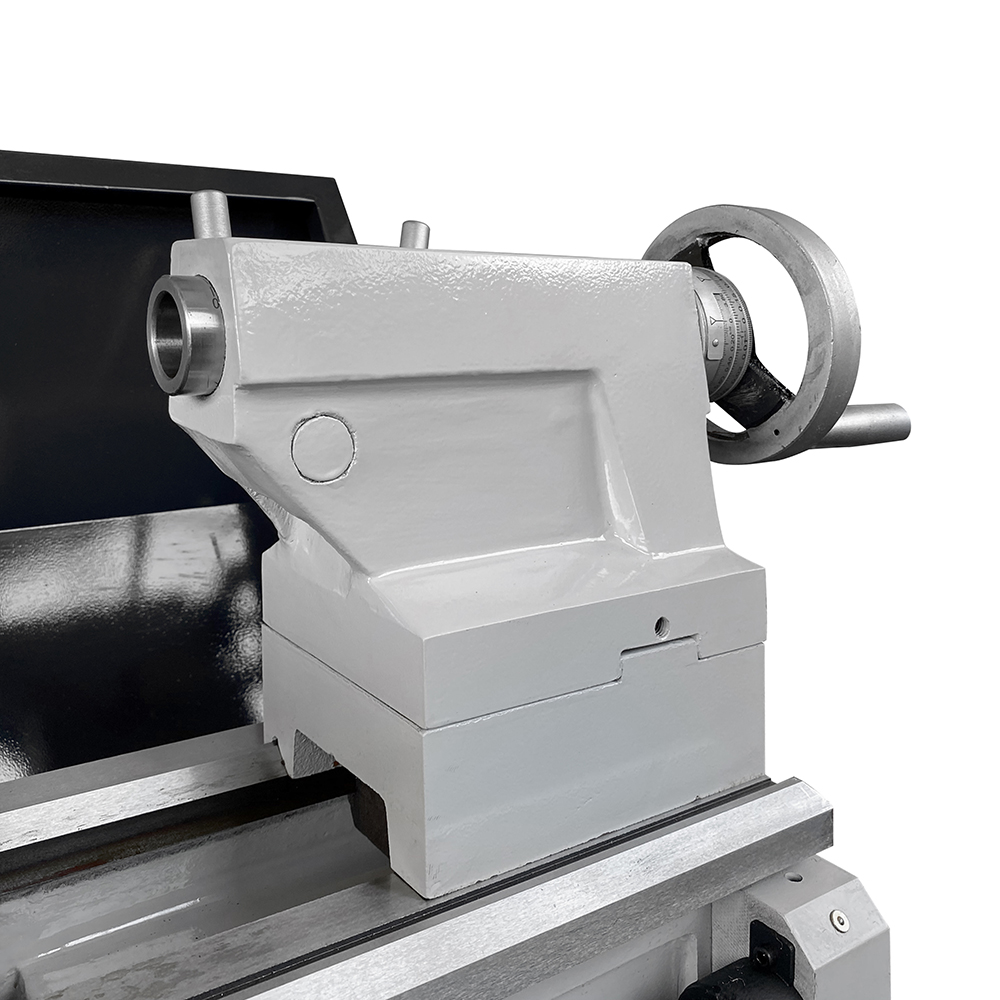

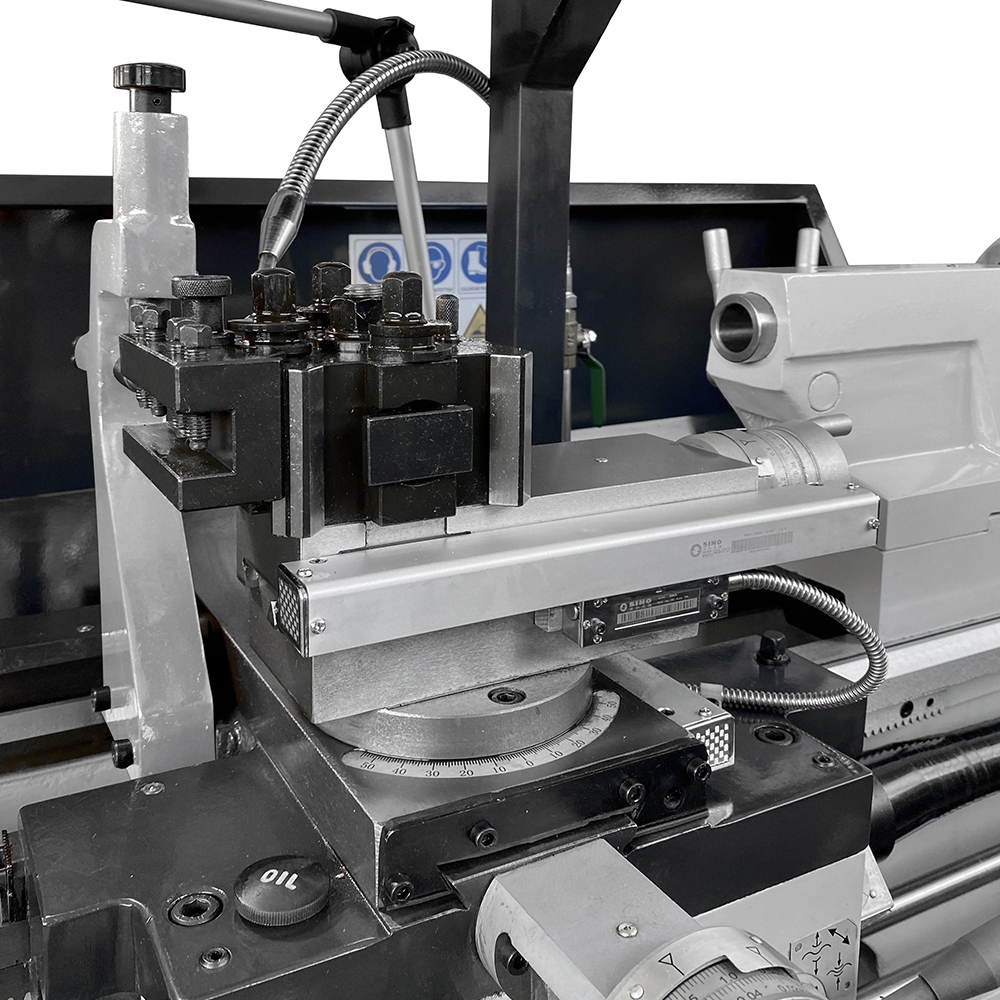

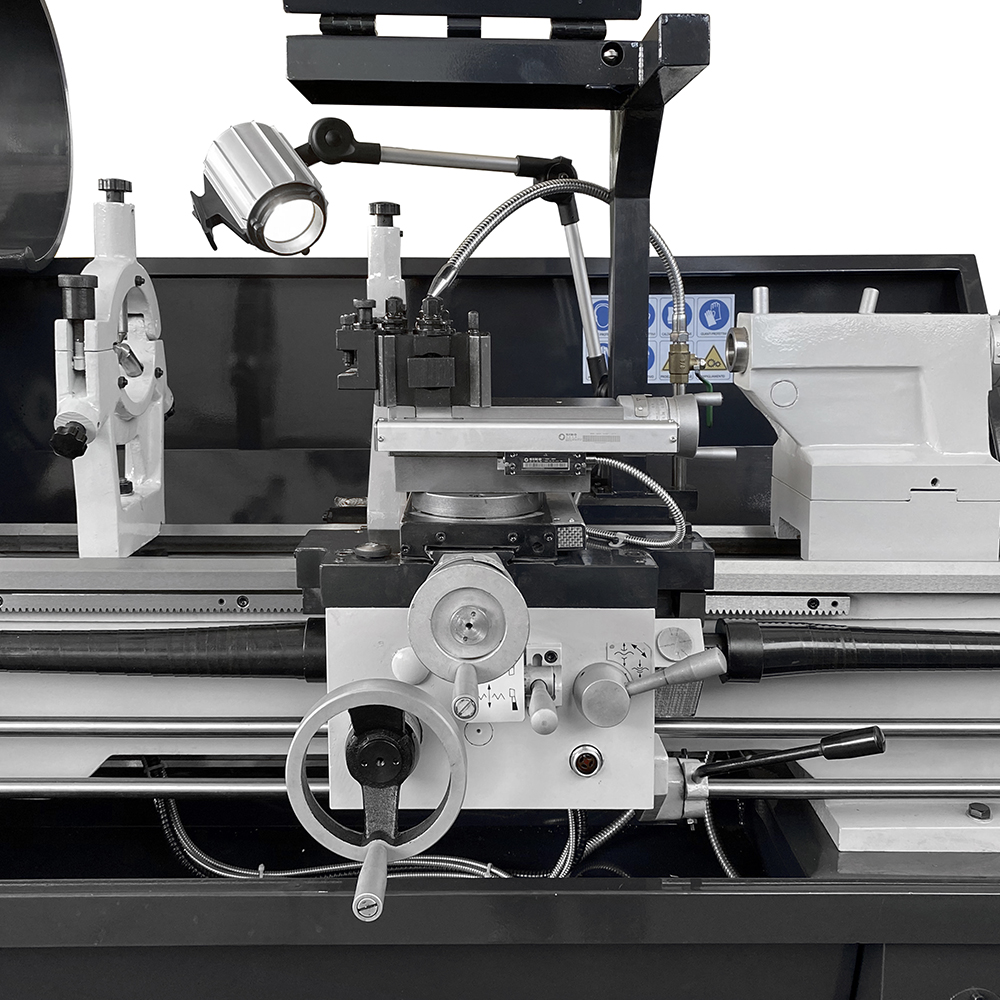

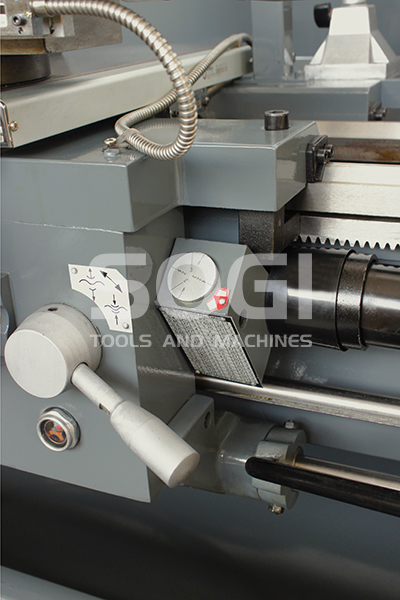

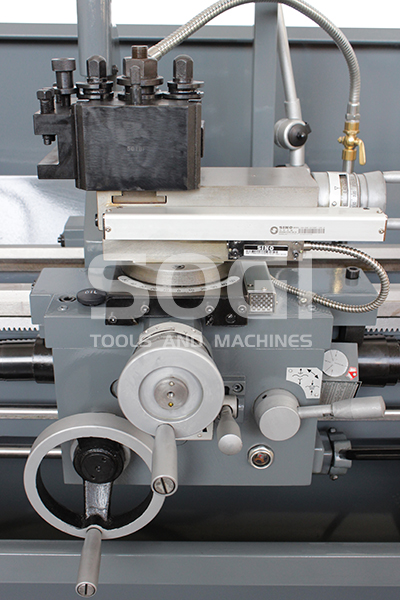

Il tornio industriale SOGI M5.5-1000D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta a cambio rapido permette una regolazione dell'altezza dell'utensile garantendone un preciso allineamento con l'asse mandrino.

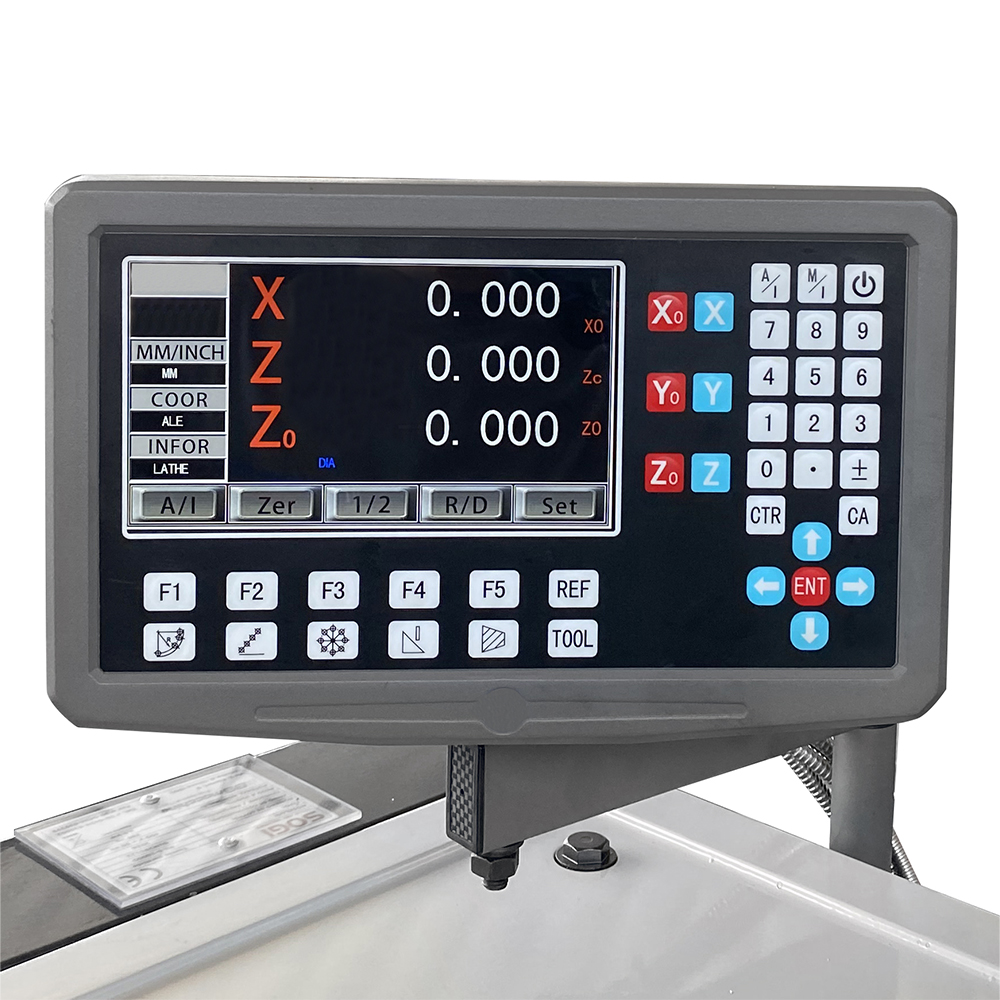

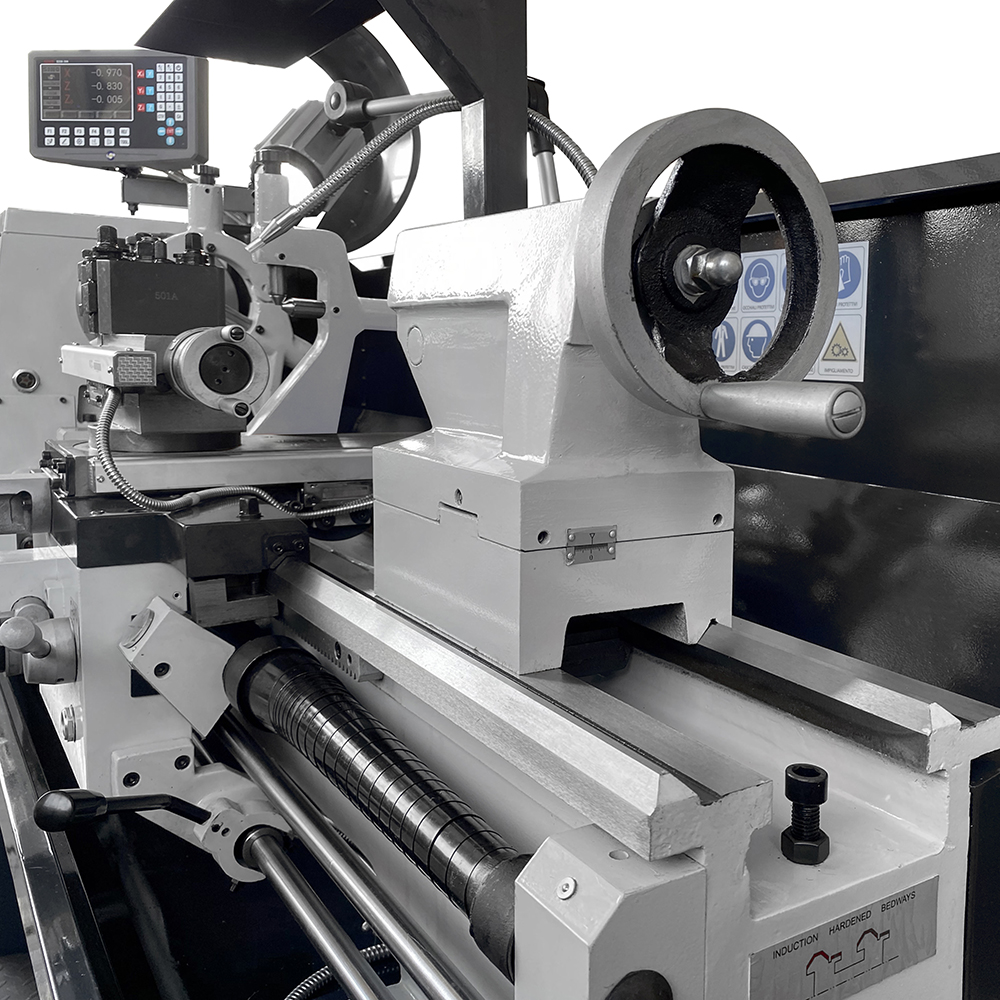

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi con precisioni fino a 0.5 µm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED.

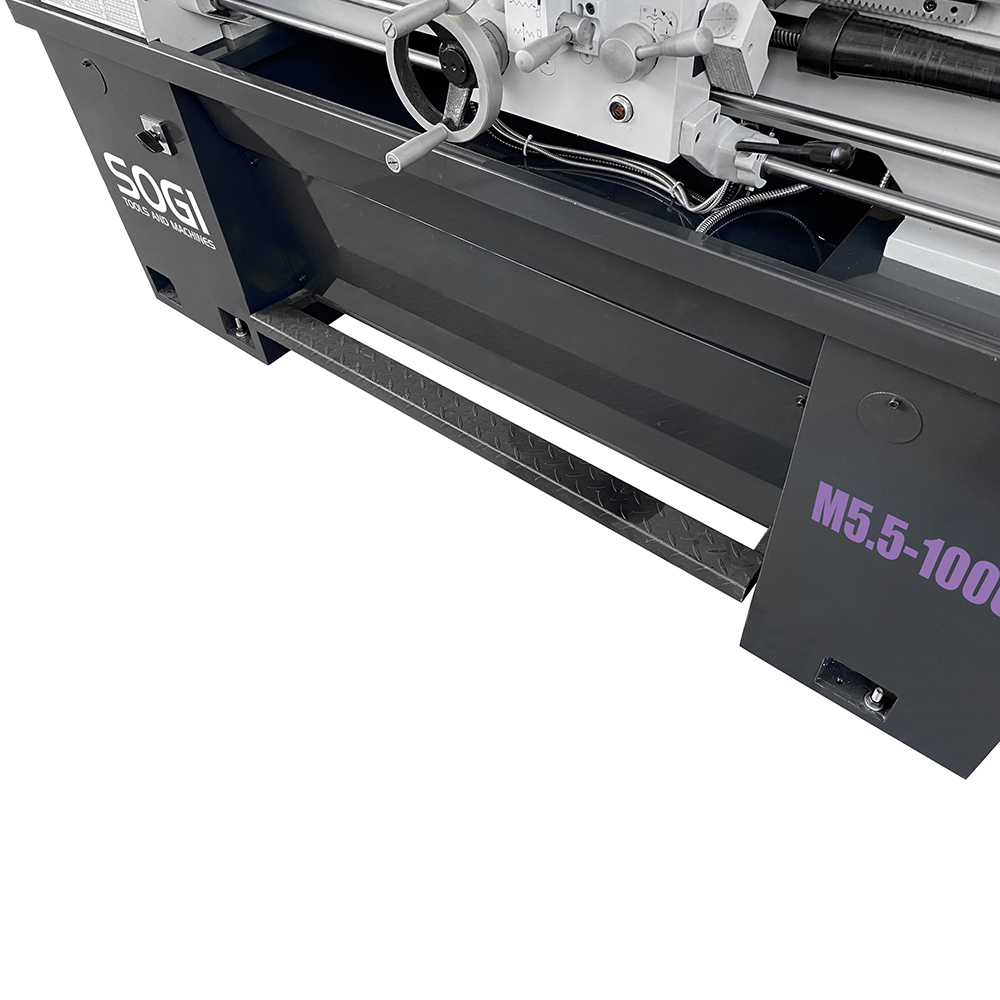

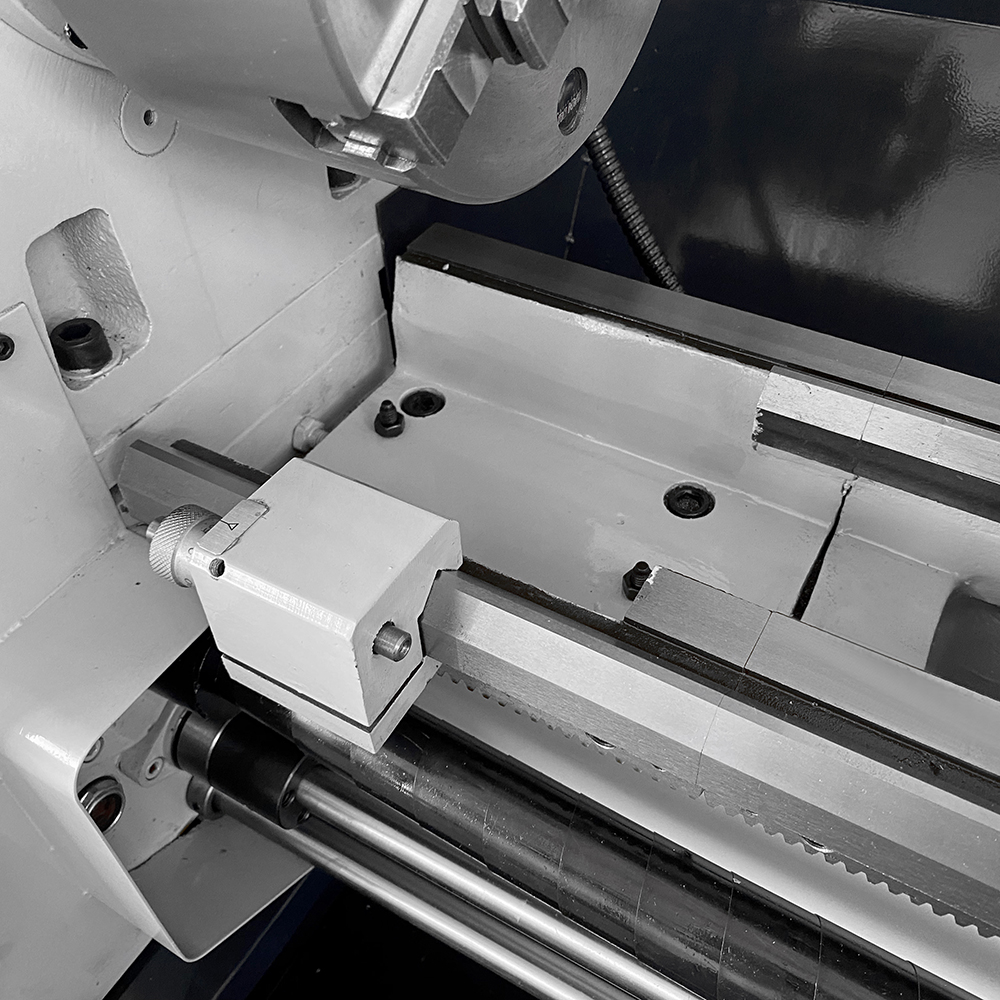

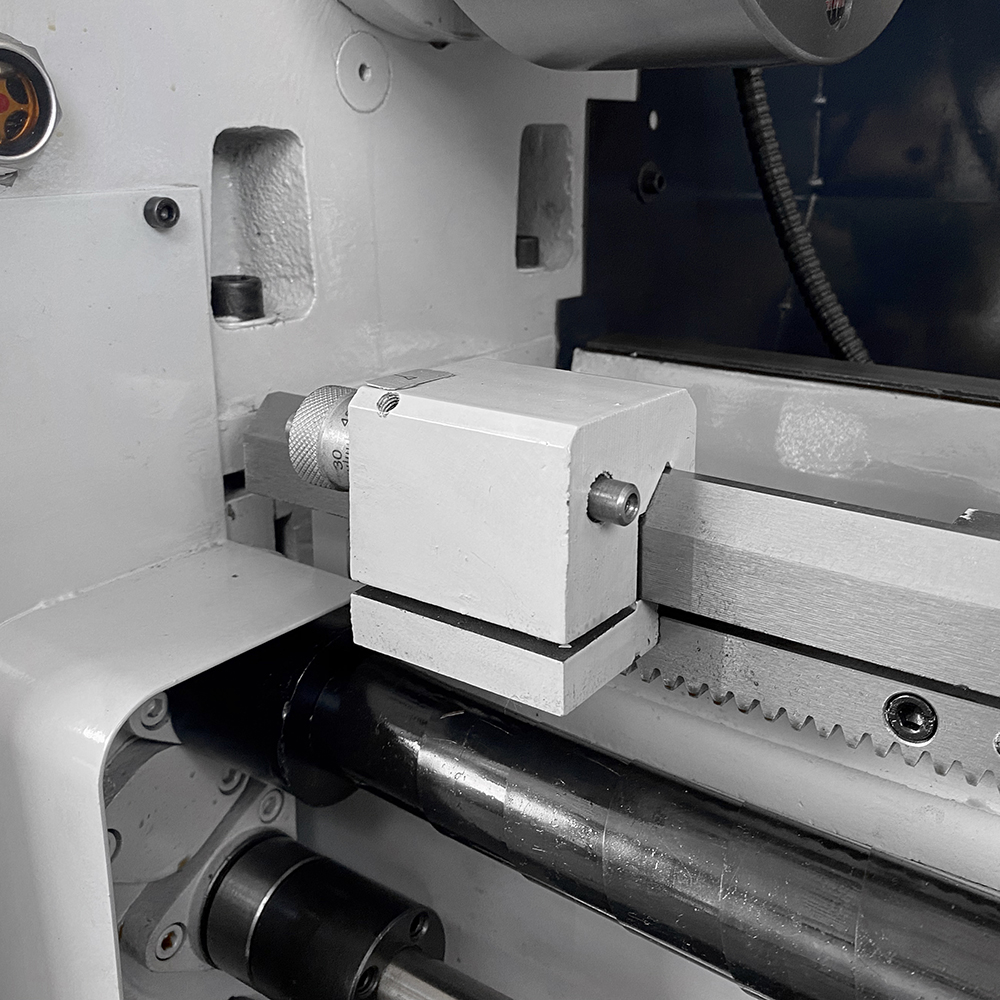

Sempre di serie, il tornio parallelo professionale SOGI M5.5-1000D è fornito di basamento di appoggio in ghisa. Presente anche un comparatore di filettature ed un fermo di riscontro per realizzare pezzi uguali in ripetizione.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche del tornio SOGI M5.5-1000D

  • Distanza tra le punte: 1000 mm
  • Altezza delle punte: 200 mm
  • Diametro ammesso sul banco: Ø 400 mm
  • Diametro ammesso sulla slitta: Ø 260 mm
  • Diametro ammesso sull'incavo: Ø 520 mm
  • Lunghezza tassello: 225 mm
  • Larghezza banco: 210 mm
  • Passaggio barra: Ø 52 mm
  • Diametro mandrino (autocentrante 3+3): Ø 200 mm
  • Attacco mandrino: Camlock D1-5
  • Cono mandrino: CM6
  • Cono cannotto contropunta: CM4
  • Corsa cannotto contropunta: 120 mm
  • Tipologia torretta portautensile: A cambio rapido
  • Sezione massima utensile torretta: 20x20 mm
  • Avanzamenti trasversali: 0,022 ÷ 0,327 mm/giro
  • Avanzamenti longitudinali: 0,043 ÷ 0,653 mm/giro
  • Divisione volantino carrellino: 0,04 mm
  • Divisione volantino cannotto contropunta: 0,02 mm
  • Divisione volantino carro: 0,1 mm
  • Divisione volantino slitta trasversale: 0,05 mm
  • Filettature Metriche: 0,4 ÷ 7,0 mm
  • Filettature Whitworth: 4 ÷ 56 TPI
  • Potenza motore principale: 1,5/2,5 kW
  • Potenza motore emulsivo: 40 W
  • Numero velocità mandrino: 16
  • Range velocità mandrino: 45 ÷ 1800 giri/min
  • Corsa slitta trasversale: 170 mm
  • Corsa carro: 720 mm
  • Corsa carrellino portautensili: 95 mm
  • Potenza nominale macchina: 2,5 kW
  • Tensione/frequenza: 400 V/50 Hz
  • Peso netto: 780 kg
  • Dimensioni di ingombro (L x P x H): 1900 x 750 x 1600 mm

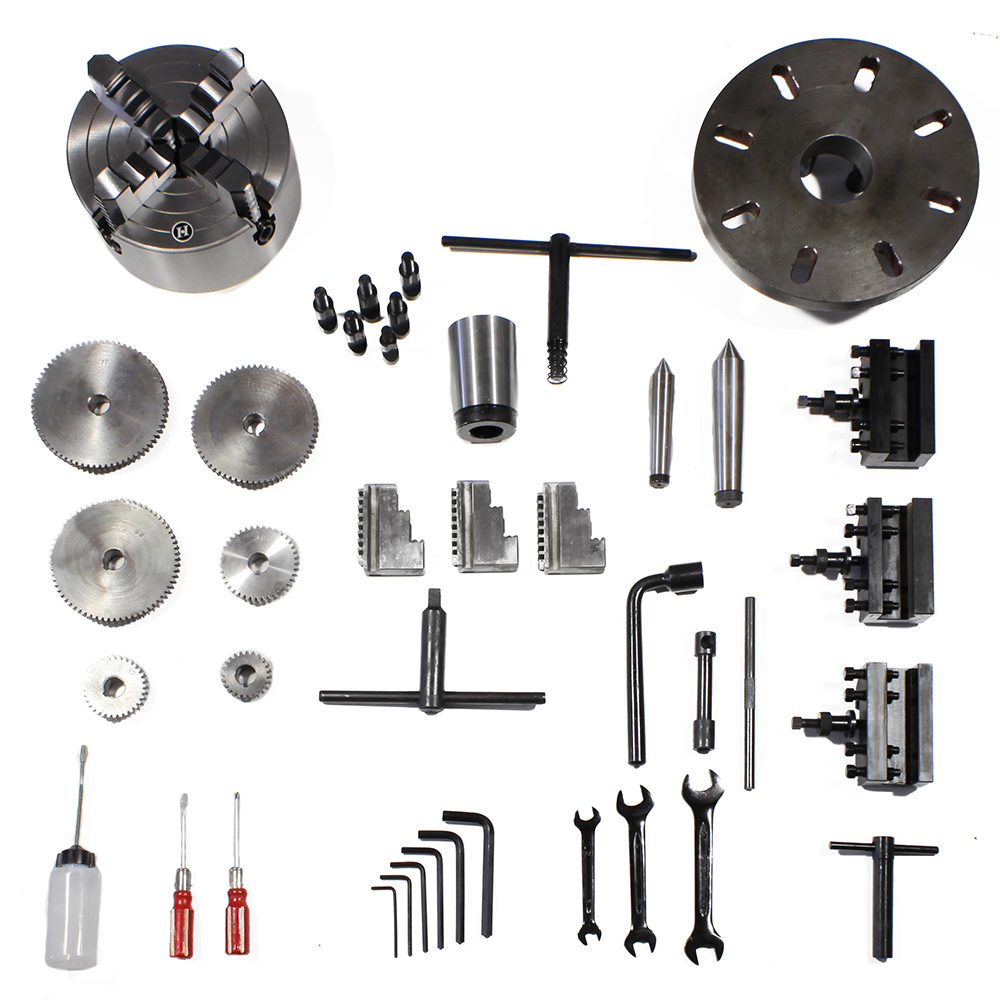

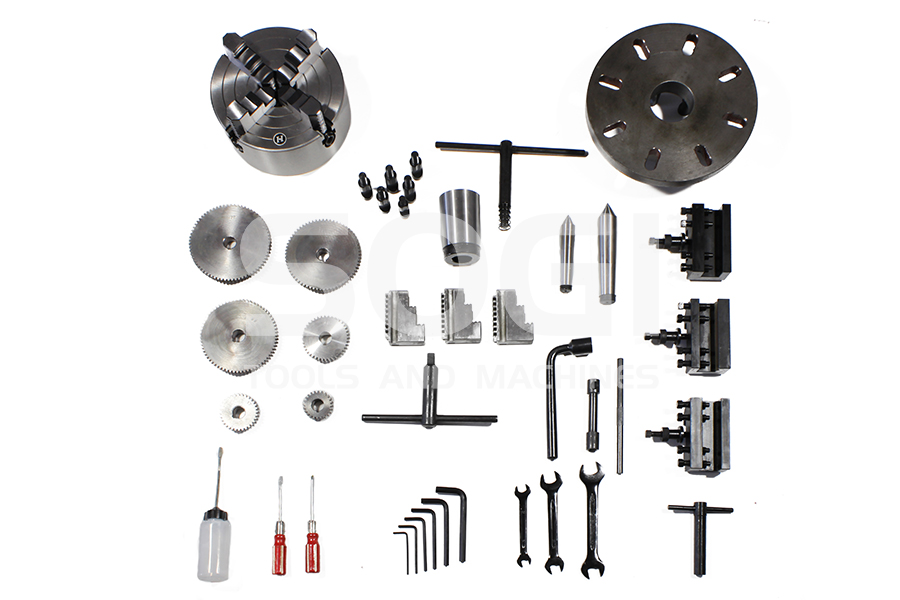

In dotazione

  • N° 1 Mandrino autocentrante 3+3 griffe, Ø 200 mm
  • N° 1 Mandrino 4 griffe indipendenti, Ø 200 mm
  • N° 1 Flangia per mandrino 4 griffe
  • N° 1 Chiave per mandrino autocentrante
  • N° 1 Set di brugole
  • N° 1 Set di cacciaviti
  • N° 1 Set di chiavi di servizio
  • N° 1 Chiave per serraggio utensili
  • N° 1 Chiave per serraggio cartelle
  • N° 2 Contropunte fisse
  • N° 1 Bussola di riduzione
  • N° 1 Set di ingranaggi per filettature
  • N° 1 Oliatore
  • N° 4 Cartelle per la torretta a cambio rapido
  • N° 1 Cassetta degli attrezzi
  • N° 1 Basamento di appoggio macchina
  • N° 2 Lunette (1 fissa, 1 mobile)
  • Garanzia: 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
