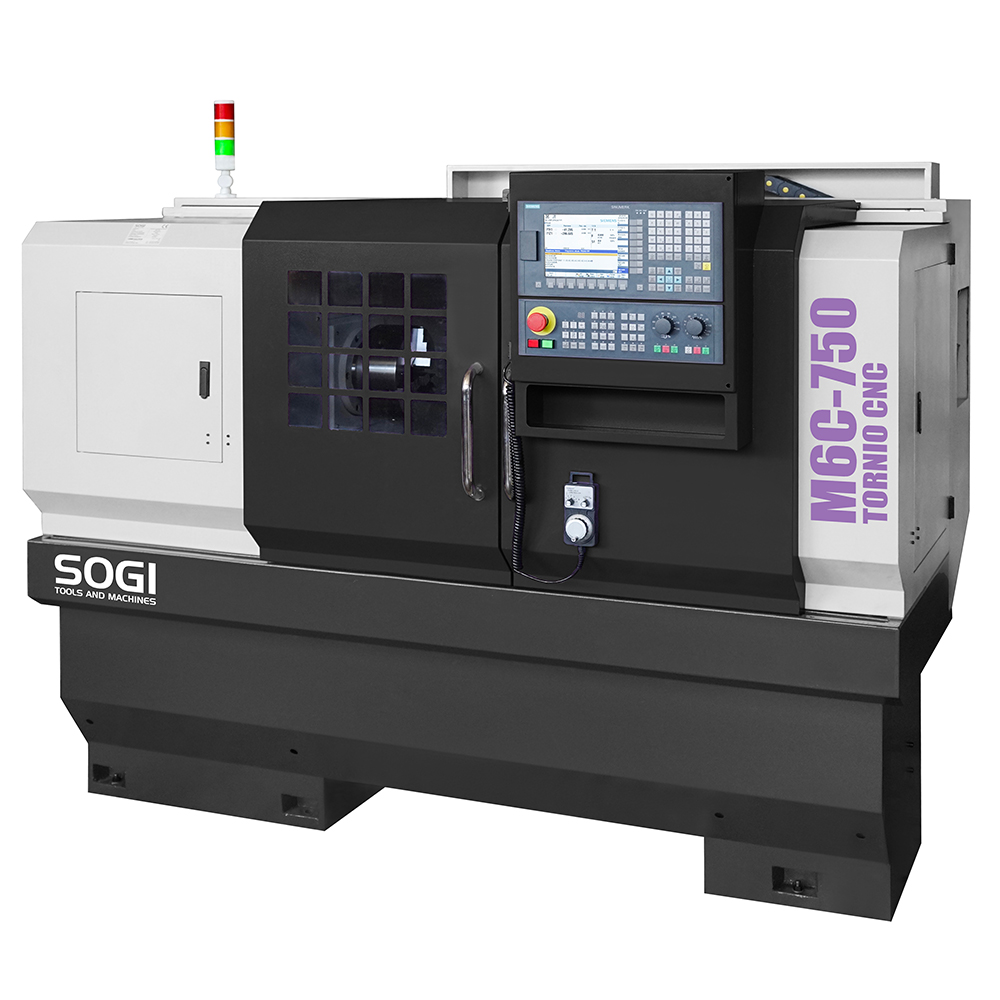

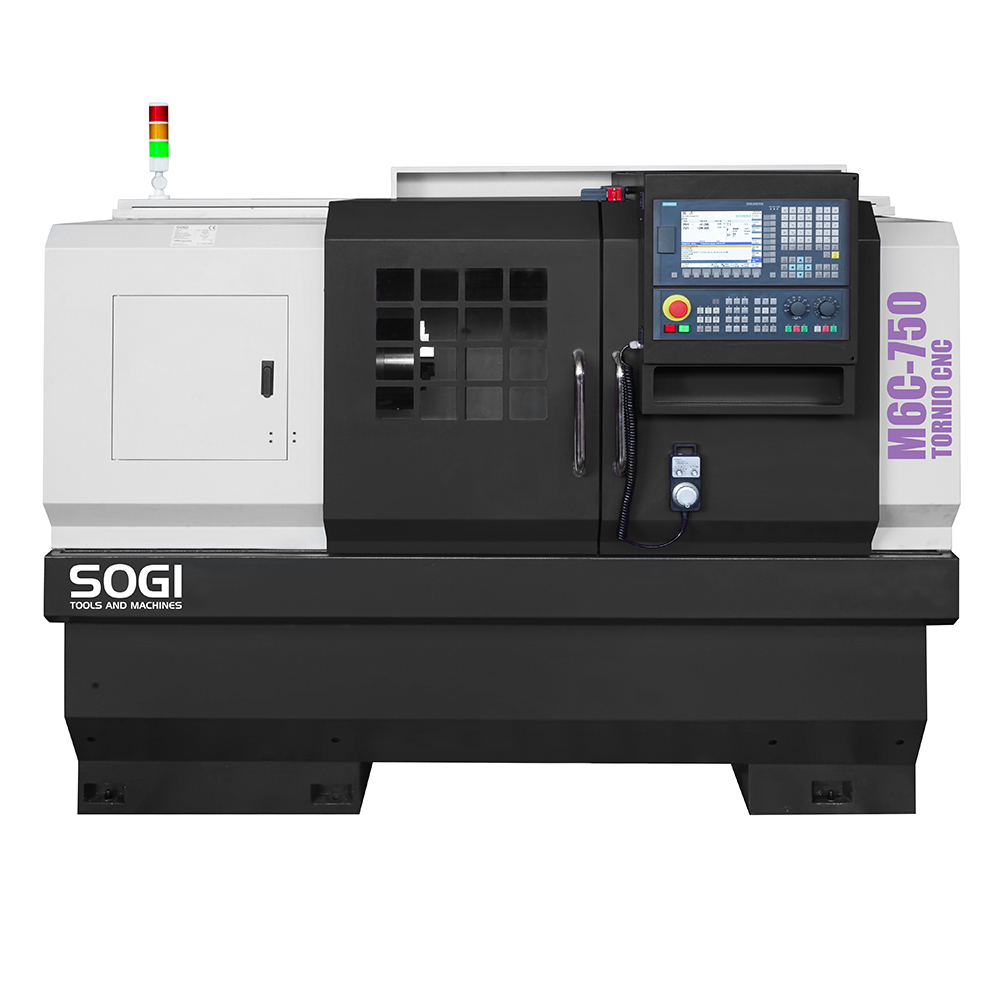

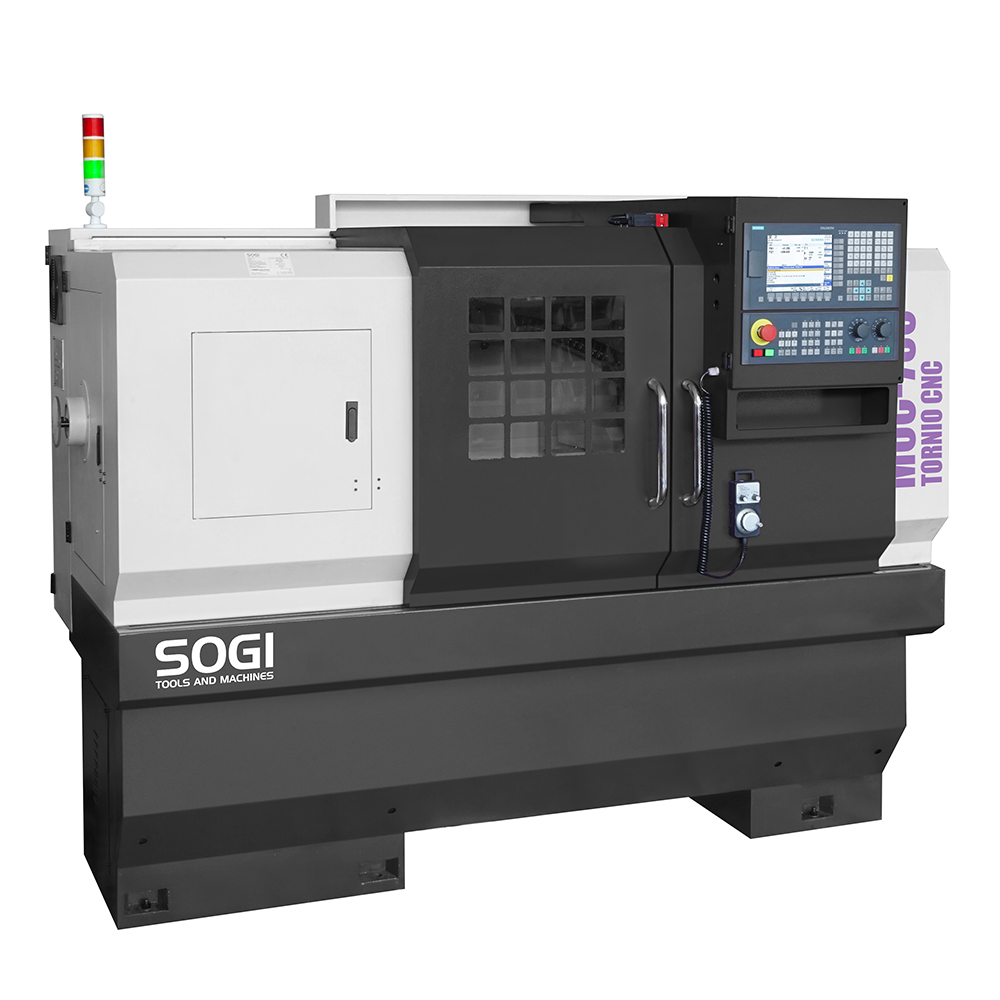

Tornio ad autoapprendimento SOGI M6C-750 400x750 mm - controllo numerico SIEMENS 808D + accessori

800SGI0830 SOGI

31900,00
1

Description

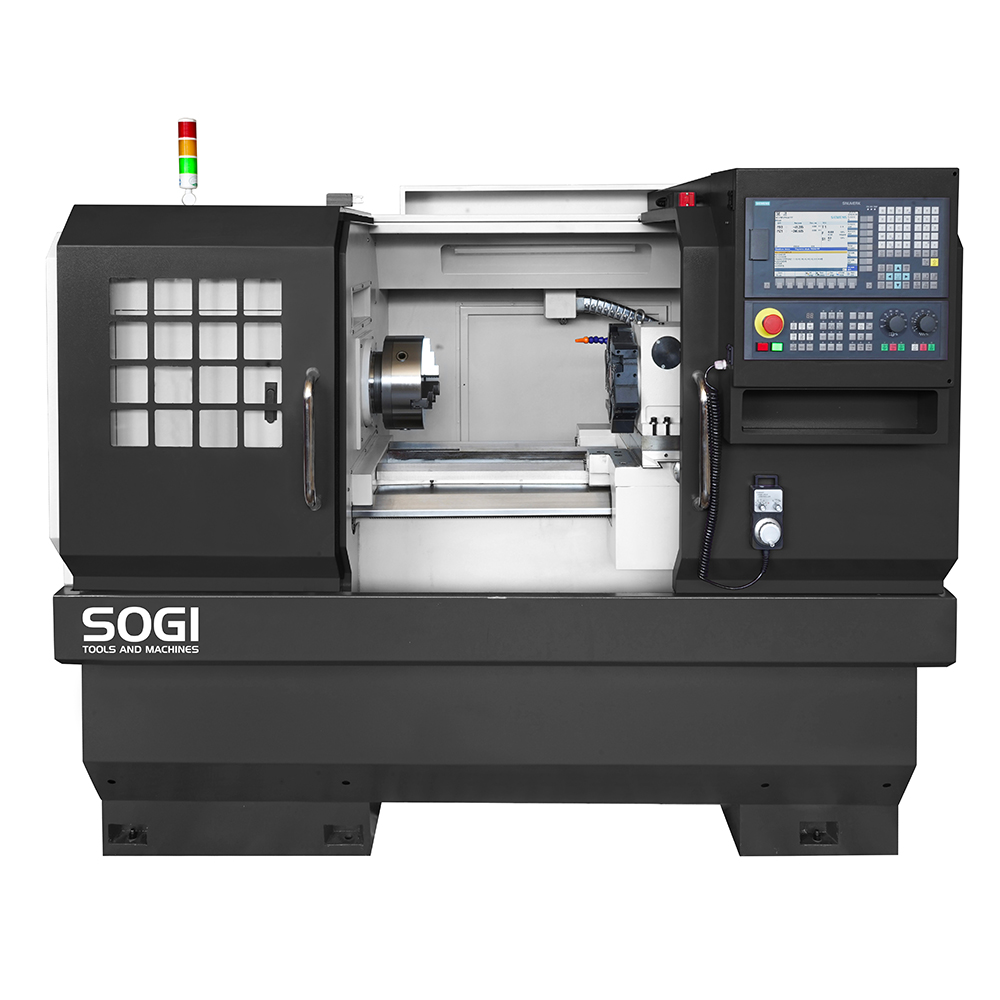

Il tornio ad autoapprendimento CNC SOGI M6C-750 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. I suoi punti di forza sono la modularità e la flessibilità di utilizzo, che rendono questa macchina rivoluzionaria ed all'avanguardia nel settore industriale.

La solidità del tornio CNC SOGI M6C-750 è garantita dalla combinazione di una struttura in ghisa sferoidale e lamiera verniciata a polveri con un bancale in ghisa sottoposto a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

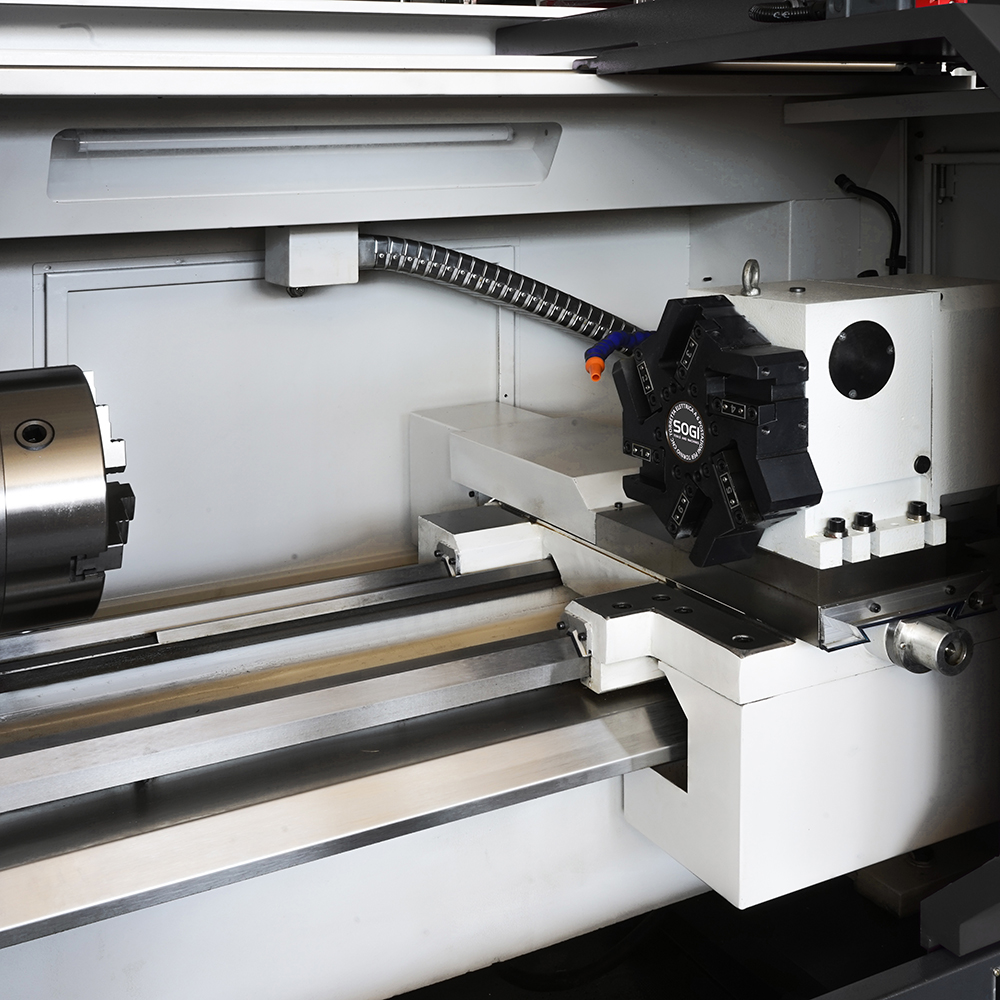

Il carro scorre lungo guide prismatiche temprate e rettificate, mentre le sue slitte si muovono lungo guide a coda di rondine. Gli assi sono azionati da servomotori sincroni a magneti permanenti controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurando un'elevata ripetibilità nel tempo.

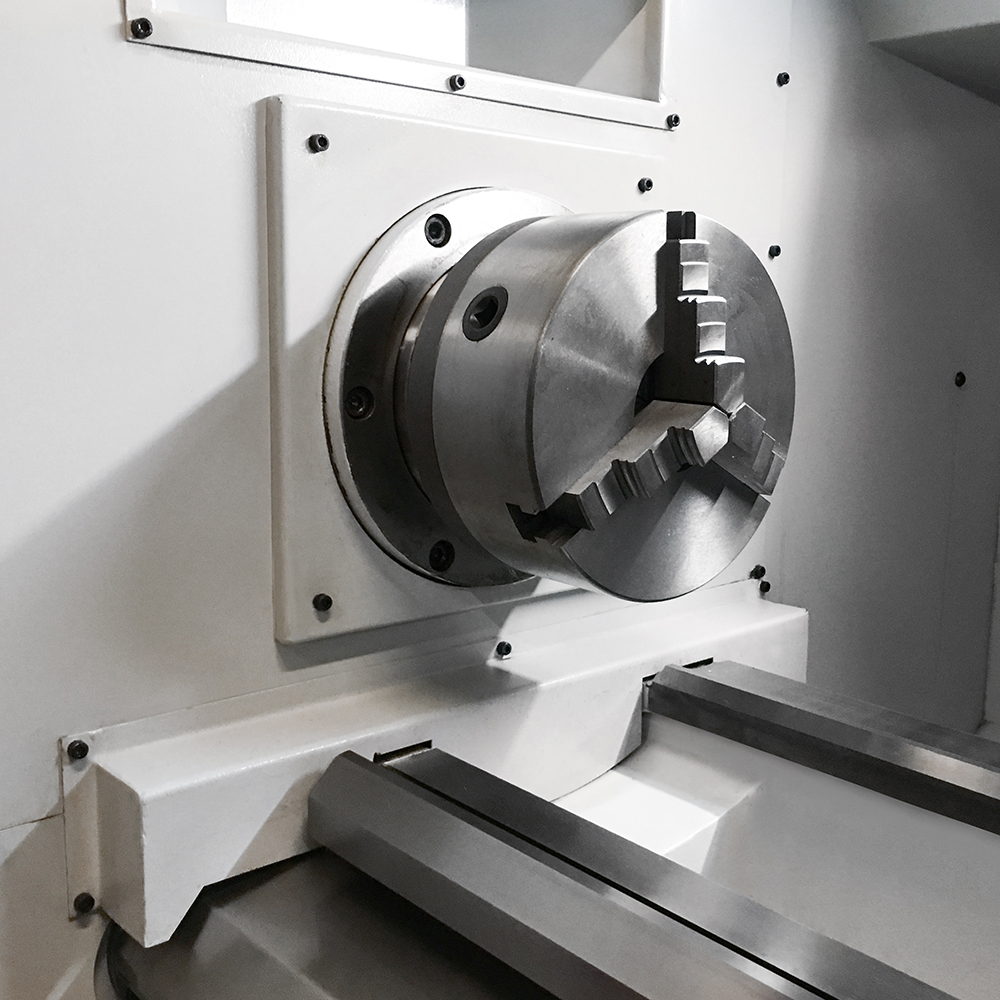

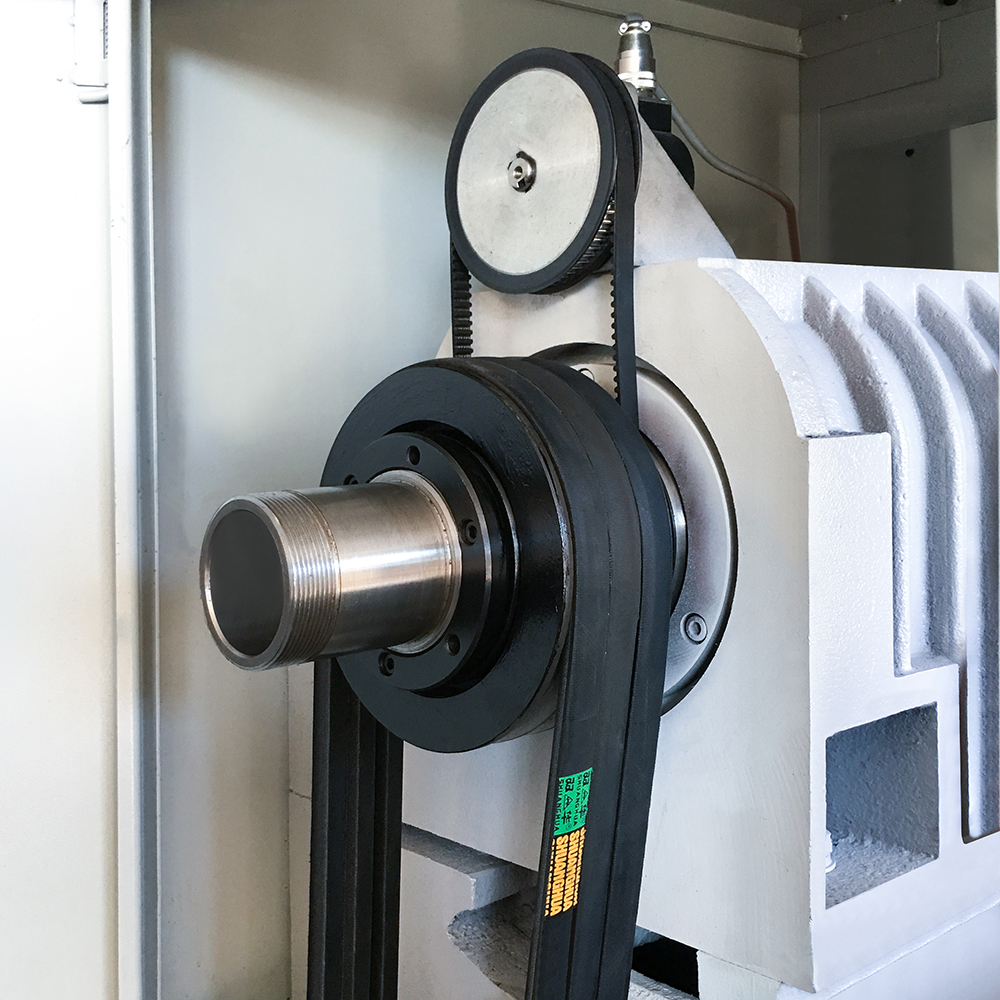

Il mandrino, a tre griffe autocentrante, è supportato da cuscinetti di alta precisione ed è azionato da un motore trifase efficiente e compatto. La torretta portautensile è motorizzata a 4 posizioni: può ospitare utensili da taglio dalle dimensioni massime di 20 x 20 mm.

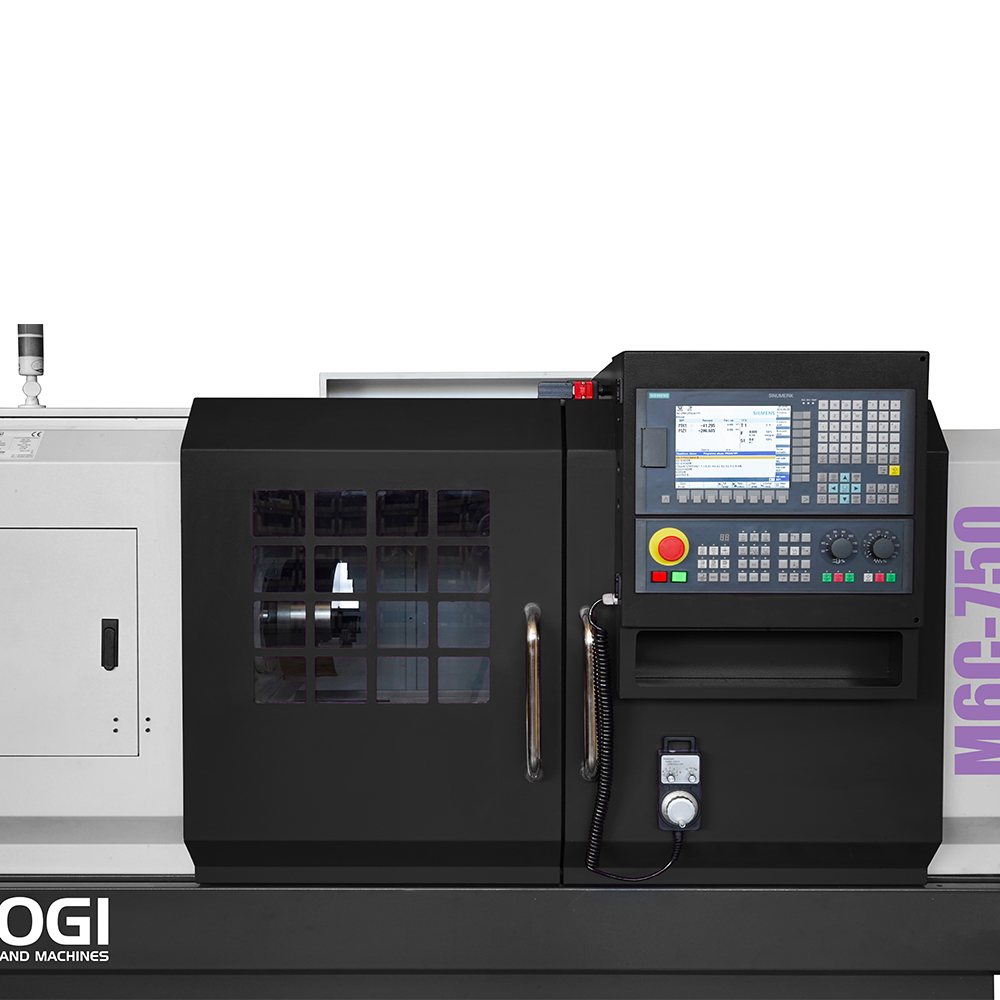

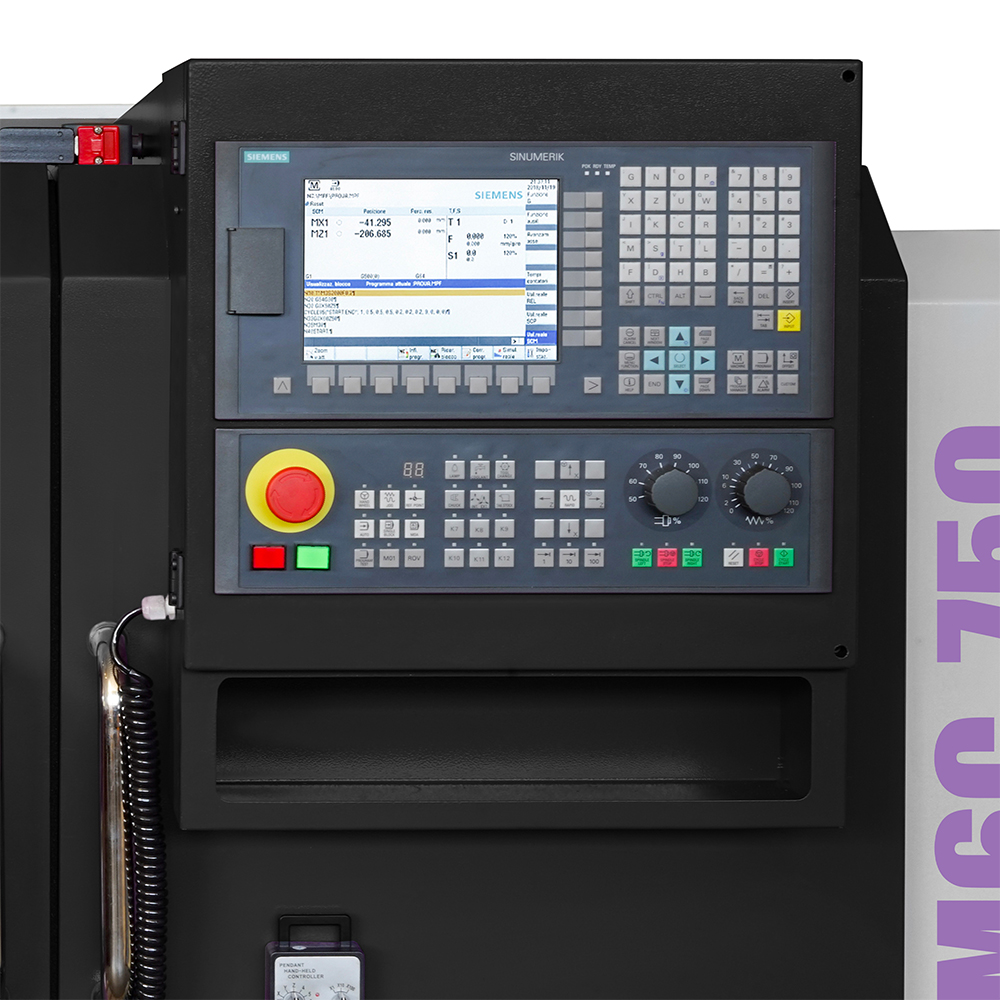

Il tornio a controllo numerico SOGI M6C-750 vanta di serie un'unità di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D. Il pannello operatore ha un display a colori da 8,4", una tastiera CNC completa QWERTY ed un'interfaccia USB sul frontalino. In maniera del tutto intuitiva, è possibile impostare una vasta gamma di cicli di lavoro predefiniti per realizzare forature, svasature, gole, filettature ecc. Una mini-tastiera operativa consente, inoltre, di eseguire piccole lavorazioni in manuale in condizioni di assoluta sicurezza (avanzamenti ridotti al minimo).

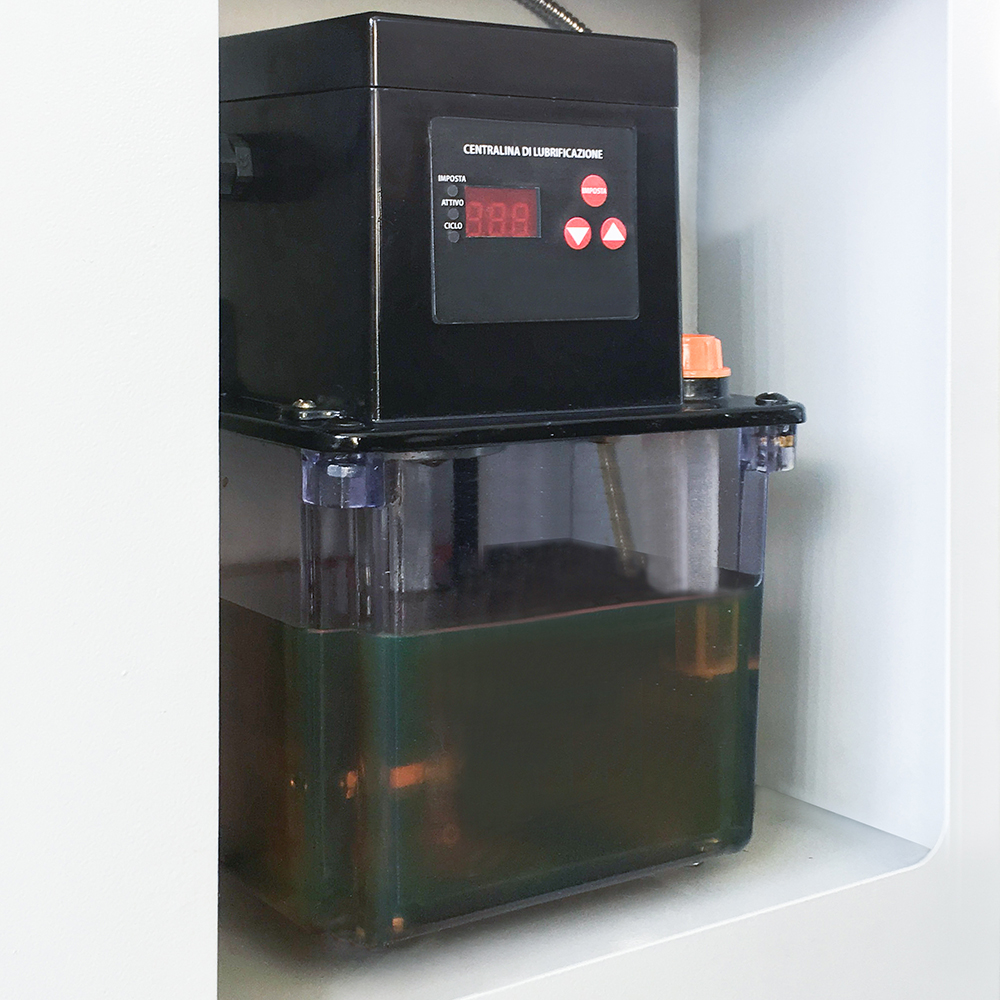

La macchina è provvista di impianto di illuminazione led, sistema di lubrificazione guide centralizzato ed impianto di lubrorefrigerazione, tutto di serie.

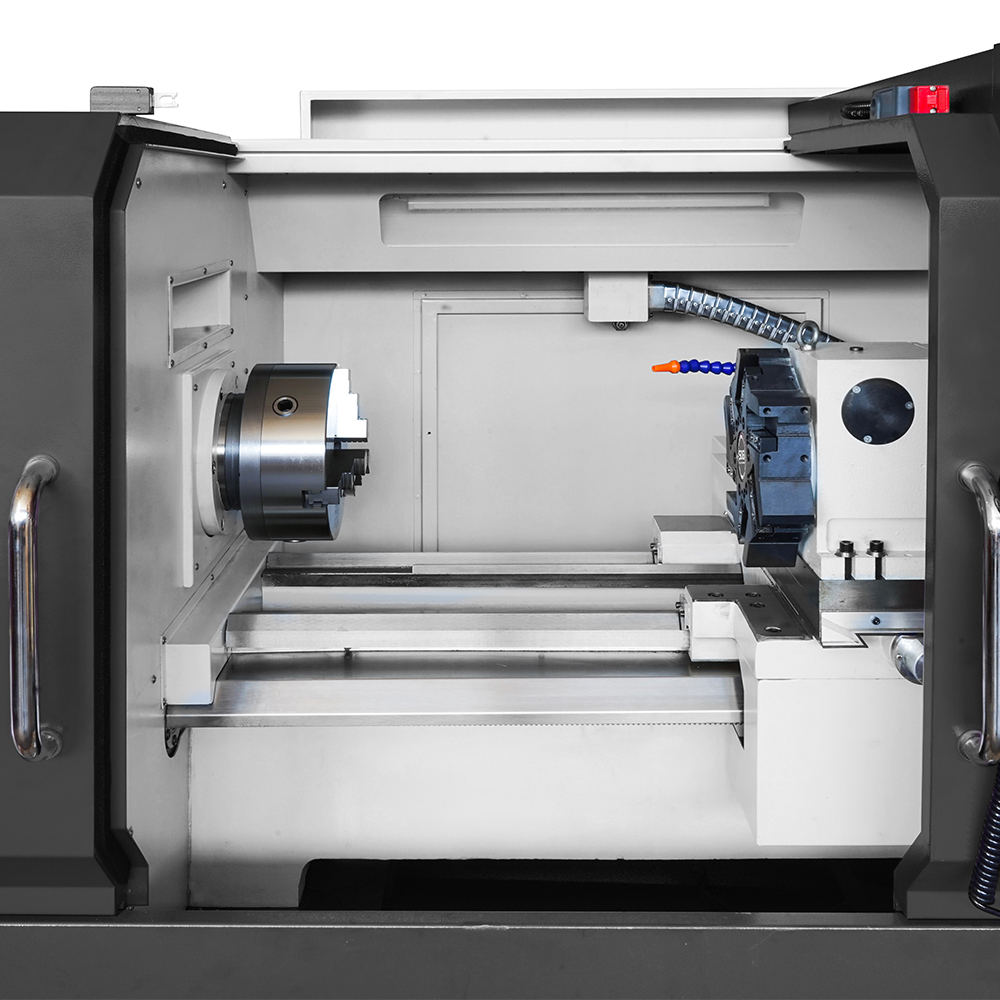

Il centro di tornitura SOGI M6C-750 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali in lamiera e policarbonato controllate da elettro-serratura e tre finestre interbloccate (di cui due laterali ed una frontale) in lamiera. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di manutenzione, carico/scarico pezzo e favoriscono l'ispezione visiva del pezzo in lavorazione.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del tornio CNC SOGI M6C-750

  • Distanza tra le punte: 750 mm
  • Altezza punte: 200 mm
  • Diametro massimo tornibile sul banco: 400 mm
  • Diametro massimo tornibile sul carro: 200 mm
  • Diametro foro mandrino (passaggio barra): 60 mm
  • Diametro mandrino (autocentrante 3+3): 250 mm
  • Attacco mandrino: Flangiato

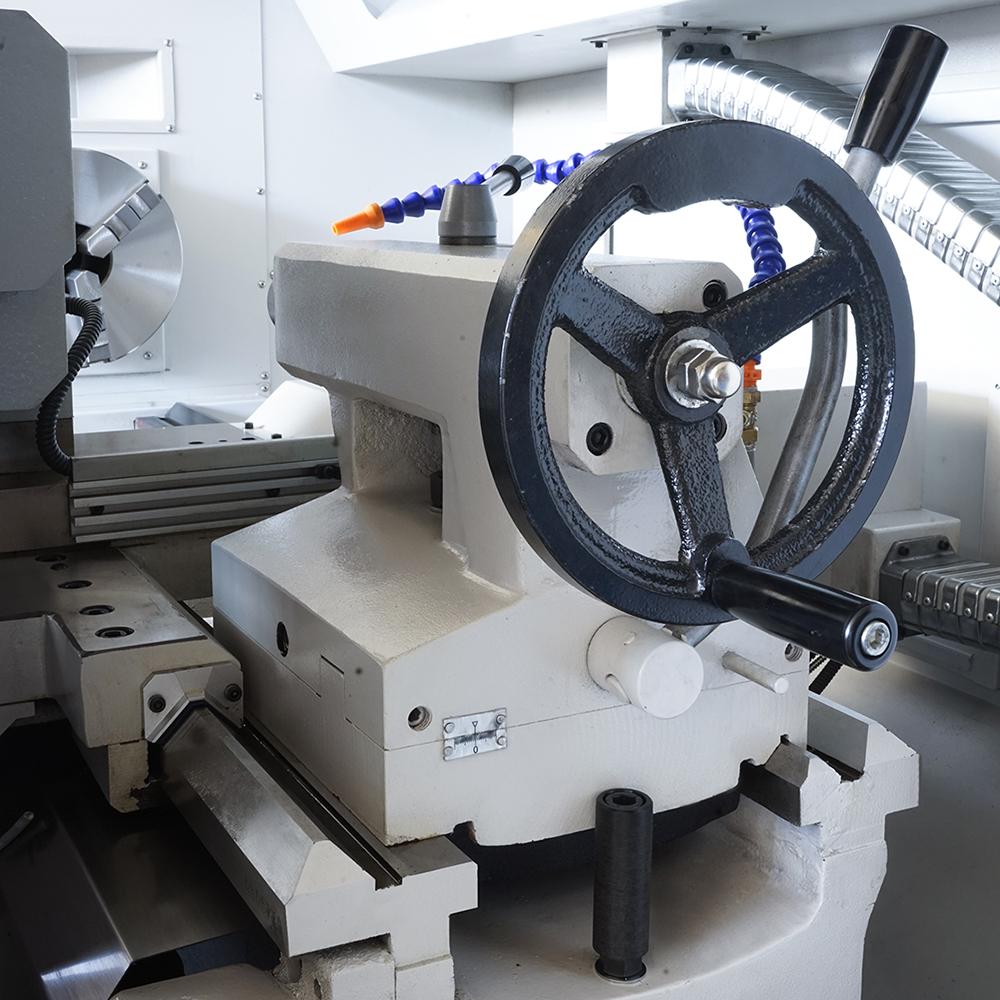

  • Conicità contropunta: CM 4
  • Corsa cannotto contropunta: 100 mm
  • N° posizioni torretta portautensile: 4
  • Sezione massima utensile torretta: 20 x 20 mm
  • Velocità di avanzamento asse X (trasversale): 40 mm/giro
  • Velocità di avanzamento asse Z (longitudinale): 60 mm/giro
  • Velocità in rapido asse X: 4000 mm/giro
  • Velocità in rapido asse Z: 6000 mm/giro
  • Accuratezza del posizionamento: ± 0,001 mm
  • Ripetibilità: ± 0,001 mm
  • Motore mandrino: 5,5 kW
  • Motore asse X: 1,0 kW
  • Motore asse Z: 1,0 kW
  • Pompa del refrigerante: 0,12 kW
  • Velocità di rotazione mandrino: 150 - 2000 giri/min
  • Angolo di rotazione torretta portautensile: 360°
  • Corsa massima asse X: 180 mm
  • Corsa massima asse Z: 840 mm
  • Controllo numerico (CN): Siemens SINUMERIK 808D
  • Dimensioni display pannello di controllo: 8,4"
  • Potenza nominale macchina: 8,0 kW
  • Tensione/frequenza: 400/50 V/Hz
  • Dimensioni d'ingombro (senza imballo): 2100 x 1550 x 1650 mm
  • Peso netto approssimativo (senza imballo): 1600 kg

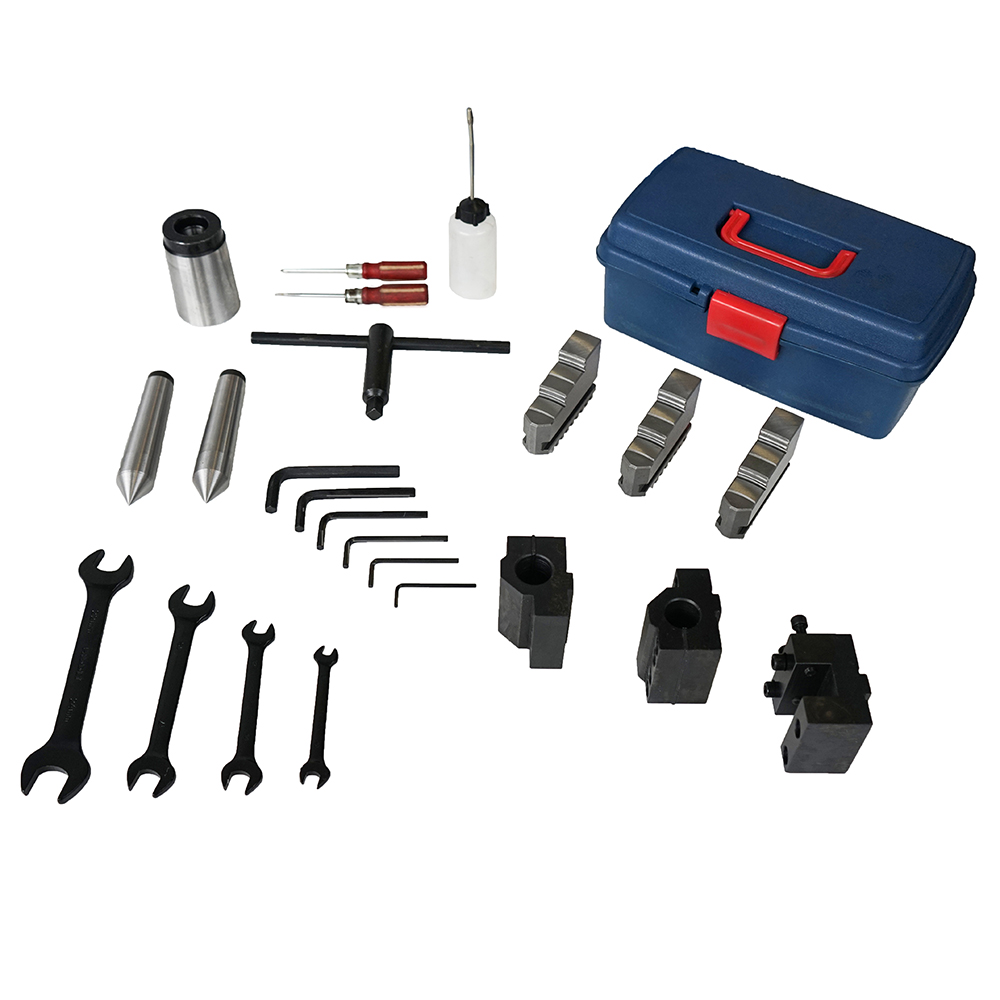

In dotazione

  • N° 1 mandrino autocentrante 3 + 3 griffe
  • N° 1 chiave per mandrino
  • N° 1 chiave di regolazione viti della torretta
  • N° 1 set di brugole
  • N° 1 set di chiavi di servizio
  • N° 1 set di cacciaviti
  • N° 1 bussola di riduzione
  • N° 2 contropunte fisse
  • N° 1 paio di chiavi per abilitazione porte
  • N° 6 piedini di livellamento regolabili
  • N° 1 oliatore
  • N° 1 cassetta degli attrezzi
  • Garanzia: 12 mesi
