Centro di lavoro CNC SOGI CDL-450 con SIEMENS SINUMERIK 808D ADVANCED - mandrino BT 40

800SGI0870 SOGI

38000,00 (iva esclusa)
1

Description

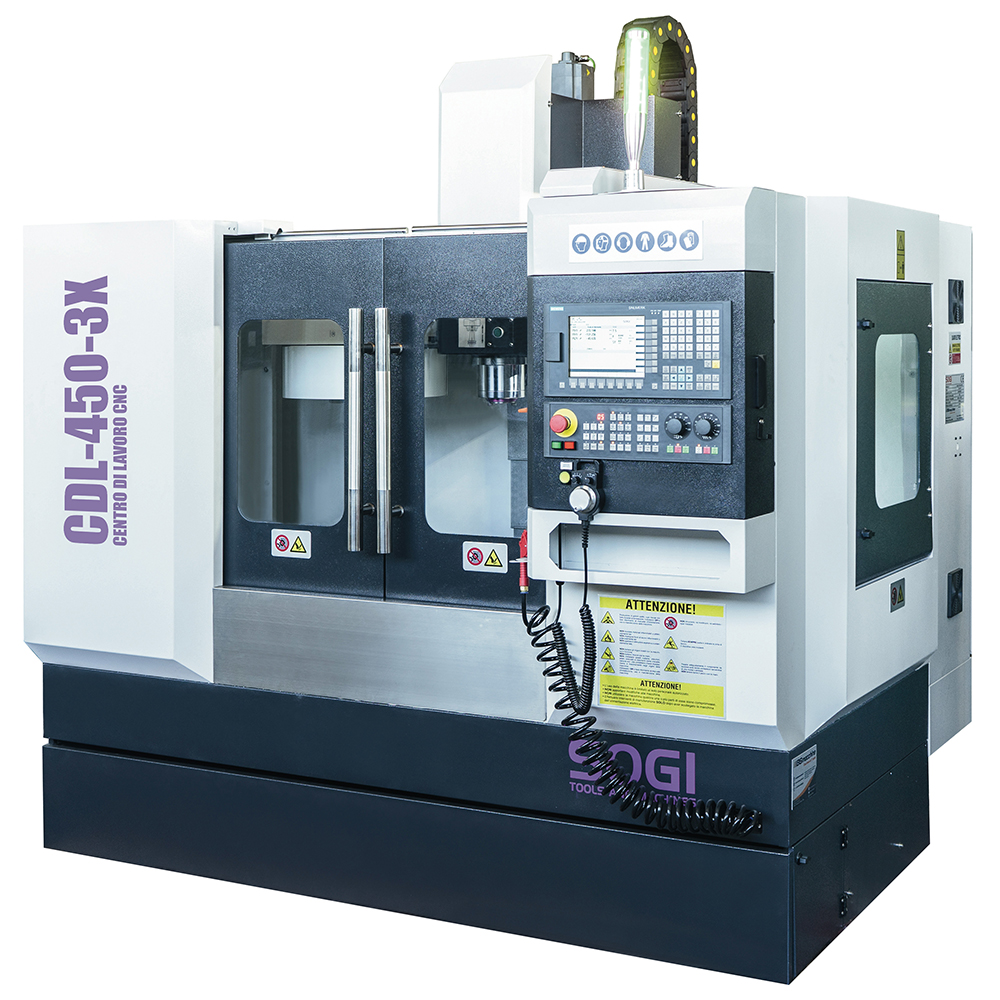

Il centro di lavoro verticale SOGI CDL-450 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. Grazie alla sua versatilità d'utilizzo, la macchina si presta particolarmente bene ad un impiego nel campo industriale e prototipazione per la messa a punto di componenti più o meno complessi garantendo un'elevata precisione nel risultato (giunti, alberi di trasmissione ecc.).

La solidità del centro di lavoro SOGI CDL-450 è garantita da una struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

La tavola ed il gruppo testa scorrono su apposite guide lineari rettificate di fattura taiwanese, con pattini a ricircolo di sfere, e sono azionati da servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un'elevata ripetibilità nel tempo.

Il cambio utensile è automatico, affidabile ed estremamente rapido, grazie ad un ATC a ombrello a 12 posizioni. Il caricamento dell'utensile avviene con estrema precisione per mezzo di un sistema navetta-carosello. Il mandrino, anch'esso realizzato in Taiwan, ha un attacco BT 40, è supporto da cuscinetti di alta precisione ed è azionato da un servomotore AC.

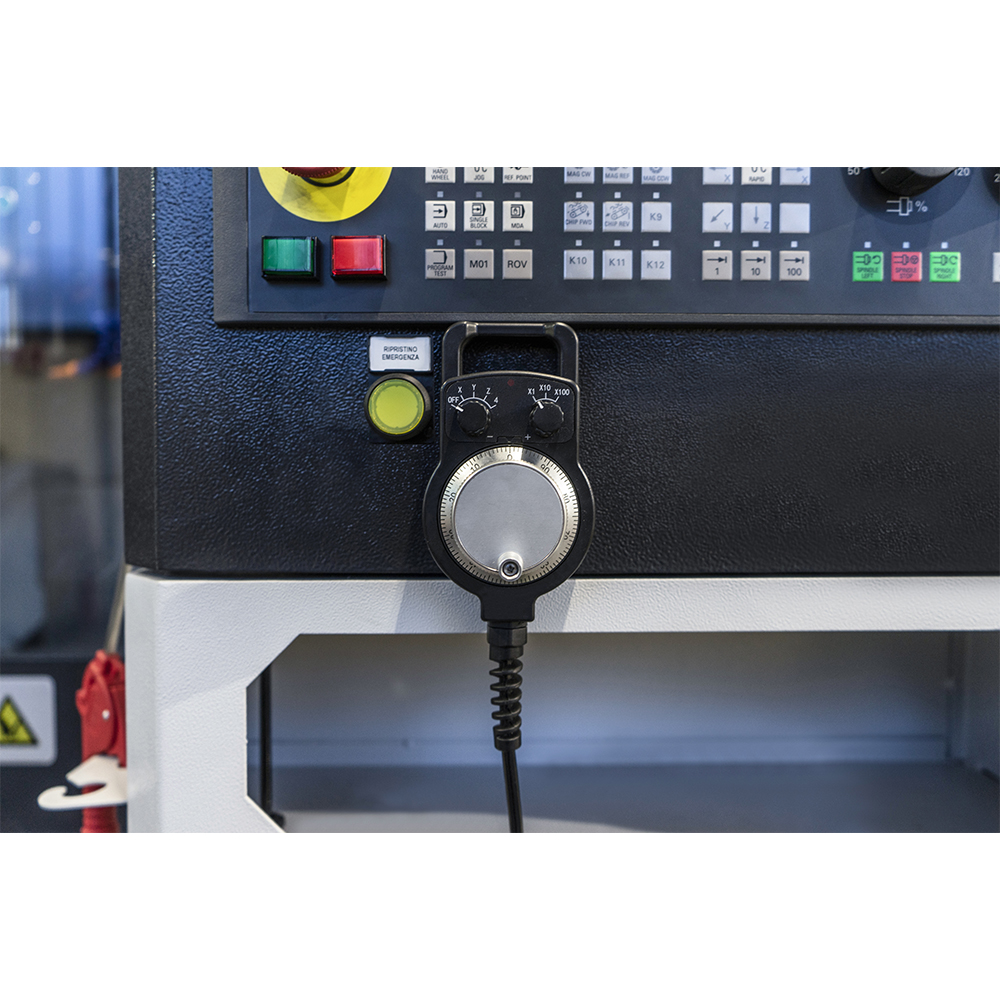

Il centro di lavoro SOGI CDL-450 vanta di serie un pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D ADVANCED. Il pannello operatore è realizzato in pressofusione di magnesio ad alta resistenza e comprende: un display a colori da 8,4", una tastiera CNC completa QWERTY ed un'interfaccia USB sul frontalino.

La macchina è provvista di impianto di illuminazione led, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione, tutto di serie. Inoltre, grazie ad un impianto pneumatico concepito ad hoc, è possibile insufflare aria all'interno del tirante mandrino ed in prossimità della zona di lavoro per liberare le superfici da eventuali trucioli e/o detriti preservandone l'integrità di funzionamento.

Il centro di lavoro SOGI CDL-450 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali e due finestre laterali interbloccate, realizzate in lamiera e policarbonato di alta qualità. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l'ispezione visiva del pezzo in lavorazione.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro di lavoro SOGI CDL-450

  • Corsa asse X (longitudinale): 450 mm
  • Corsa asse Y (trasversale): 320 mm
  • Distanza min-max naso mandrino - tavola: 112 ÷ 635 mm
  • Dimensioni tavola (L x P x H): 800 x 260 x 30 mm
  • Carico max tavola: 350 kg
  • Numero cava a T: 3
  • Larghezza cava a T: 16 mm
  • Interasse cave a T: 75 mm
  • Attacco cono mandrino: BT 40
  • Corsa asse Z (verticale): 525 mm
  • Velocità max di rotazione mandrino: 8000 giri/min
  • Distanza max asse mandrino - colonna: 340 mm
  • Avanzamenti di lavoro asse X: 1 ÷ 10000 mm/min
  • Avanzamenti di lavoro asse Y: 1 ÷ 10000 mm/min
  • Avanzamenti di lavoro asse Z: 1 ÷ 10000 mm/min
  • Avanzamenti rapidi asse X: 18000 mm/min
  • Avanzamenti rapidi asse Y: 18000 mm/min
  • Avanzamenti rapidi asse Z: 16000 mm/min
  • Accuratezza del posizionamento: ± 0,02 mm
  • Ripetibilità: ± 0,008 mm
  • Potenza motore mandrino: 3,7 kW
  • Potenza motore asse X: 1,0 kW
  • Potenza motore asse Y: 1,0 kW
  • Potenza motore asse Z: 2,0 kW
  • Potenza motore magazzino utensili: 60 W
  • Potenza pompa impianto refrigerante: 250 W
  • Potenza pompa impianto lubrificante: 25 W
  • Tipologia cambio utensile: A ombrello
  • Magazzino utensili: 12 posizioni
  • Controllo numerico: Siemens SINUMERIK 808D ADVANCED
  • Potenza nominale macchina: 8,0 kW
  • Tensione/frequenza d'alimentazione: 400/50 V/Hz
  • Dimensioni d'ingombro (L x P x H): 2300 x 1900 x 2200 mm
  • Peso netto: 2000 kg
  • Peso lordo: 2400 kg

In dotazione

  • Cassetta degli attrezzi
  • Mandrino portapinza BT 40 con set di pinze e chiave
  • Set di cacciaviti
  • Set di brugole

Optional

  • Presetting utensile RENISHAW
  • Tavola girevole (4° asse)
  • Evacuatore di trucioli

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
