Centro di lavoro CNC SOGI CDL-1000 con SIEMENS SINUMERIK 828D - BT 40 - ATC a tamburo

Il centro di lavoro verticale SOGI CDL-1000 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. Grazie alla sua versatilità d'utilizzo, la macchina si presta particolarmente bene ad un impiego nel campo industriale e prototipazione per la messa a punto di componenti più o meno complessi garantendo un'elevata precisione nel risultato (giunti, alberi di trasmissione ecc.).

La solidità del centro di lavoro SOGI CDL-1000 è garantita da una struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

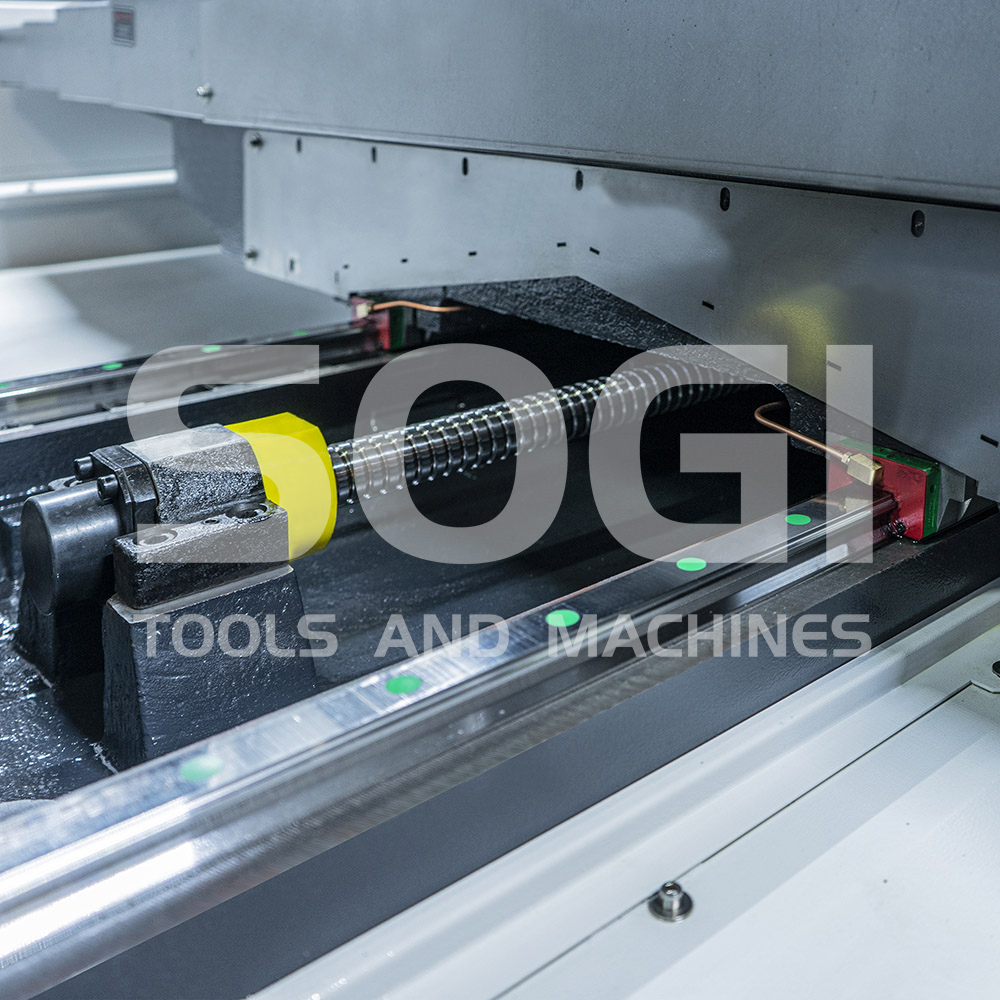

La tavola ed il gruppo testa scorrono su apposite guide lineari rettificate di fattura taiwanese, con pattini a ricircolo di sfere, e sono azionati da servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un'elevata ripetibilità nel tempo.

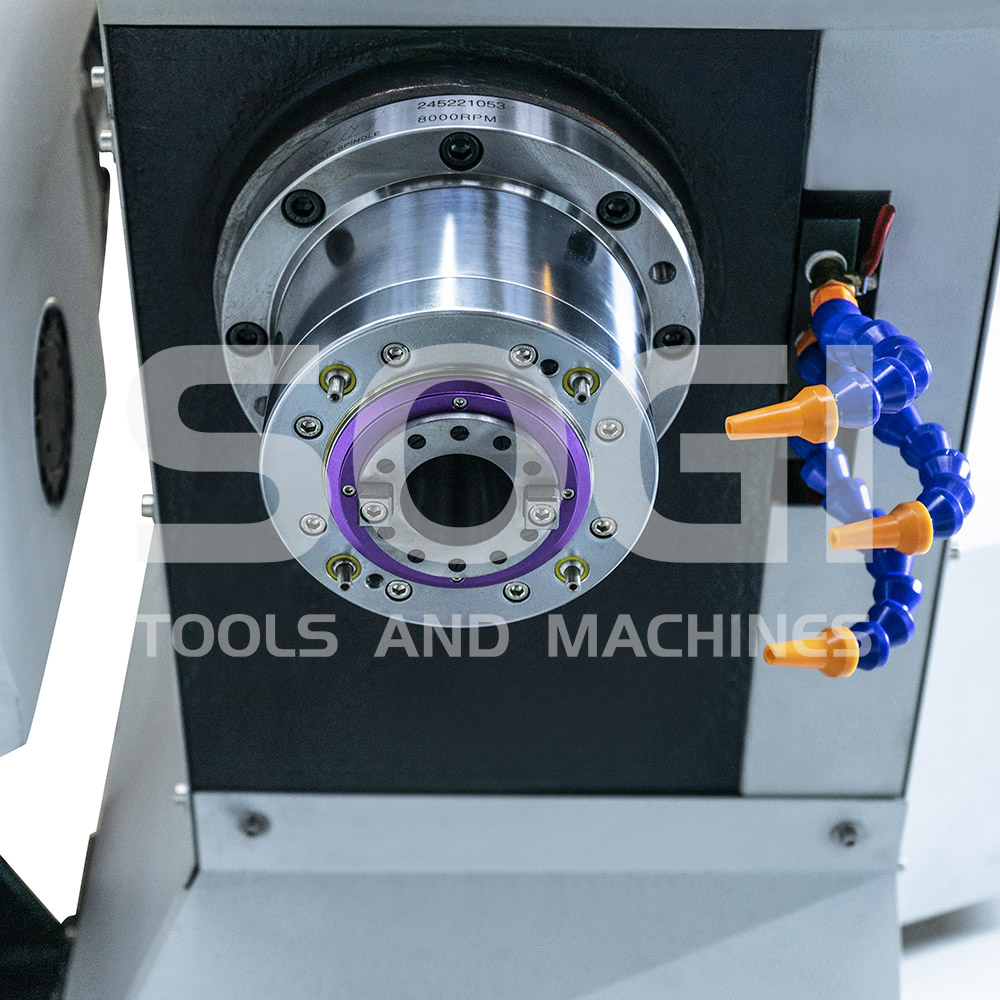

Il cambio utensile è automatico, affidabile ed estremamente rapido, grazie ad un ATC a tamburo montato a lato a 24 posizioni. Il sistema di caricamento random abbinato ad un braccio a pinza contrapposta consente di ridurre al minimo i tempi di non taglio. Il mandrino, anch'esso realizzato in Taiwan, ha un attacco BT 40, è supporto da cuscinetti di alta precisione ed è azionato da un motore asincrono compatto a gabbia di scoiattolo con interfaccia Drive-CLiQ per un collegamento facilitato agli azionamenti digitali.

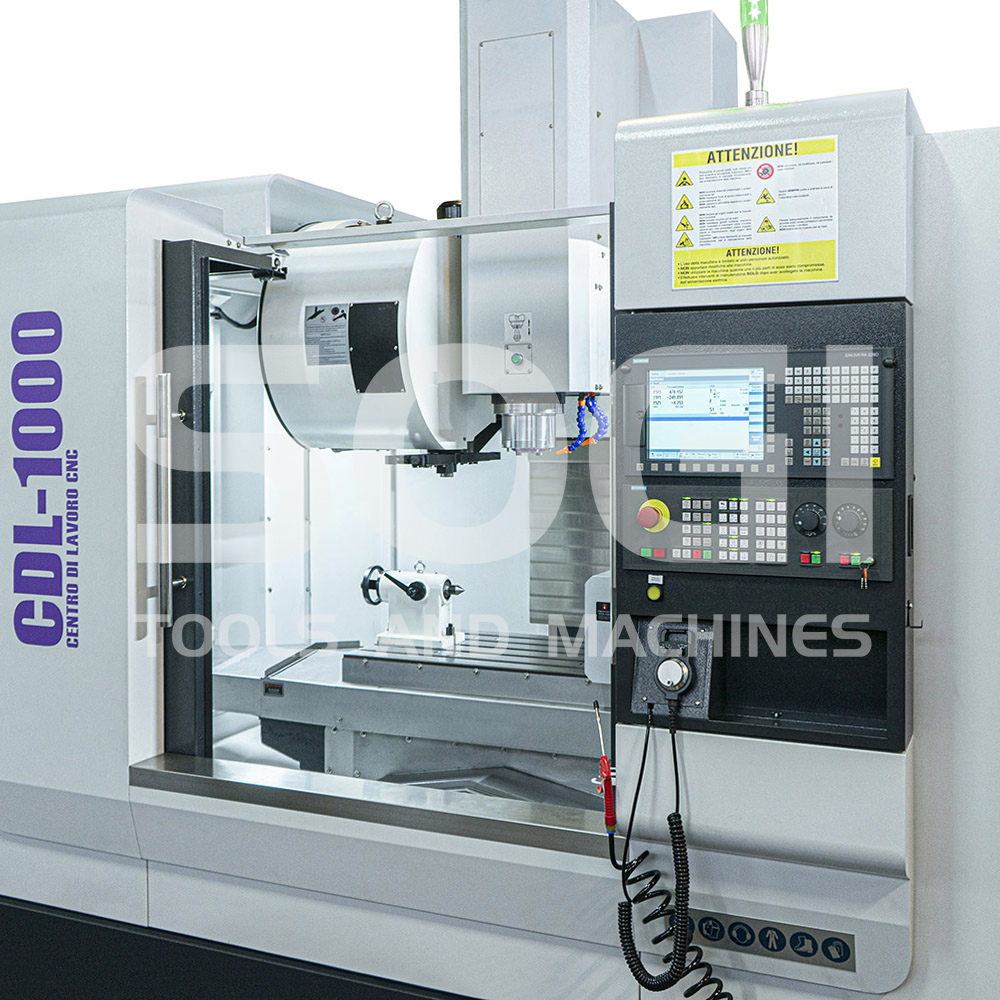

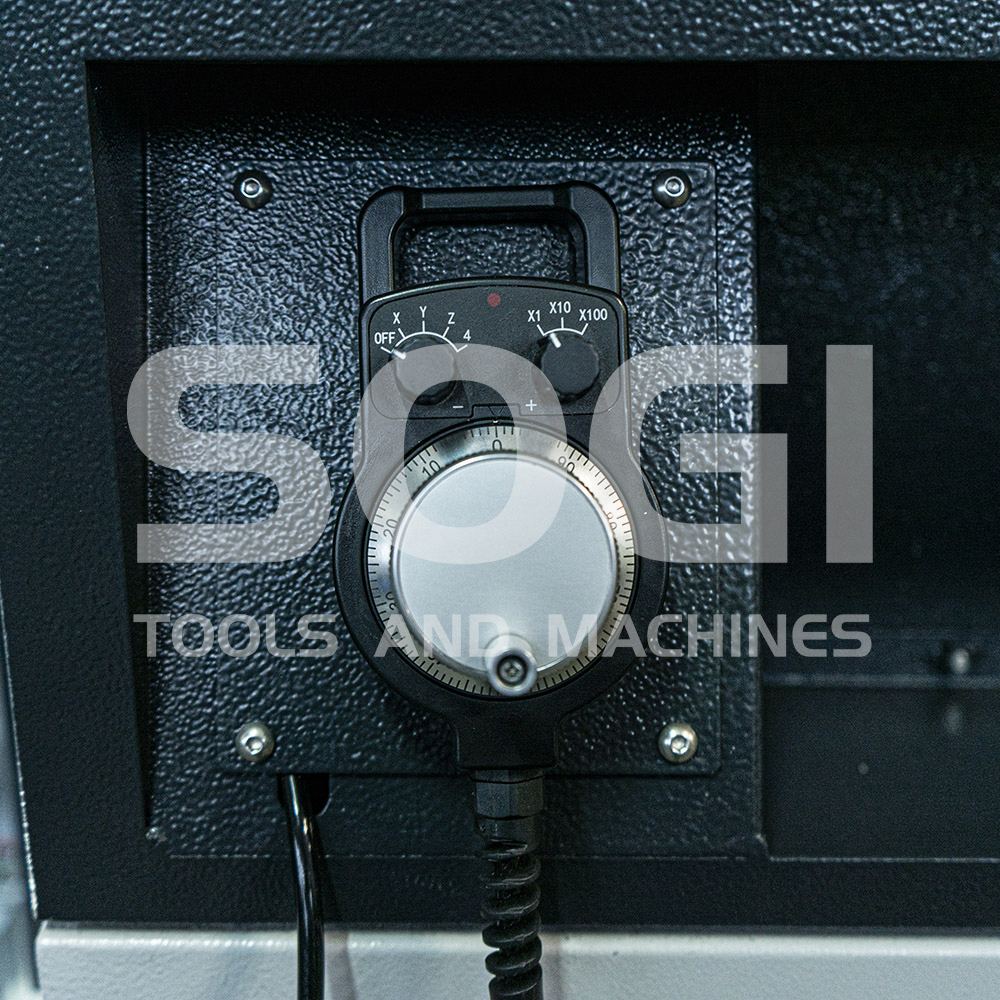

Il centro di lavoro SOGI CDL-1000 vanta di serie un pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 828D. Il pannello operatore è realizzato in pressofusione di magnesio ad alta resistenza e comprende: un display a colori da 10,4", una tastiera CNC completa QWERTY integrata con tasti a corsa ridotta ed un'interfaccia USB, CF Card ed Ethernet sul frontalino.

La macchina è provvista di impianto di illuminazione led, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione, tutto di serie. Inoltre, grazie ad un impianto pneumatico concepito ad hoc, è possibile insufflare aria all'interno del tirante mandrino ed in corrispondenza del magazzino utensili per liberare le superfici da eventuali trucioli e/o detriti preservandone l'integrità di funzionamento.

Il centro di lavoro CNC SOGI CDL-1000 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali e due finestre laterali interbloccate, realizzate in lamiera e policarbonato di alta qualità. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l'ispezione visiva del pezzo in lavorazione.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro di lavoro SOGI CDL-1000

• Corsa asse X (longitudinale): 1000 mm
• Corsa asse Y (trasversale): 500 mm
• Distanza min-max naso mandrino - tavola: 75 ÷ 580 mm
• Dimensioni tavola (L x P x H): 1000 x 500 x 80 mm
• Carico max tavola: 500 kg
• Numero cava a T: 5
• Larghezza cava a T: 18 mm
• Interasse cave a T: 90 mm
• Attacco cono mandrino: BT 40
• Corsa asse Z (verticale): 500 mm
• Velocità max di rotazione mandrino: 8000 giri/min
• Distanza asse mandrino - colonna: 550 mm
• Avanzamenti di lavoro asse X: 1 ÷ 12000 mm/min
• Avanzamenti di lavoro asse Y: 1 ÷ 12000 mm/min
• Avanzamenti di lavoro asse Z: 1 ÷ 12000 mm/min
• Avanzamenti rapidi asse X: 24000 mm/min
• Avanzamenti rapidi asse Y: 24000 mm/min
• Avanzamenti rapidi asse Z: 20000 mm/min
• Accuratezza del posizionamento: ± 0,01 mm
• Ripetibilità: ± 0,005 mm
• Potenza motore mandrino: 7,5 kW
• Potenza motore asse X: 2,2 kW
• Potenza motore asse Y: 2,2 kW
• Potenza motore asse Z: 3,55 kW
• Potenza motore carosello: 0,2 kW
• Potenza motore braccio a pinza: 0,55 kW
• Potenza pompa impianto refrigerante: 450 W
• Potenza pompa impianto lubrificante: 25 W
• Tipologia cambio utensile: A tamburo con braccio
• Magazzino utensili: 24 posizioni
• Controllo numerico: Siemens SINUMERIK 828D
• Potenza nominale macchina: 17 kW
• Tensione/frequenza d'alimentazione: 400/50 V/Hz
• Dimensioni d'ingombro (L x P x H): 2820 x 2300 x 2750 mm
• Peso netto: 5500 kg
• Peso lordo: 6000 kg

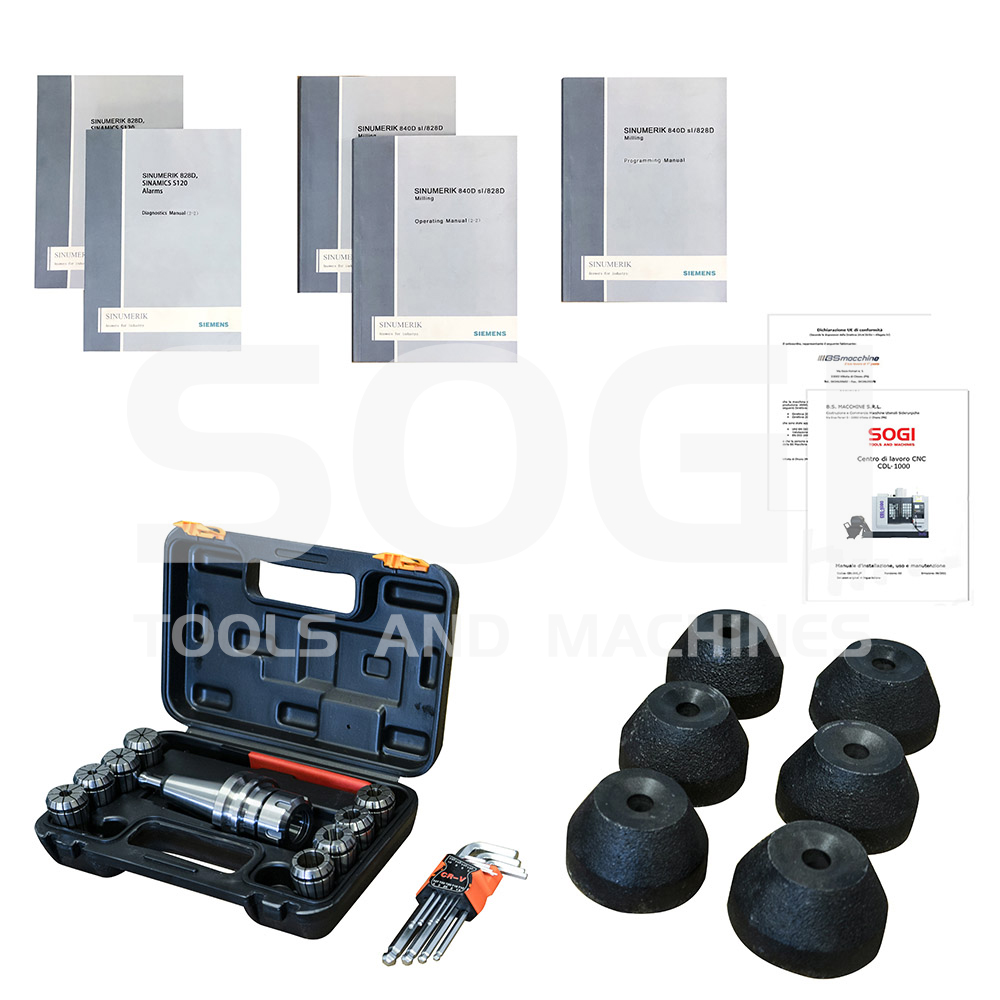

In dotazione

• Cassetta degli attrezzi
• Mandrino portapinza BT 40 con set di pinze e chiave
• Set di cacciaviti
• Set di brugole
