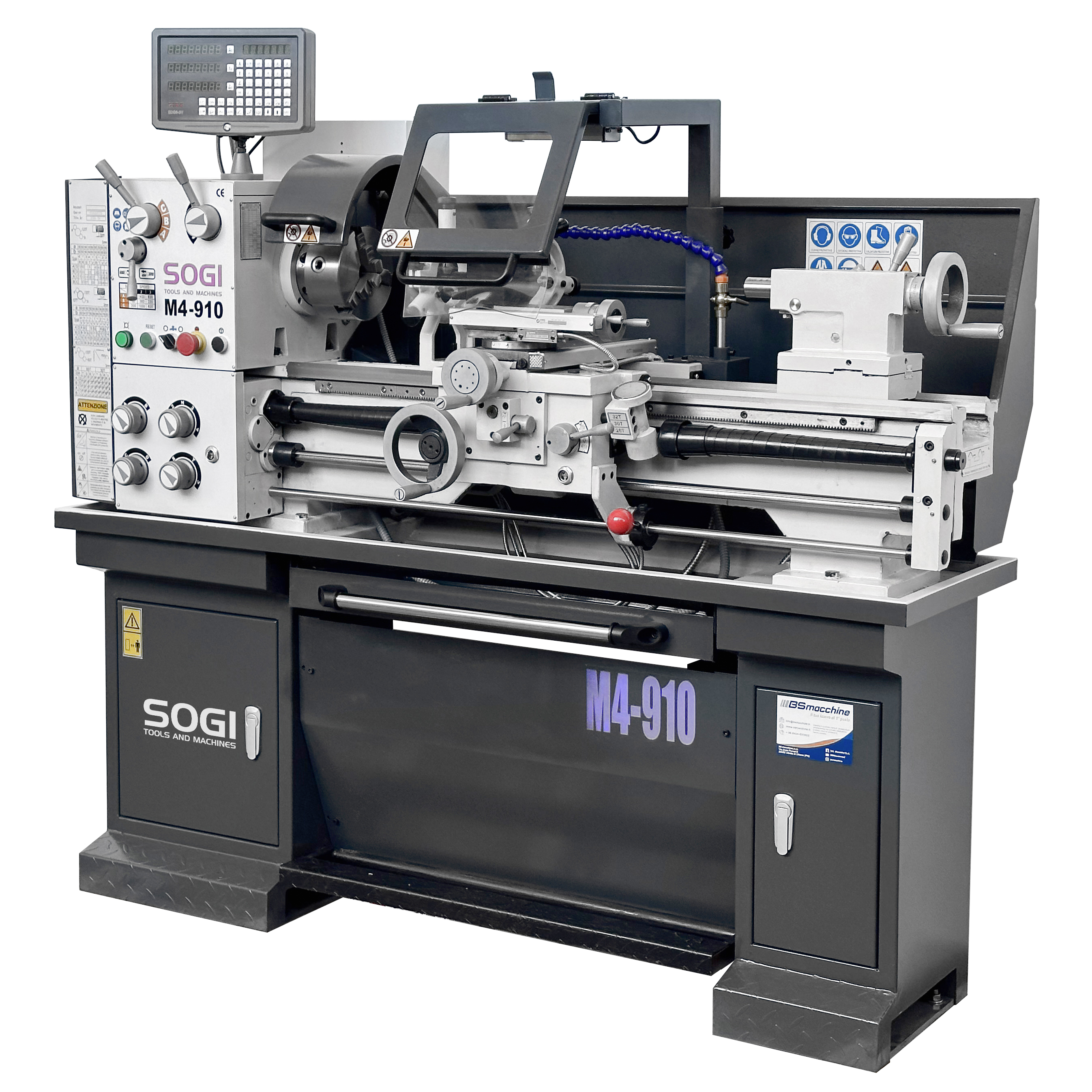

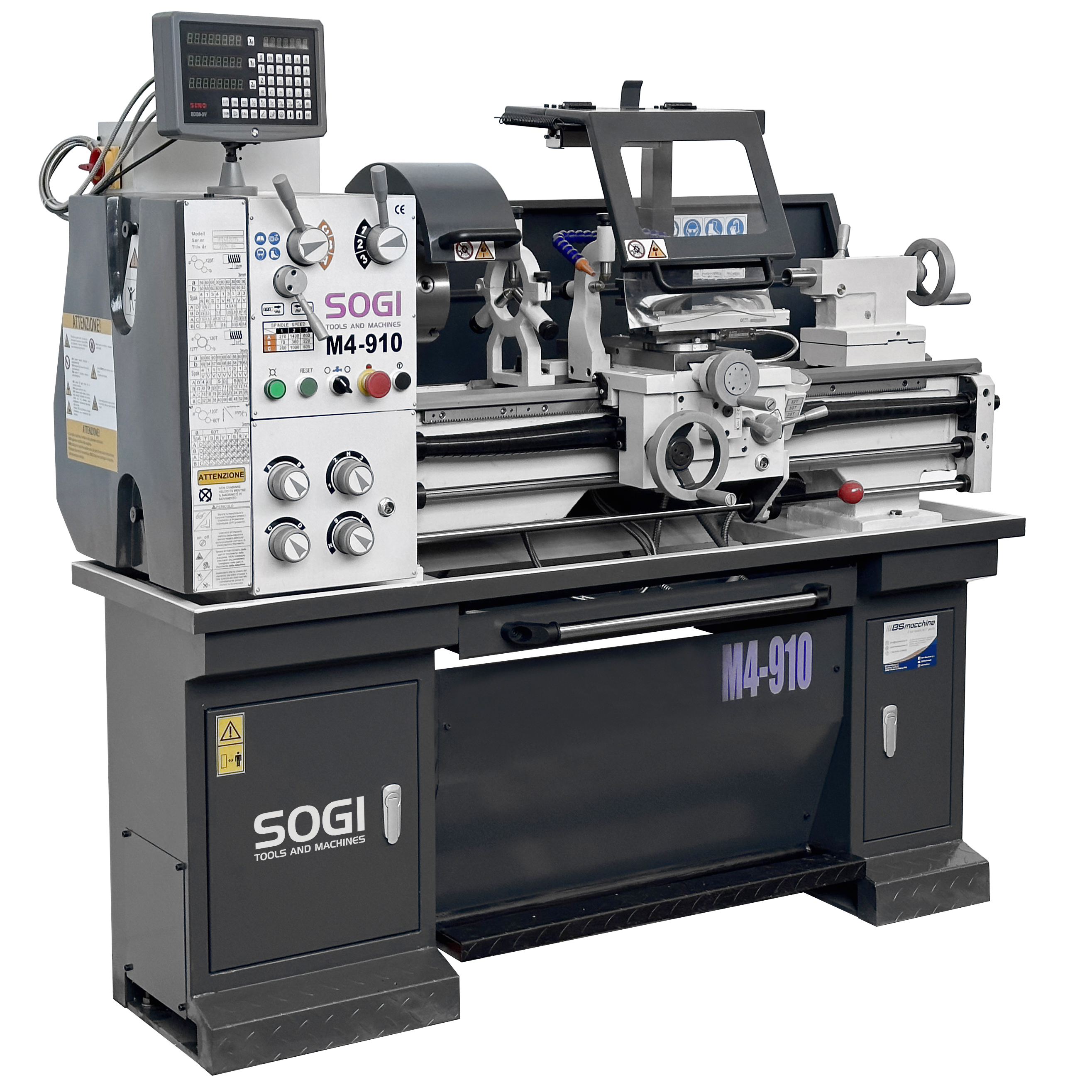

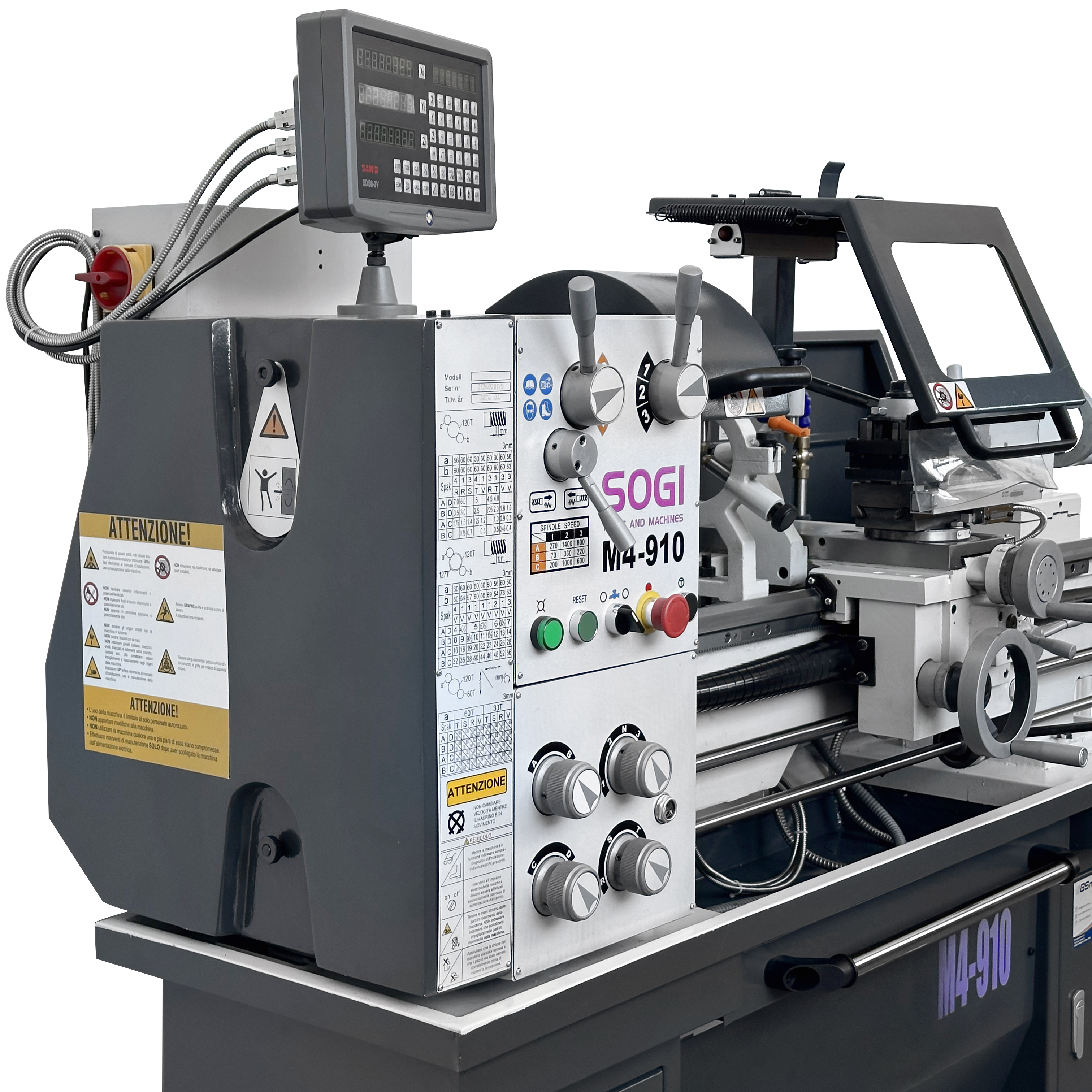

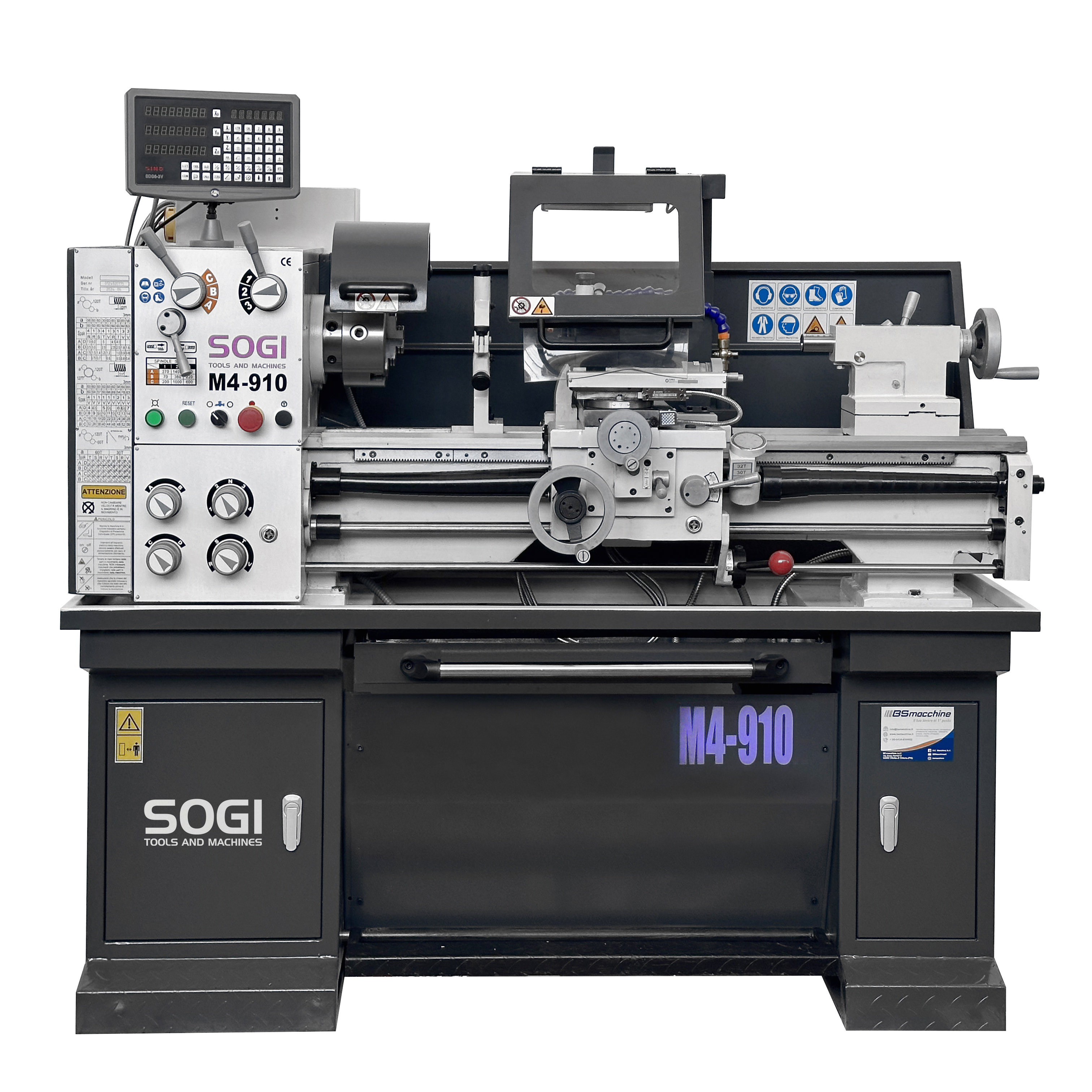

Tornio parallelo SOGI M4-910D 300 x 910 mm - visualizzatore 3 assi - torretta registrabile in altezza

Il tornio parallelo SOGI M4-910D è una macchina professionale pensata per la lavorazione di materiali metallici, leghe derivate e molto altro. Tradizionalità, sicurezza e praticità d'uso sono i tre requisiti essenziali a pieno soddisfatti da una macchina come questa, in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche [mm] che Whitworth [in]), forature, alesature, profilature ecc.

Il tornio per metalli SOGI M4-910D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

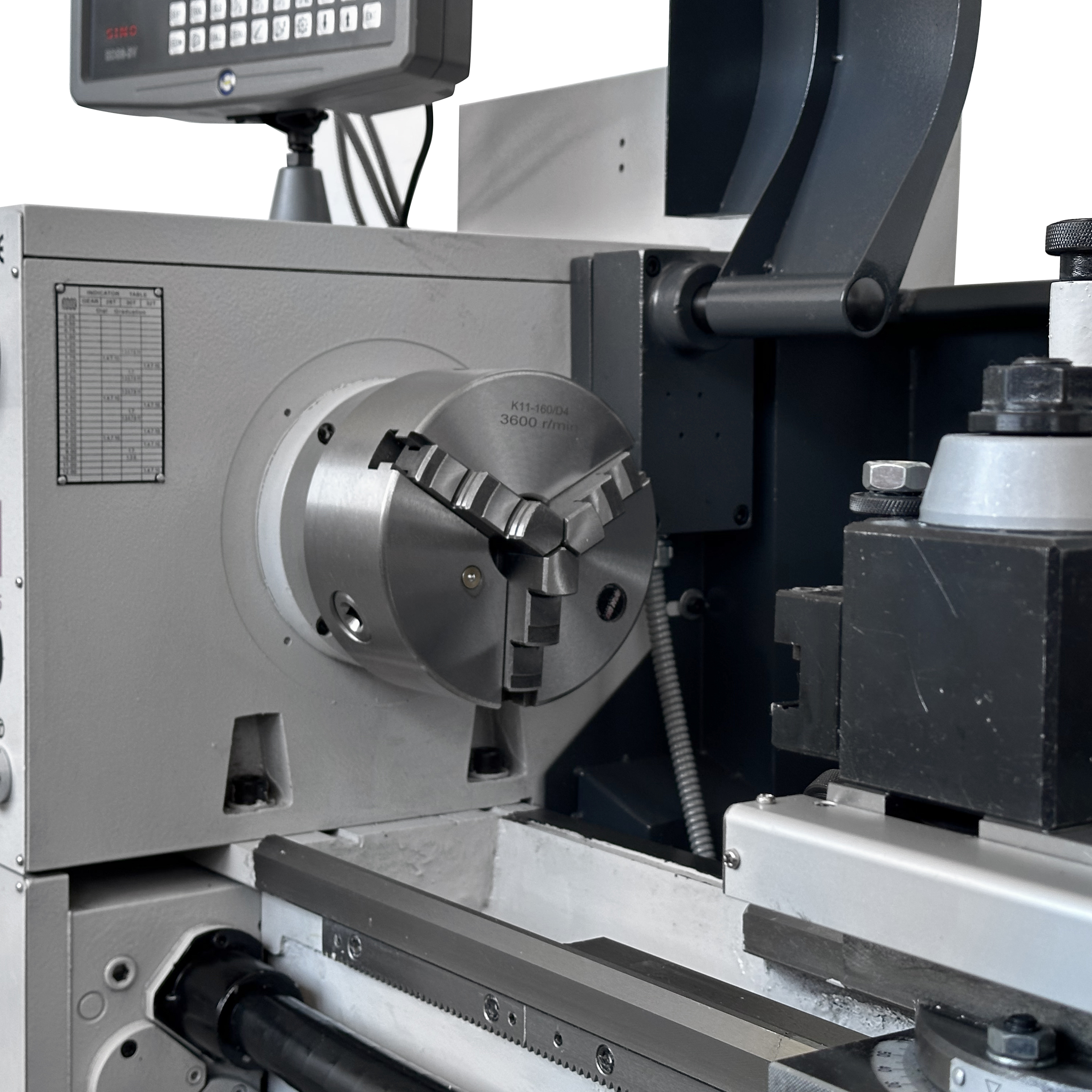

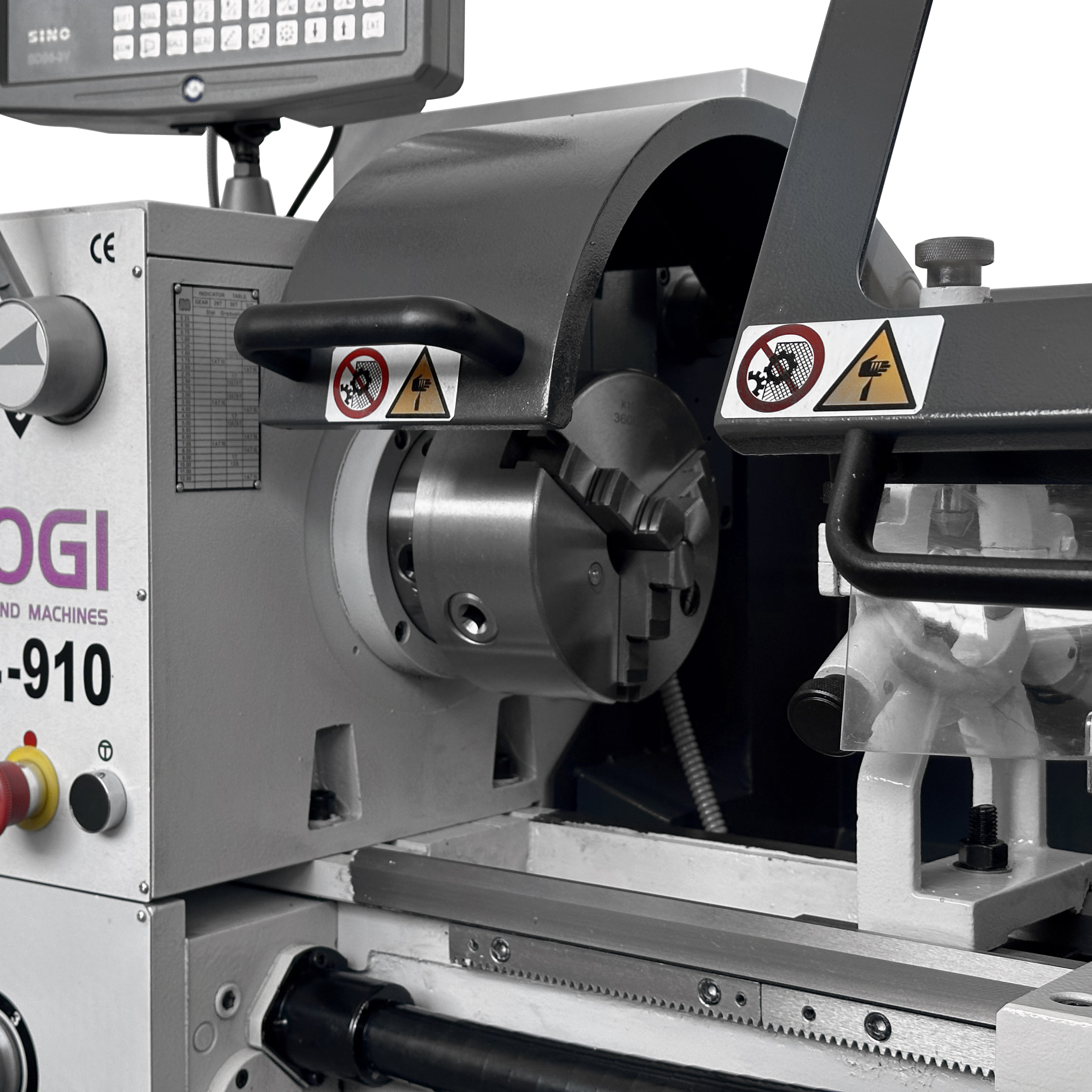

Il mandrino, autocentrante 3+3 griffe, ha un diametro di Ø 160 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. Quest'ultimo è montato su cuscinetti a rulli conici regolabili di alta qualità per assicurare un incremento delle prestazioni a fronte di una riduzione dell'attrito in gioco. Il mandrino è azionato da un motore asincrono monofase da ben 1500 W: per arrestare immediatamente la sua rotazione, è sufficiente azionare il freno meccanico per mezzo di opportuno pedale.

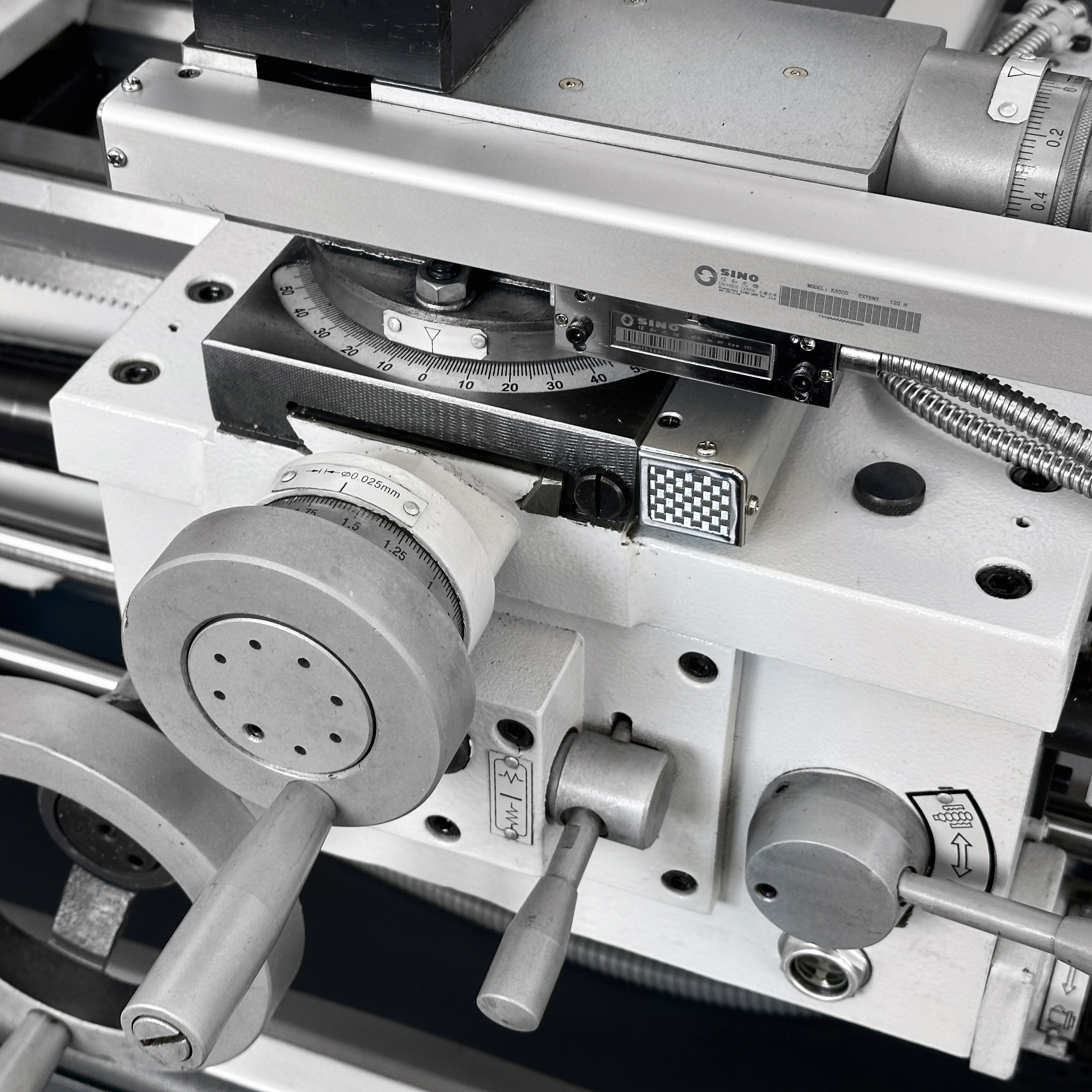

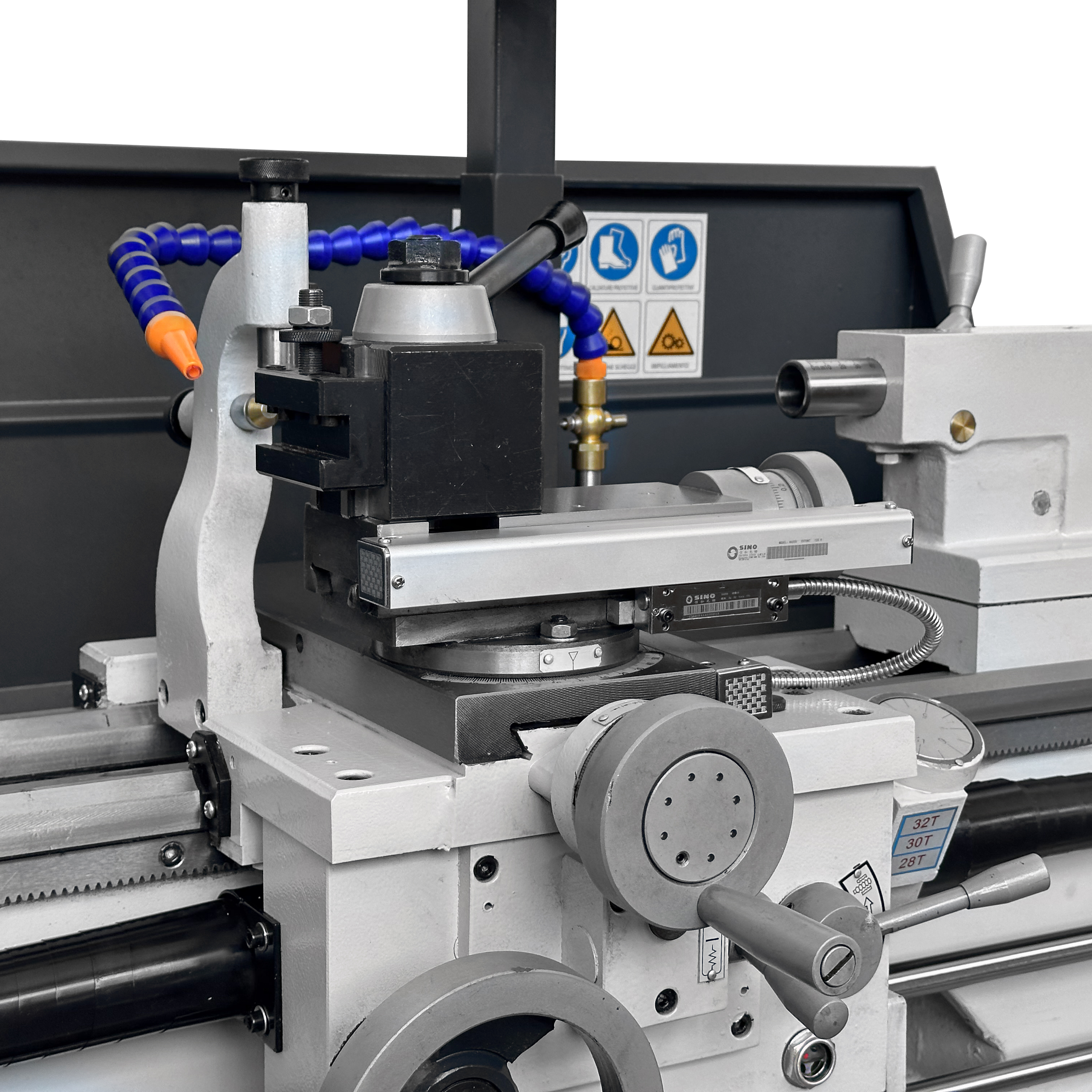

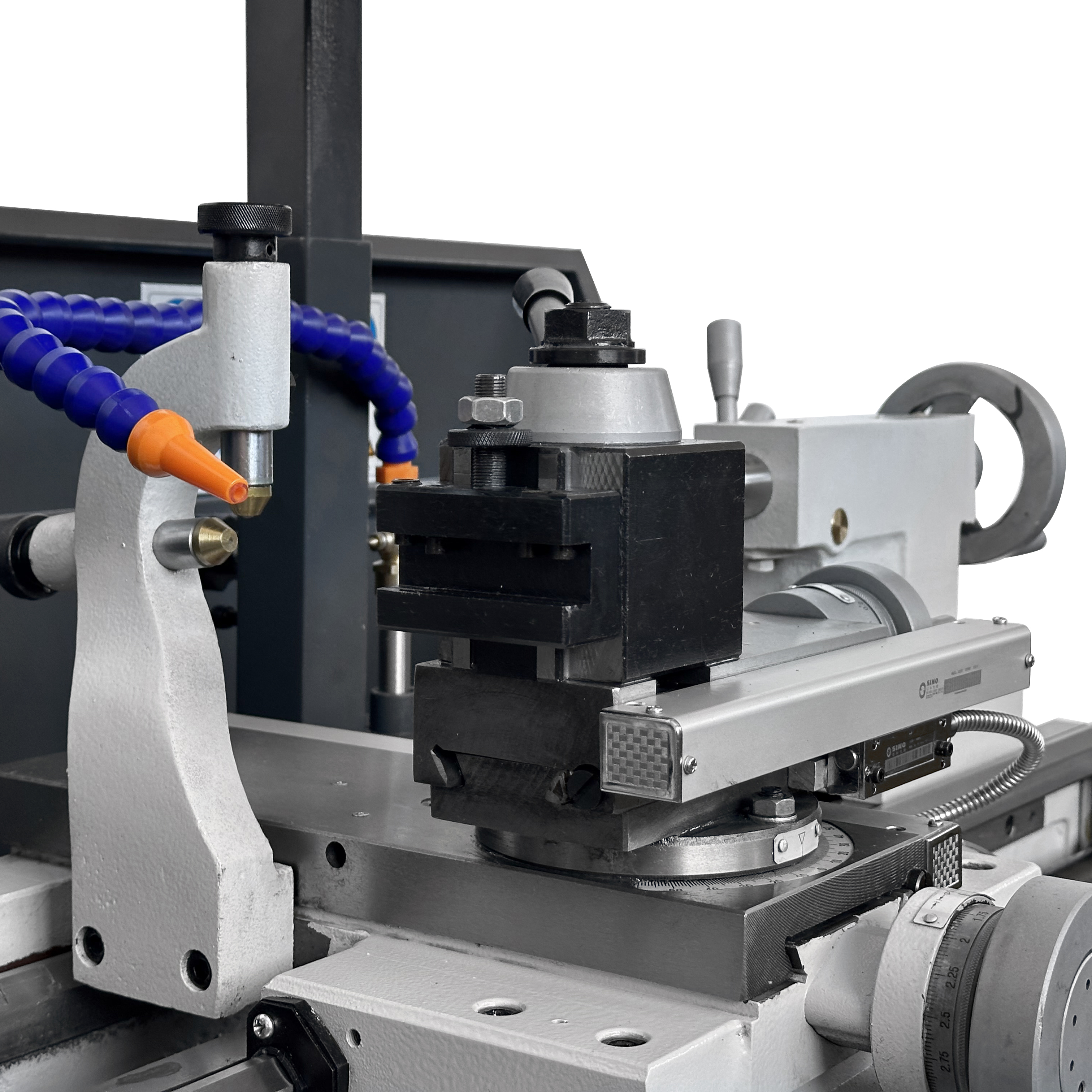

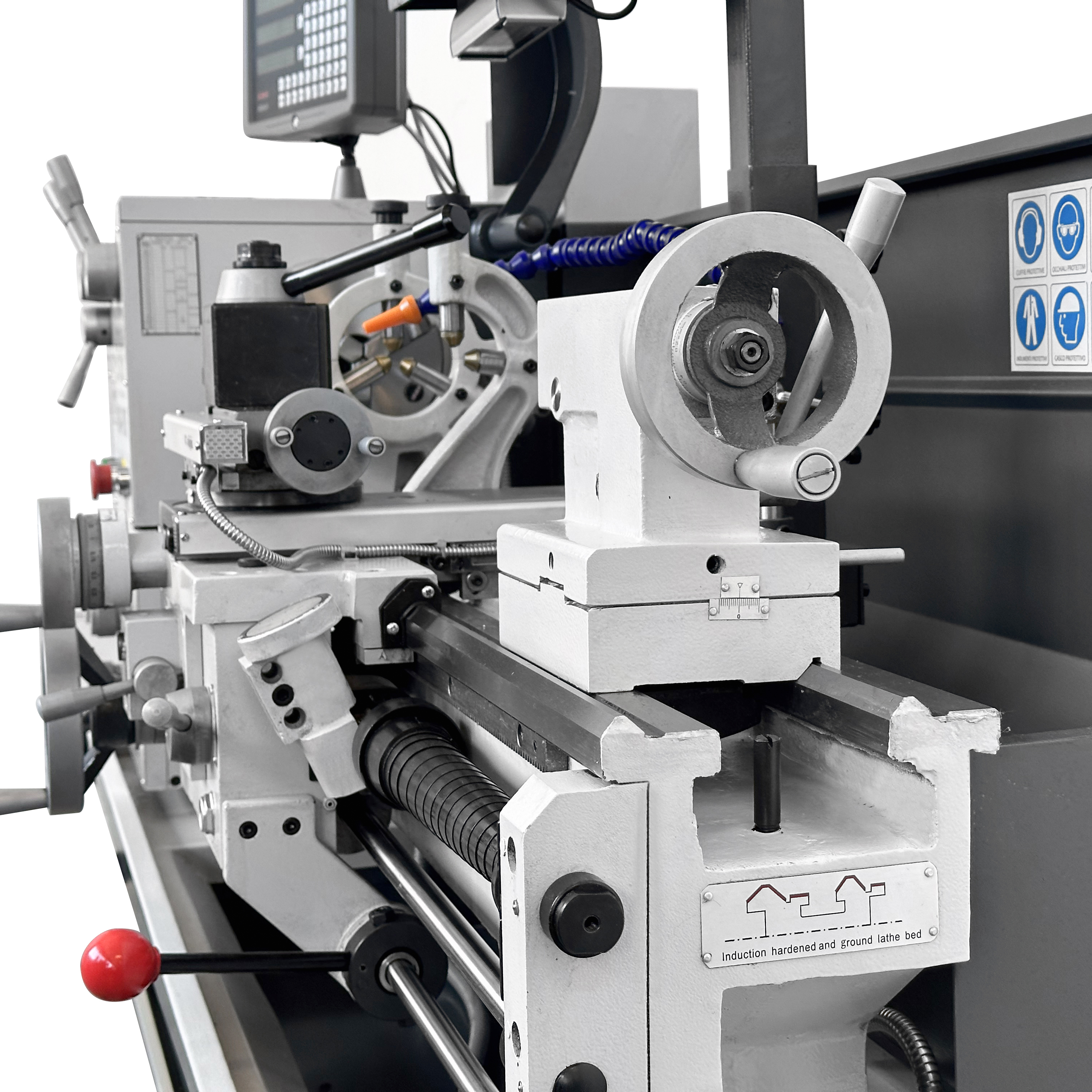

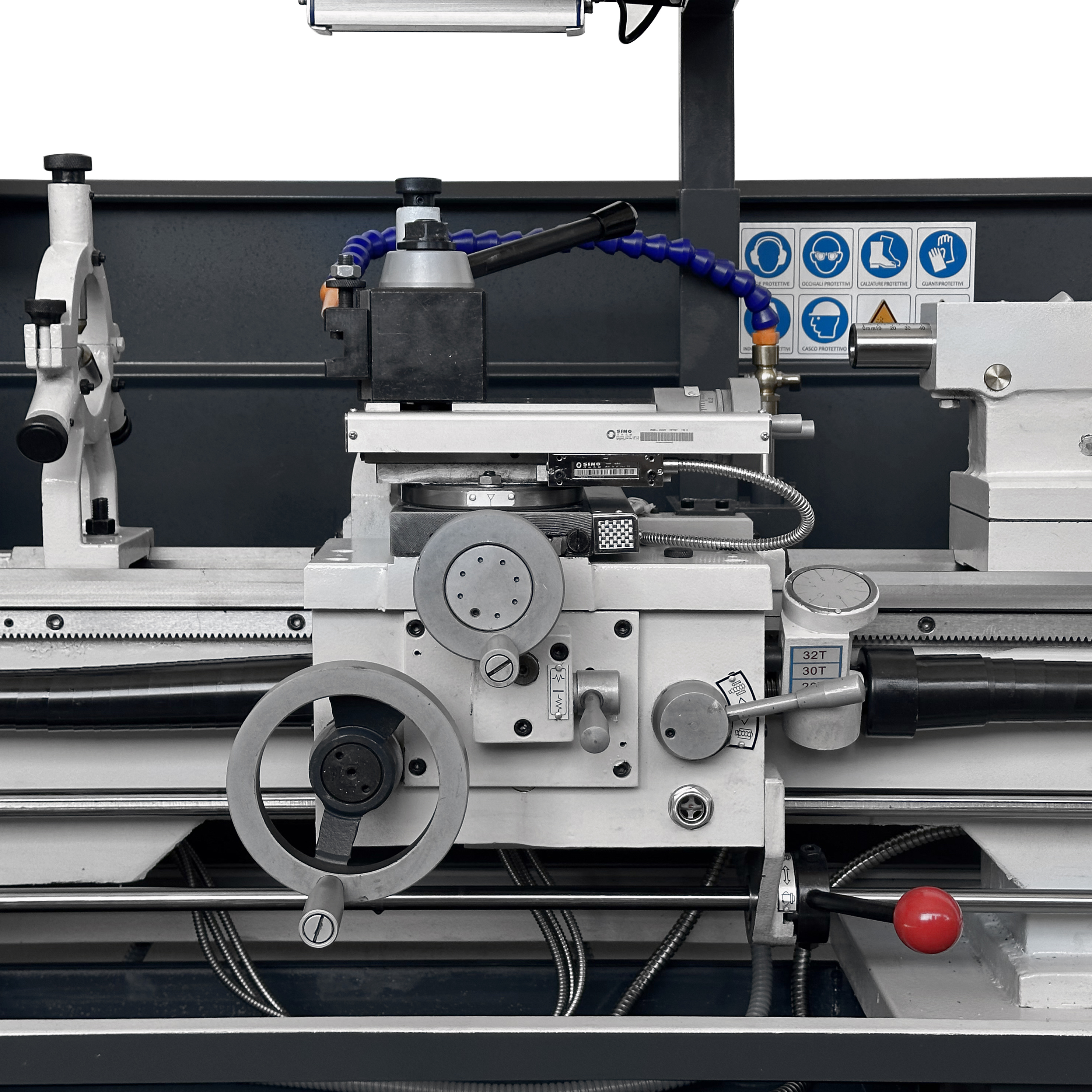

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici. La torretta portautensile è registrabile in altezza.

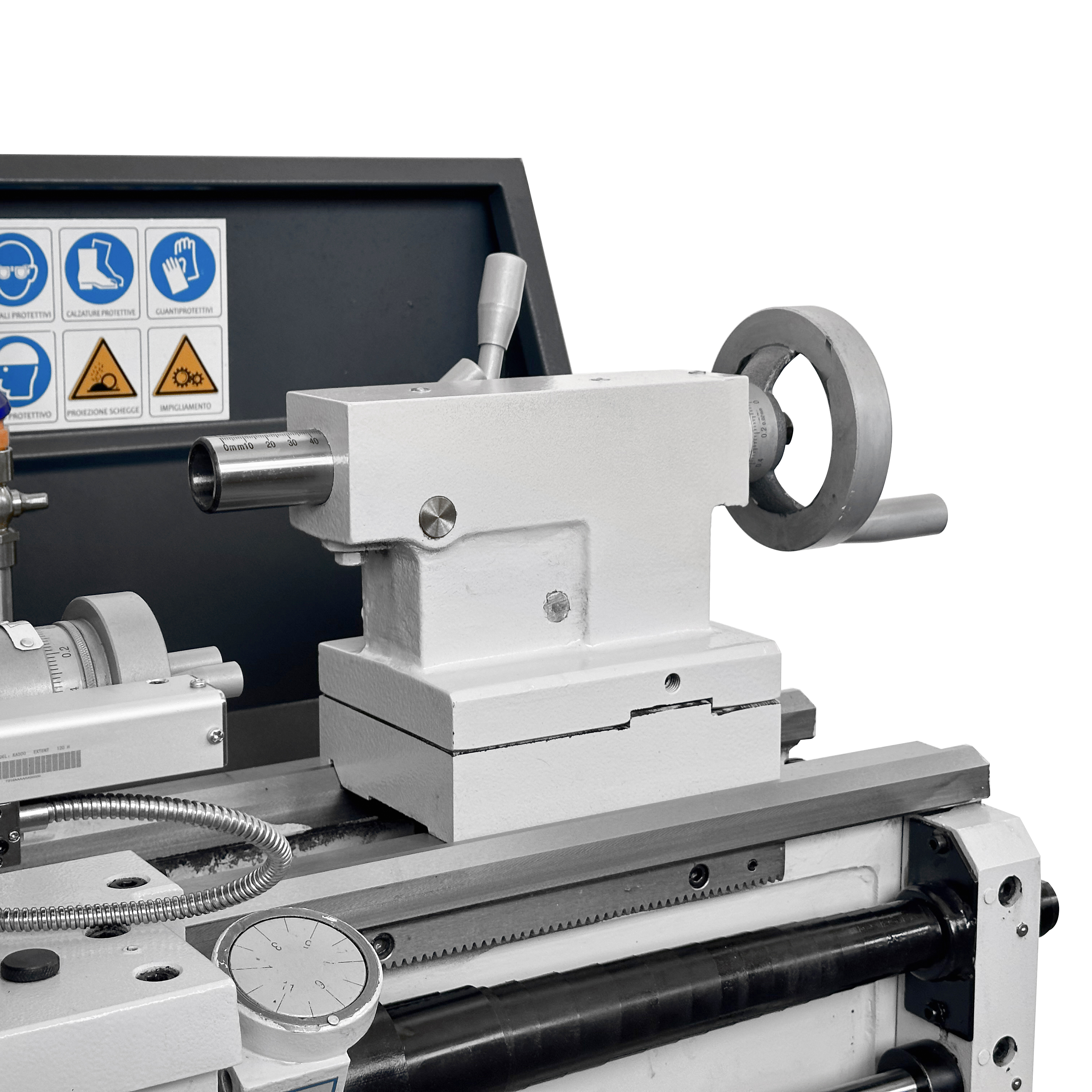

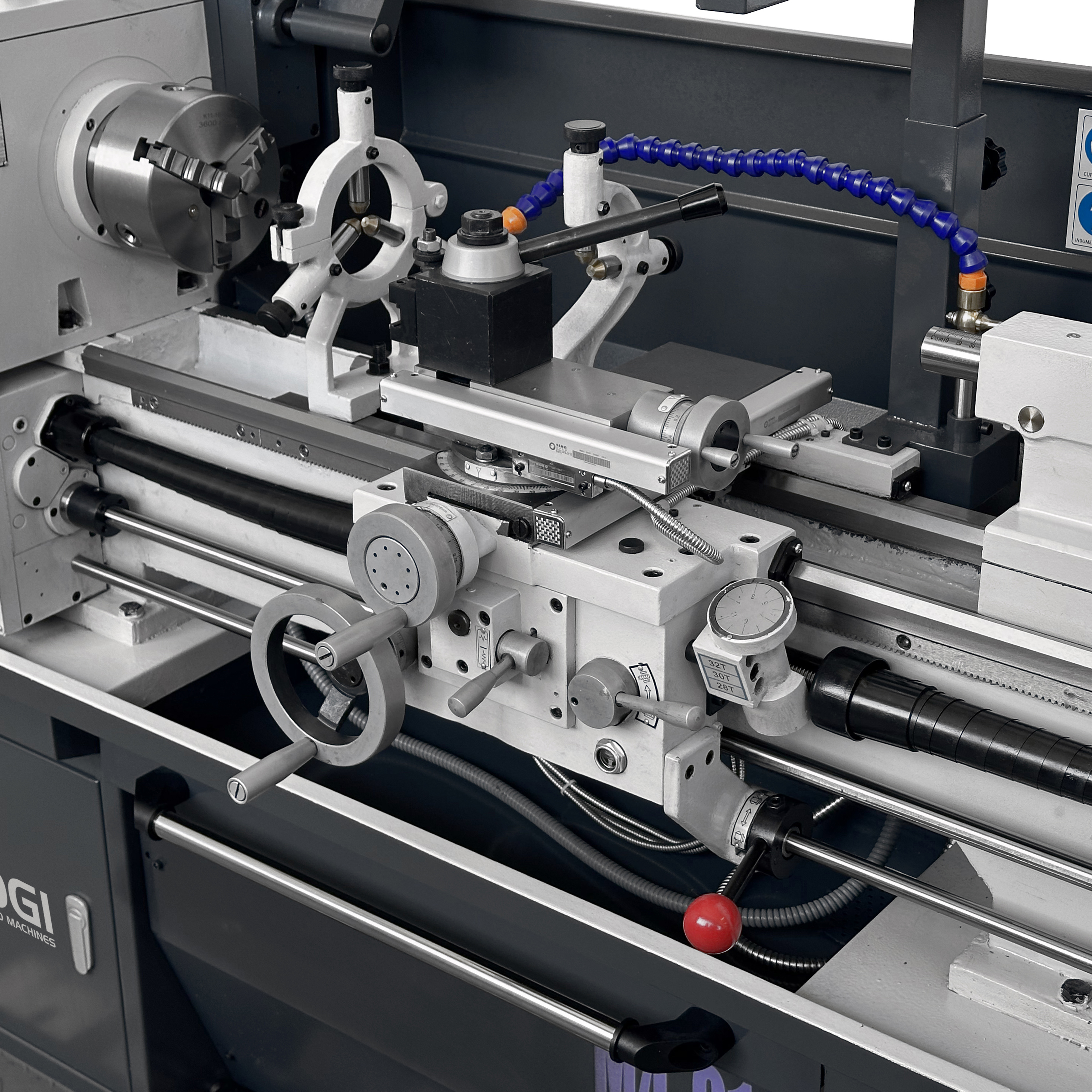

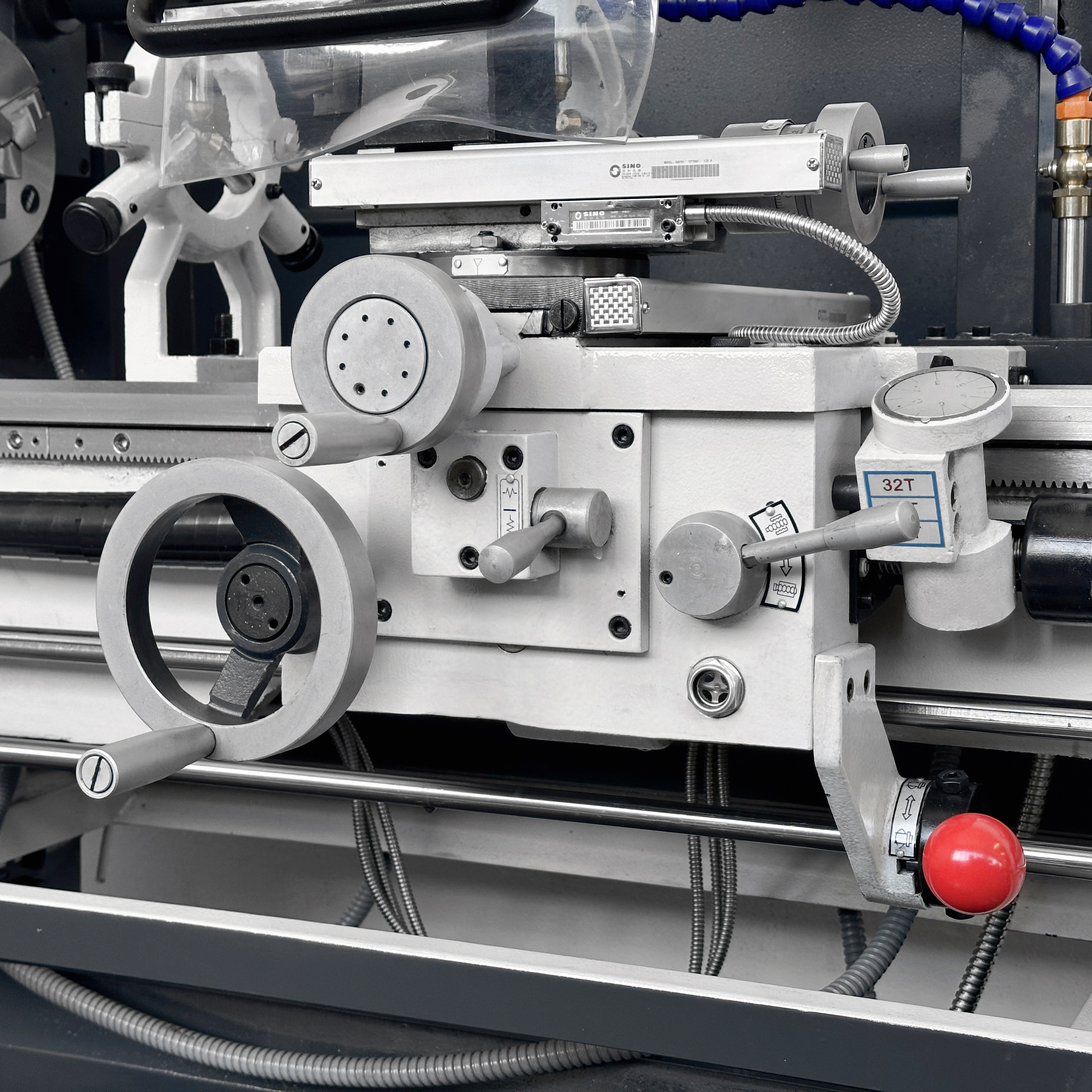

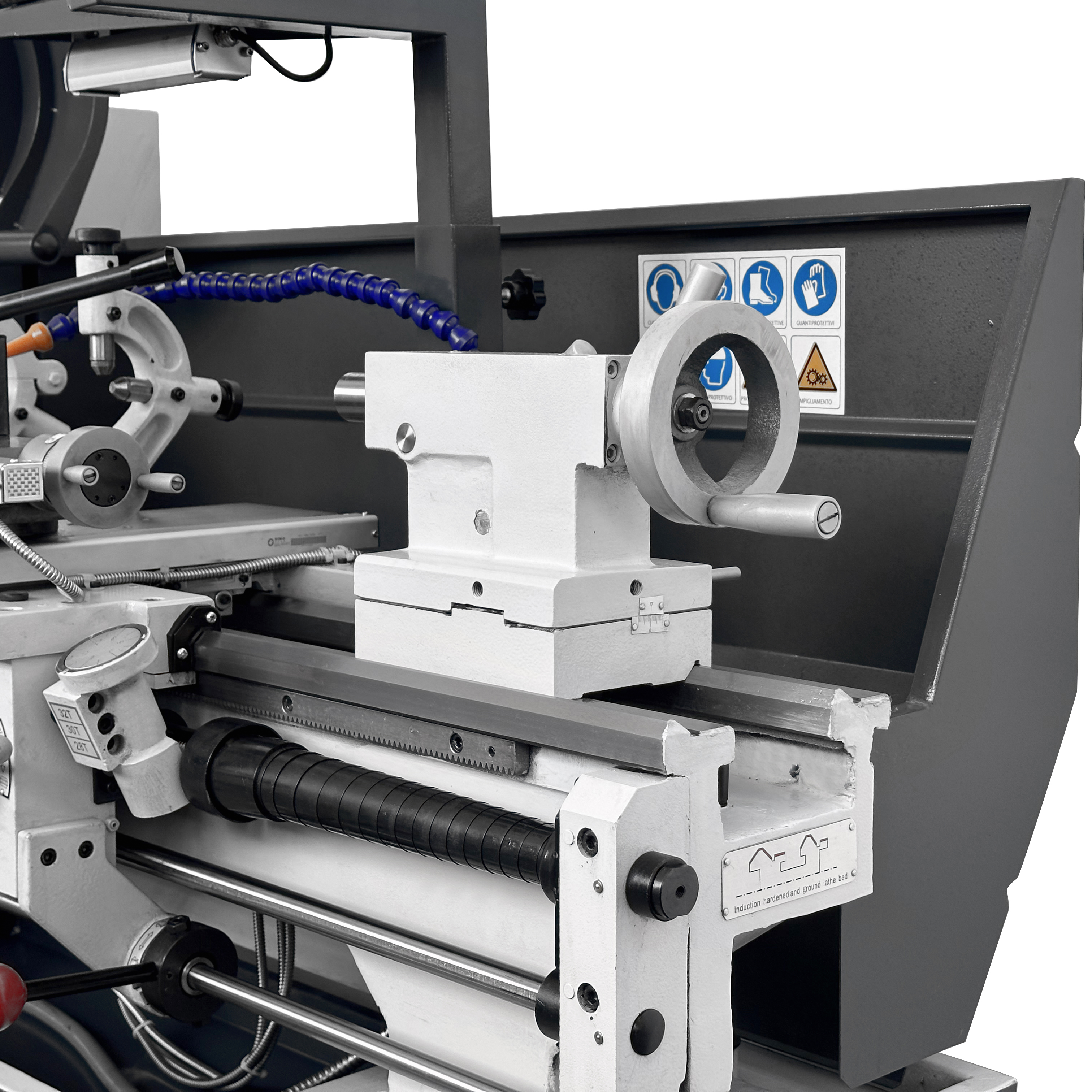

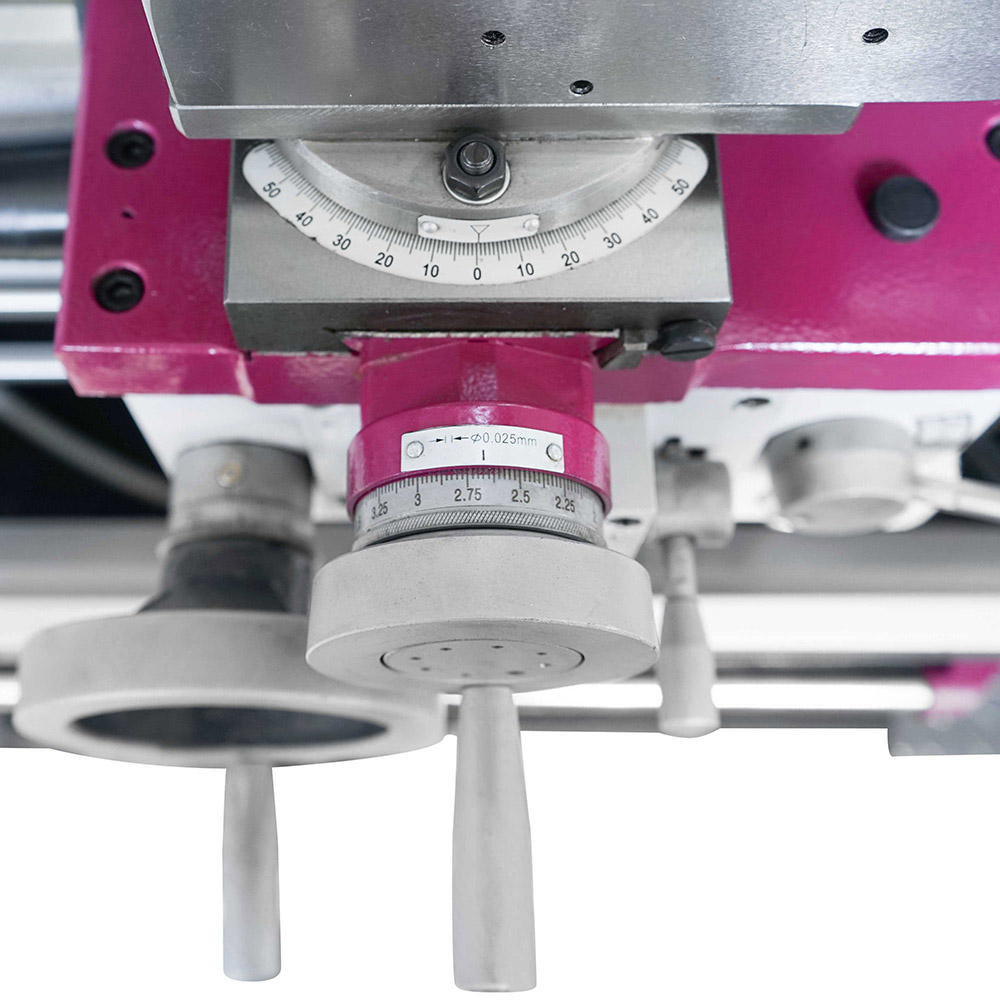

Il tornio professionale per metalli SOGI M4-910D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato.

In accordo con la normativa vigente in materia di sicurezza, il tornio meccanico SOGI M4-910D è corredato di tutti i dispositivi di protezione ed i micro-interruttori di sicurezza in osservanza delle più severe disposizioni legislative.

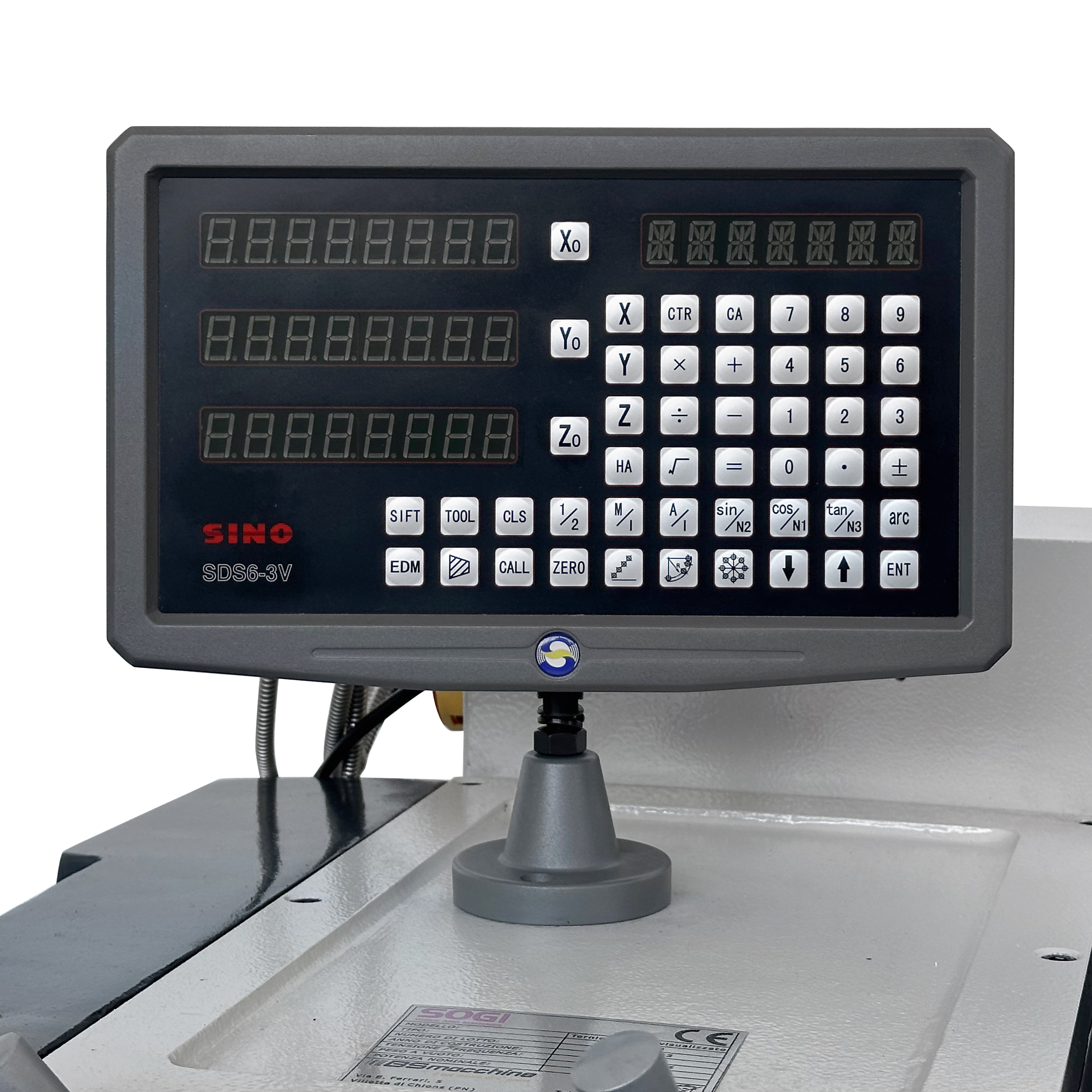

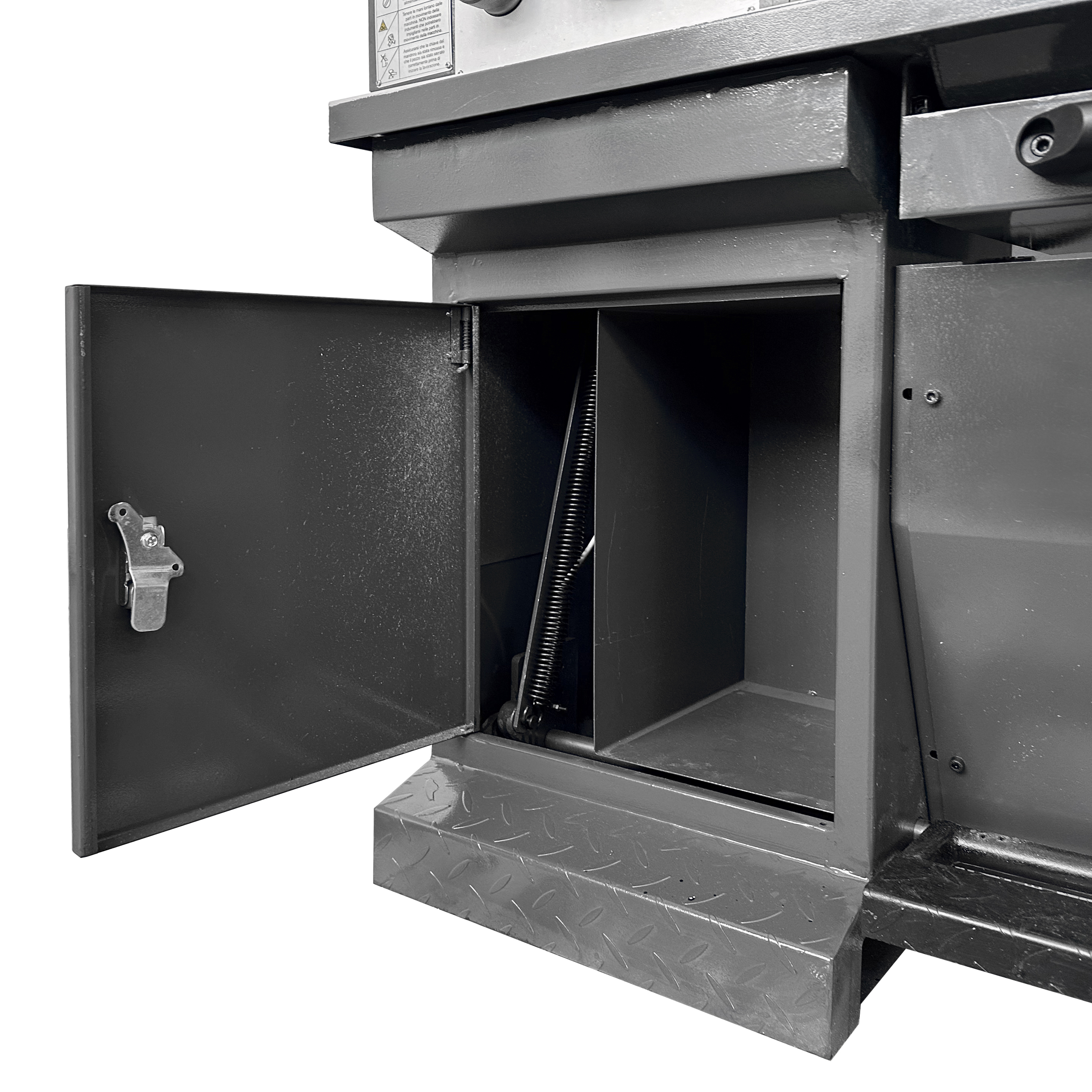

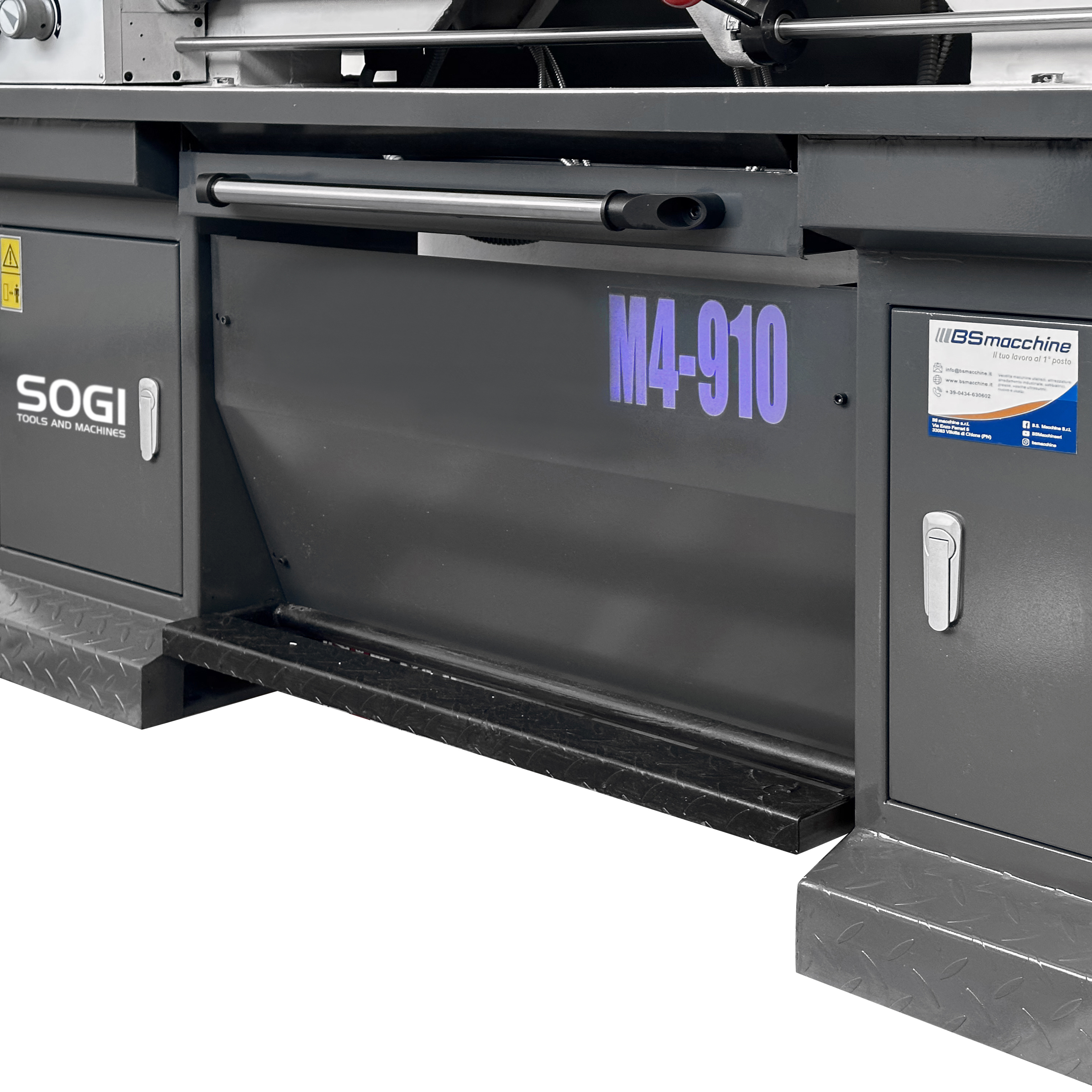

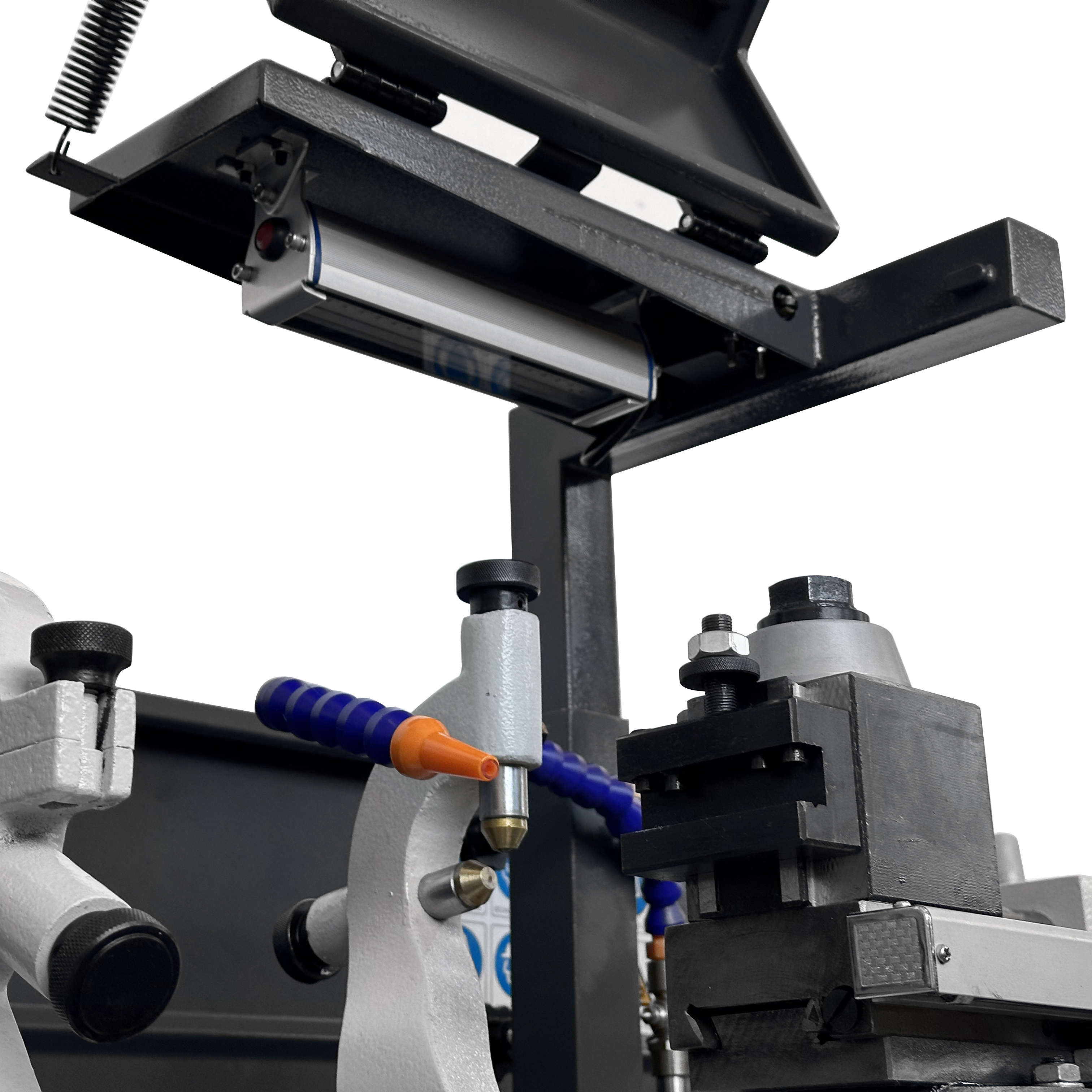

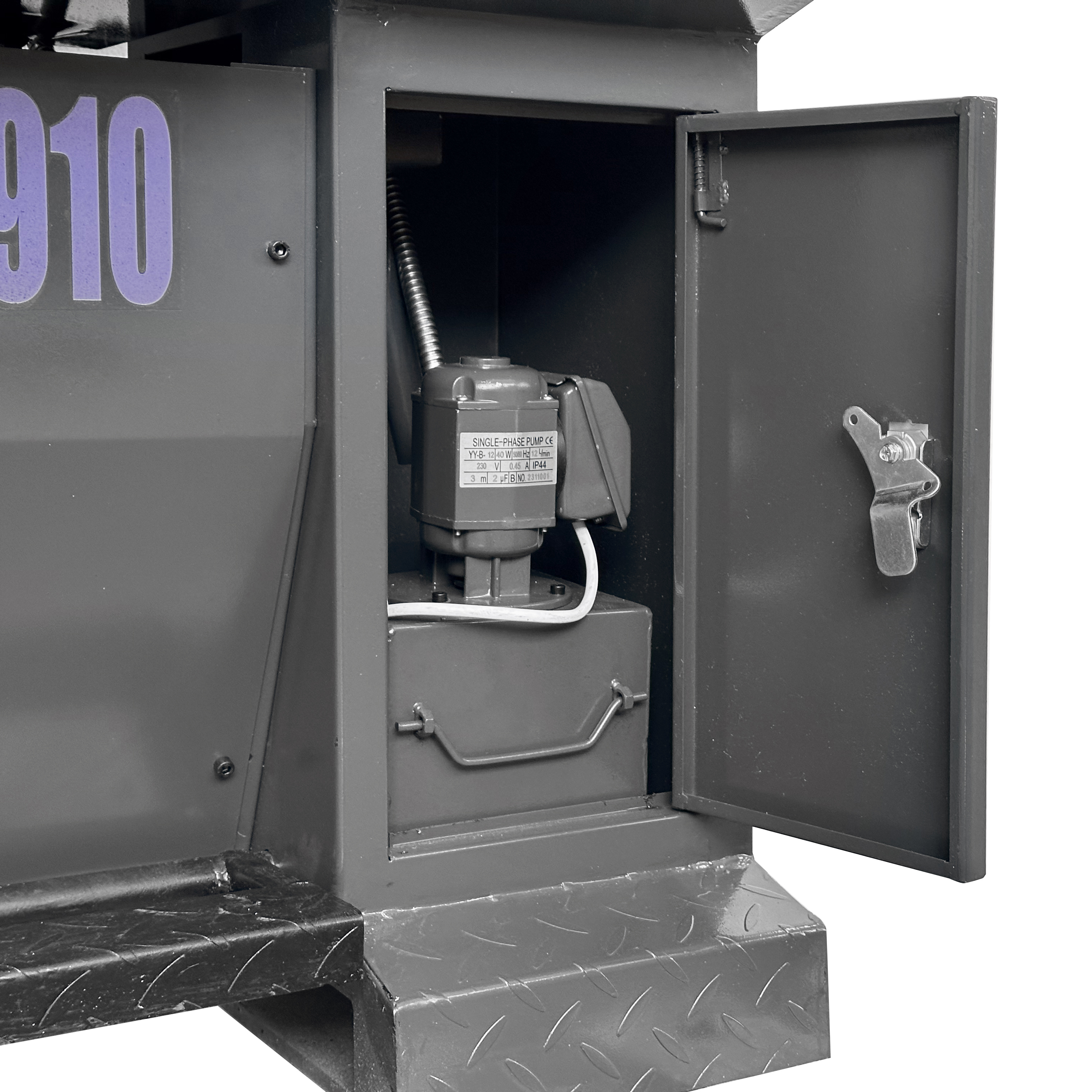

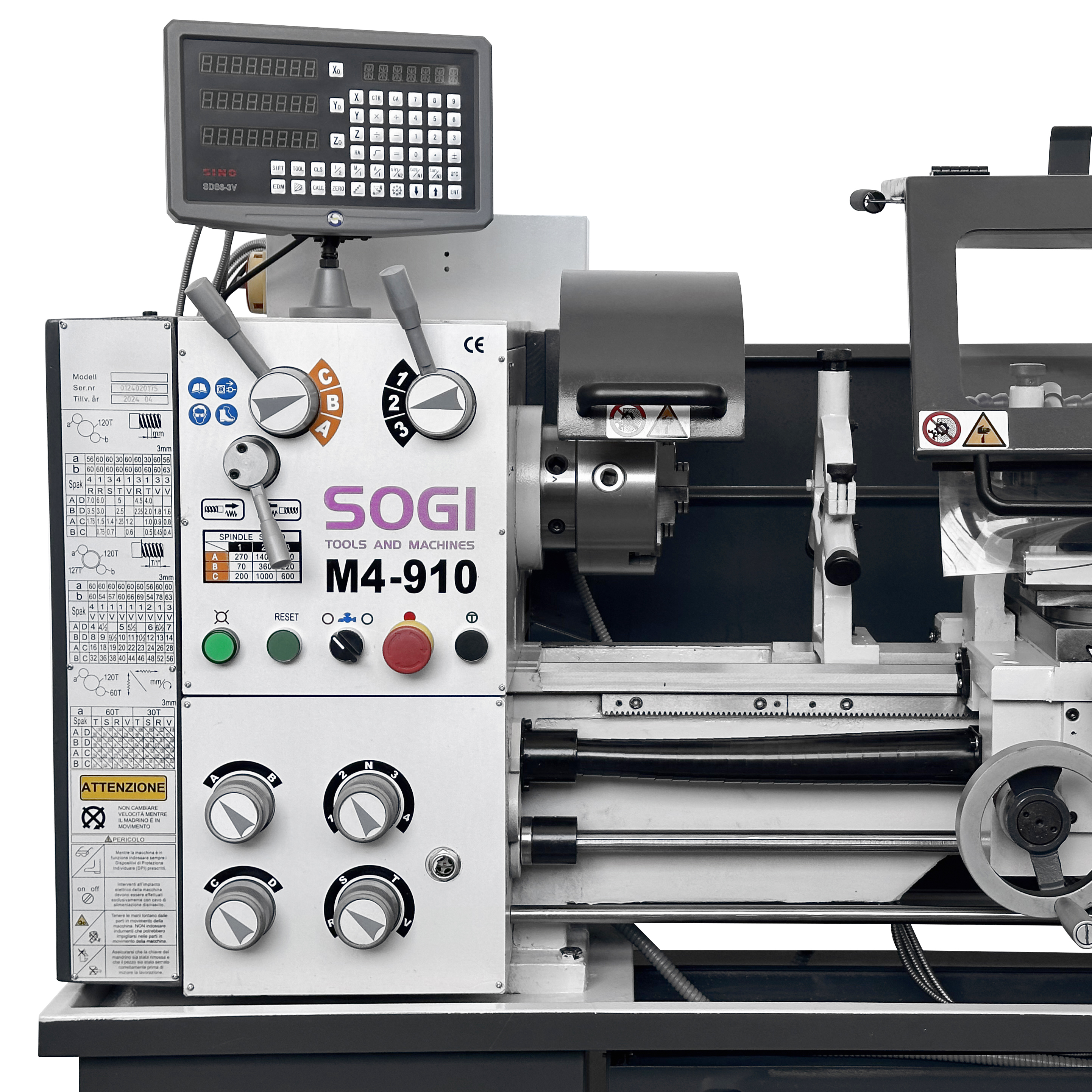

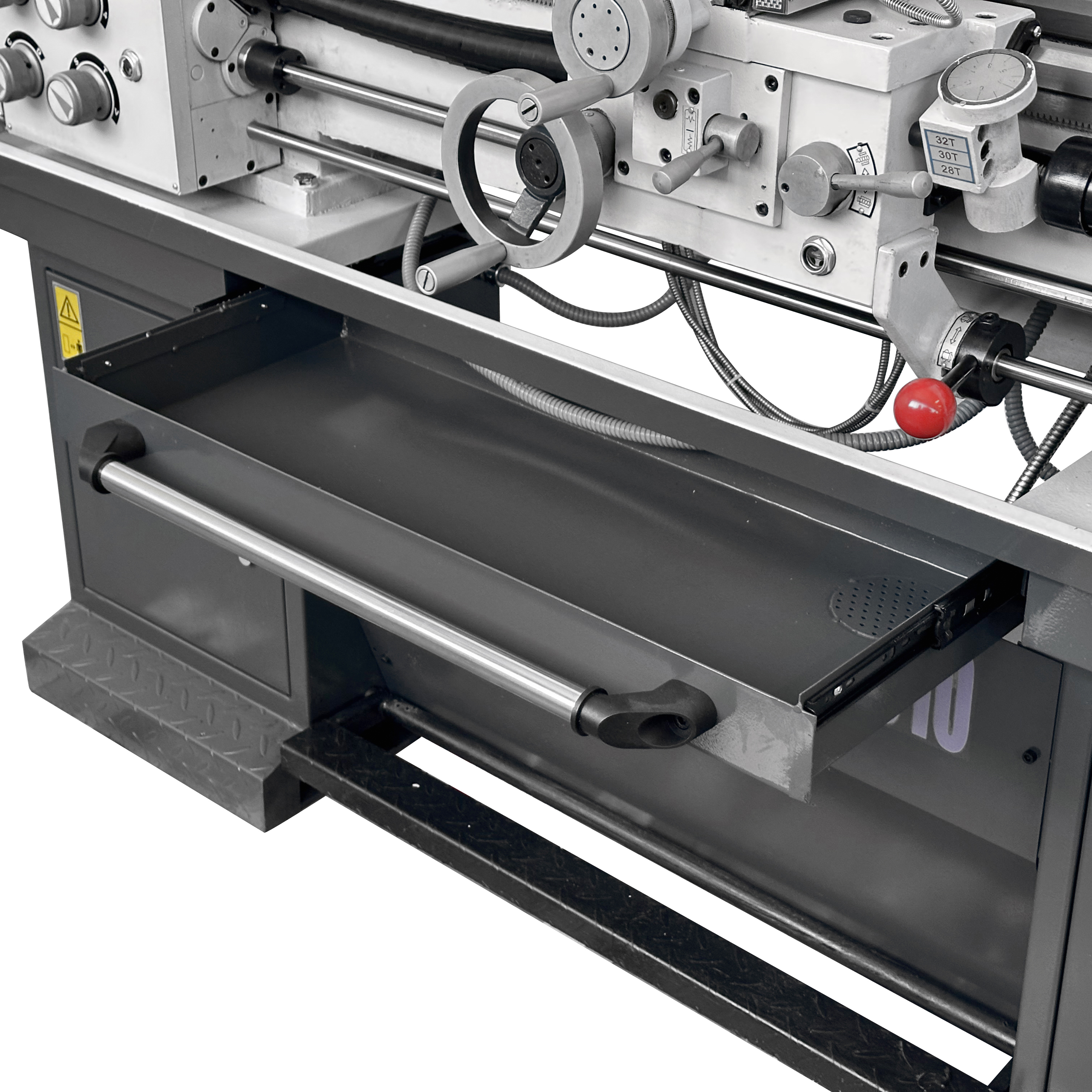

La macchina vanta di serie un impianto di illuminazione LED, un sistema di lubrorefrigerazione ed un impianto di lubrificazione guide centralizzato ad azionamento manuale. Sempre di serie, è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi con precisioni fino a 0.5 µm. Il tornio per metalli SOGI M4-910D è fornito di basamento di appoggio con vano per riporre utensili ed altro materiale indispensabile per la lavorazione. Presente anche il comparatore di filettature.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Per optional e richieste particolari, contattare il nostro Servizio Clienti.

Caratteristiche tecniche del tornio SOGI M4-910D

• Distanza tra le punte: 910 mm
• Altezza punte: 150 mm
• Diametro massimo tornibile sul banco: 300 mm
• Diametro massimo tornibile sul carro: 178 mm
• Diametro foro mandrino (passaggio barra): 38 mm
• Diametro mandrino (autocentrante 3+3): 160 mm
• Attacco mandrino: Camlock D1-5
• Conicità contropunta: CM 3
• Corsa cannotto contropunta: 100 mm
• Angolo di rotazione torretta portautensile: ± 90°
• Sezione massima utensile torretta: 16 mm
• Avanzamenti trasversali (asse X): 0,052 ÷ 1,392 mm/giro
• Avanzamenti longitudinali (asse Z): 0,014 ÷ 0,380 mm/giro
• Accuratezza del posizionamento slitta trasversale: ± 0,025 mm
• Accuratezza del posizionamento carrellino: ± 0,02 mm
• Filettatura Metrica (n° 26): 0,4 ÷ 0,7 mm
• Filettatura Whitworth (n° 34): 4 ÷ 56 TPI
• Motore mandrino: 1,5 kW
• Pompa del refrigerante: 40 W
• Velocità di rotazione mandrino (n° 9): 70 - 1400 giri/min
• Corsa massima slitta trasversale: 135 mm
• Corsa massima carro longitudinale: 775 mm
• Corsa massima carrellino: 76 mm
• Potenza nominale macchina: 1,6 kW
• Tensione/frequenza: 230 V/50 Hz
• Peso (senza imballo): 480 kg
• Dimensioni d'ingombro (senza imballo): 1600 x 750 x 1300H mm

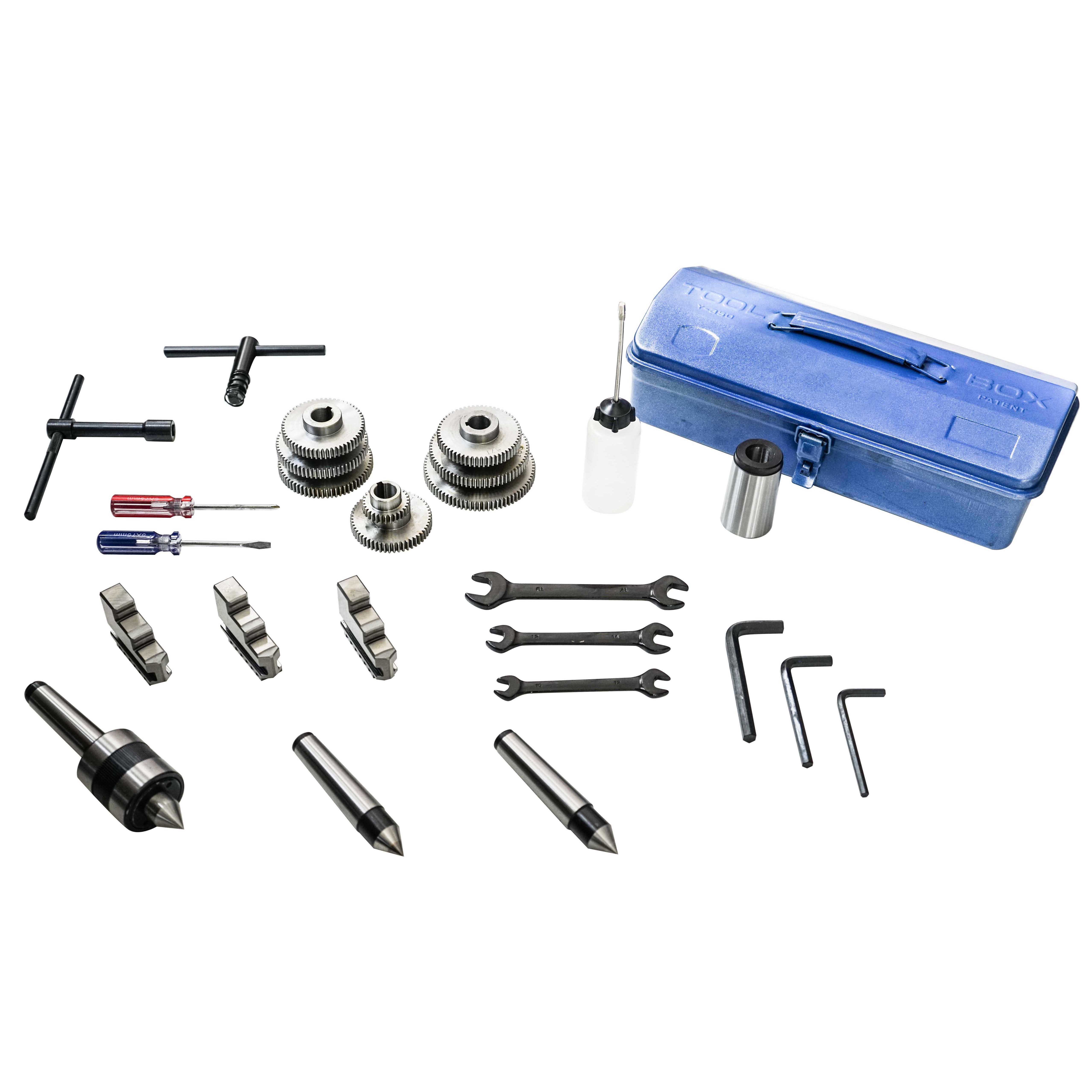

In dotazione

• N° 1 mandrino autocentrante 3+3 griffe, Ø 160 mm

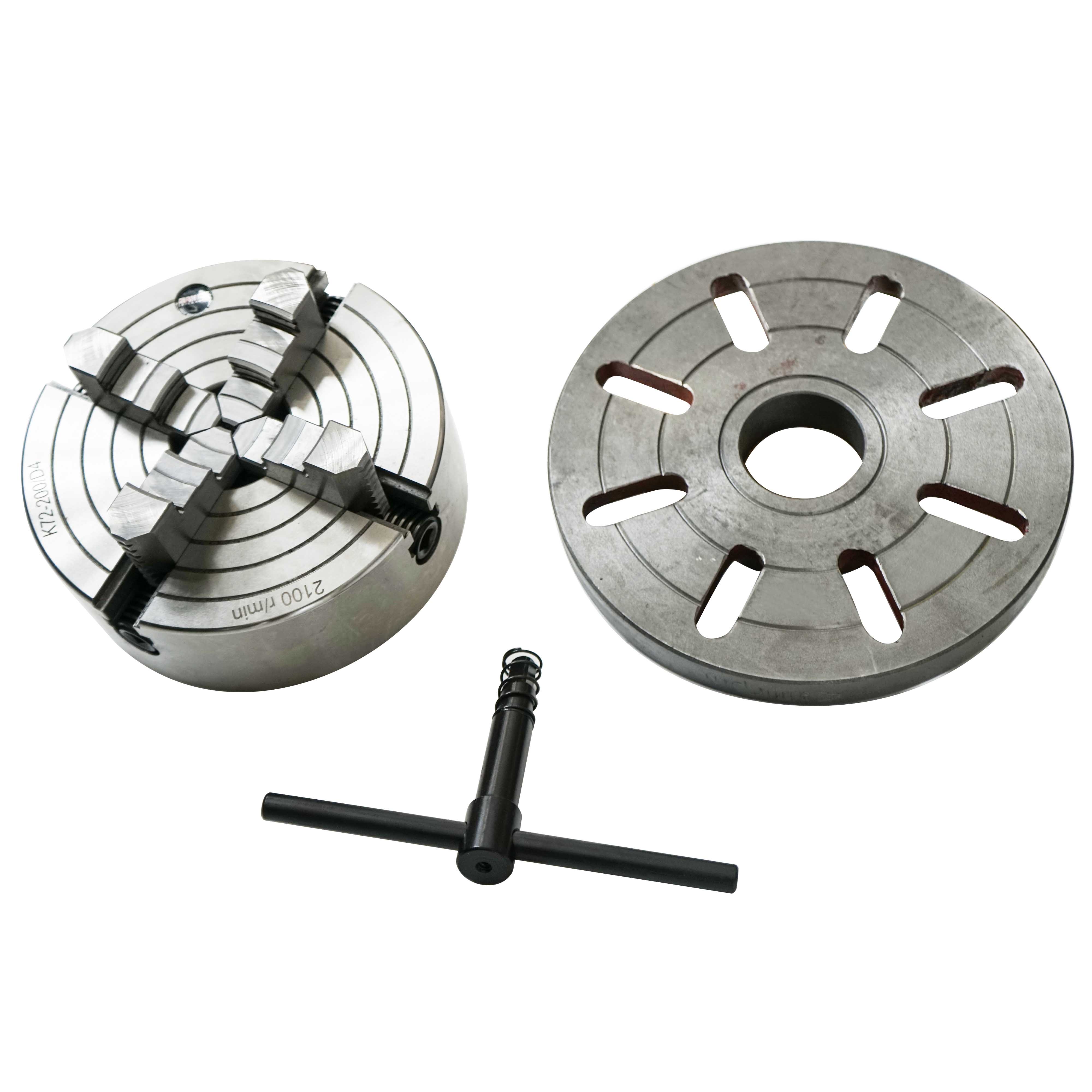

• N° 1 mandrino indipendenti 4 griffe, Ø 200 mm
• N° 1 flangia per mandrino 4 griffe
• N° 1 visualizzatore di quote su 3 assi
• N° 1 torretta registrabile in altezza
• N° 2 chiavi per mandrini
• N° 1 set di brugole
• N° 1 set di cacciaviti
• N° 1 set di chiavi di servizio
• N° 2 contropunte fisse
• N° 1 contropunta rotante
• N° 1 bussola di riduzione
• N° 1 set di ingranaggi per filettature
• N° 1 oliatore
• N° 1 cassetta degli attrezzi
• N° 1 basamento di appoggio macchina

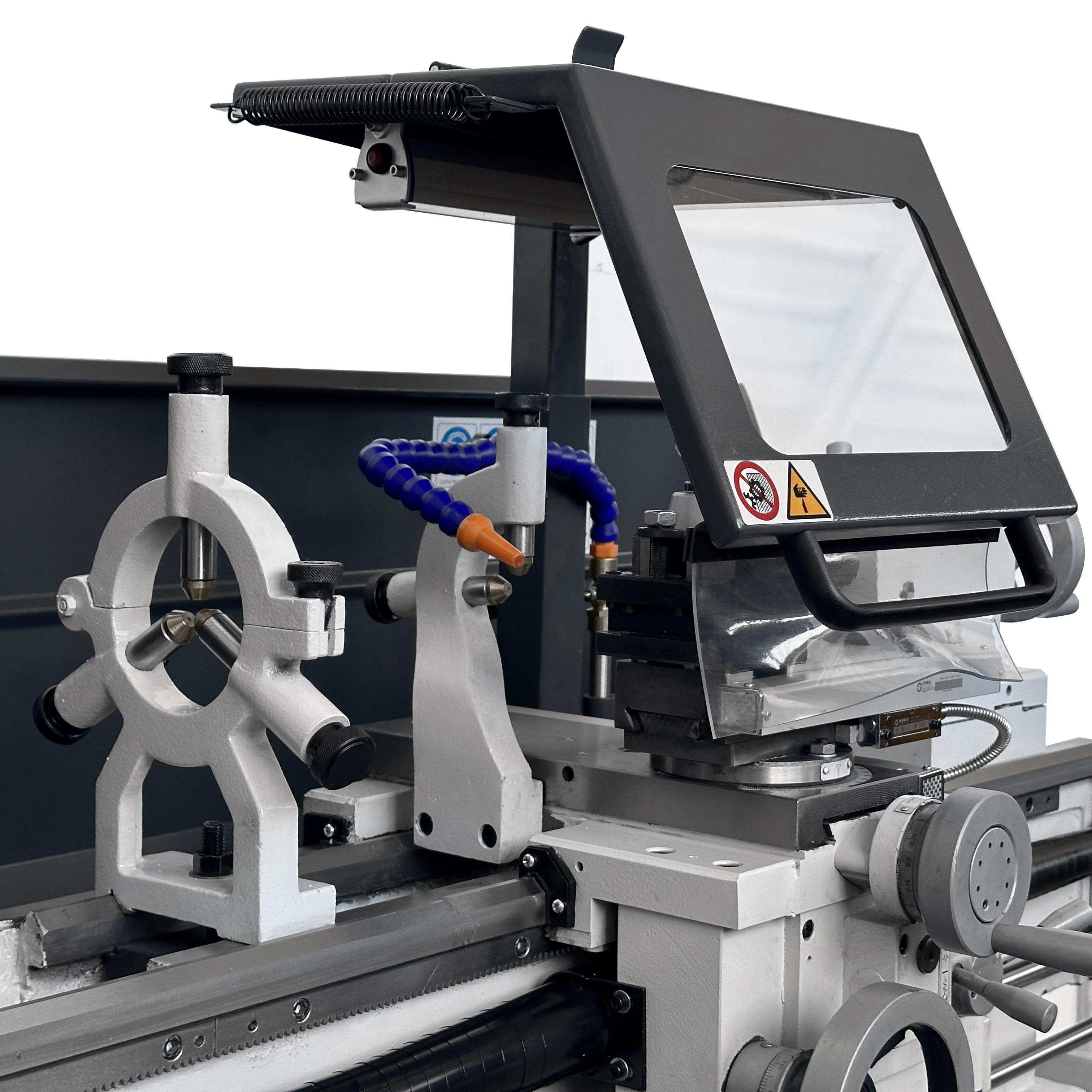

• N° 2 lunette (1 fissa, 1 mobile)
• Garanzia: 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
