Tornio parallelo professionale SOGI M8-2000D - 300 x 2000 mm - Pb 105 mm - visualizzato 3 assi con accessori

Il tornio parallelo SOGI M8-2000D è una macchina utensile professionale, dalle linee tradizionali, progettata per la lavorazione di materiali metallici, leghe derivate e molto altro in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche che Whitworth), forature, alesature, profilature ecc.

Il tornio per metalli SOGI M8-2000D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

Il mandrino, autocentrante con griffe diritte, rovesce e tenere in dotazione, ha un diametro di Ø 315 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. L'albero mandrino è montato su cuscinetti a rulli conici regolabili di alta qualità ed è in bagno d'olio. Il mandrino è azionato da un motore trifase robusto ed affidabile.

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici.

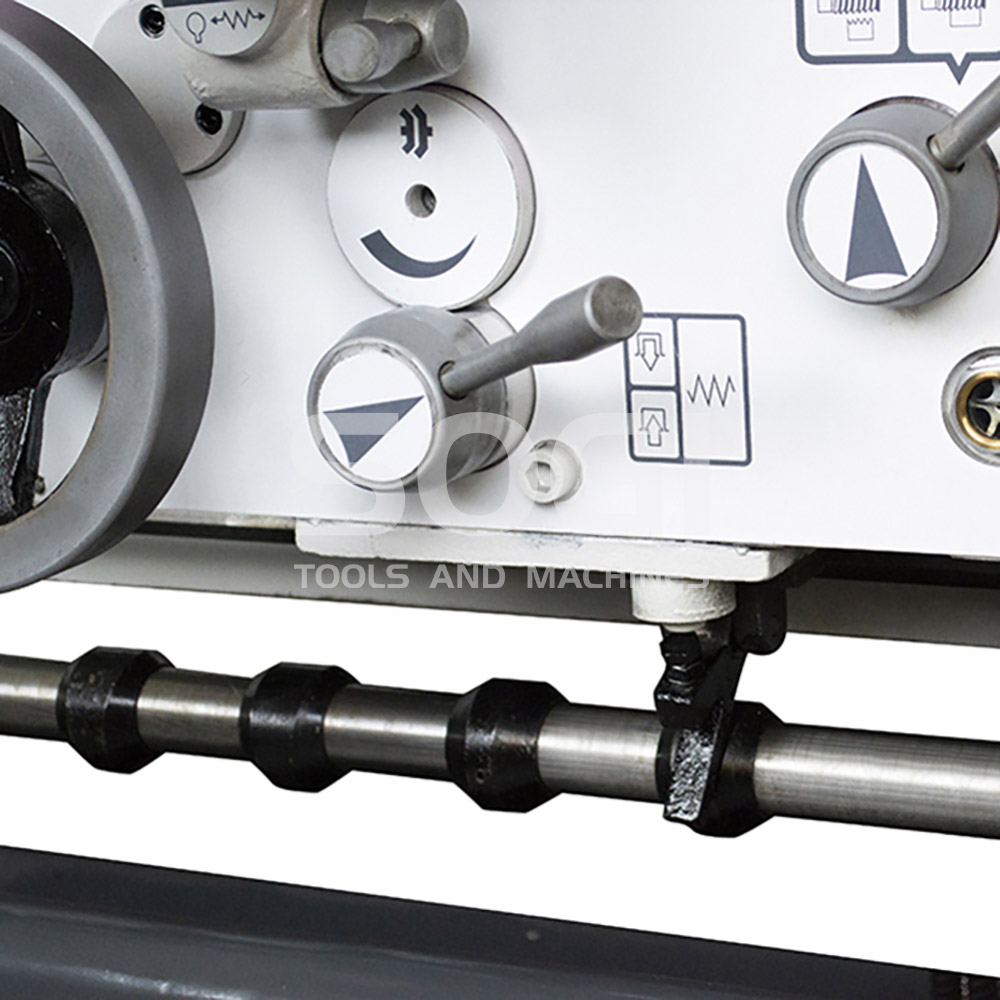

Il tornio industriale SOGI M8-2000D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta Multifix a cambio rapido permette una regolazione dell'altezza dell'utensile garantendone un preciso allineamento con l'asse mandrino.

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi con precisioni fino a 0.5 µm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED. Il basamento è in ghisa. Presente anche un comparatore di filettature ed un sistema di lubrificazione guide di scorrimento carro e slitta trasversale azionabile per mezzo di apposito pomello.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

OPZIONALE: joystick di comando avanzamento di lavoro/rapido del carro e della slitta trasversale; centralina di lubrificazione guide. Per maggiori informazioni, contattate il nostro Servizio Clienti!

Caratteristiche tecniche del tornio SOGI M8-2000D

• Distanza tra le punte: 2000 mm
• Altezza delle punte: 300 mm
• Diametro ammesso sul banco: Ø 600 mm
• Diametro ammesso sulla slitta: Ø 350 mm
• Diametro ammesso sull'incavo: Ø 780 mm
• Larghezza banco: 350 mm
• Passaggio barra: Ø 105 mm
• Diametro mandrino (autocentrante 3+3+3): Ø 315 mm
• Attacco mandrino: Camlock D1-8"
• Cono mandrino: CM7
• Cono cannotto contropunta: CM5
• Corsa cannotto contropunta: 185 mm
• Tipologia torretta portautensile: A cambio rapido (Multifix)
• Sezione massima utensile torretta: 25x25 mm
• Avanzamenti trasversali (n° 35): 0.060 ÷ 1.719 mm/giro
• Avanzamenti longitudinali (n° 35): 0.177 ÷ 4.938 mm/giro
• Filettature Metriche (n° 47): 0.20 ÷ 14 mm
• Filettature Whitworth (n° 60): 2 ÷ 112 TPI
• Filettature Diametral Pitches (n° 50): 4 ÷ 112 DP
• Filettature Module Pitches (n° 39): 0.10 ÷ 7.0 MP
• Potenza motore principale: 7.5 kW
• Potenza motore emulsivo: 90 W
• Numero velocità mandrino: 12
• Range velocità mandrino: 25 ÷ 1620 giri/min
• Corsa slitta trasversale: 320 mm
• Corsa carrellino portautensili: 135 mm
• Potenza nominale macchina: 7.6 kW
• Tensione/frequenza: 400 V/50 Hz
• Peso netto approssimativo: 2800 kg
• Dimensioni di ingombro (L x P x H): 3350 x 1150 x 1500 mm

In dotazione

• N° 1 mandrino autocentrante 3+3+3 griffe, Ø 315 mm
• N° 1 mandrino 4 griffe indipendenti
• N° 1 flangia per mandrino Ø 450 mm
• N° 1 set di brugole
• N° 1 set di cacciaviti
• N° 1 set di chiavi di servizio
• N° 1 set di chiavi esagonali
• N° 1 bussola di riduzione
• N° 2 contropunte fisse
• N° 1 contropunta rotante
• N° 1 set di ingranaggi per filettature
• N° 1 oliatore
• N° 1 set di piedini di livellamento
• N° 2 lunette (1 fissa, 1 mobile)
• Garanzia: 12/24 mesi
