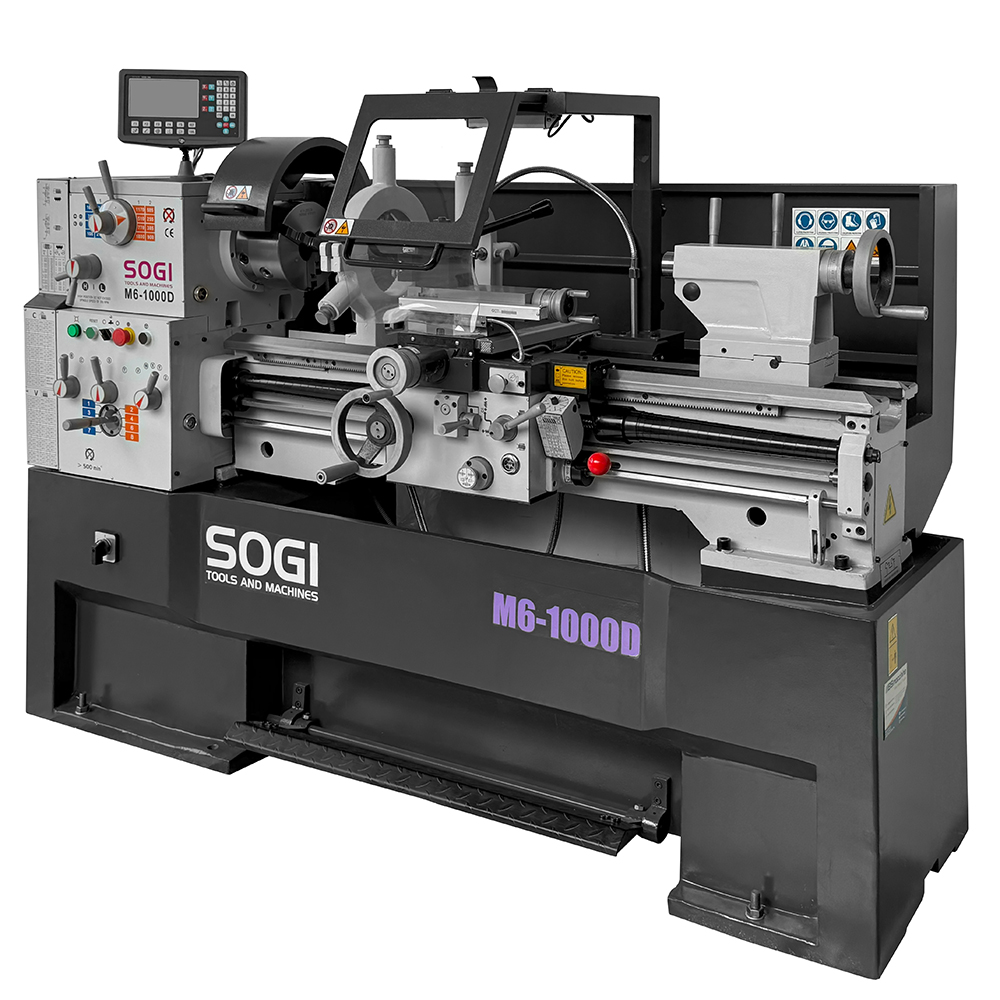

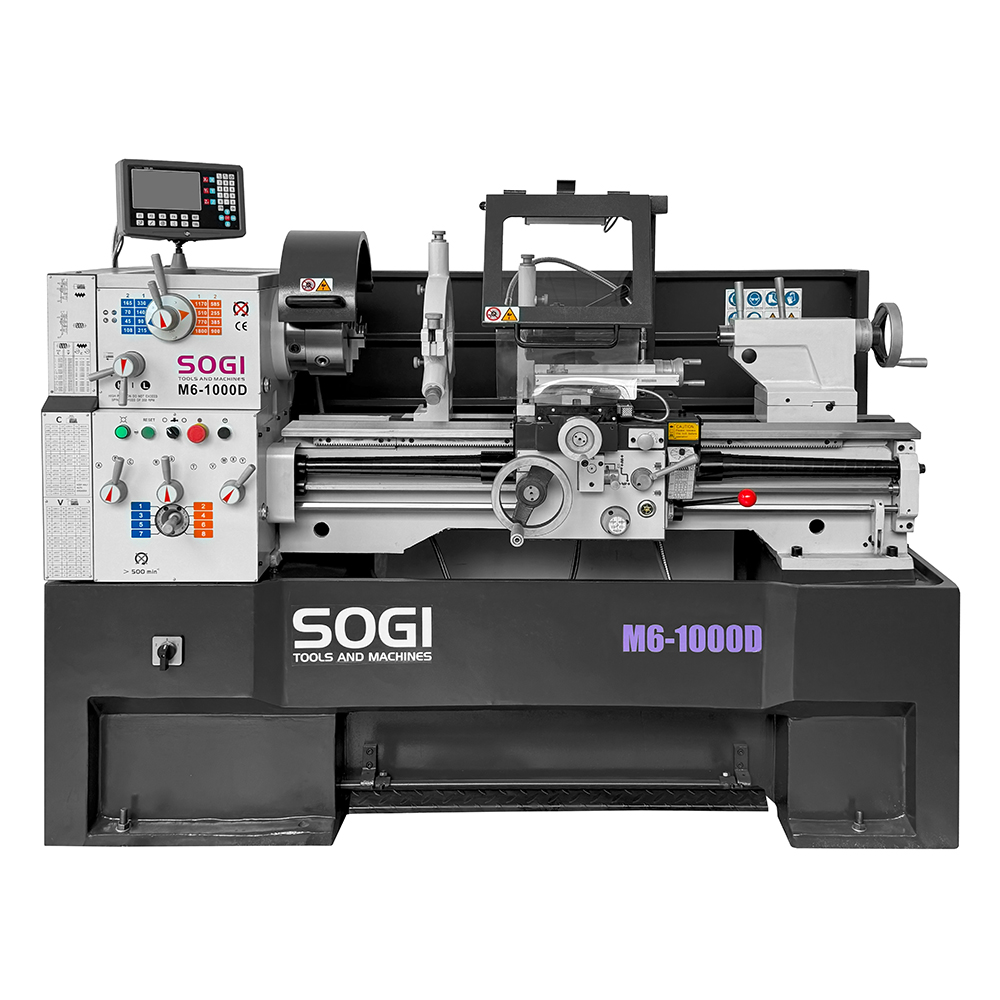

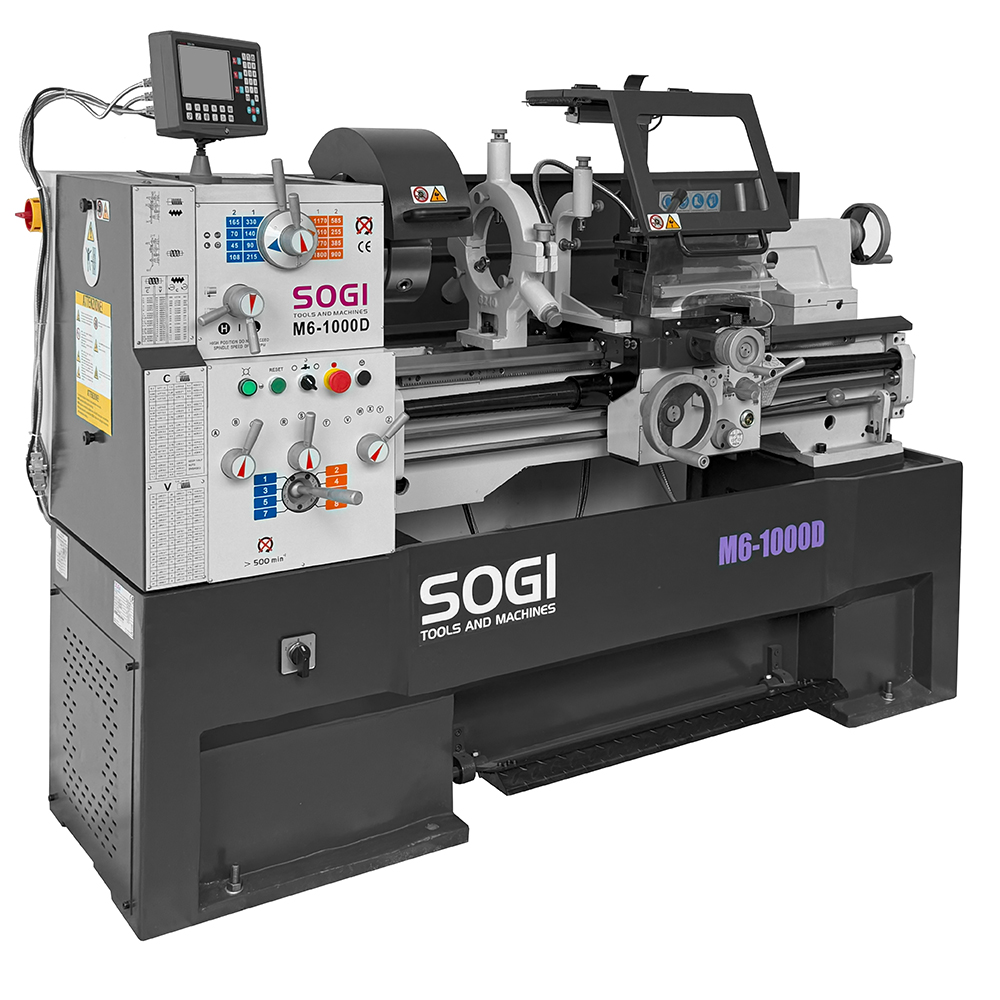

Tornio parallelo per metalli SOGI M6-1000D visualizzato a 3 assi 205 x 1000 - avanzamenti automatici

800SGI0778 SOGI

10990,00 (iva esclusa)
1

Description

Il tornio parallelo SOGI M6-1000D è una macchina professionale pensata per la lavorazione industriale di materiali metallici, leghe derivate e molto altro in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche che Whitworth), forature, alesature, profilature ecc.

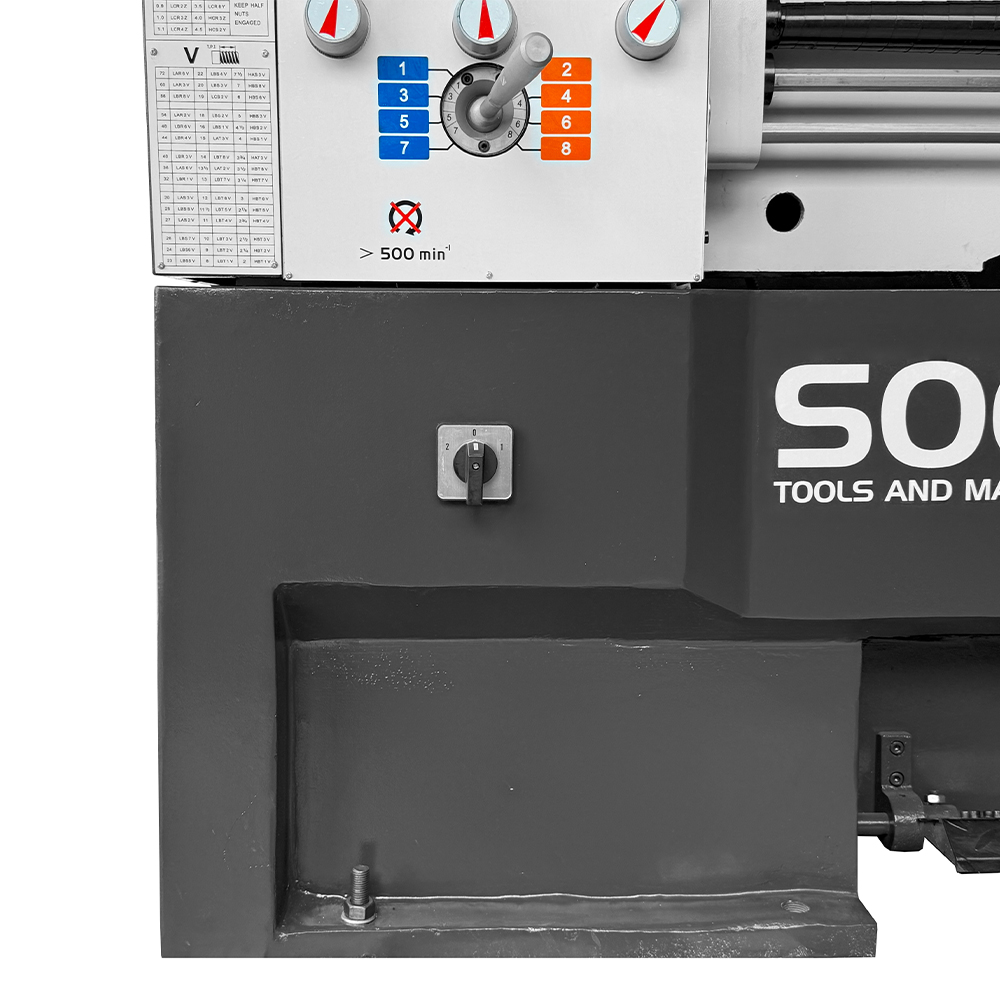

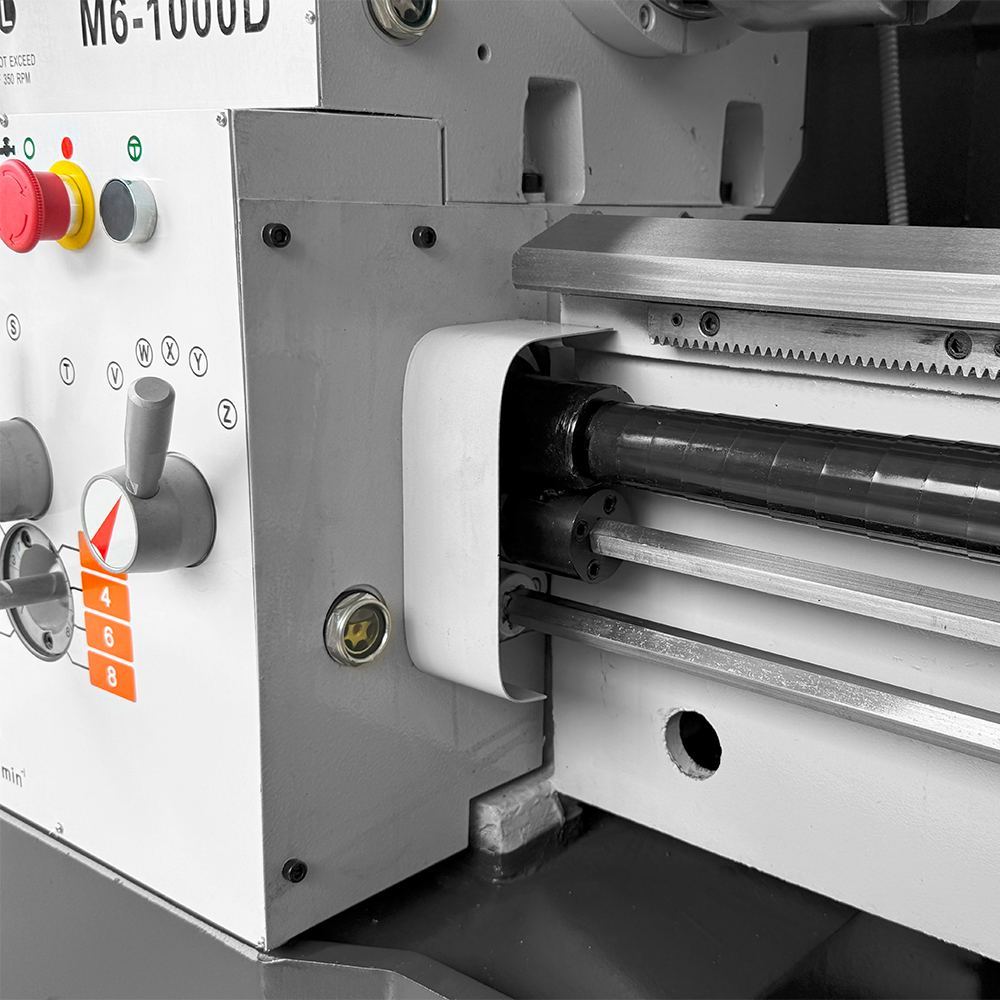

Il tornio tradizionale SOGI M6-1000D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

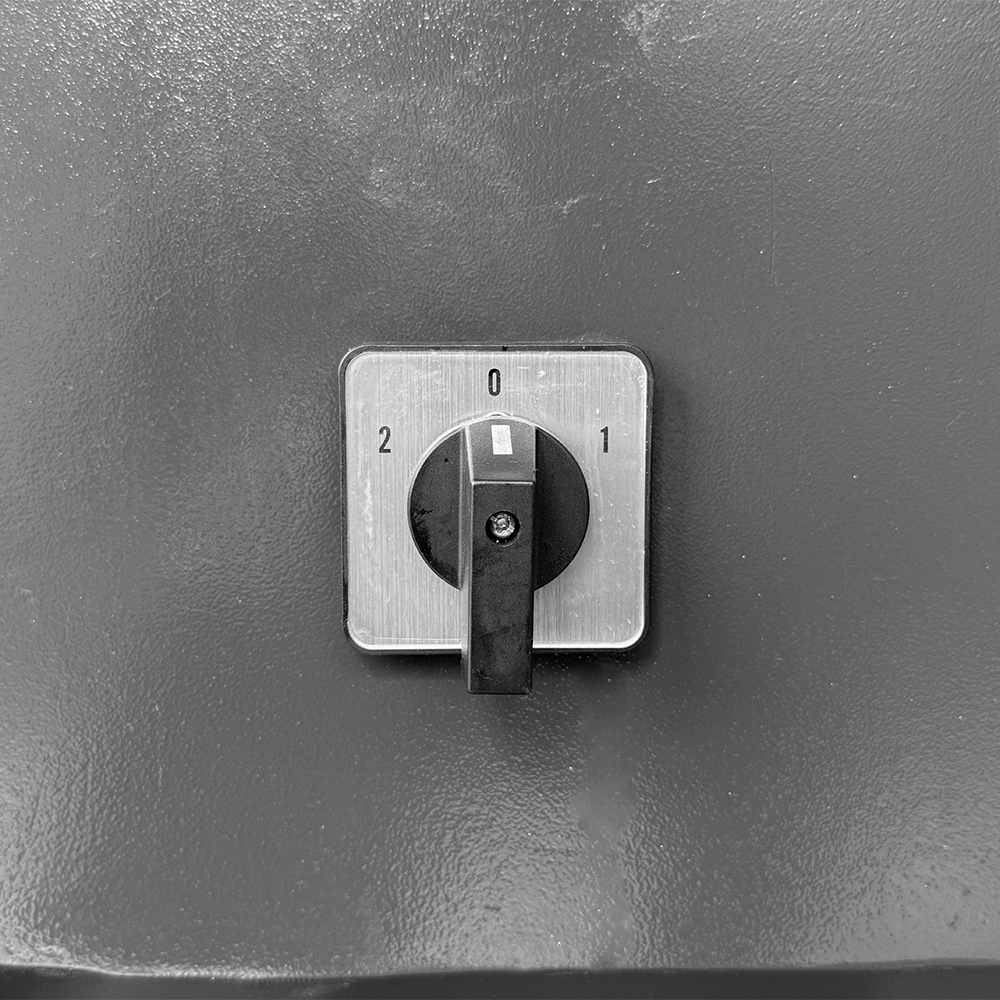

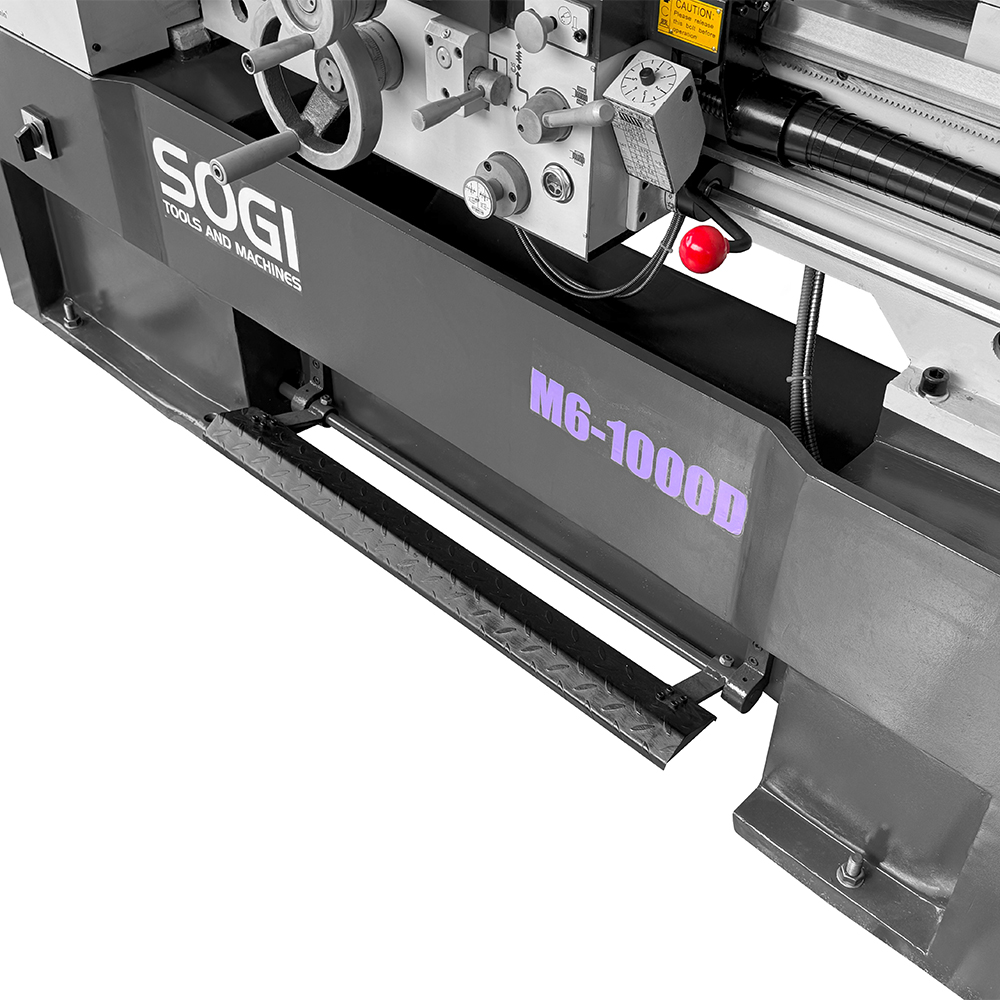

Il mandrino, autocentrante 3+3 griffe, ha un diametro di Ø 200 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. Quest'ultimo è montato su cuscinetti a rulli conici regolabili di alta qualità per assicurare un incremento delle prestazioni a fronte di una riduzione dell'attrito in gioco. Il mandrino è azionato da un motore asincrono trifase a doppia polarità: per arrestare immediatamente la sua rotazione, è sufficiente azionare il freno meccanico per mezzo di opportuno pedale.

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici.

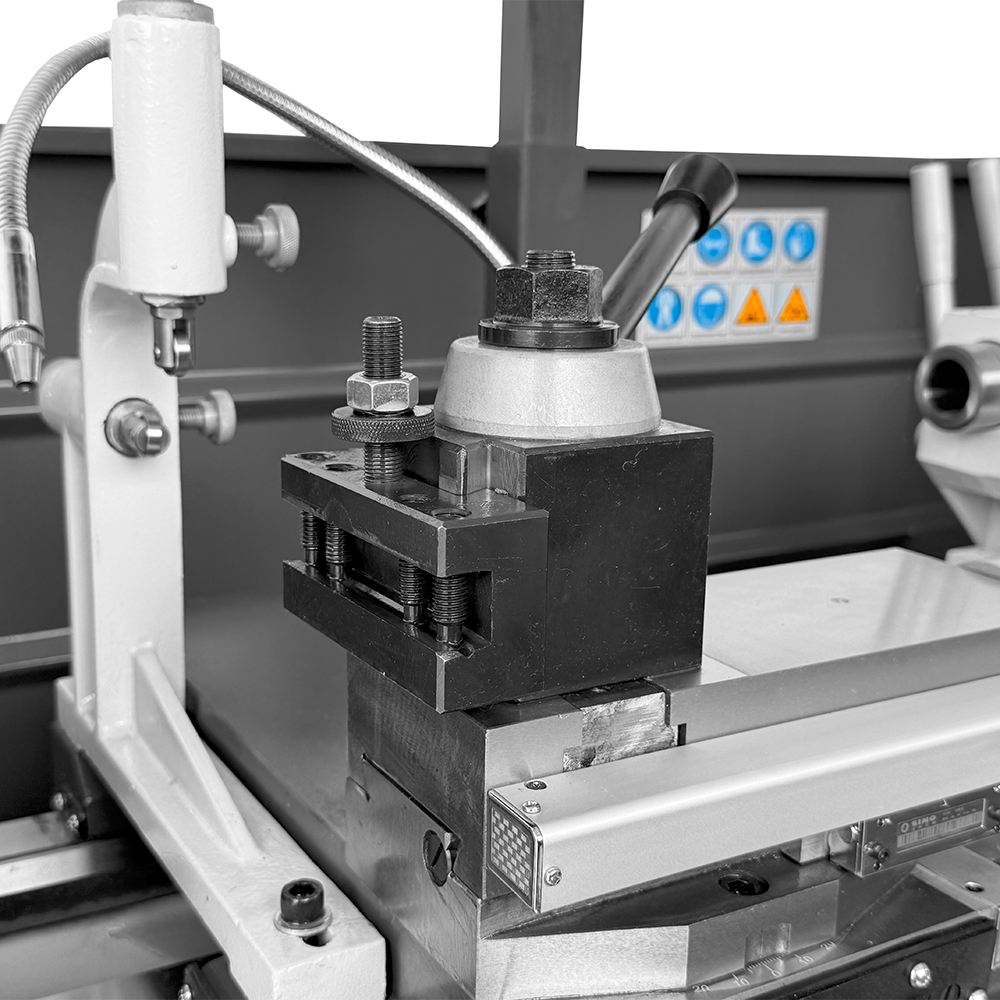

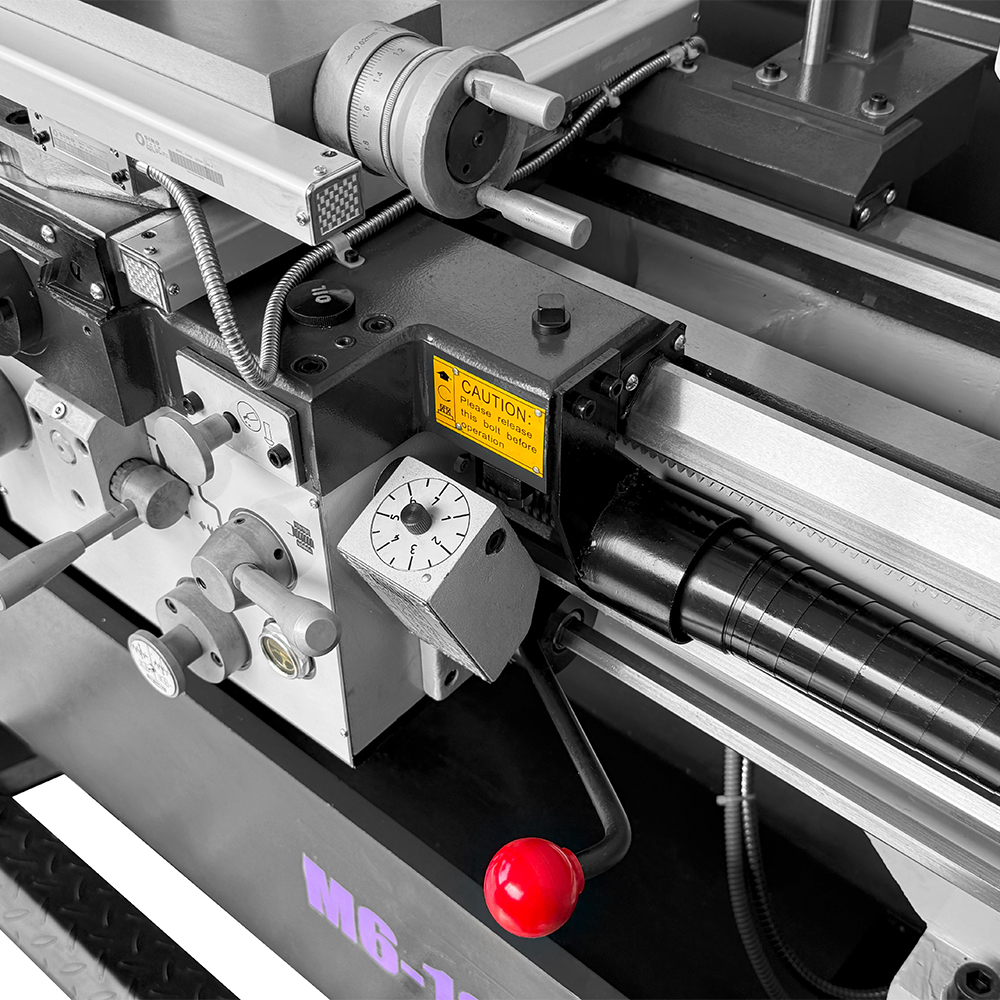

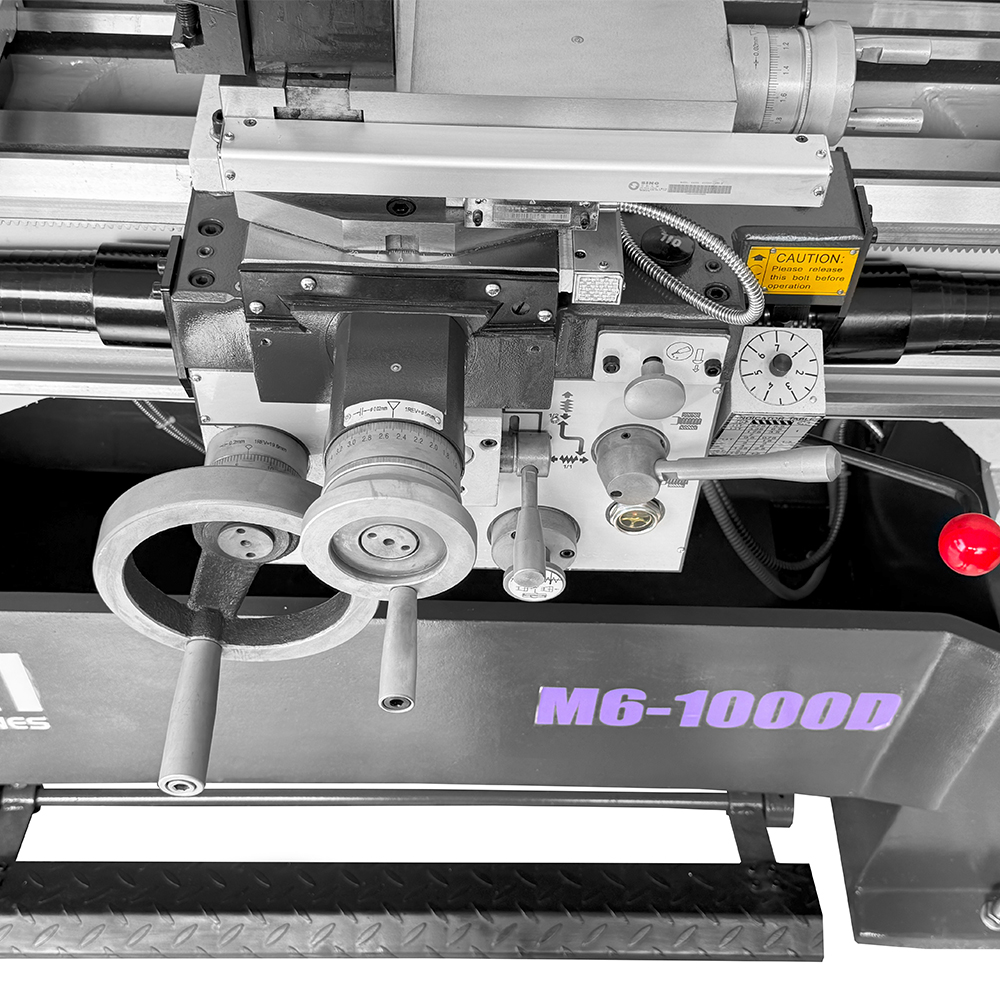

Il tornio professionale SOGI M6-1000D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta a cambio rapido permette una regolazione dell'altezza dell'utensile garantendone un preciso allineamento con l'asse mandrino.

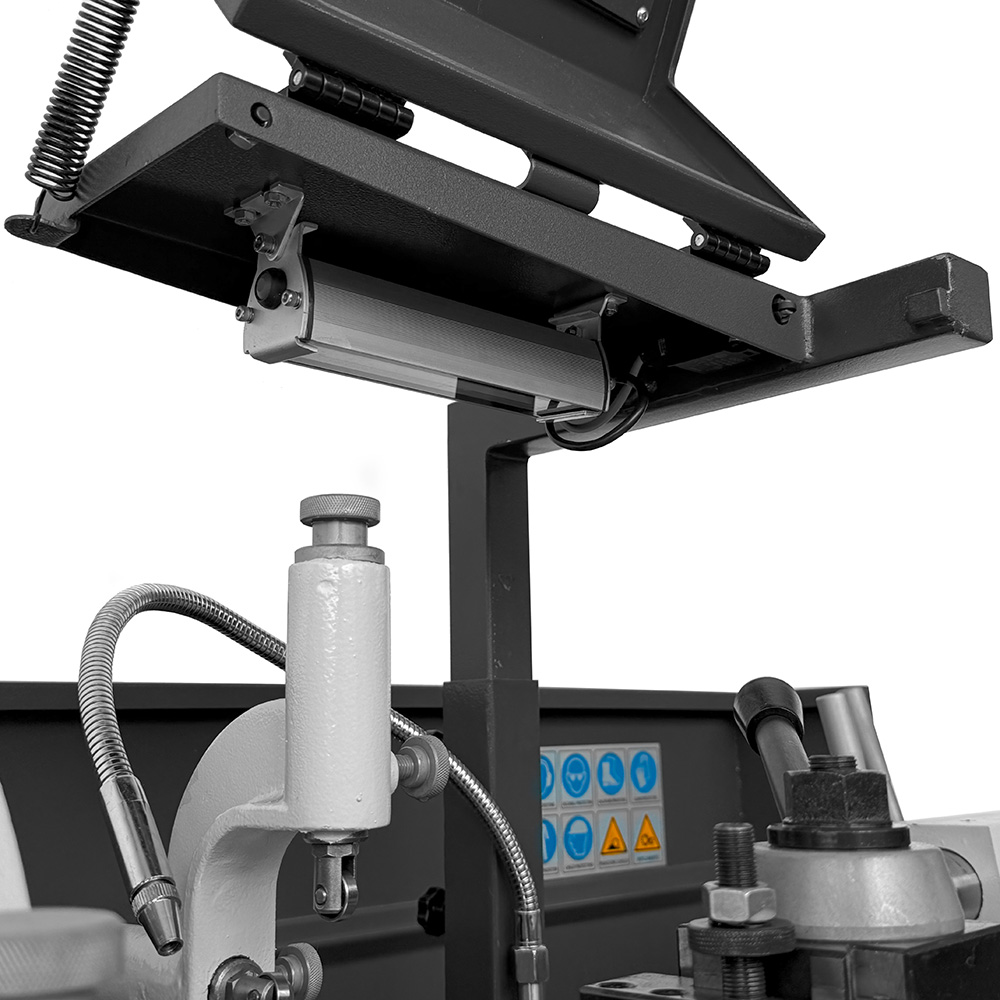

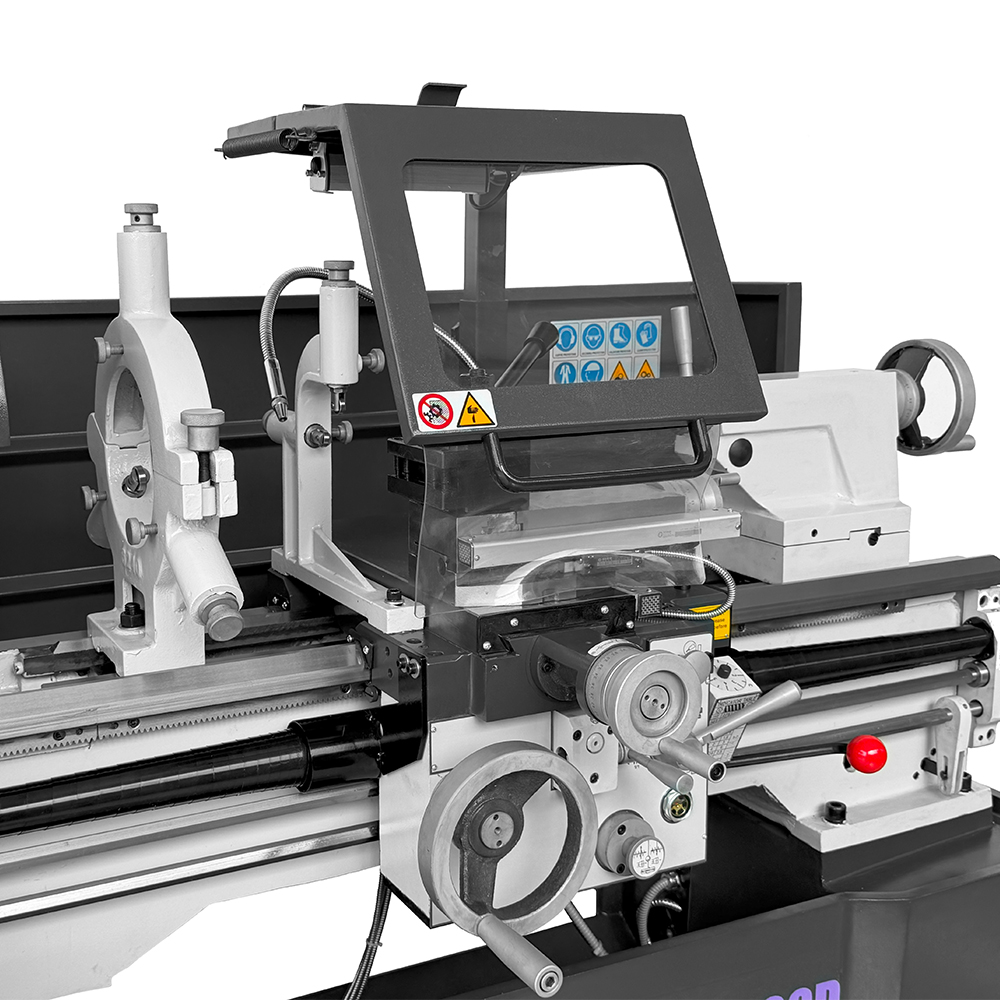

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi con precisioni fino a 0.5 µm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED. Sempre di serie, il tornio per metalli SOGI M6-1000D è fornito di basamento di appoggio in ghisa. Presente anche un comparatore di filettature ed un sistema di lubrificazione guide di scorrimento carro e slitta trasversale azionabile per mezzo di apposito pomello.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Per optional e richieste particolari, contattare il nostro Servizio Clienti.

Caratteristiche tecniche del tornio SOGI M6-1000D

  • Distanza tra le punte: 1000 mm
  • Altezza delle punte: 205 mm
  • Diametro ammesso sul banco: Ø 410 mm
  • Diametro ammesso sulla slitta: Ø 250 mm
  • Diametro ammesso sull'incavo: Ø 580 mm
  • Larghezza banco: 250 mm
  • Passaggio barra: Ø 52 mm
  • Diametro mandrino (autocentrante 3+3): Ø 200 mm
  • Attacco mandrino: Camlock D1-6
  • Cono mandrino: CM6
  • Cono cannotto contropunta: CM4
  • Corsa cannotto contropunta: 125 mm
  • Tipologia torretta portautensile: A cambio rapido
  • Sezione massima utensile torretta: 20x20 mm
  • Avanzamenti trasversali: 0,025 ÷ 0,850 mm/giro
  • Avanzamenti longitudinali: 0,05 ÷ 1,7 mm/giro
  • Divisione volantino slitta trasversale/carrellino/cannotto contropunta: 0,02 mm
  • Divisione volantino carro: 0,2 mm
  • Filettature Metriche: 0,20 ÷ 14 mm
  • Filettature Whitworth: 2 ÷ 72 TPI
  • Filettature Diametral Pitches: 8 ÷ 44 DP
  • Filettature Module Pitches: 0,30 ÷ 3,5 MP
  • Potenza motore principale: 2,2/3,3 kW
  • Potenza motore emulsivo: 90 W
  • Numero velocità mandrino: 16
  • Range velocità mandrino: 45 ÷ 1800 giri/min
  • Corsa slitta trasversale: 230 mm
  • Corsa carro: 840 mm
  • Corsa carrellino portautensili: 145 mm
  • Potenza nominale macchina: 3,5 kW
  • Tensione/frequenza: 400 V/50 Hz
  • Peso netto: 1200 kg
  • Dimensioni di ingombro (L x P x H): 1900 x 900 x 1145 mm

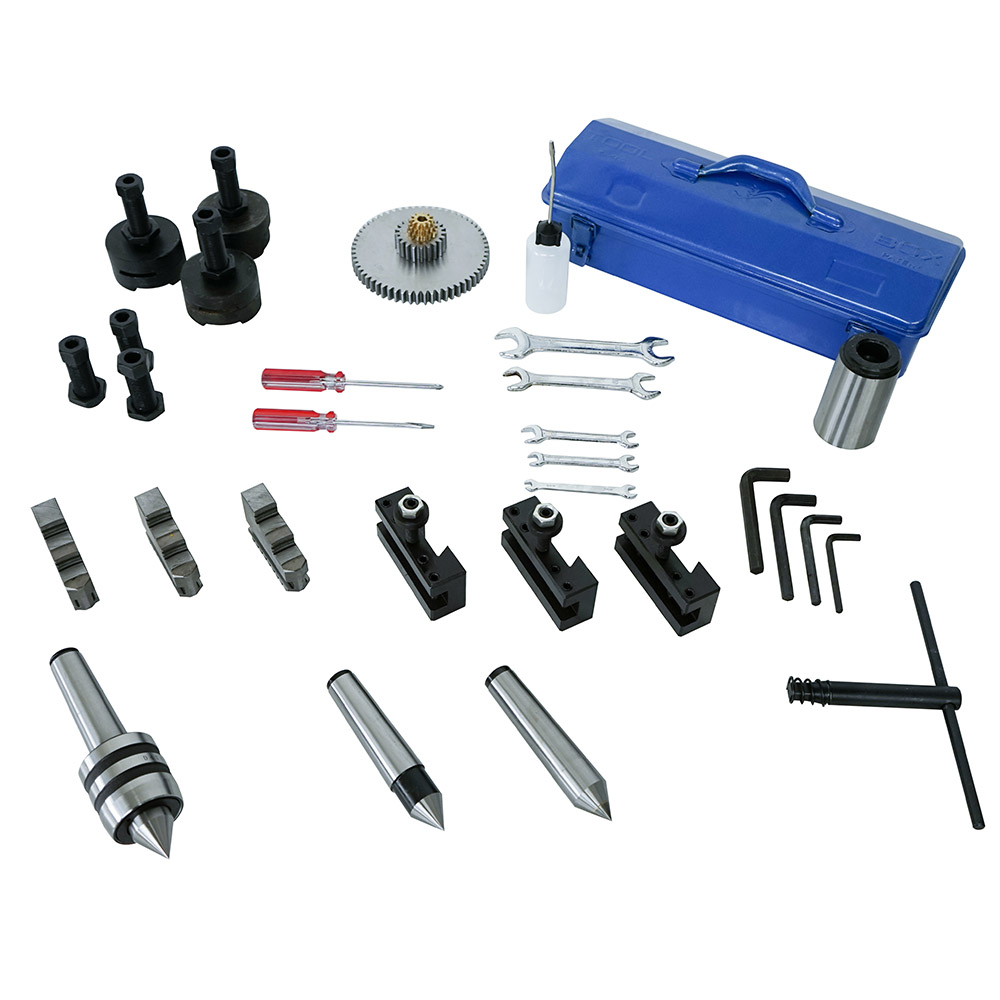

In dotazione

  • N° 1 mandrino autocentrante 3+3 griffe, Ø 200 mm

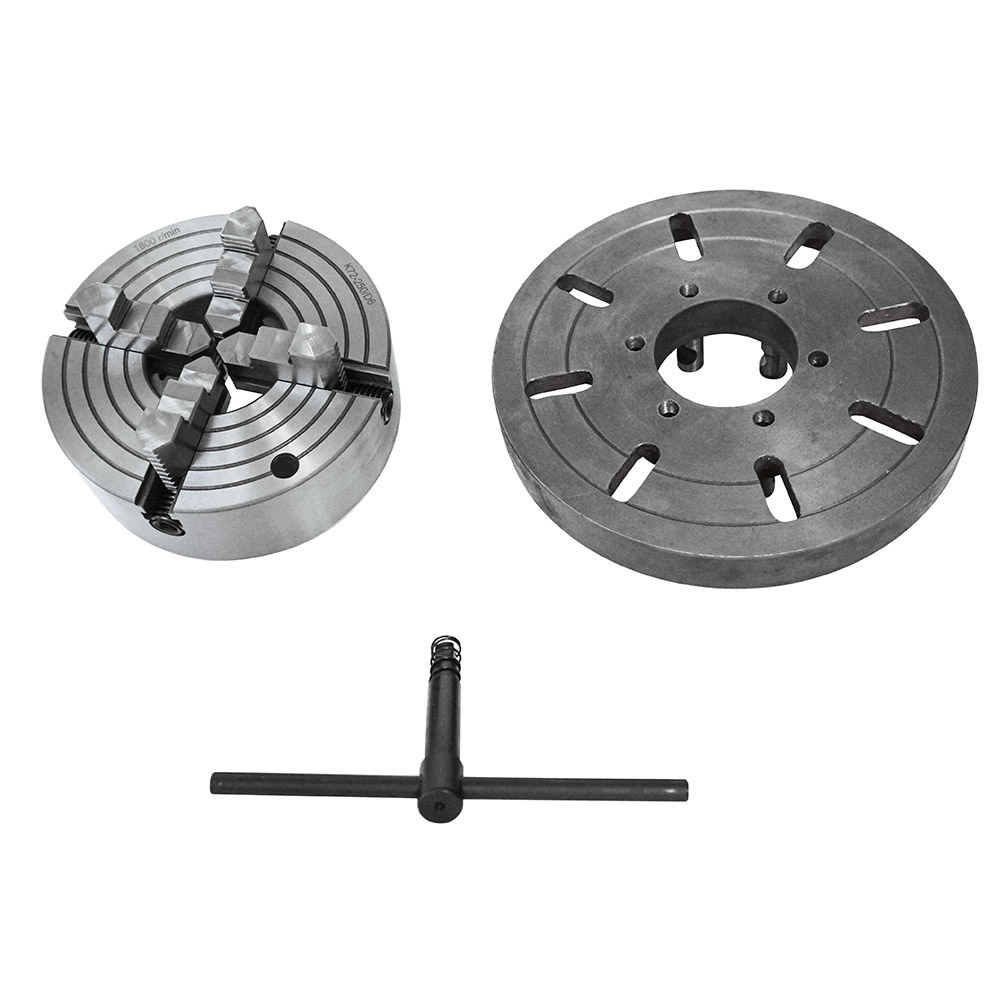

  • N° 1 mandrino 4 griffe indipendenti, Ø 250 mm
  • N° 1 flangia per mandrino 4 griffe
  • N° 2 chiavi per mandrini
  • N° 1 set di brugole
  • N° 1 set di cacciaviti
  • N° 1 set di chiavi di servizio
  • N° 1 chiave per il serraggio utensili sulla torretta
  • N° 2 contropunte fisse
  • N° 1 contropunta rotante
  • N° 1 bussola di riduzione
  • N° 1 set di ingranaggi per filettature
  • N° 1 oliatore
  • N° 4 cartelle per la torretta a cambio rapido
  • N° 1 cassetta degli attrezzi
  • N° 1 basamento di appoggio macchina
  • N° 2 lunette (1 fissa, 1 mobile)
  • Garanzia: 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
