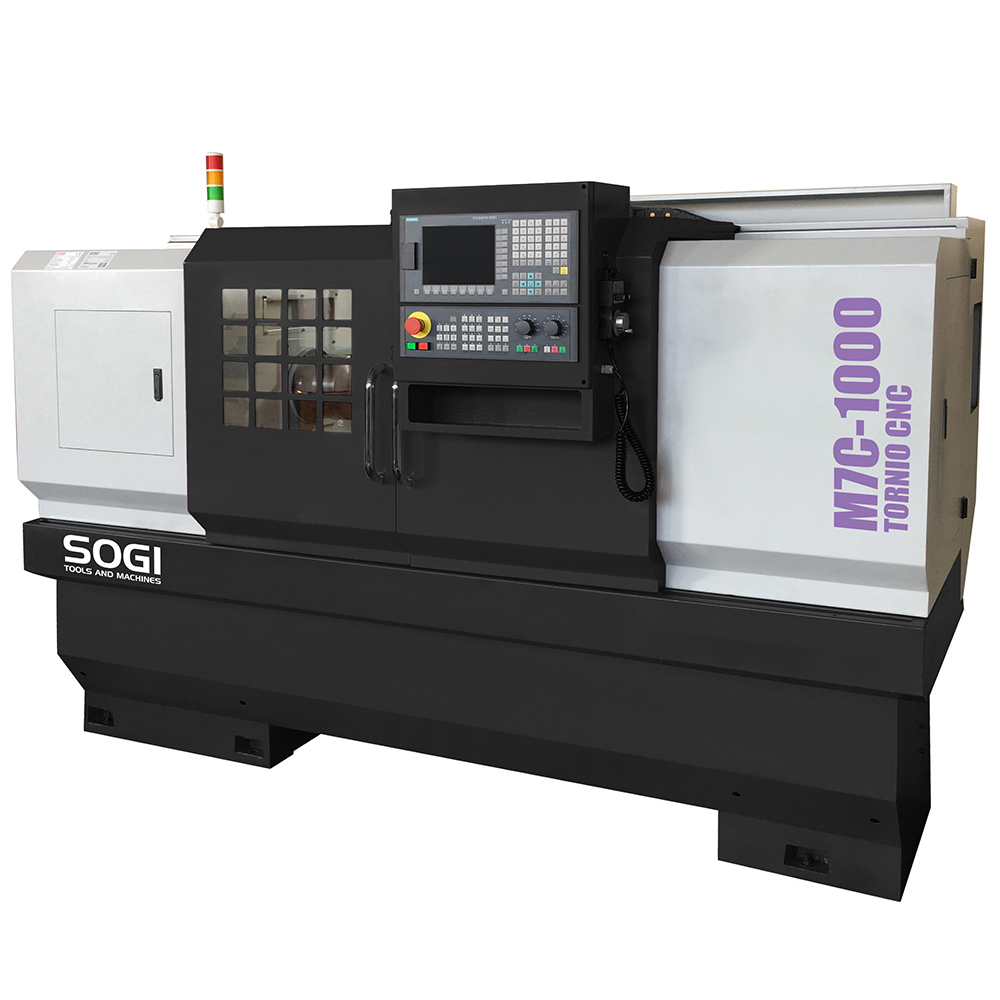

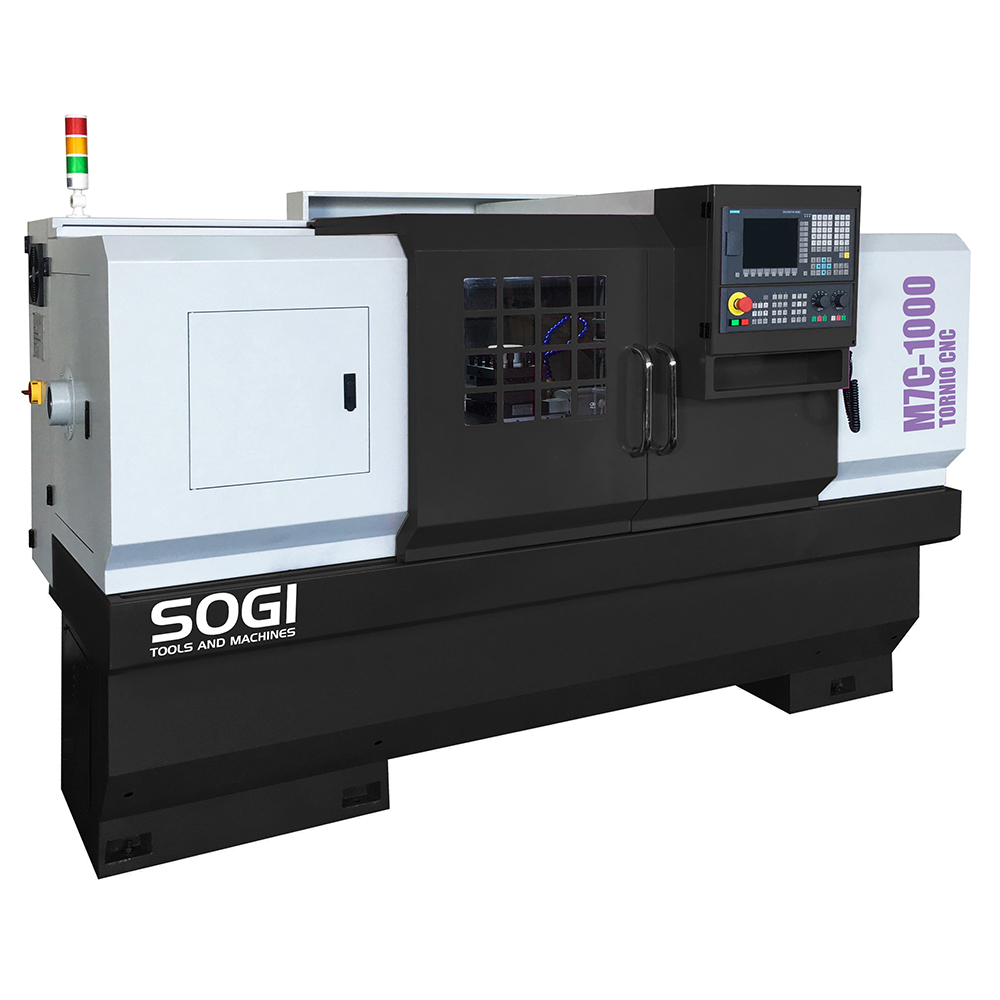

Tornio CNC ad autoapprendimento SOGI M7C-1000 - 540x1000 - controllo numerico Siemens 808DA - Pb 82 mm + accessori

Il tornio ad autoapprendimento CNC SOGI M7C-1000 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. I suoi punti di forza sono la modularità e la flessibilità di utilizzo, che rendono questa macchina rivoluzionaria ed all’avanguardia nel settore industriale.

La solidità del tornio CNC SOGI M7C-1000 è garantita dalla combinazione di una struttura in ghisa sferoidale e lamiera verniciata a polveri con un bancale in ghisa sottoposto a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un’elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

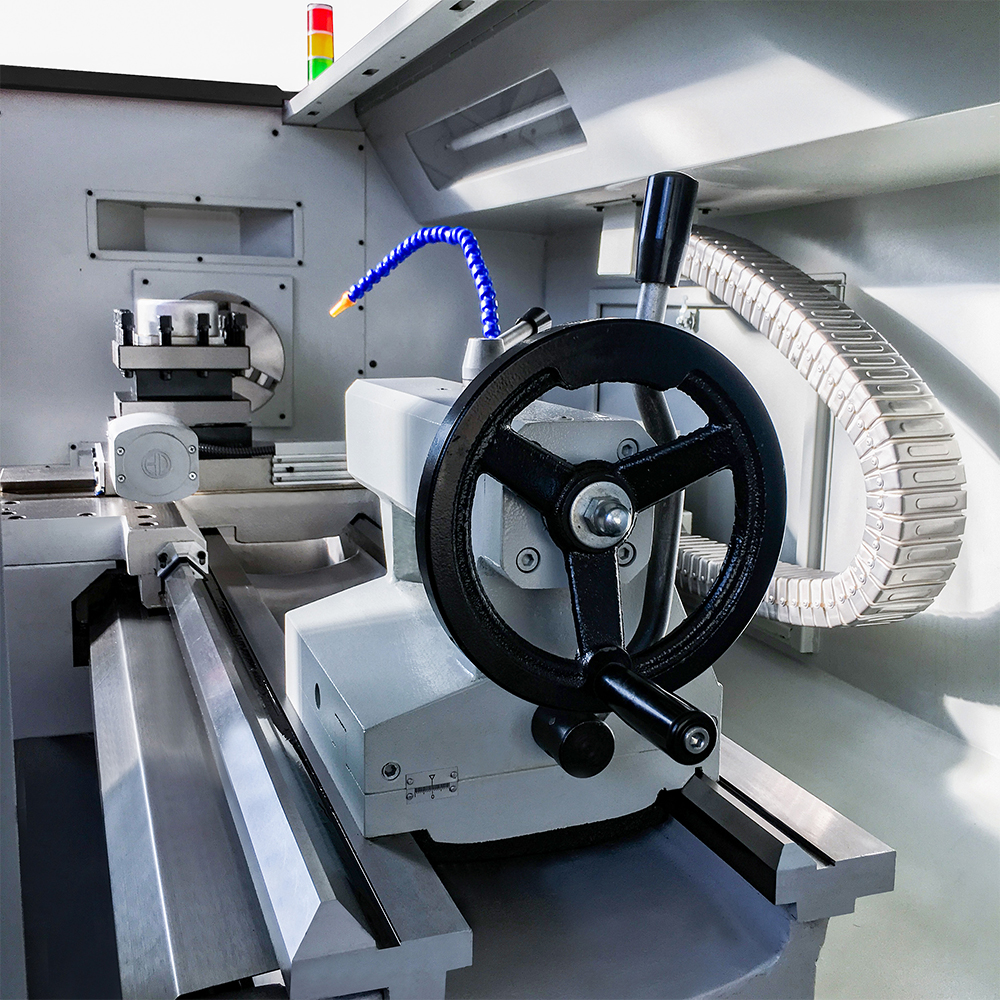

Il carro scorre lungo guide prismatiche temprate e rettificate, mentre le sue slitte si muovono lungo guide a coda di rondine. Gli assi sono gestiti da servomotori sincroni a magneti permanenti controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurando un’elevata ripetibilità nel tempo.

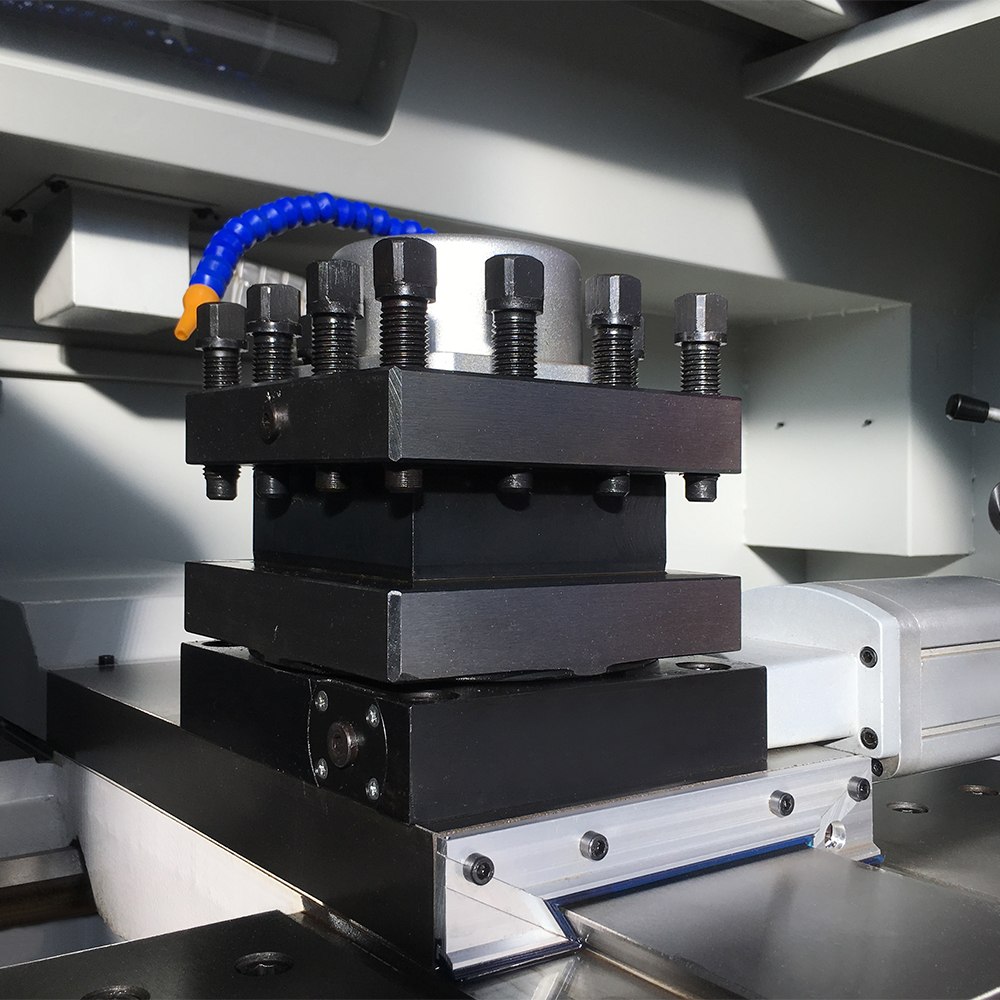

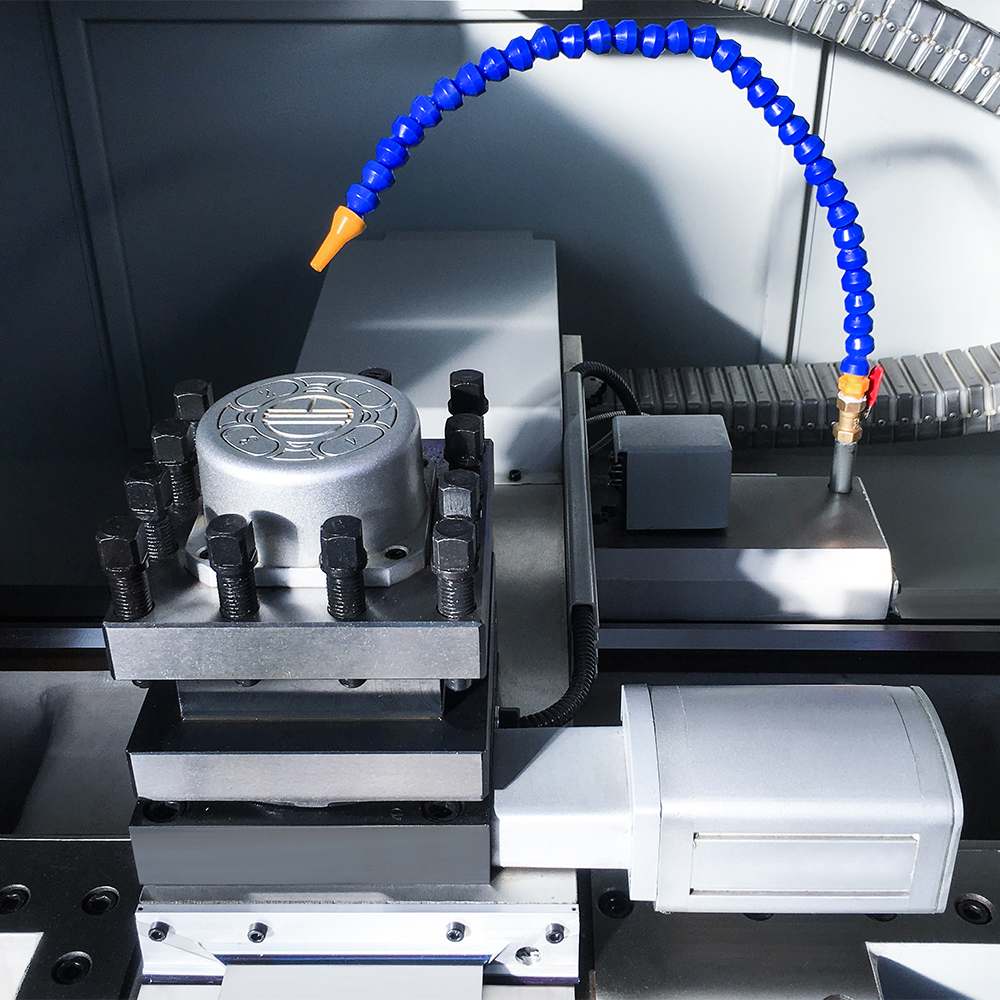

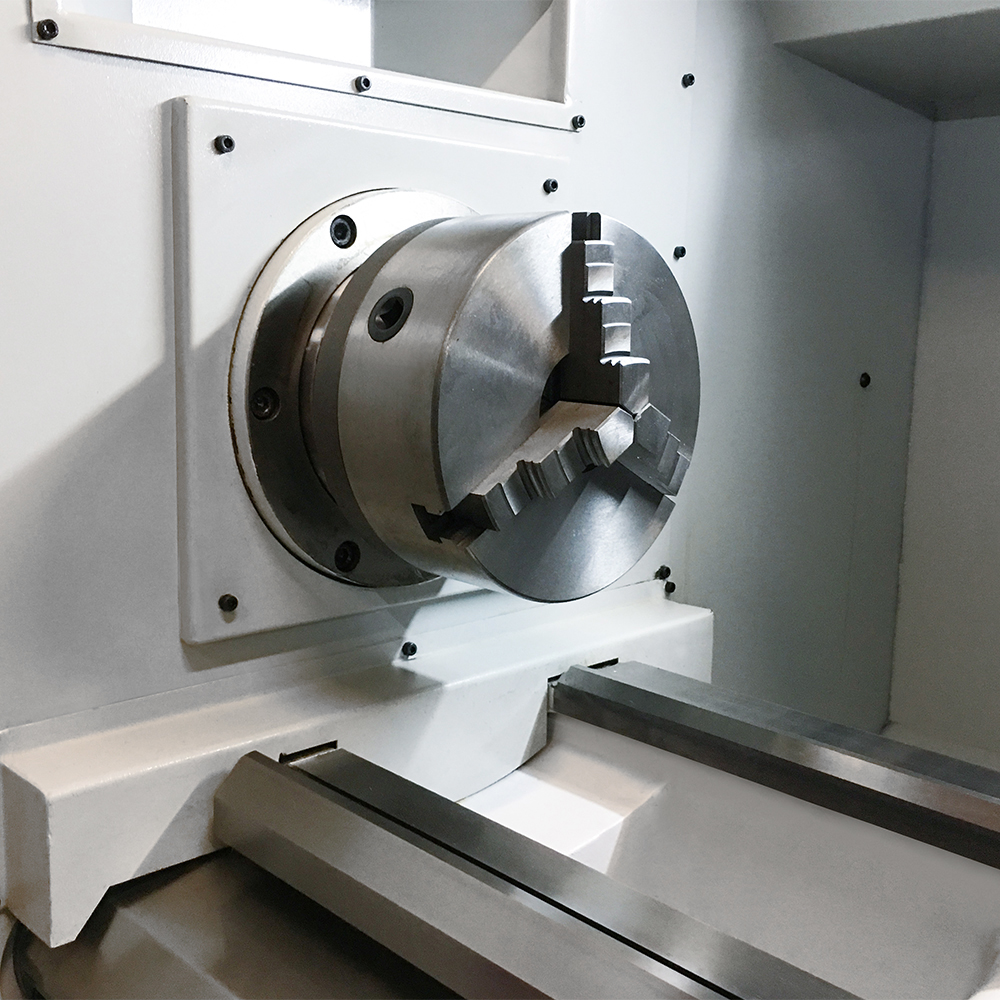

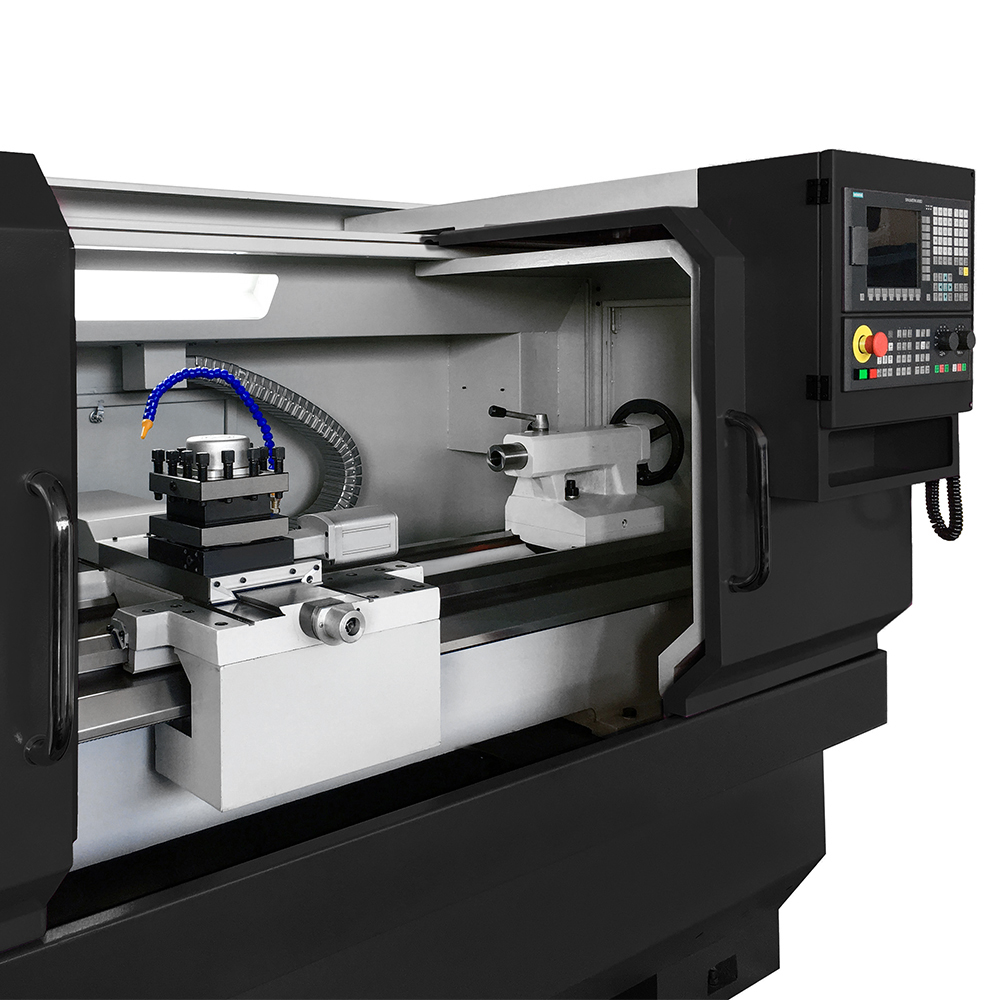

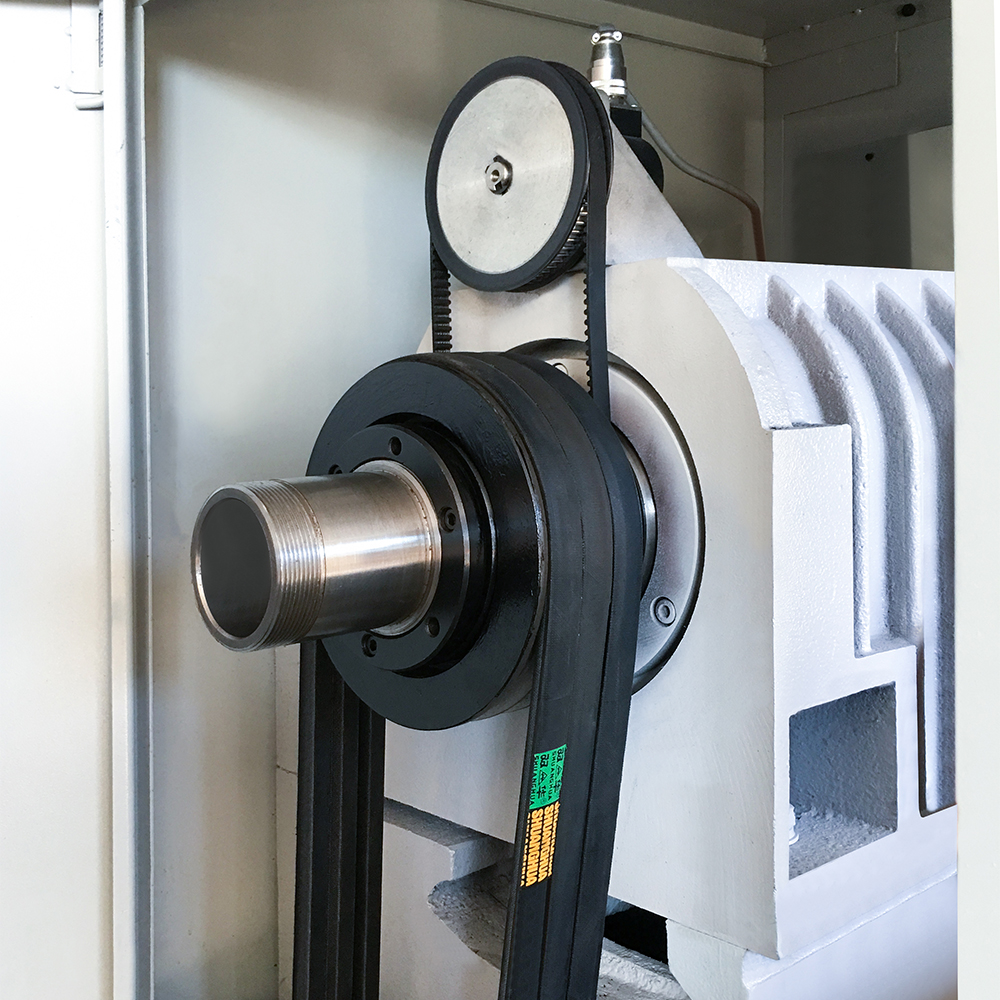

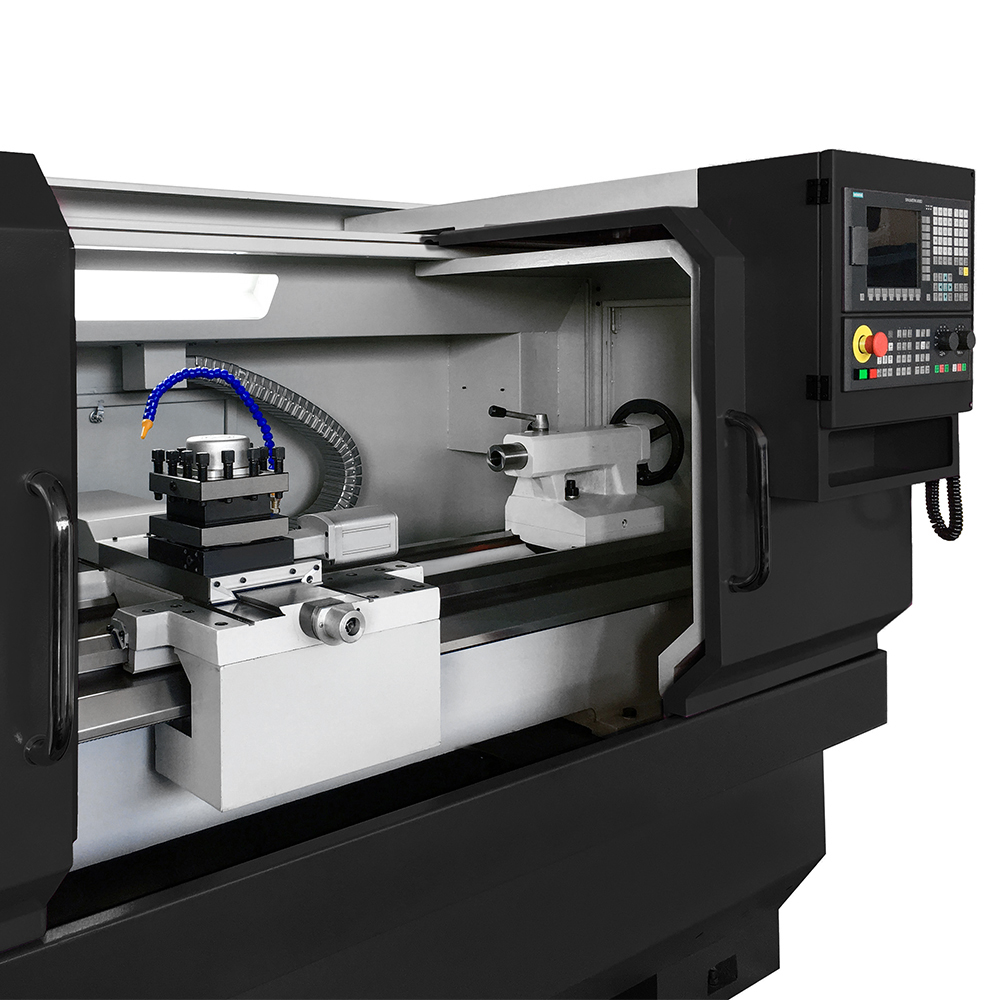

Il mandrino, a tre griffe autocentrante, ha un diametro di Ø 250 mm, è supportato da cuscinetti di alta precisione ed è azionato da un motore trifase efficiente e compatto. La torretta portautensile è motorizzata a 4 posizioni: può ospitare utensili da taglio dalle dimensioni massime di 25 x 25 mm.

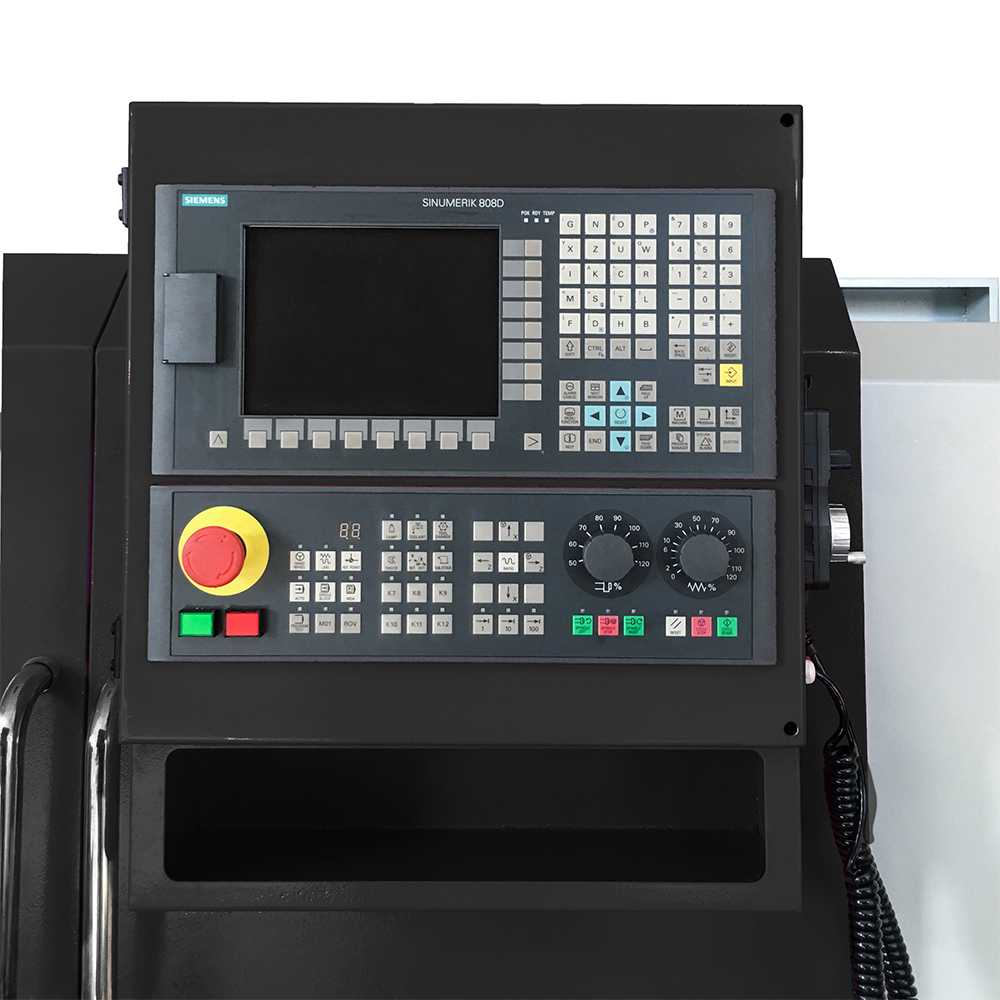

Il tornio a controllo numerico SOGI M7C-1000 vanta di serie un’unità di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D ADVANCED. Il pannello operatore ha un display a colori da 8,4”, una tastiera CNC completa QWERTY ed un’interfaccia USB sul frontalino. In maniera del tutto intuitiva, è possibile impostare una vasta gamma di cicli di lavoro predefiniti per realizzare forature, svasature, gole, filettature ecc. Una mini-tastiera operativa consente, inoltre, di eseguire piccole lavorazioni in manuale in condizioni di assoluta sicurezza (avanzamenti ridotti al minimo).

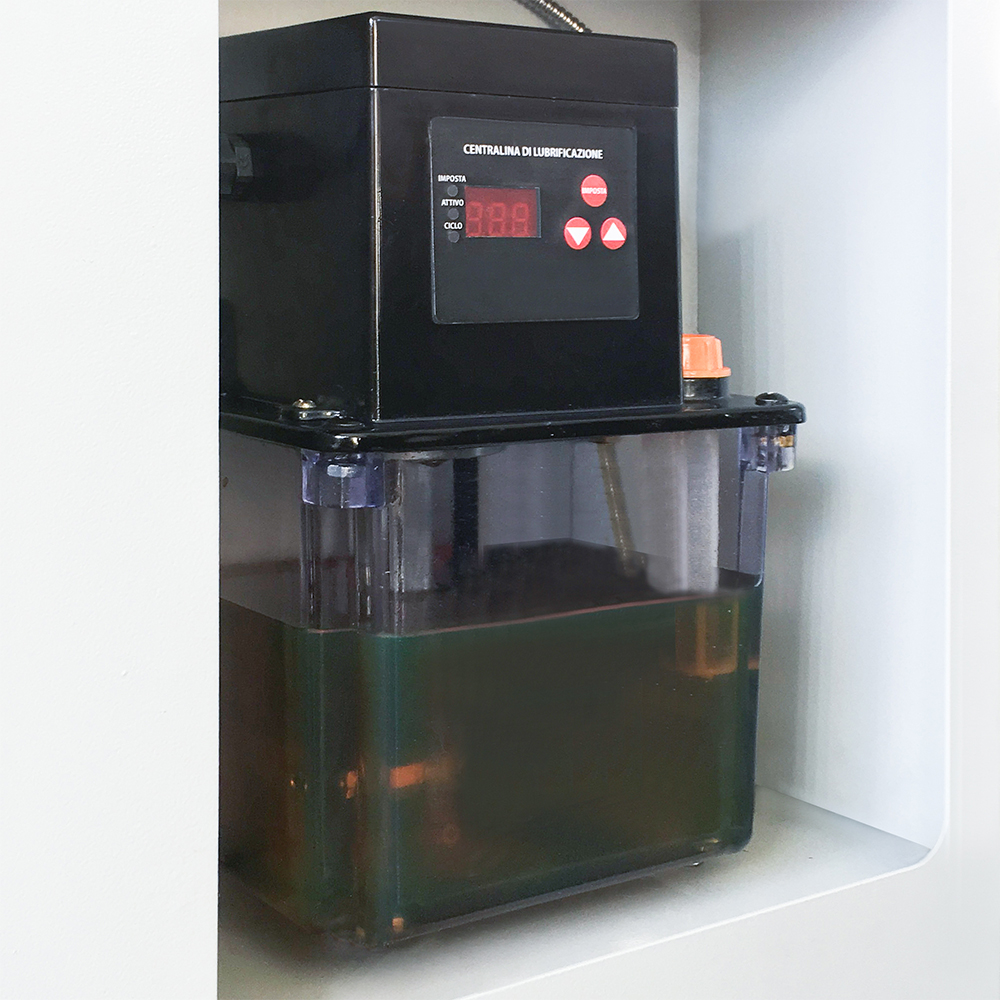

La macchina è provvista di impianto di illuminazione led, sistema di lubrificazione guide centralizzato ed impianto di lubrorefrigerazione, tutto di serie.

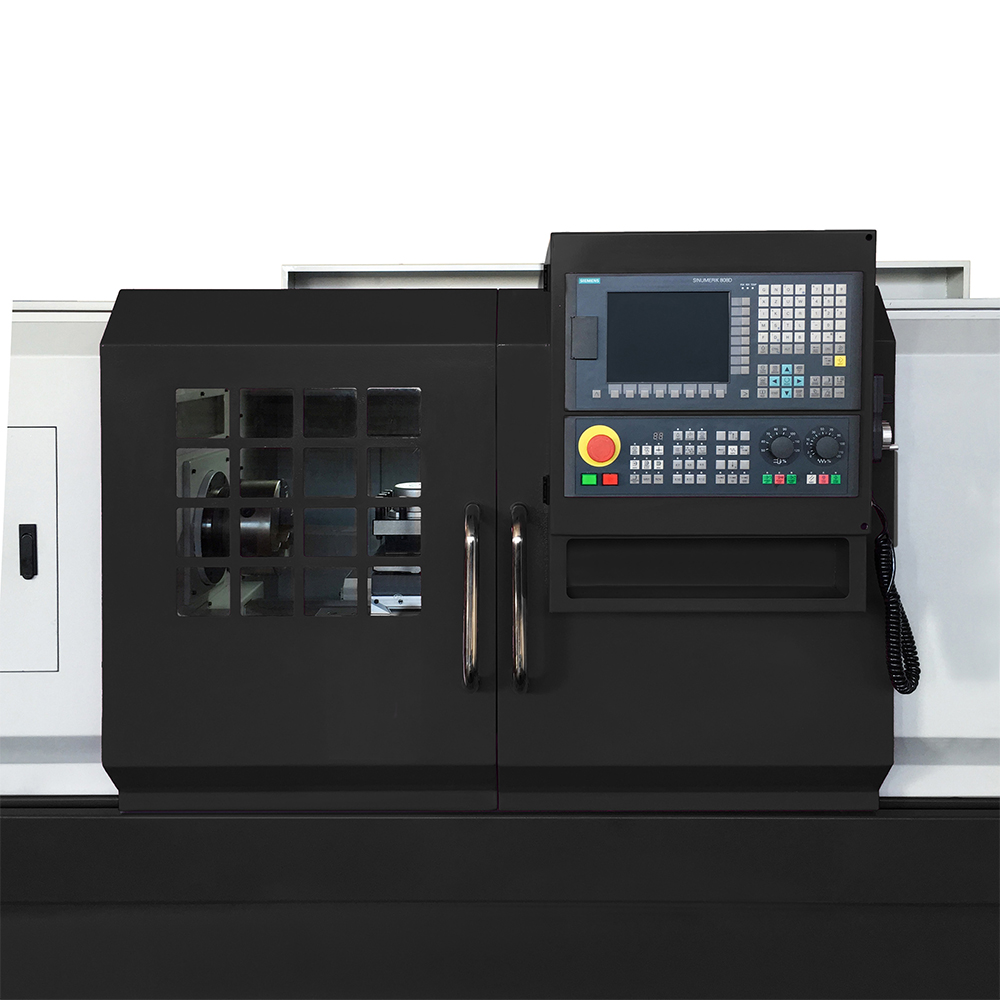

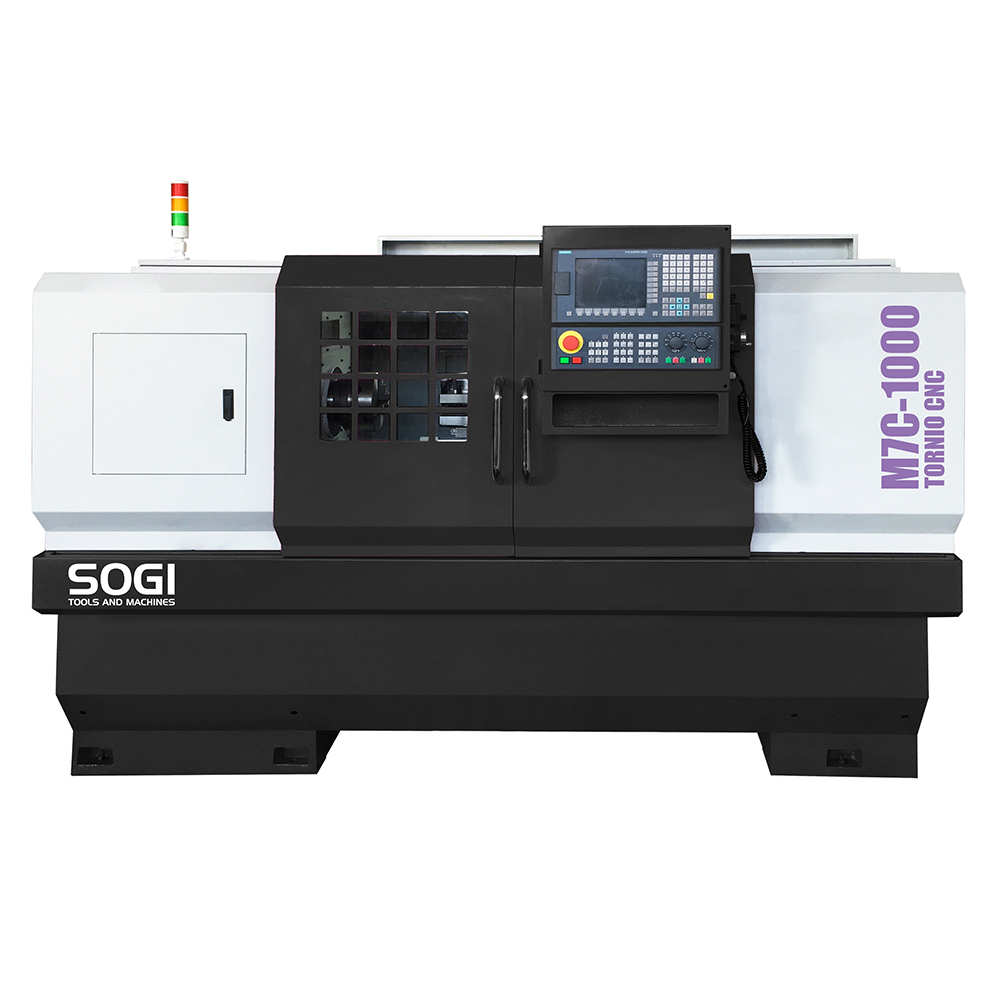

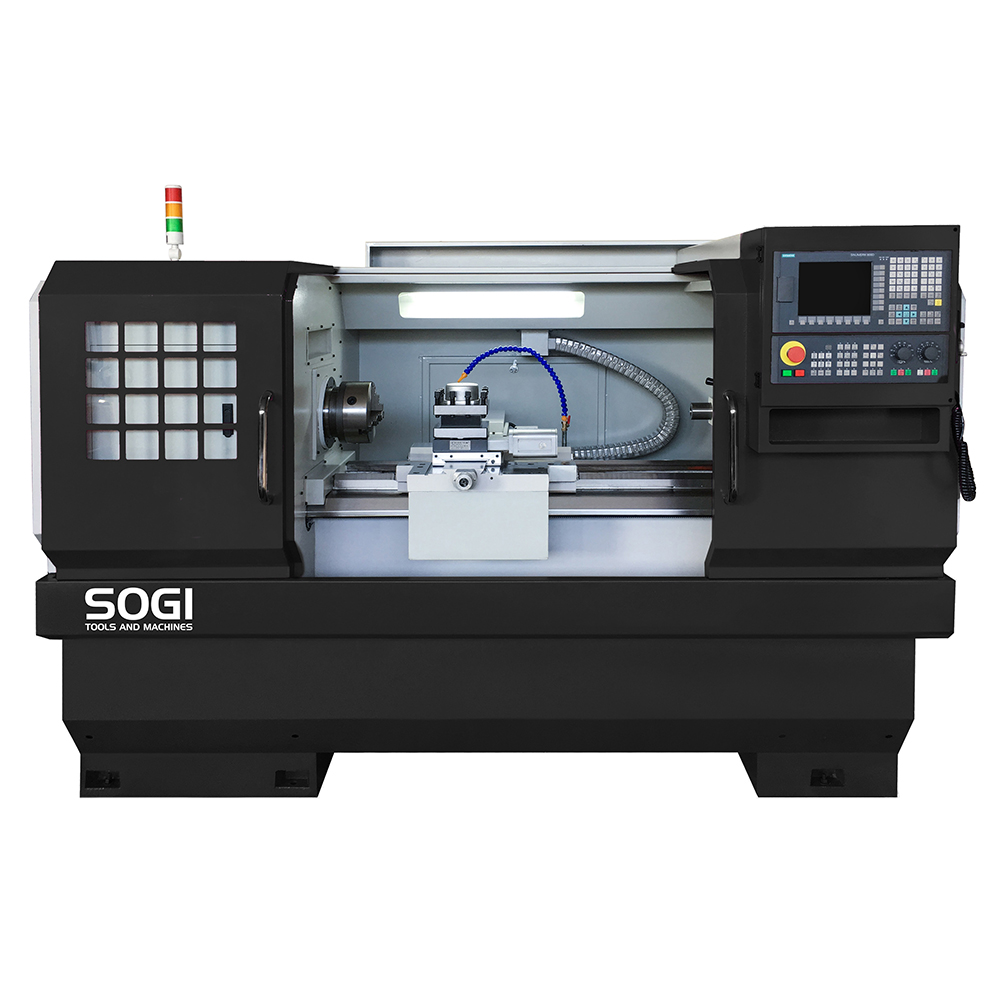

Il centro di tornitura SOGI M7C-1000 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali (una in lamiera, l’altra in lamiera e policarbonato) controllate da elettro-serratura e tre finestre interbloccate (di cui due laterali ed una frontale) in lamiera. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di manutenzione, carico/scarico pezzo e favoriscono l’ispezione visiva del pezzo in lavorazione.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del tornio SOGI M7C-1000

• Distanza tra le punte: 1000 mm
• Altezza punte: 270 mm
• Diametro massimo tornibile sul banco: Ø 540 mm
• Diametro massimo tornibile sul carro: Ø 290 mm
• Diametro foro mandrino (passaggio barra): Ø 82 mm
• Diametro mandrino (autocentrante 3+3): Ø 250 mm
• Attacco mandrino: Camlock D1-8
• Conicità contropunta: CM 5

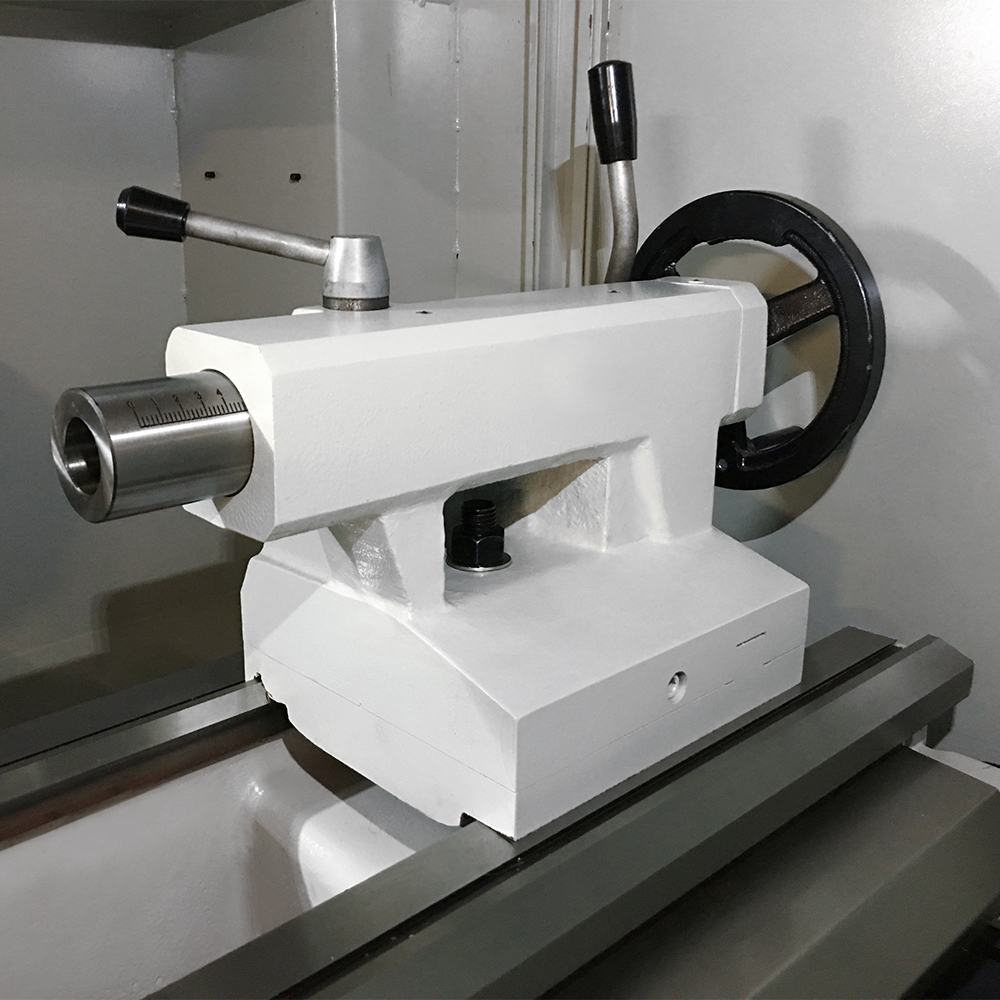

• Corsa cannotto contropunta: 150 mm
• N° posizioni torretta portautensile: 4
• Sezione massima utensile torretta: 25 x 25 mm
• Velocità di avanzamento asse X (trasversale): 40 mm/giro
• Velocità di avanzamento asse Z (longitudinale): 60 mm/giro
• Velocità in rapido asse X: 3000 mm/giro
• Velocità in rapido asse Z: 4000 mm/giro
• Accuratezza del posizionamento: ± 0.001 mm
• Ripetibilità: ± 0.001 mm
• Motore mandrino: 7,5 kW
• Motore asse X: 1.0 kW
• Motore asse Z: 2.0 kW
• Motore torretta: 0.12 kW
• Pompa del refrigerante: 0.12 kW
• Pompa lubrificazione guide: 0.025 kW
• Velocità di rotazione mandrino: 0 ÷ 1600 giri/min
• Angolo di rotazione torretta portautensile: 360°
• Corsa massima asse X: 225 mm
• Corsa massima asse Z: 940 mm
• Controllo numerico (CN): Siemens SINUMERIK 808D ADVANCED
• Dimensioni display pannello di controllo: 8.4"
• Potenza nominale macchina: 10.7 kW
• Tensione/frequenza: 400/50 V/Hz
• Dimensioni d'ingombro (senza imballo): 2800 x 1550 x 2100 mm
• Peso netto approssimativo (senza imballo): 3100 kg

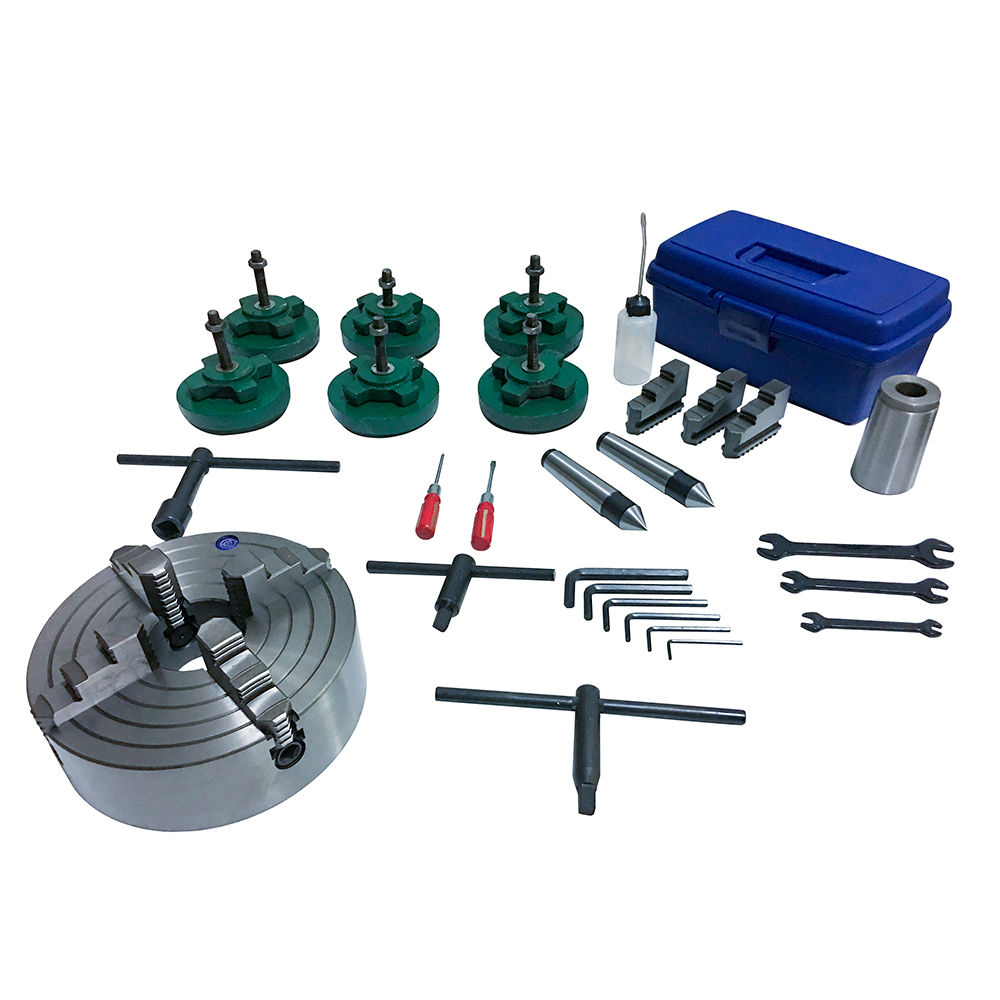

In dotazione

• n° 1 mandrino autocentrante 3 + 3 griffe, Ø 250 mm
• n° 1 chiave per mandrino
• n° 1 chiave di regolazione viti della torretta
• n° 1 set di brugole
• n° 1 set di chiavi di servizio
• n° 1 set di cacciaviti
• n° 1 bussola di riduzione
• n° 2 contropunte fisse
• n° 8 piedini di livellamento regolabili
• n° 1 oliatore
• n° 1 cassetta degli attrezzi
• Garanzia di 12 mesi
