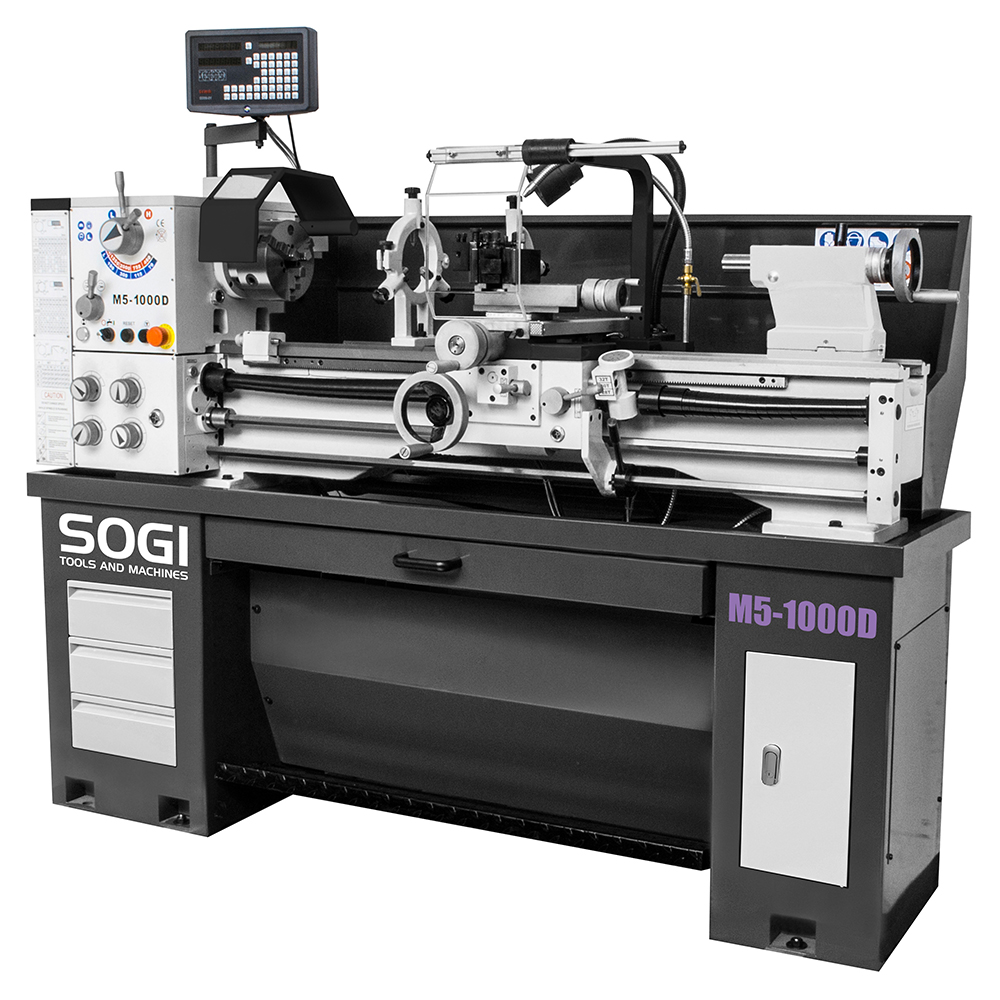

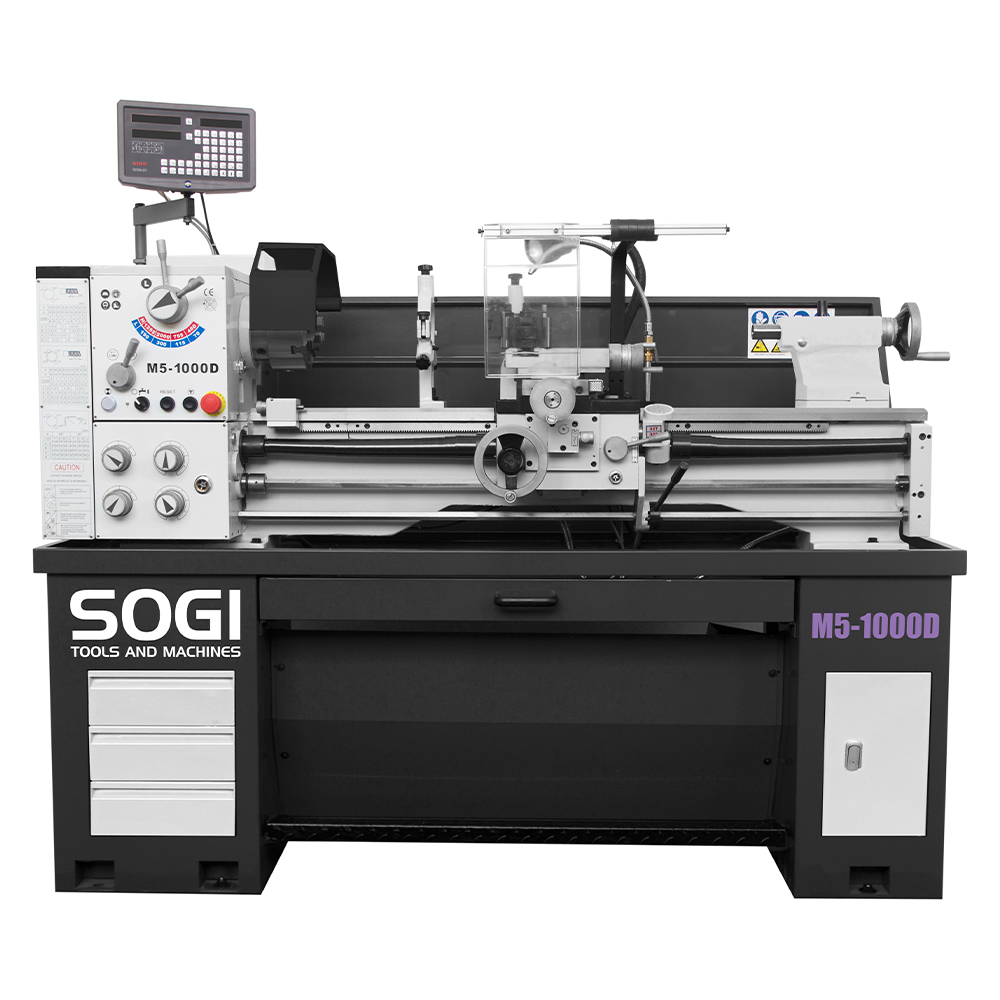

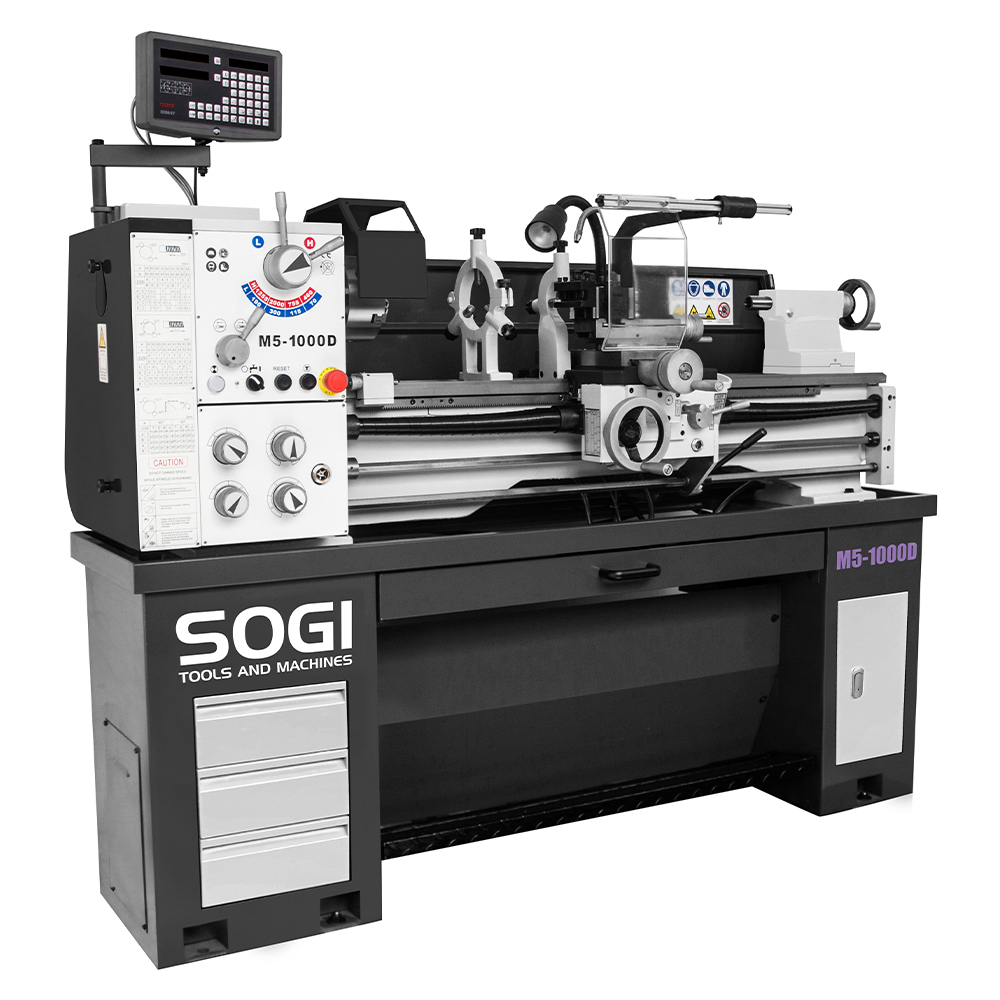

Tornio parallelo per metalli SOGI M5-1000D visualizzato 2 assi 330 x 1000 - 400V

Il tornio parallelo SOGI M5-1000D è una macchina professionale pensata per la lavorazione di materiali metallici, leghe derivate e molto altro. Le linee pulite unitamente alla praticità d'uso caratterizzano questa macchina capace di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche [mm] che Whitworth [in]), forature, alesature, profilature ecc.

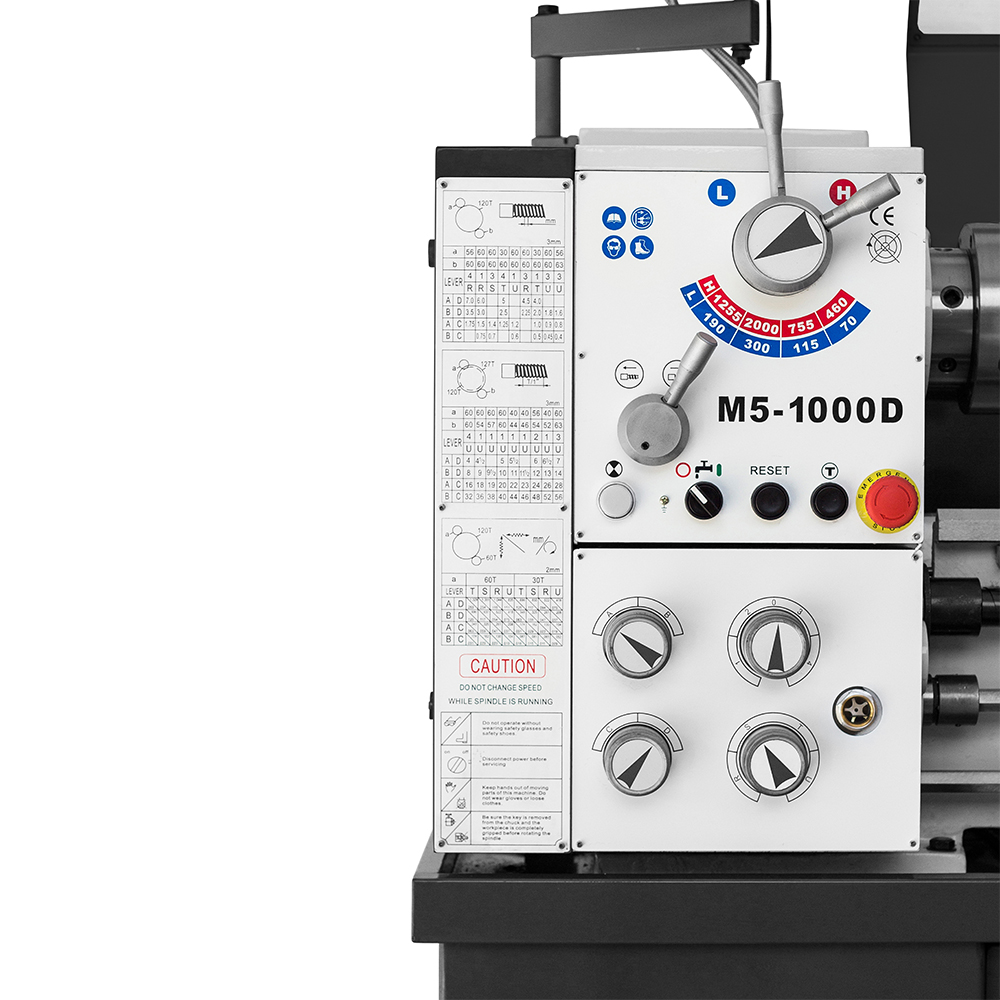

Il tornio tradizionale SOGI M5-1000D vanta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

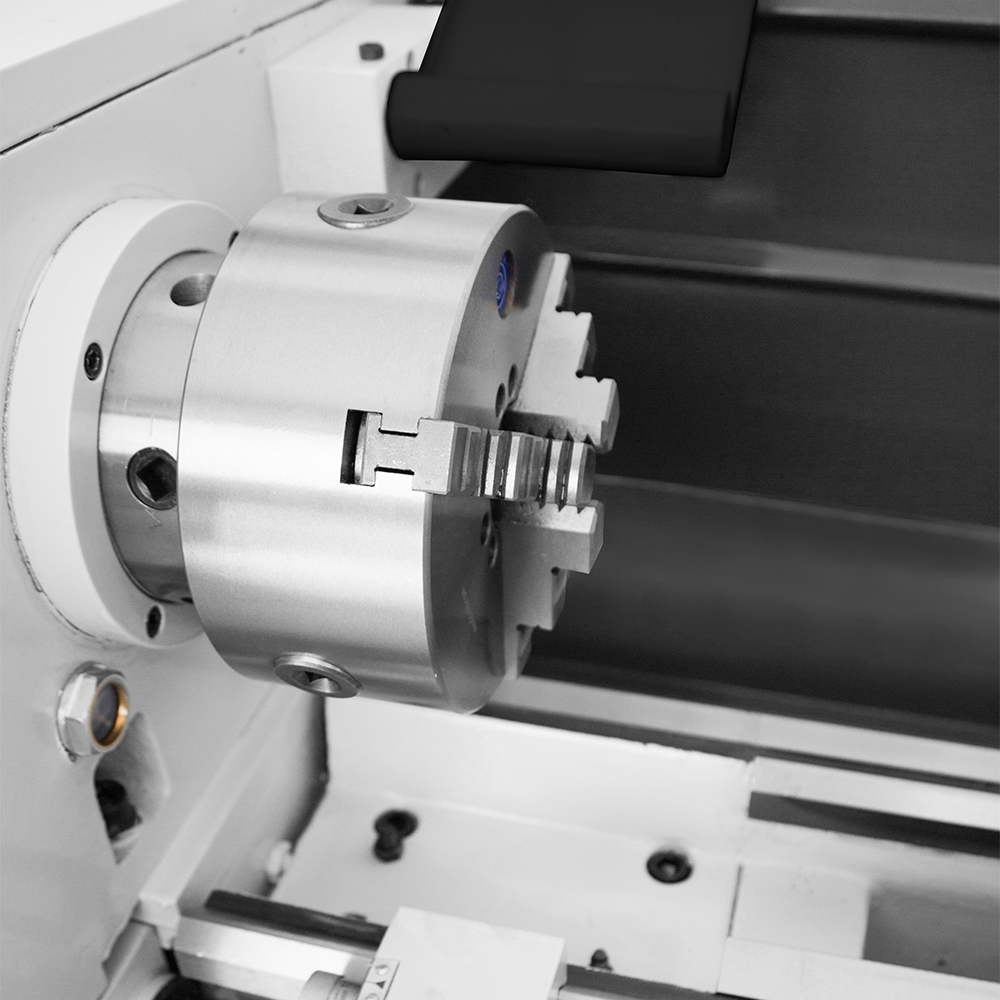

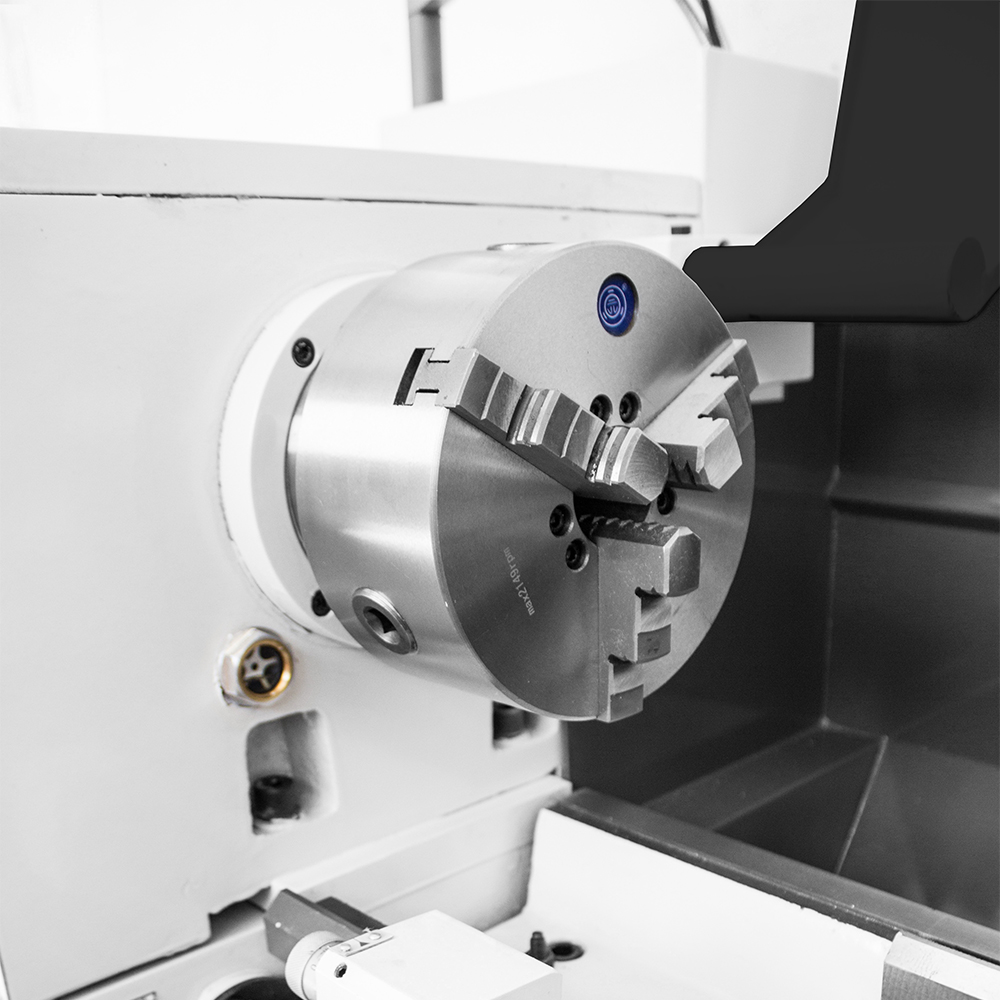

Il mandrino, autocentrante 3+3 griffe, ha un diametro di Ø 160 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. Quest'ultimo è montato su cuscinetti a rulli conici regolabili di alta qualità per assicurare un incremento delle prestazioni a fronte di una riduzione dell'attrito in gioco. Il mandrino è azionato da un motore asincrono trifase da ben 2200 W: per arrestare immediatamente la sua rotazione, è sufficiente azionare il freno meccanico per mezzo di opportuno pedale.

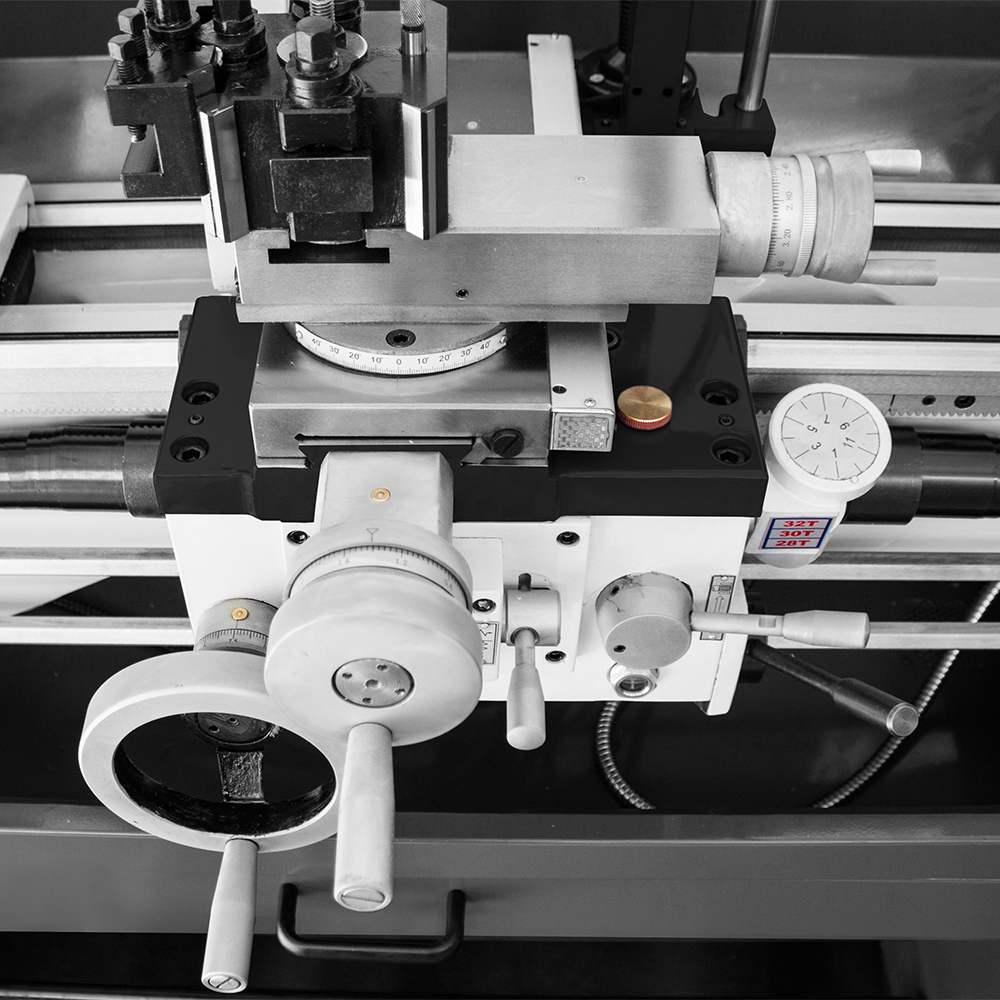

Sul bancale prismatico in ghisa meehanite munito di nervature di rinforzo e tassello estraibile, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio nel tempo. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite appositi lardoni conici.

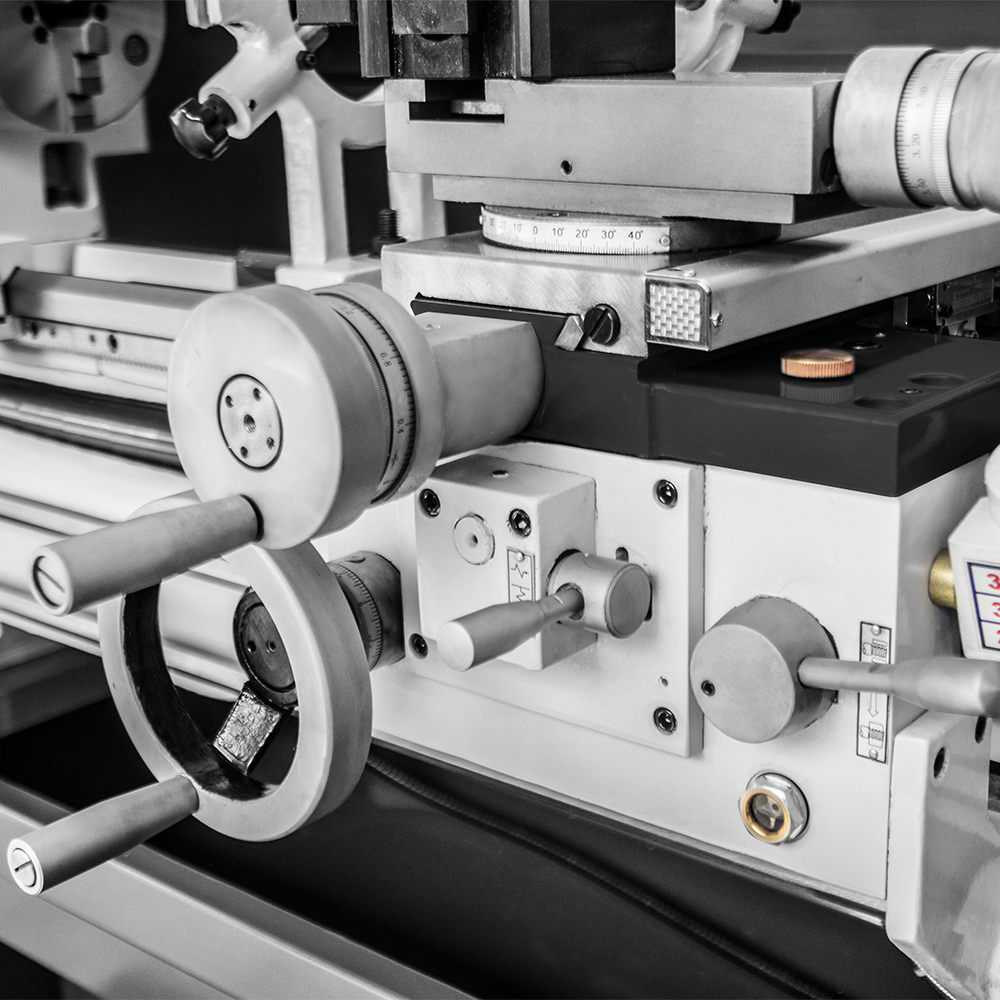

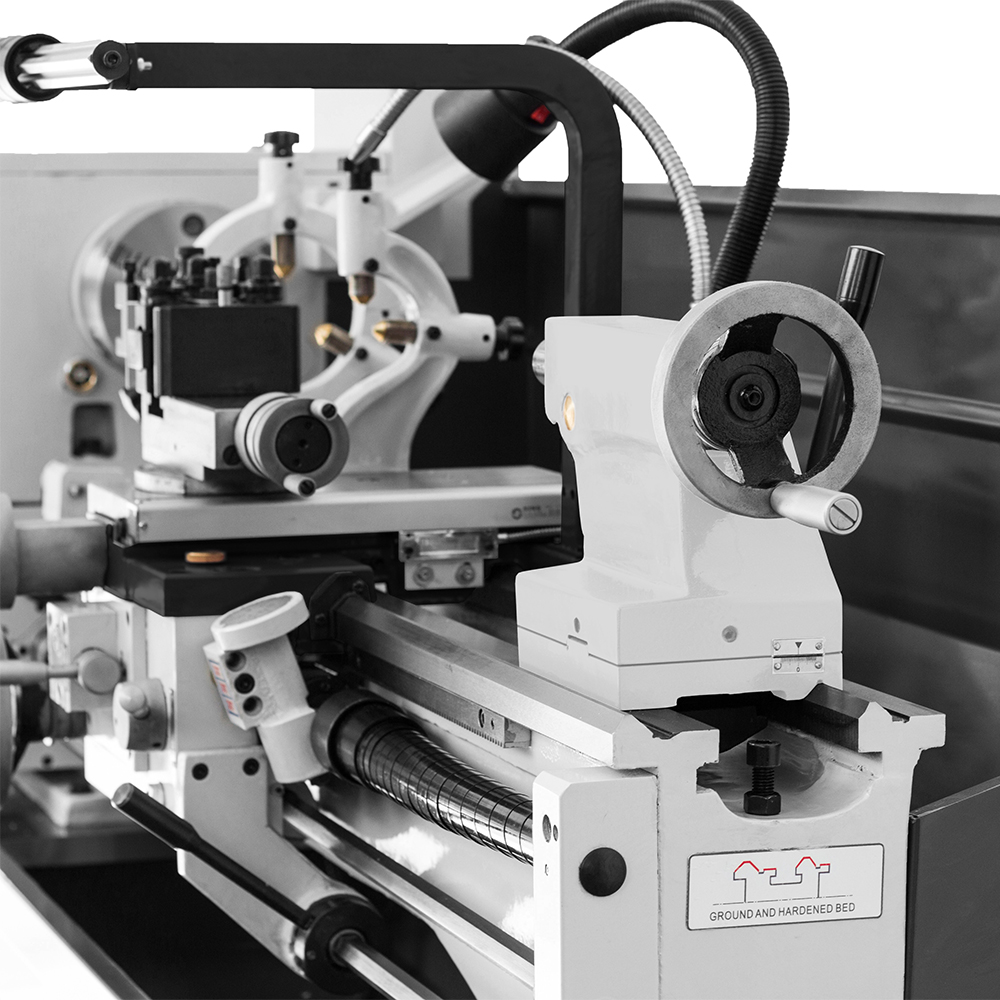

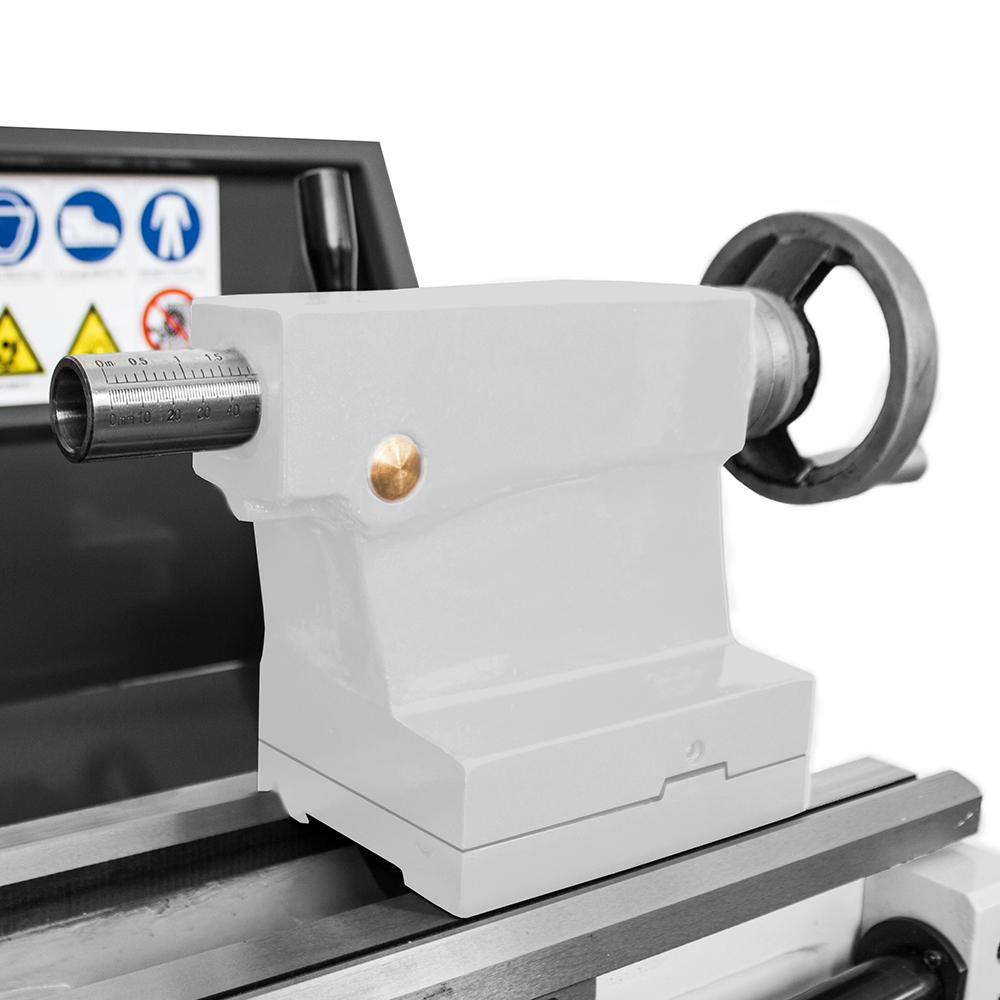

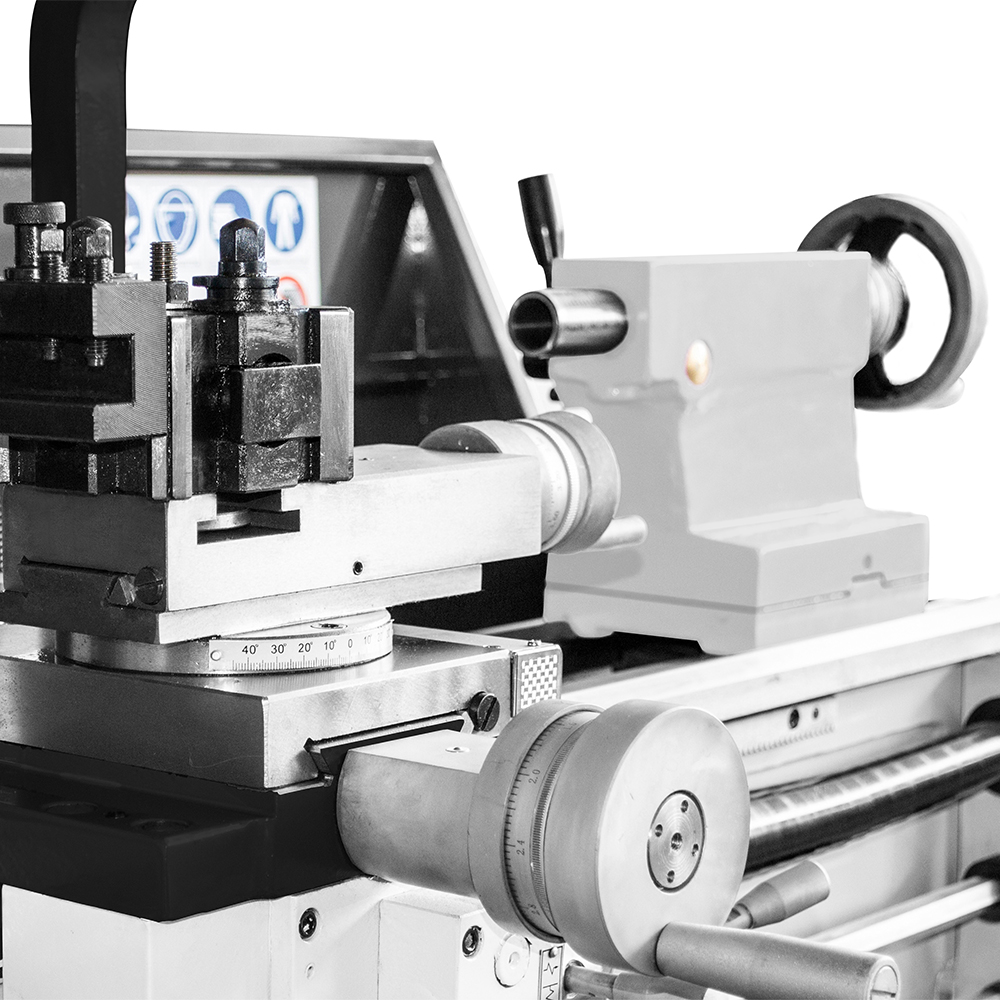

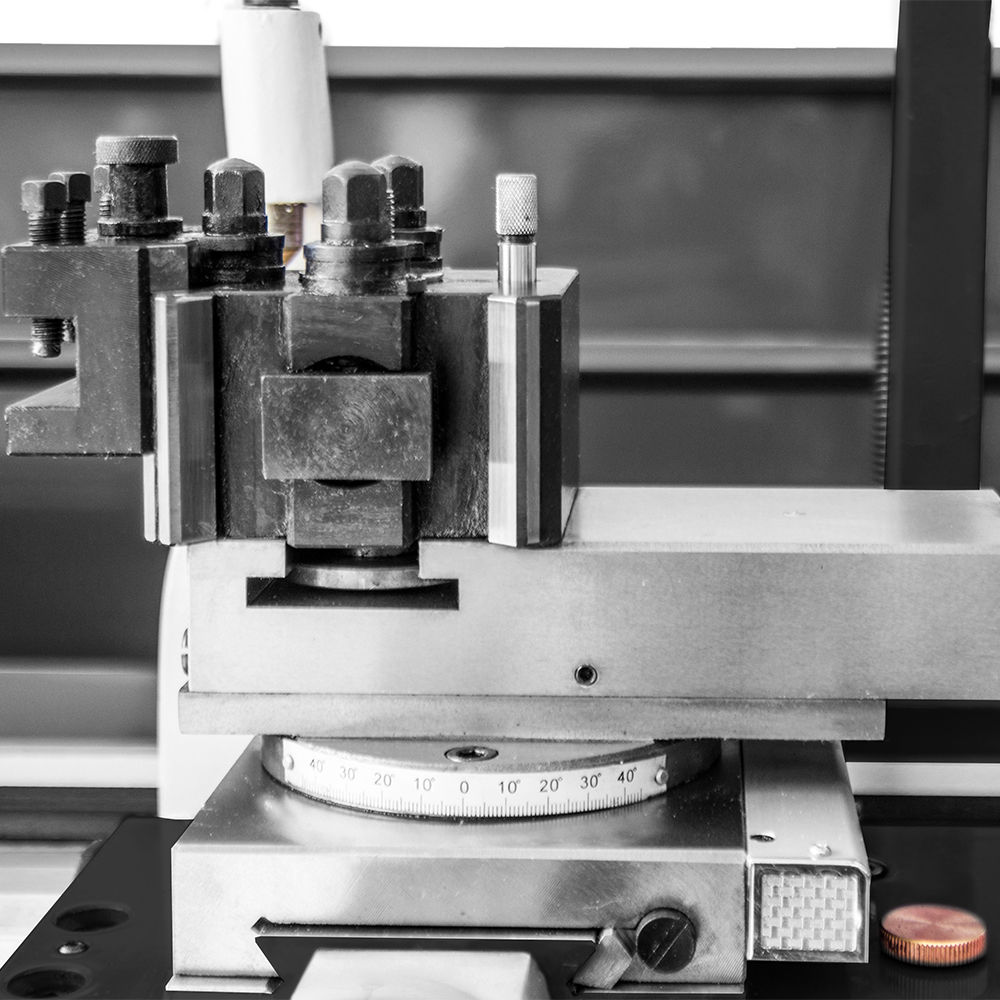

Il tornio professionale SOGI M5-1000D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta a cambio rapido permette una regolazione dell'altezza dell'utensile garantendone un preciso allineamento con l'asse mandrino.

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 2 assi (X e Z) con precisioni fino a 0.5 µm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED.

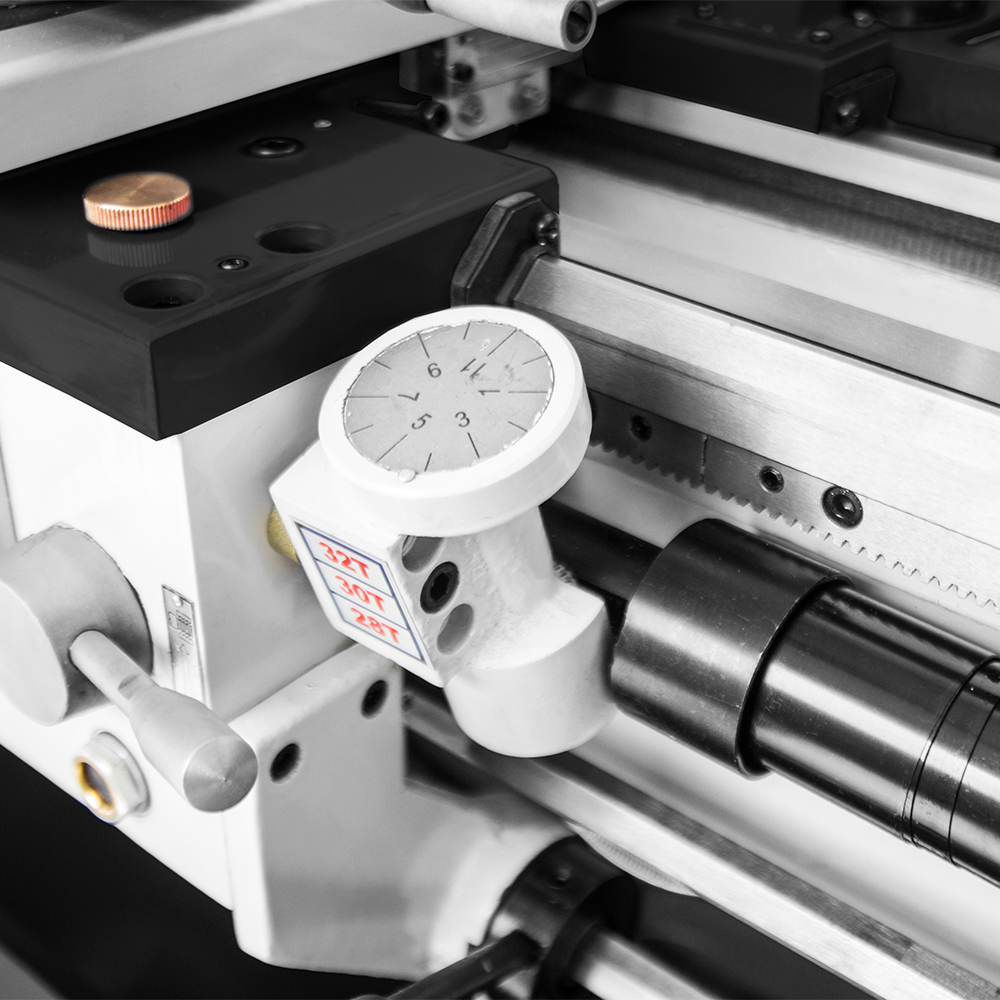

Sempre di serie, il tornio per metalli SOGI M5-1000D è fornito di basamento di appoggio. Presente anche un comparatore di filettature ed un fermo di riscontro per realizzare pezzi uguali in ripetizione.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Per optional e richieste particolari, contattare il nostro Servizio Clienti.

Caratteristiche tecniche del tornio SOGI M5-1000D

• Distanza tra le punte: 1000 mm
• Altezza punte: 175 mm
• Diametro massimo tornibile sul banco: 330 mm
• Diametro massimo tornibile sul carro: 200 mm
• Diametro foro mandrino (passaggio barra): 38 mm
• Diametro mandrino (autocentrante 3+3): 160 mm
• Attacco mandrino: Camlock D1-4
• Conicità contropunta: CM 3
• Corsa cannotto contropunta: 100 mm
• Tipologia e modello torretta portautensile: A cambio rapido 501A
• Sezione massima utensile torretta: 20 mm
• Avanzamenti trasversali (asse X): 0,009 ÷ 0,253 mm/giro
• Avanzamenti longitudinali (asse Z): 0,052 ÷ 1,392 mm/giro
• Divisione volantino slitta trasversale/carrellino/cannotto contropunta: 0,04 mm
• Divisione volantino carro: 0,15 mm
• Filettatura Metrica (n° 26): 0,4 ÷ 0,7 mm
• Filettatura Whitworth (n° 34): 4 ÷ 56 TPI
• Motore mandrino: 2,2 kW
• Pompa del refrigerante: 40 W
• Velocità di rotazione mandrino (n° 8): 70 - 2000 giri/min
• Corsa massima slitta trasversale: 170 mm
• Corsa massima carro longitudinale: 800 mm
• Corsa massima carrellino: 95 mm
• Potenza nominale macchina: 2,3 kW
• Tensione/frequenza: 400 V/50 Hz
• Peso (senza imballo): 590 kg
• Dimensioni d'ingombro (senza imballo): 1900 x 800 x 1600H mm

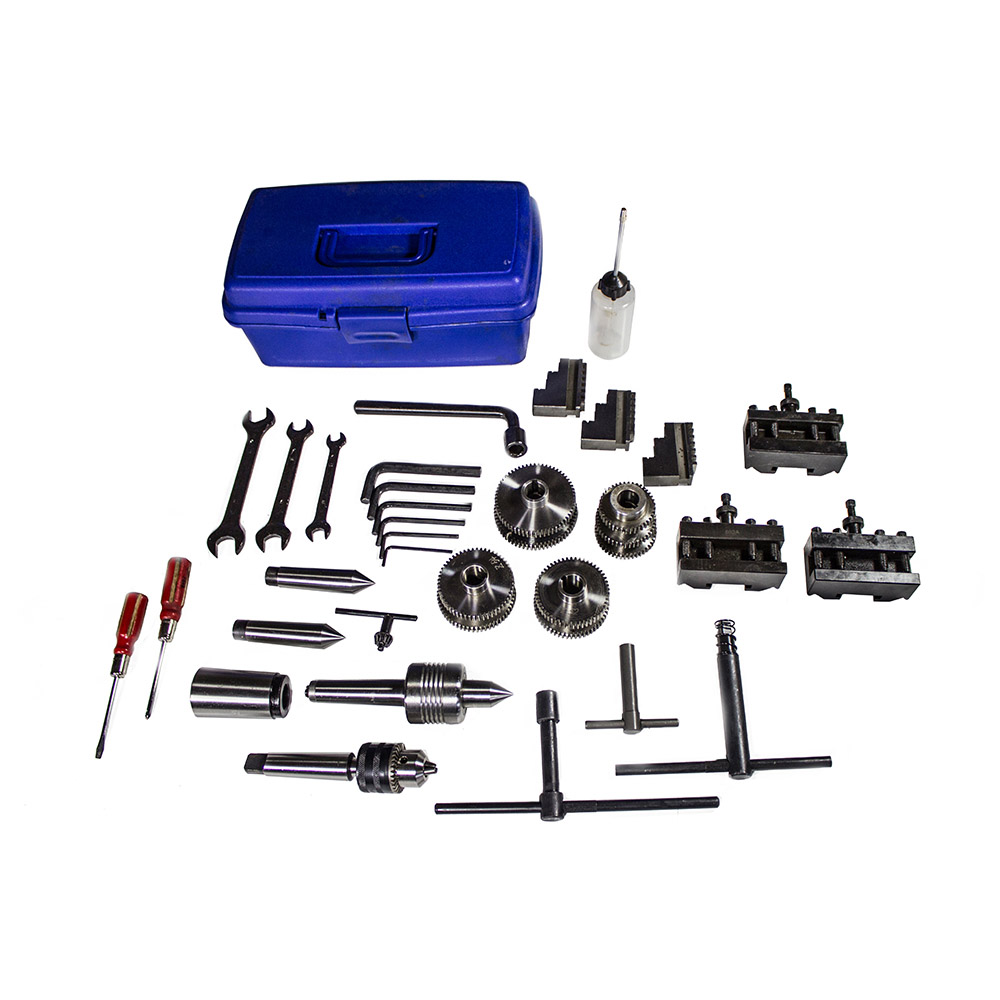

In dotazione

• N° 1 mandrino autocentrante 3+3 griffe, Ø 160 mm

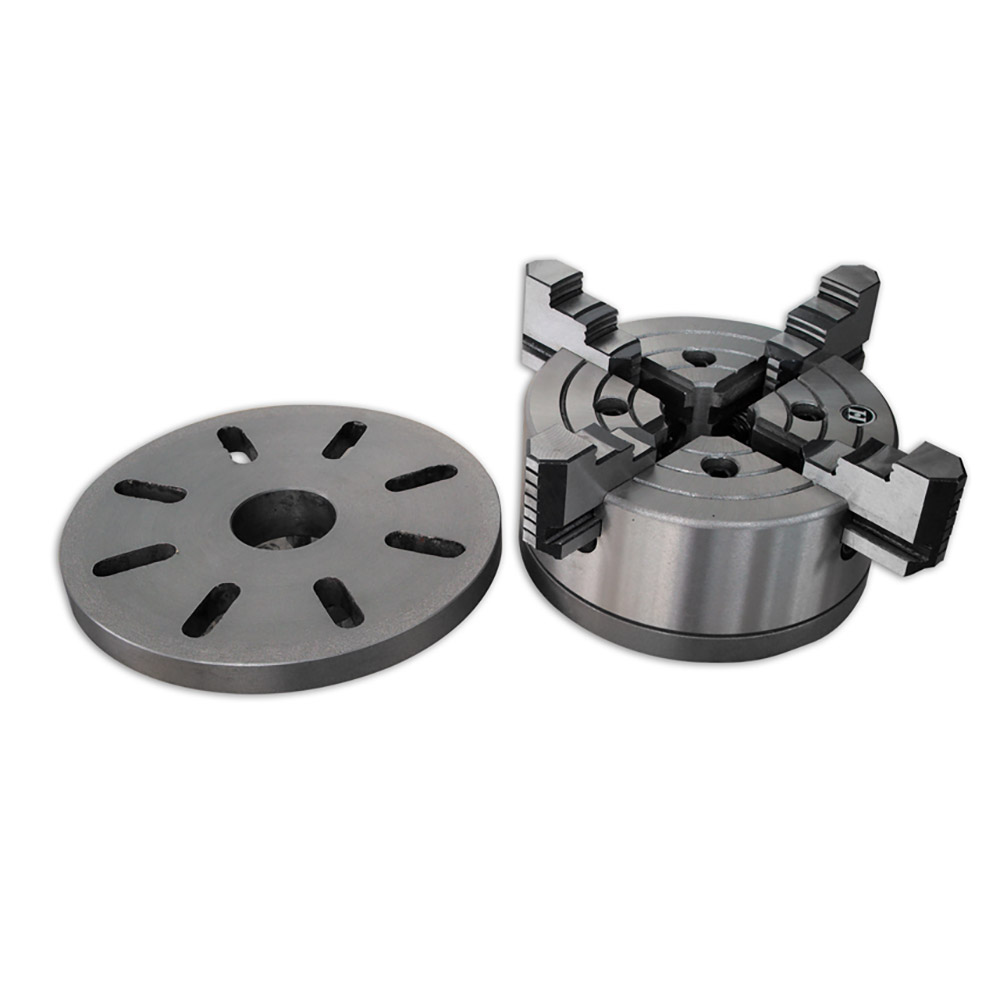

• N° 1 mandrino autocentrante 4 griffe, Ø 200 mm
• N° 1 flangia per mandrino 4 griffe
• N° 2 chiavi per mandrini
• N° 1 set di brugole
• N° 1 set di cacciaviti
• N° 1 set di chiavi di servizio
• N° 2 contropunte fisse
• N° 1 contropunta rotante
• N° 1 bussola di riduzione
• N° 1 set di ingranaggi per filettature
• N° 1 oliatore
• N° 1 cassetta degli attrezzi
• N° 1 basamento di appoggio macchina

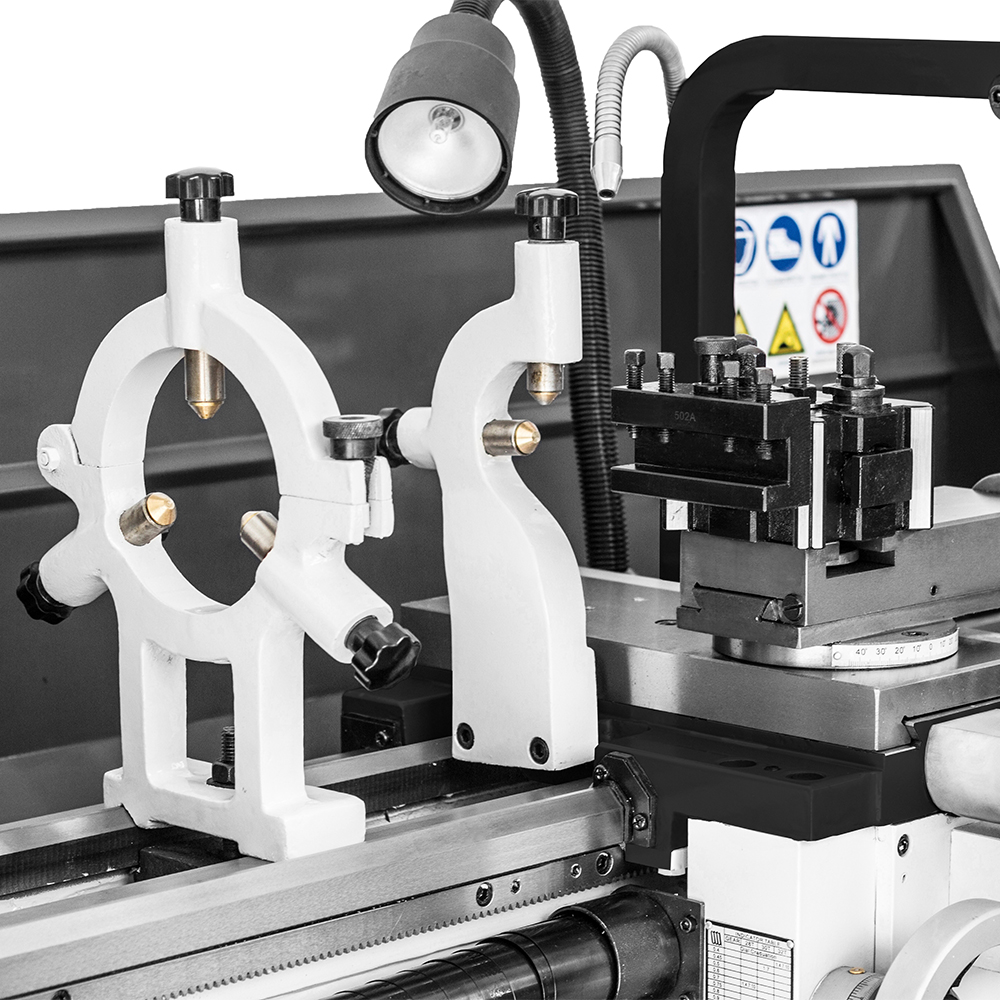

• N° 2 lunette (1 fissa, 1 mobile)
• Garanzia: 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
