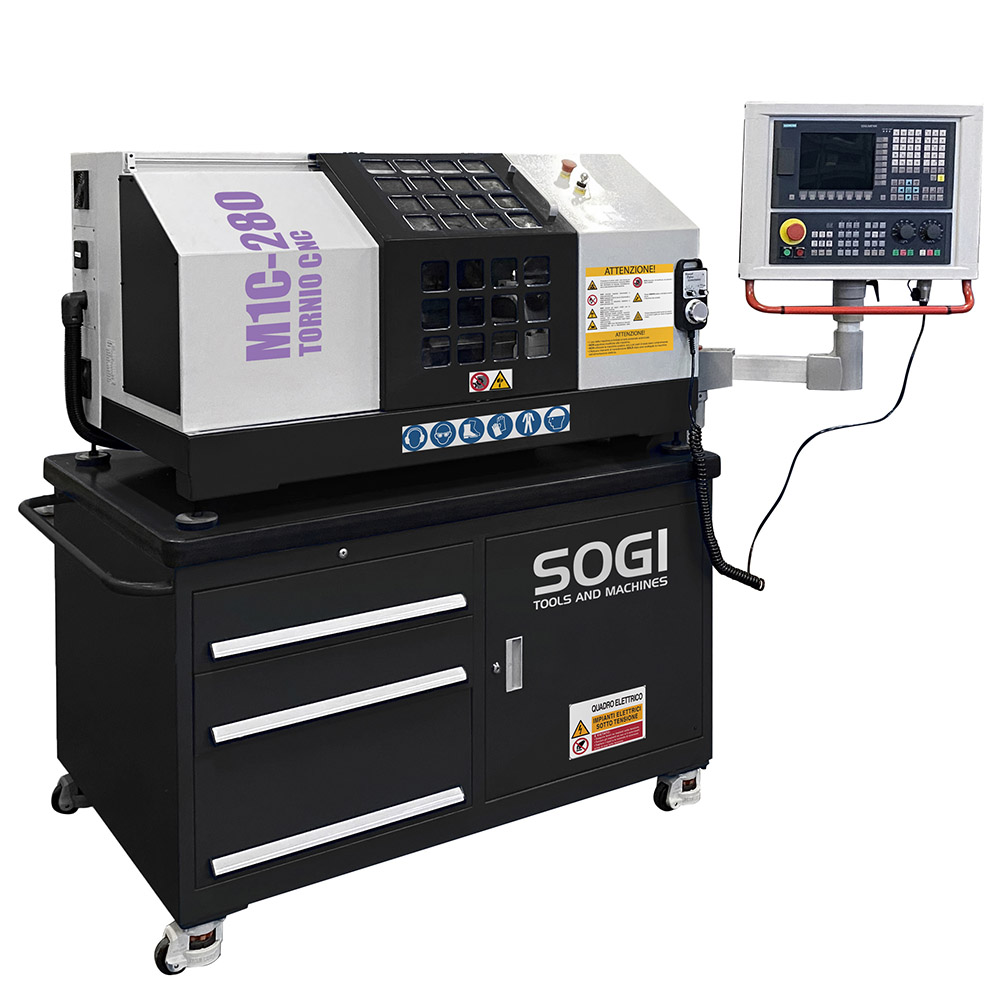

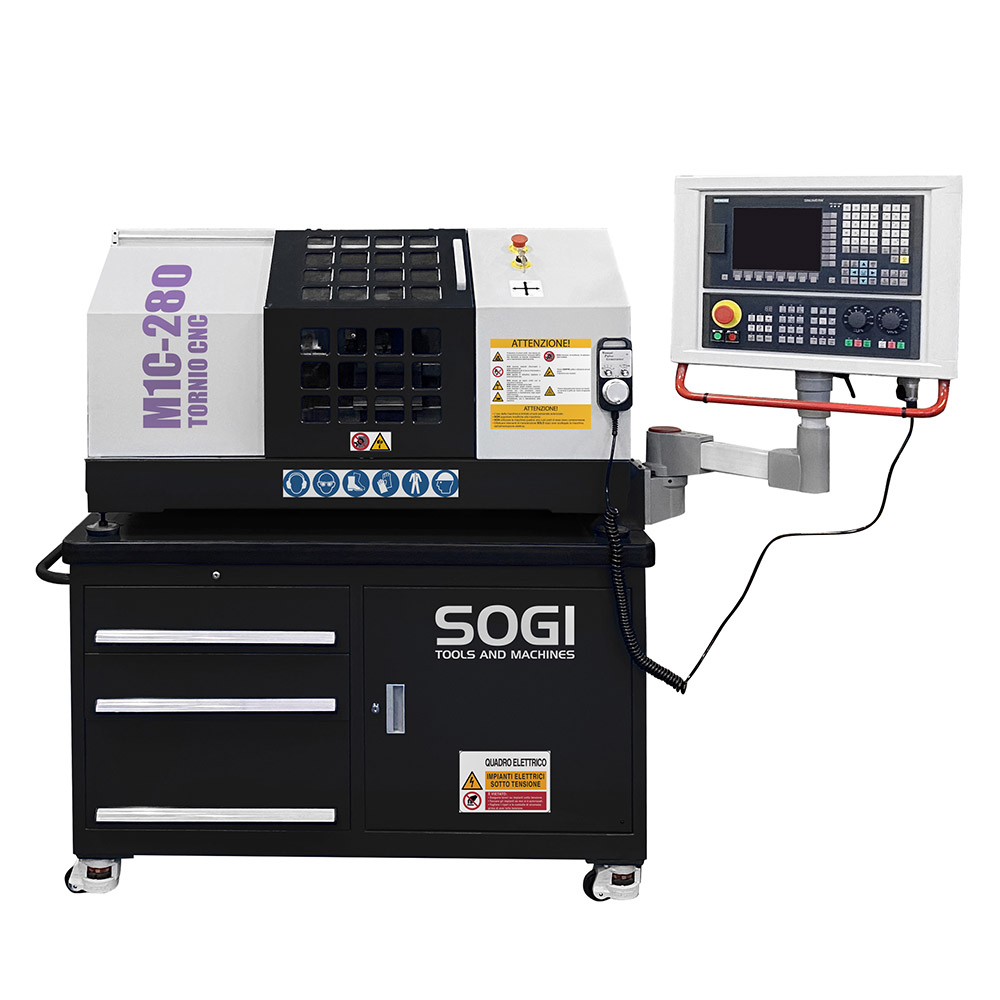

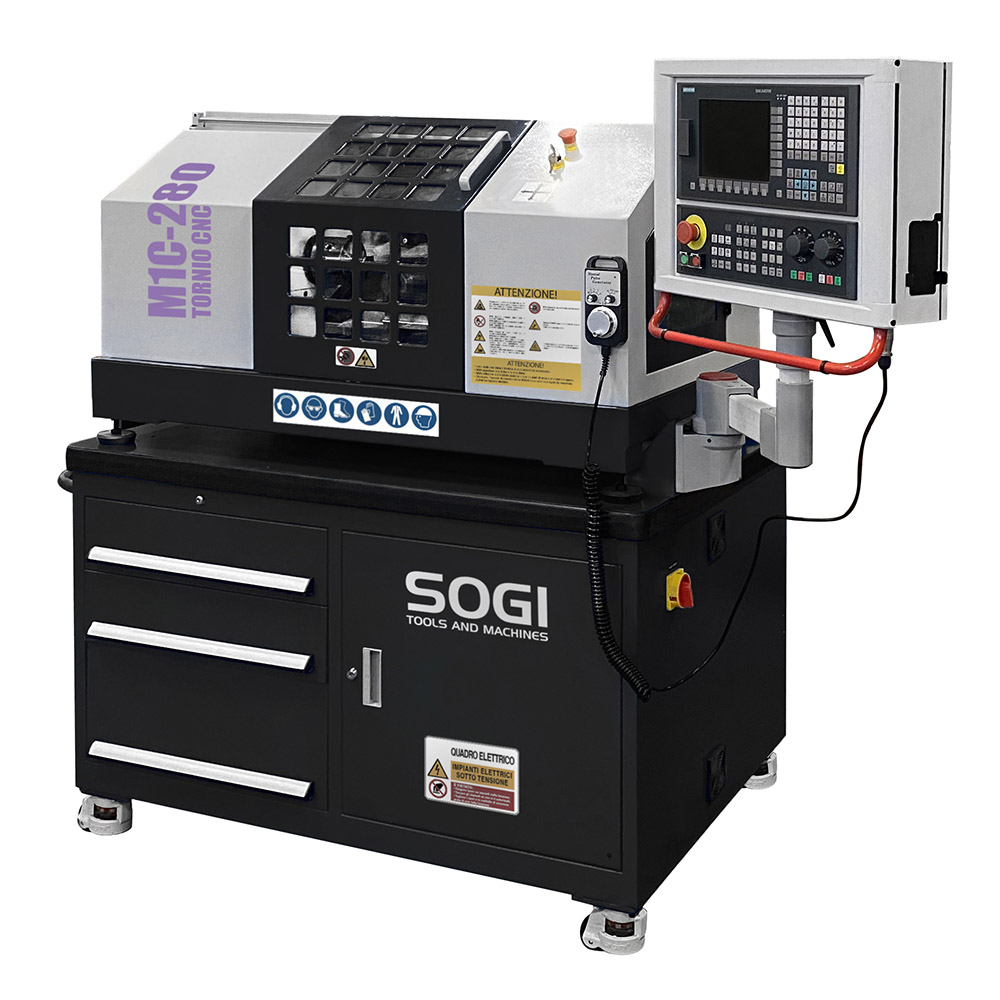

Tornio CNC per didattica SOGI M1C-280 - 200 x 280 mm - controllo numerico SIEMENS 808DA - con bancale inclinato

Il tornio ad autoapprendimento CNC SOGI M1C-280 è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. Date le sue dimensioni contenute e l’indiscussa semplicità di utilizzo, è particolarmente indicata per un impiego di prototipazione didattica e/o per corsi di formazione.

La solidità del tornio CNC SOGI M1C-280 è garantita da una struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un’elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

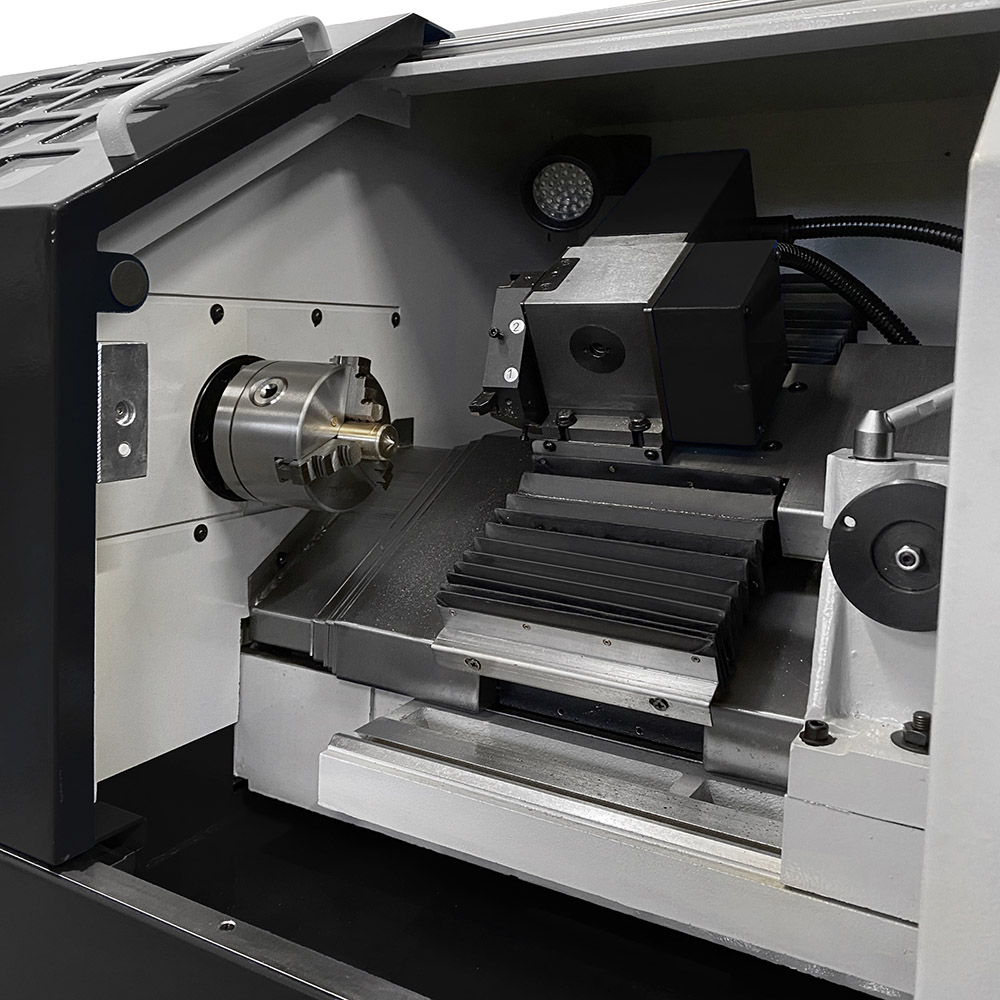

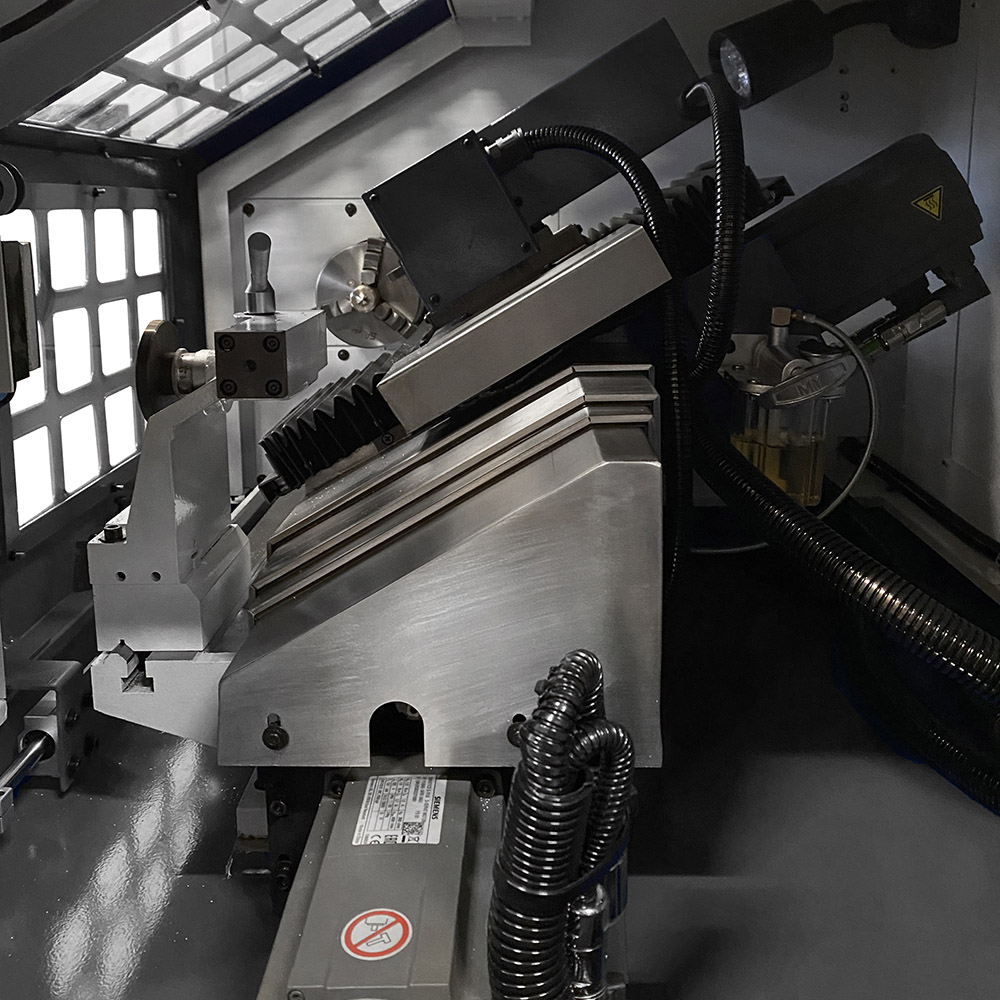

Il carro scorre lungo apposite guide lineari con pattini a ricircolo di sfere temprate e rettificate, mentre il bancale è inclinato di 45° per facilitare le operazioni di carico/scarico pezzo, evacuazione dei trucioli e gestione del refrigerante (OPTIONAL: impianto di lubrorefrigerazione). Gli assi sono azionati da servomotori sincroni a magneti permanenti controllati da azionamenti SIEMENS. Tale configurazione garantisce performance senza eguali in termini di velocità e accuratezza del posizionamento, assicurando un’elevata ripetibilità nel tempo.

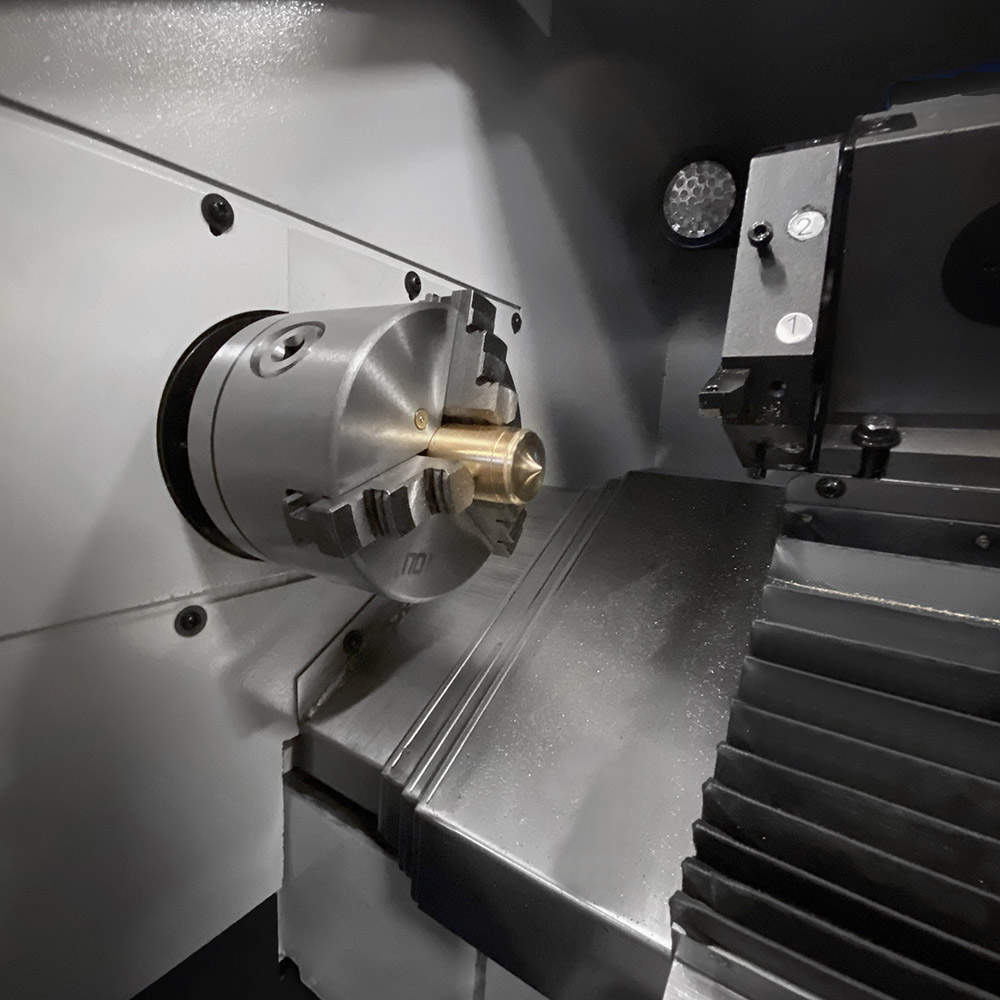

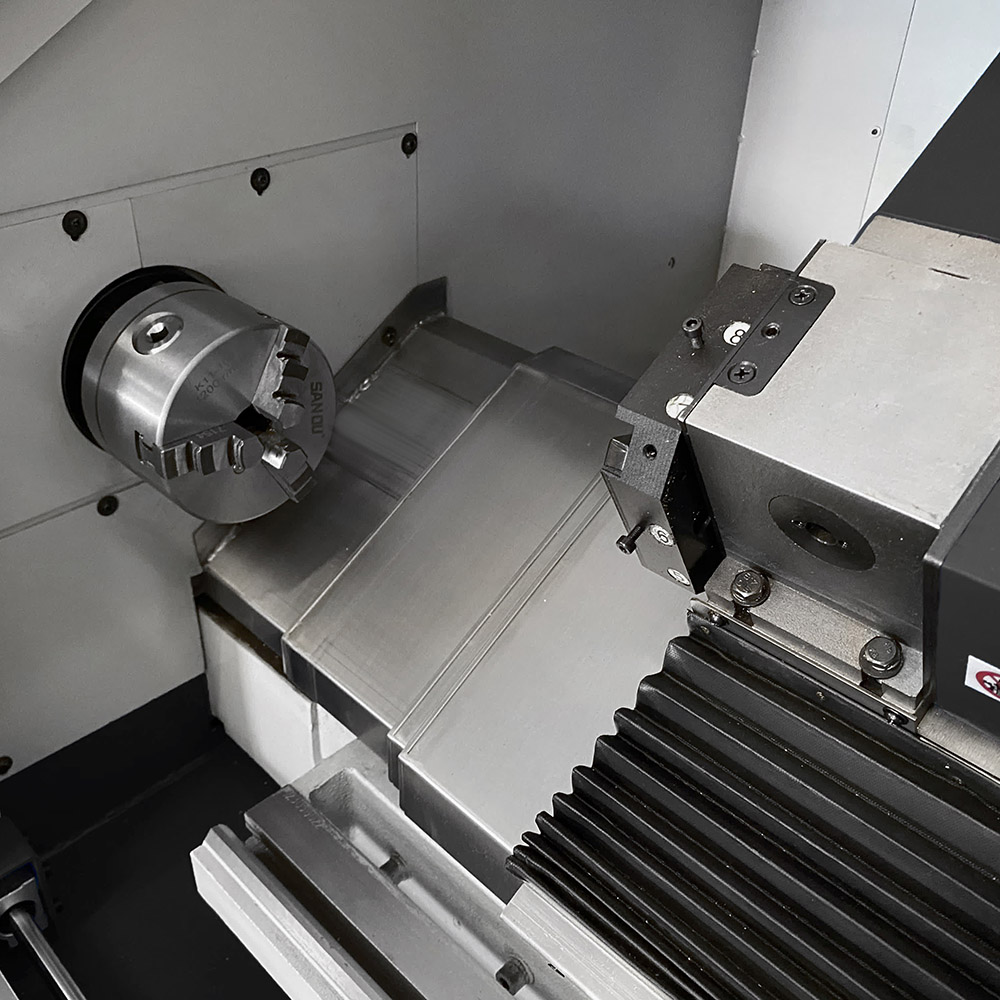

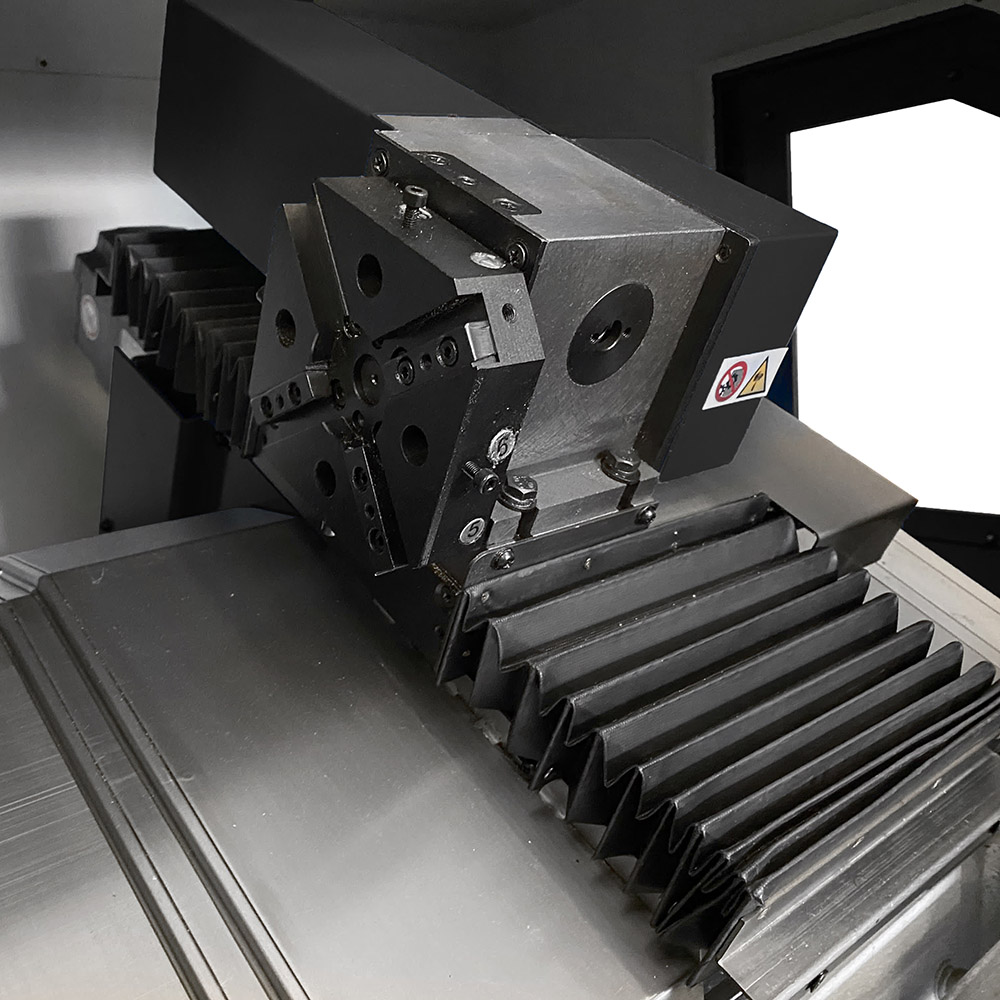

Il mandrino, del tipo autocentrante a 3+3 griffe, ha un diametro di Ø 100 mm ed è supportato da cuscinetti di alta precisione: è azionato da un motore in corrente continua da ben 1000 W. La torretta portautensile è motorizzata ed ha 8 posizioni (4 per interni + 4 per esterni): può ospitare utensili da taglio dalle dimensioni massime di 12 mm.

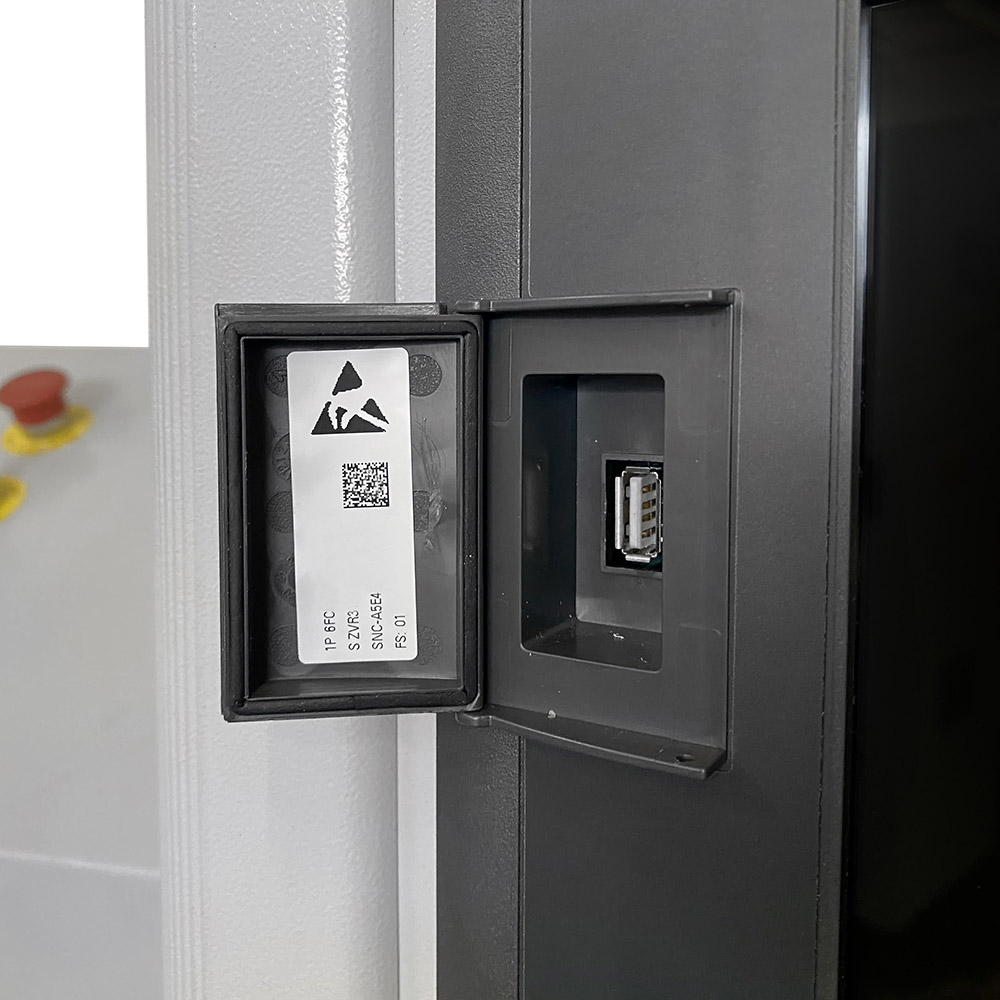

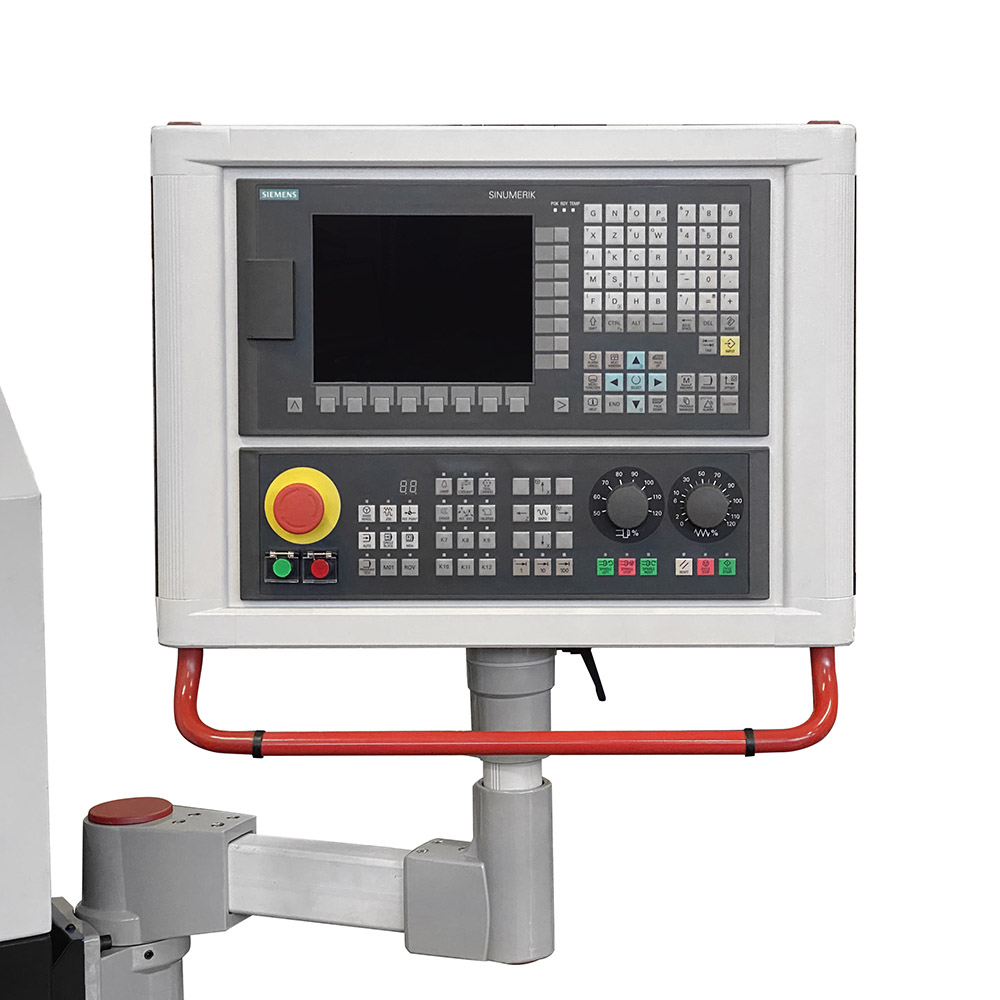

Il tornio a controllo numerico SOGI M1C-280 vanta di serie un’unità di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D ADVANCED. Il pannello operatore ha un display a colori da 8,4”, una tastiera CNC completa QWERTY ed un’interfaccia USB sul frontalino. In maniera del tutto intuitiva, è possibile impostare una vasta gamma di cicli di lavoro predefiniti per realizzare forature, svasature, gole, filettature ecc.

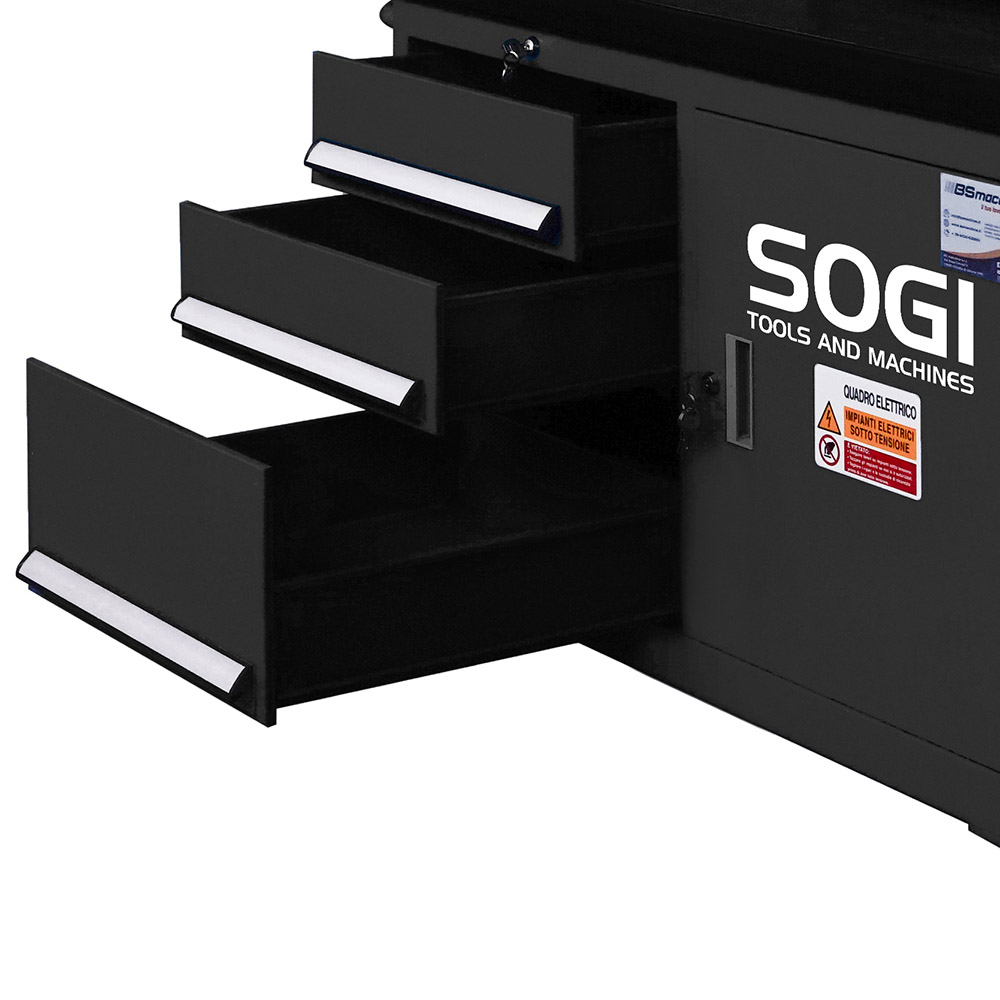

La macchina è equipaggiata di lampada LED ed impianto di lubrificazione ad azionamento manuale. Inoltre la macchina poggia su un basamento in lamiera mobile con tre cassetti dotati di chiusura centralizzata per stoccare attrezzi e utensili necessari alla lavorazione. Le quattro ruote pivotanti provviste di sistema frenante, insieme alla pratica ed ergonomica maniglia laterale, facilitano il trasporto della macchina da una zona all'altra.

Il tornio industriale SOGI M1C-280 è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con una porta frontale in lamiera e policarbonato controllata da elettro-serratura e due finestre laterali in lamiera, di cui una interbloccata. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l’ispezione visiva del pezzo in lavorazione.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione macchina, manuali di programmazione e dichiarazione di conformità CE-UE macchina). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del tornio CNC SOGI M1C-280

• Distanza tra le punte: 280 mm
• Altezza punte: 50 ÷ 100 mm
• Diametro massimo tornibile sul banco: Ø 200 mm
• Diametro massimo tornibile sul carro: Ø 100 mm
• Diametro foro mandrino (passaggio barra): Ø 20 mm
• Diametro mandrino (autocentrante 3+3): Ø 100 mm
• Attacco mandrino: CM3
• Conicità contropunta (OPZIONALE): CM1
• Corsa cannotto contropunta (OPZIONALE): 40 mm
• Tipologia torretta portautensili: Revolver
• N° posizioni torretta portautensili: 8 (4 per esterni/4 per interni)
• Sezione massima utensile torretta: 8 x 8 mm/Ø 12 mm
• Velocità di avanzamento asse X (trasversale): 1000 mm/min
• Velocità di avanzamento azze Z (longitudinale): 1500 mm/min
• Velocità in rapido asse X (trasversale): 3000 mm/min
• Velocità in rapido asse Z (longitudinale): 3000 mm/min
• Accuratezza del posizionamento: ± 0.015 mm
• Ripetibilità: ± 0.01 mm
• Potenza motore mandrino: 1.0 kW
• Potenza servomotore asse X (trasversale): 0.4 kW
• Potenza servomotore asse Z (longitudinale): 0.4 kW
• Velocità di rotazione mandrino: 100 ÷ 3000 giri/min
• Angolo di inclinazione bancale: 45°
• Corsa massima asse X (trasversale): 194 mm
• Corsa massima asse Z (longitudinale): 178 mm
• Controllo numerico: Siemens SINUMERIK 808D ADVANCED
• Dimensioni display pannello di controllo: 8.4"
• N° cassetti basamento in lamiera: 3
• Dimensioni d'ingombro basamento in lamiera: 1300 x 900 x 830 mm
• Potenza nominale macchina: 1.8 kW
• Dimensioni d'ingombro (macchina + basamento): 2100 x 1450 x 1650 mm
• Peso netto approssimativo (macchina + basamento): 490 kg

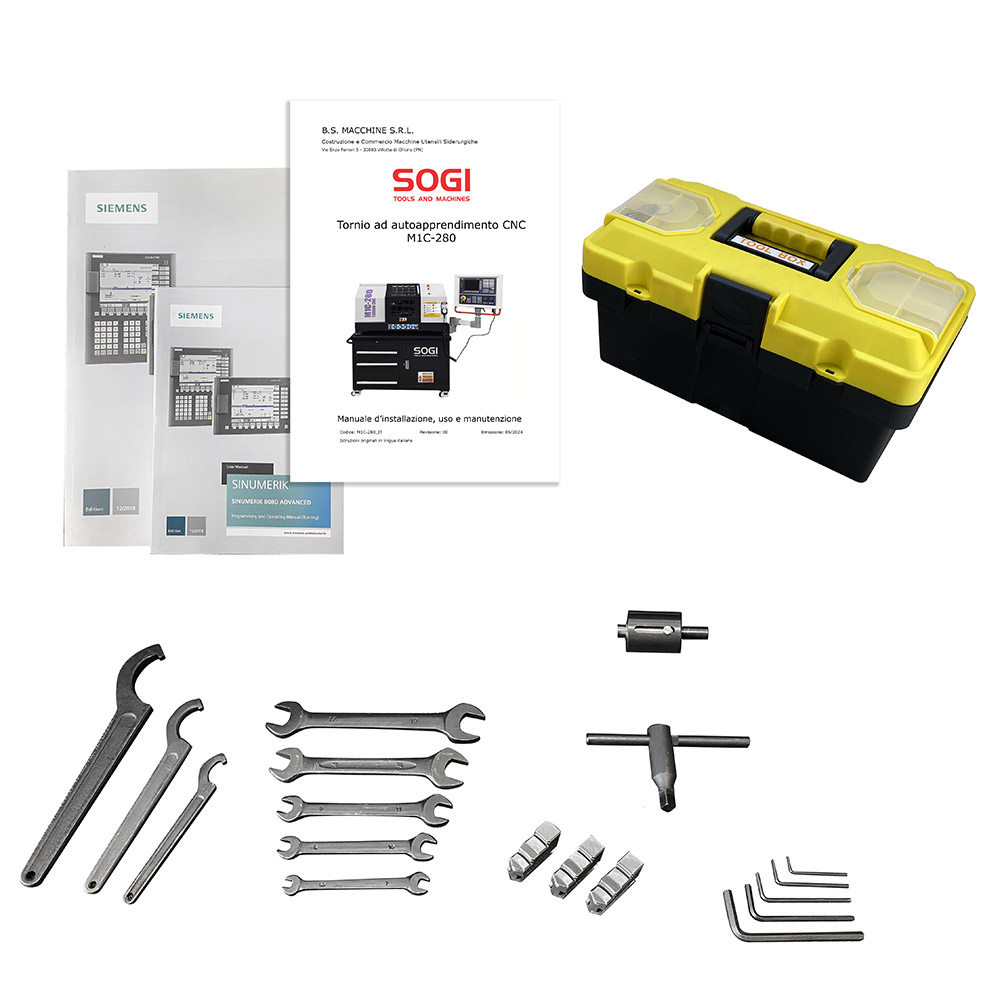

In dotazione

• N° 1 mandrino autocentrante 3+3 griffe, Ø 100 mm
• N° 1 chiave per mandrino
• N° 1 set di brugole
• N° 1 set di chiavi di servizio
• N° 3 chiavi a settore
• N° 1 set di chiavi varie (basamento, pannello posteriore NC, quadro elettrico)
• N° 1 cassetta degli attrezzi
