Centro di lavoro CNC SOGI CDL-550-4X - 4 assi - SIEMENS SINUMERIK 828D - mandrino BT 40 - tavola 125 mm

800SGI0924 SOGI

52990,00 (iva esclusa)
1

Description

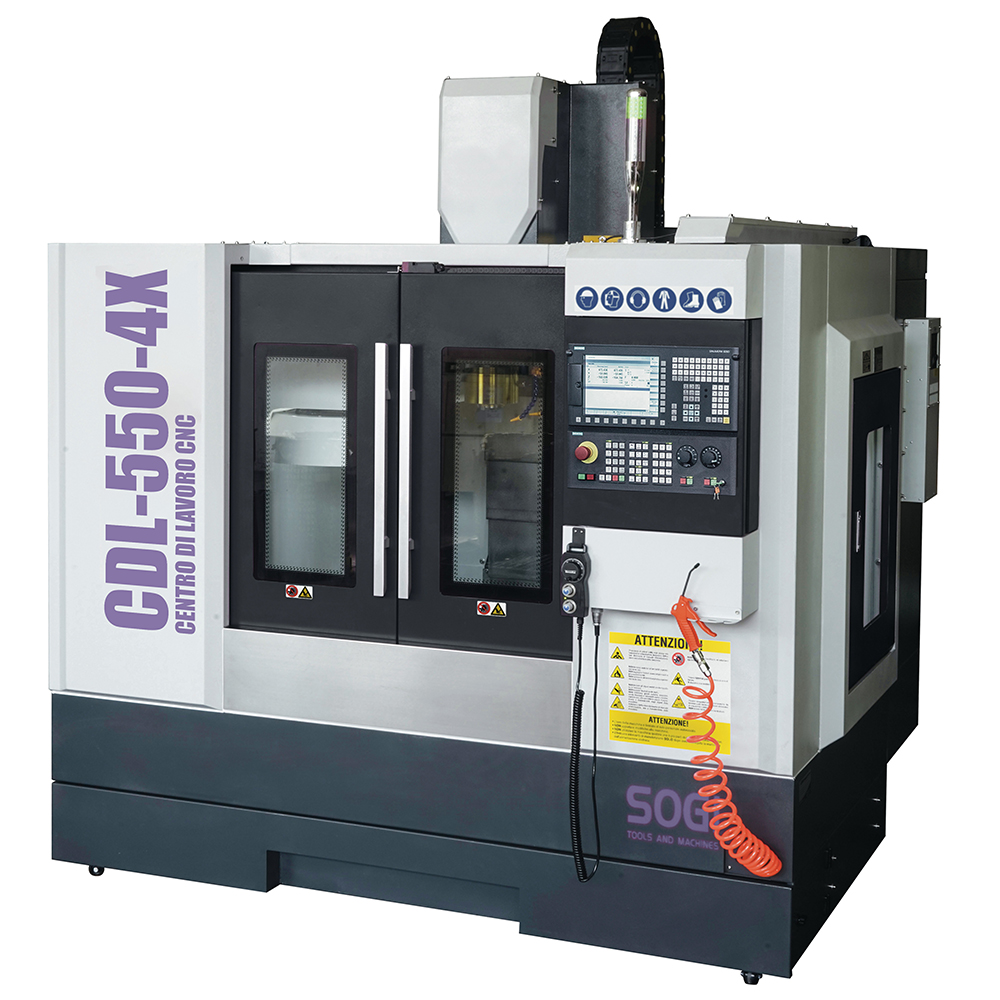

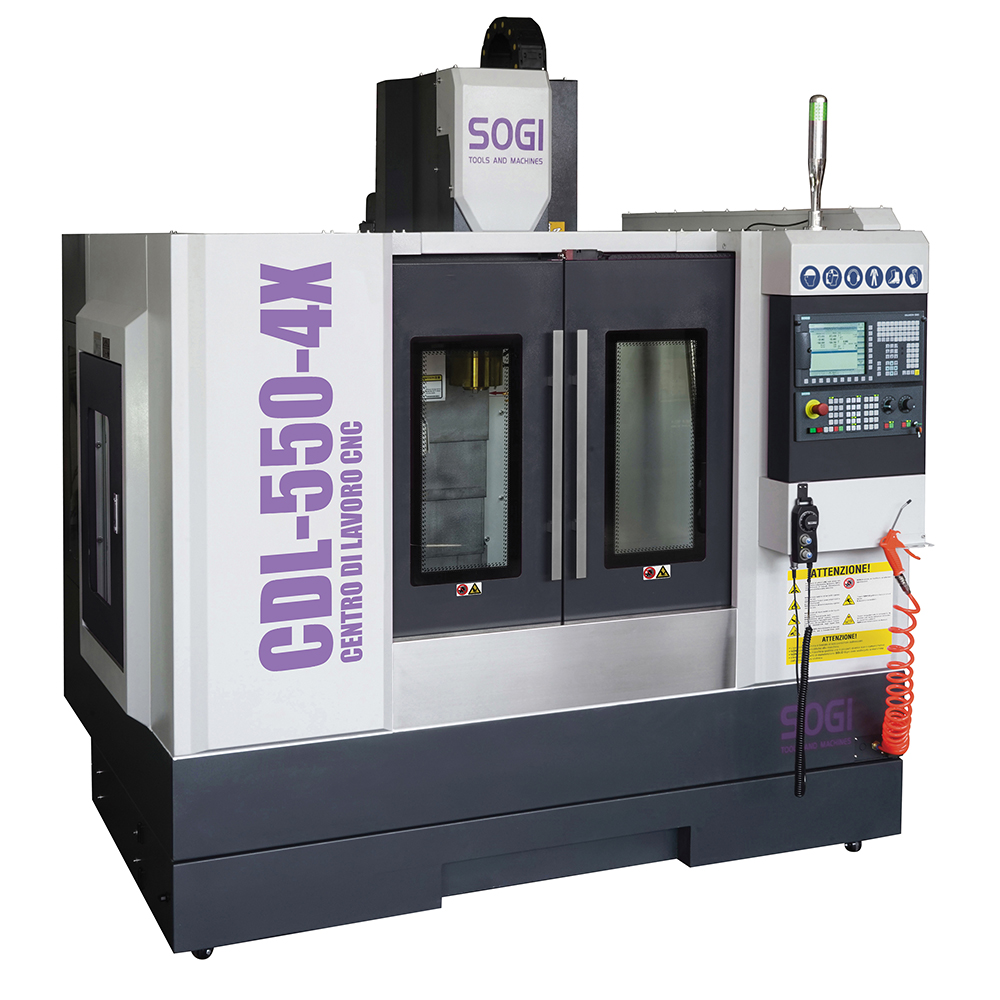

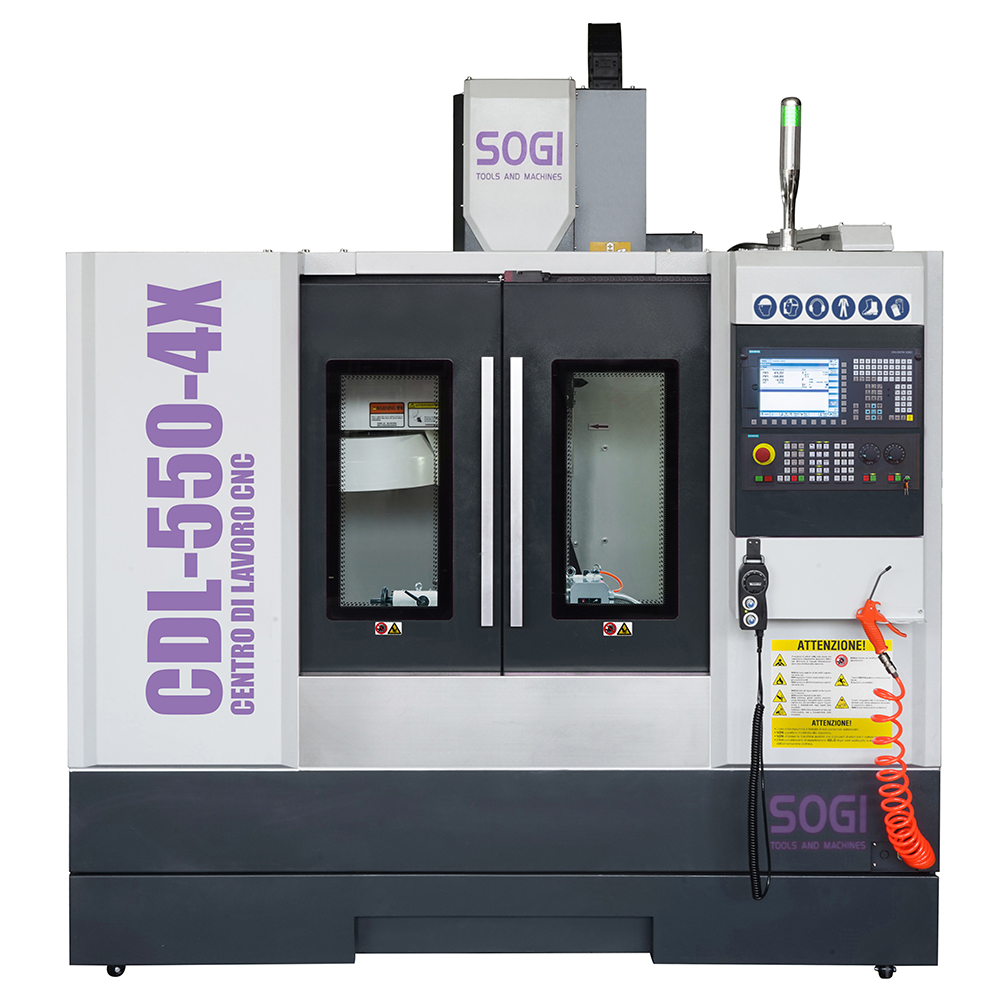

Il centro di lavoro verticale SOGI CDL-550-4X è una macchina a controllo numerico a quattro assi in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro. Grazie alla sua versatilità d'utilizzo, la macchina si presta particolarmente bene ad un impiego nel campo industriale e prototipazione per la messa a punto di componenti più o meno complessi garantendo un'elevata precisione nel risultato (giunti, alberi di trasmissione ecc.).

  • Struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un'elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.
  • Tavola e gruppo testa che scorrono su guide lineari rettificate di fattura taiwanese, con pattini a ricircolo di sfere.

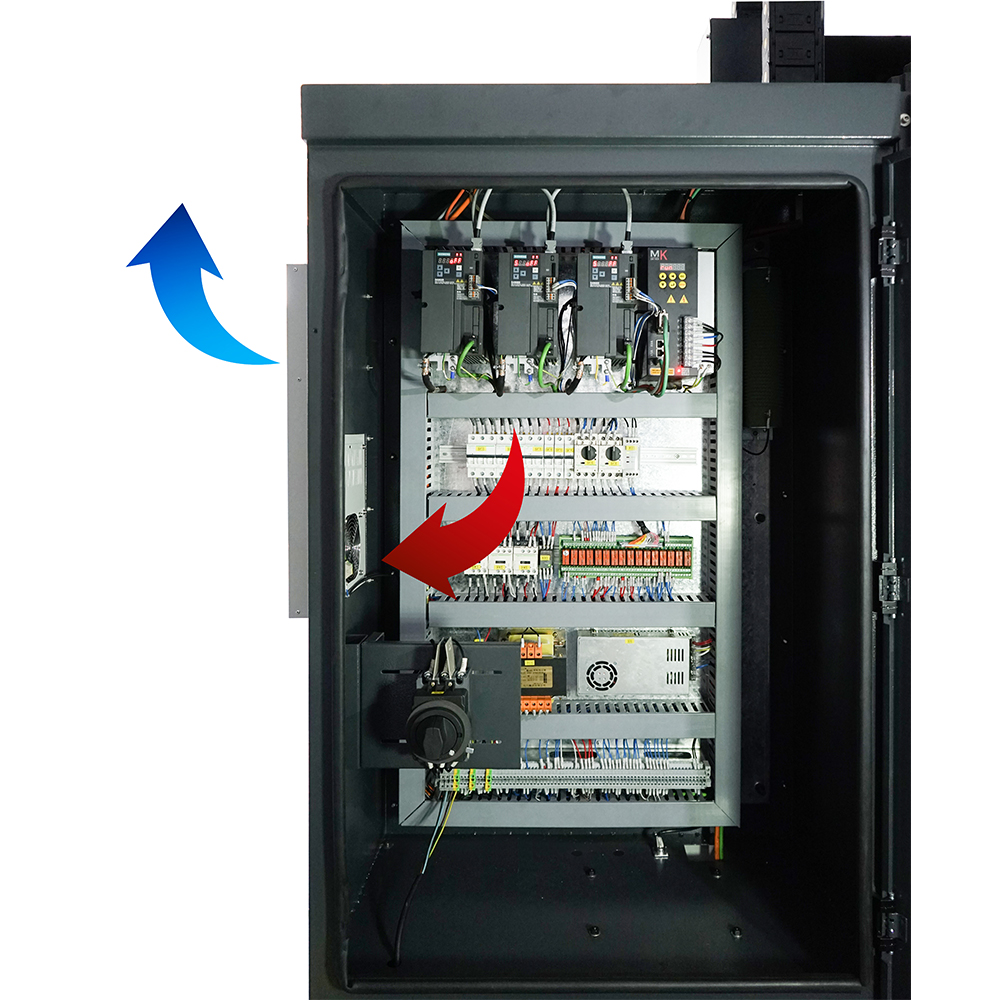

  • Servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un'elevata ripetibilità nel tempo.

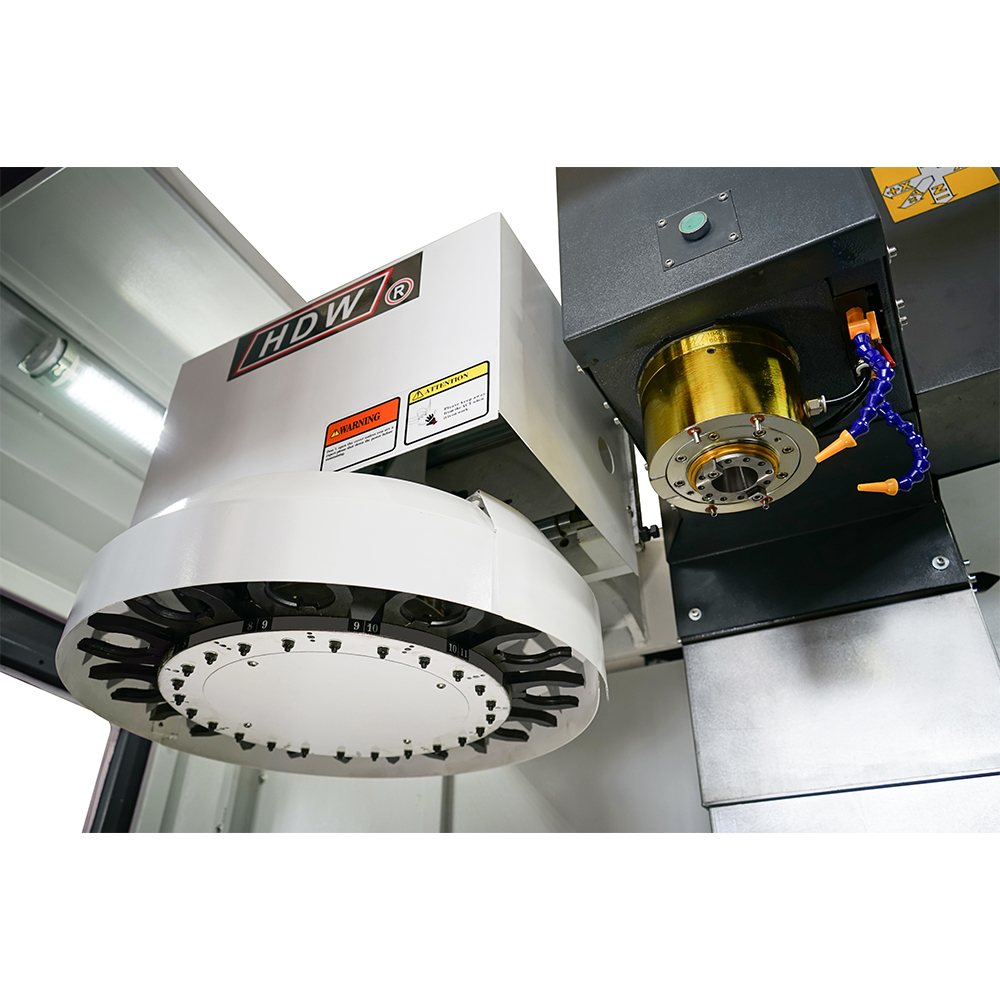

  • Cambio utensile (ATC) a ombrello a 16 posizioni. Il caricamento dell'utensile avviene con estrema precisione per mezzo di un sistema navetta-carosello.

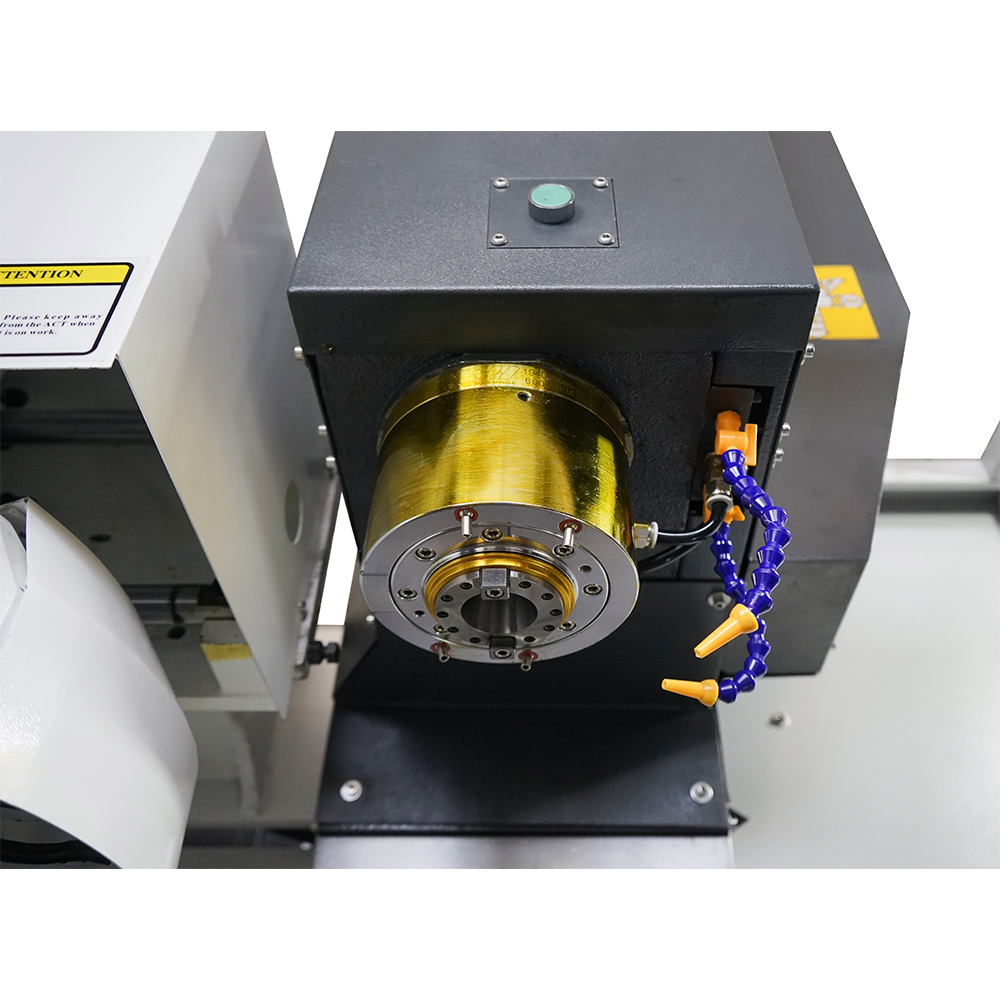

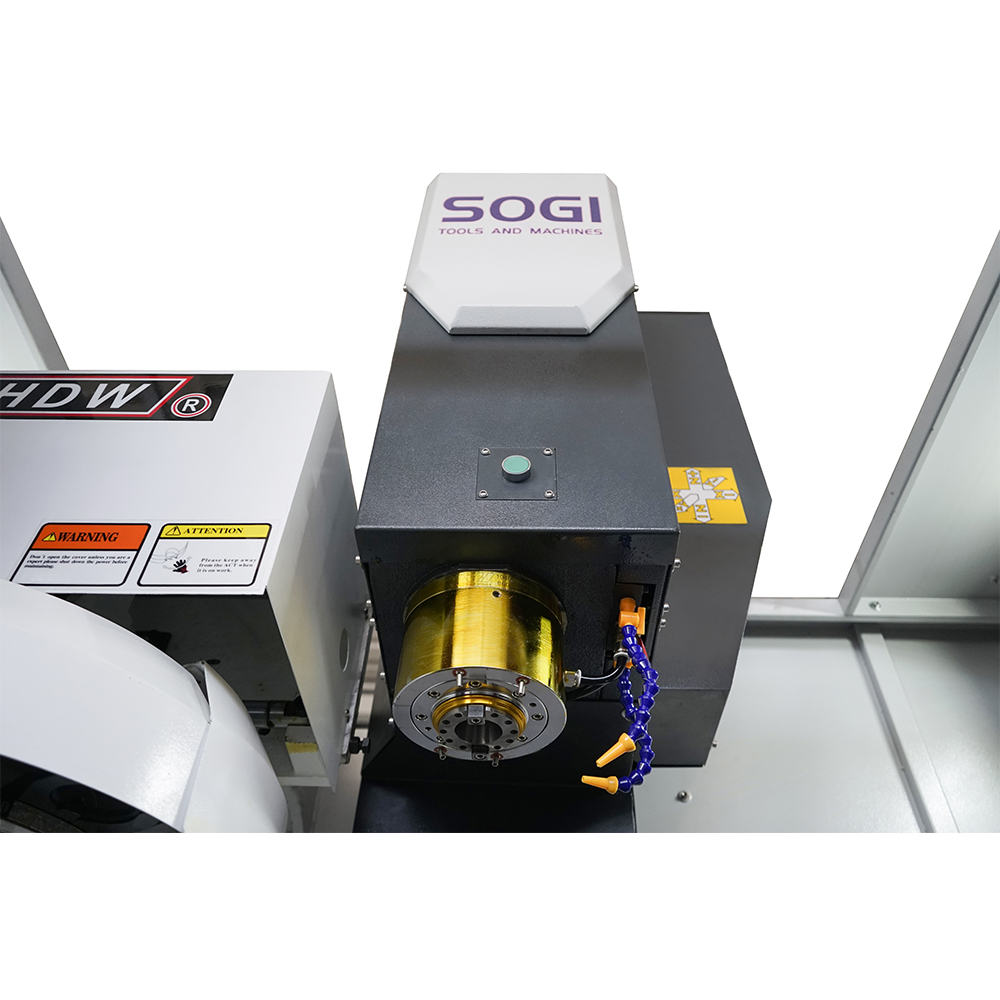

  • Mandrino taiwanese con attacco BT 40. Motore asincrono trifase a 4 poli per l'erogazione di coppie elevate all'asse.

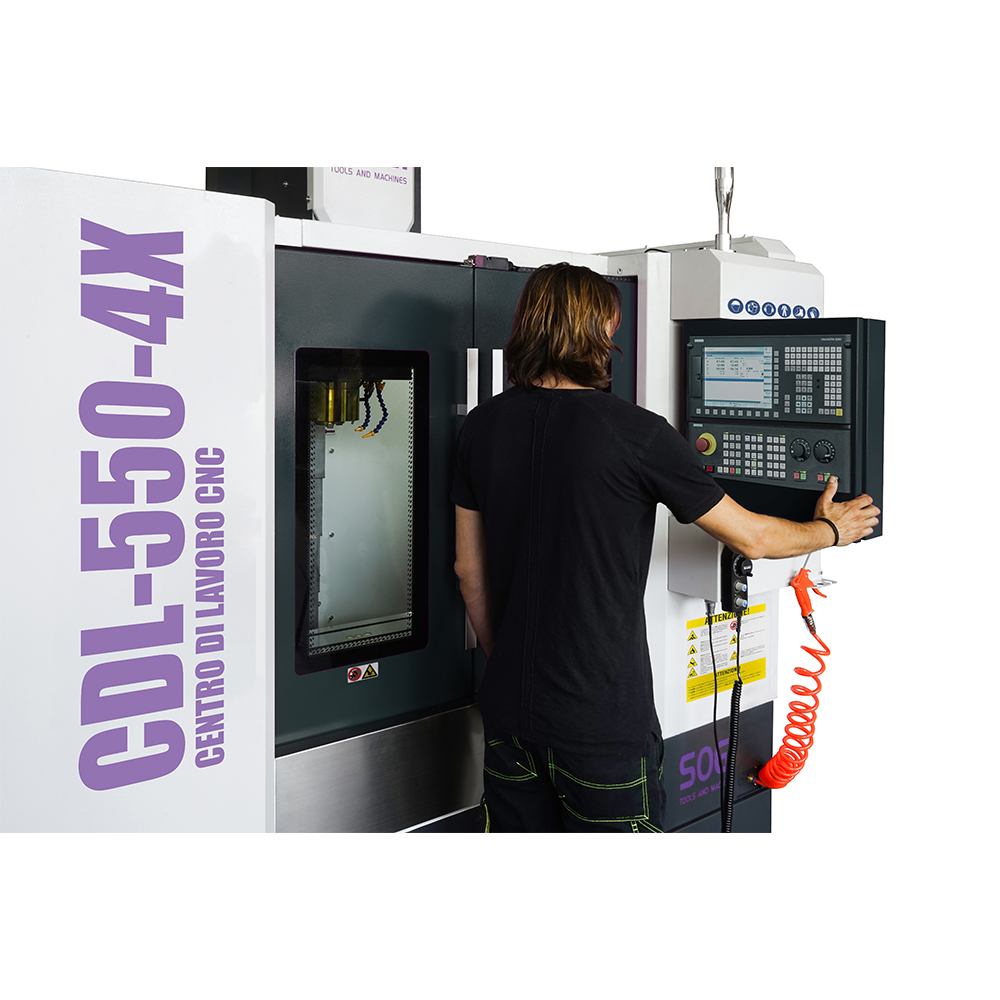

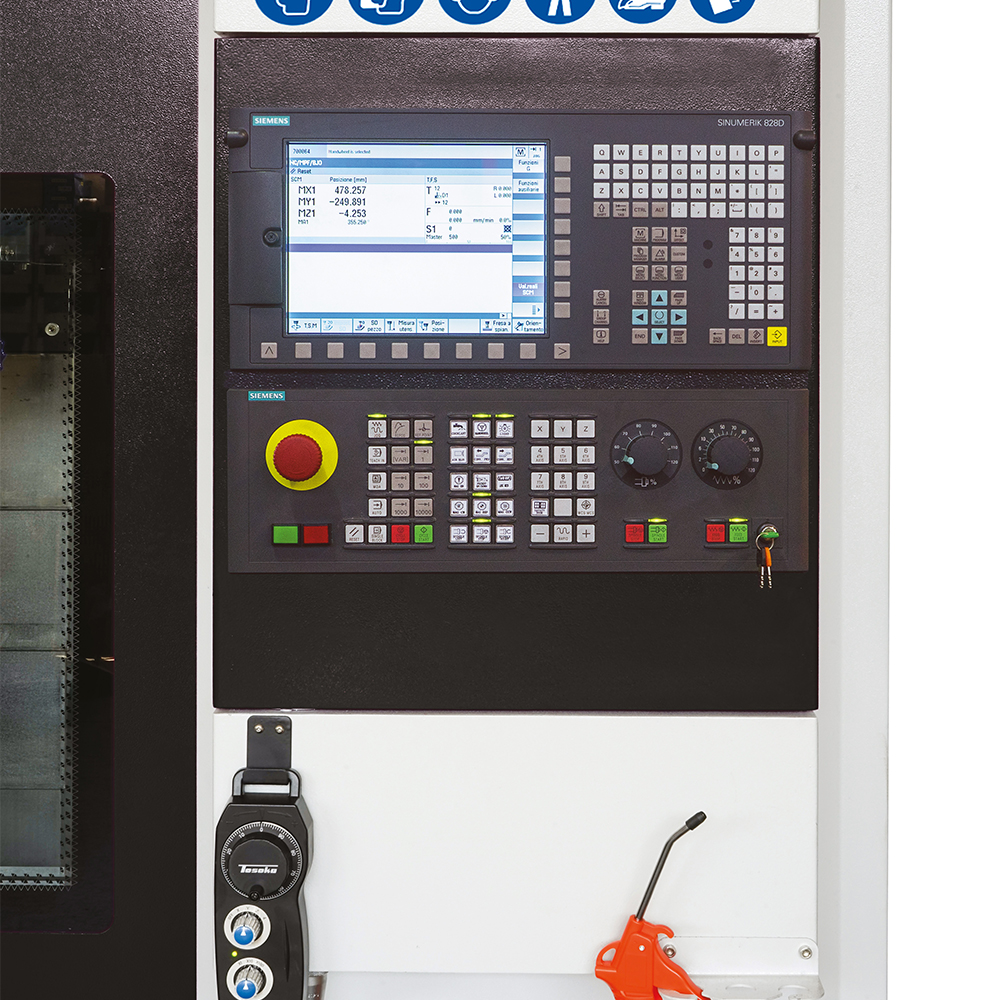

  • Pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 828D.

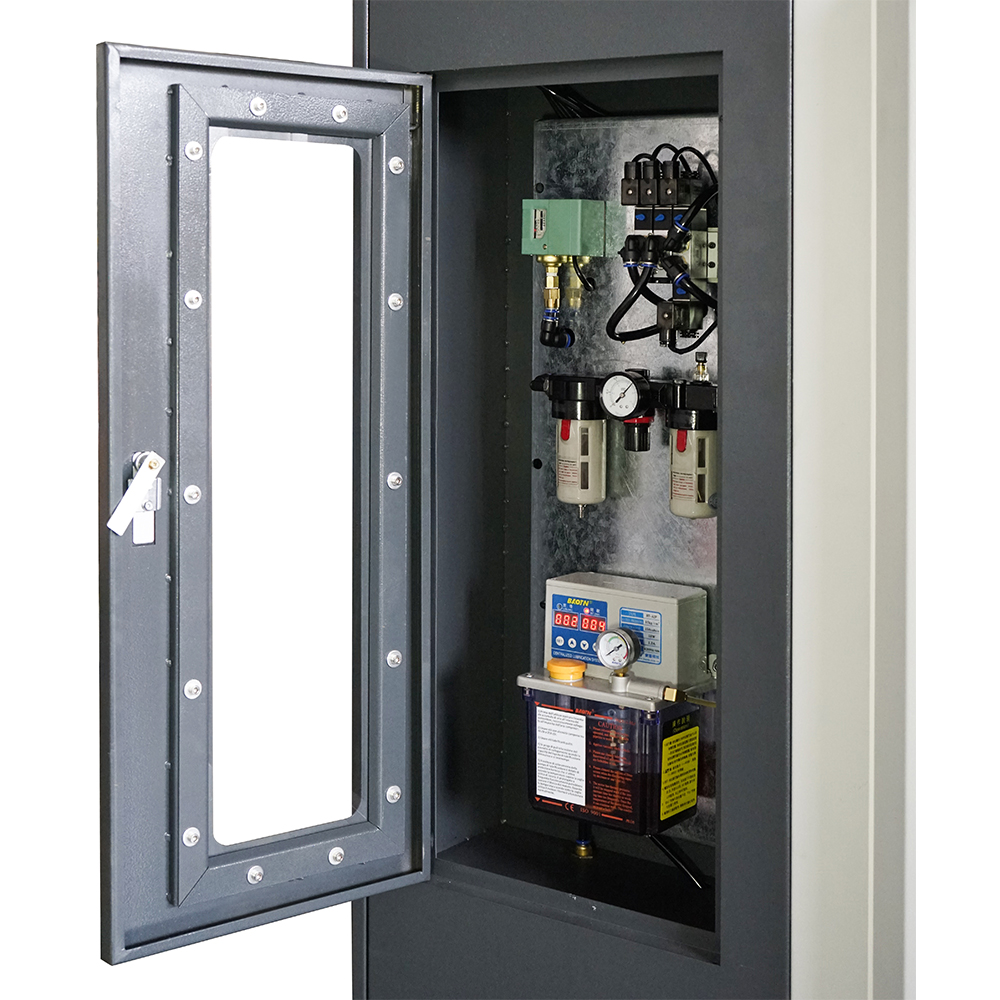

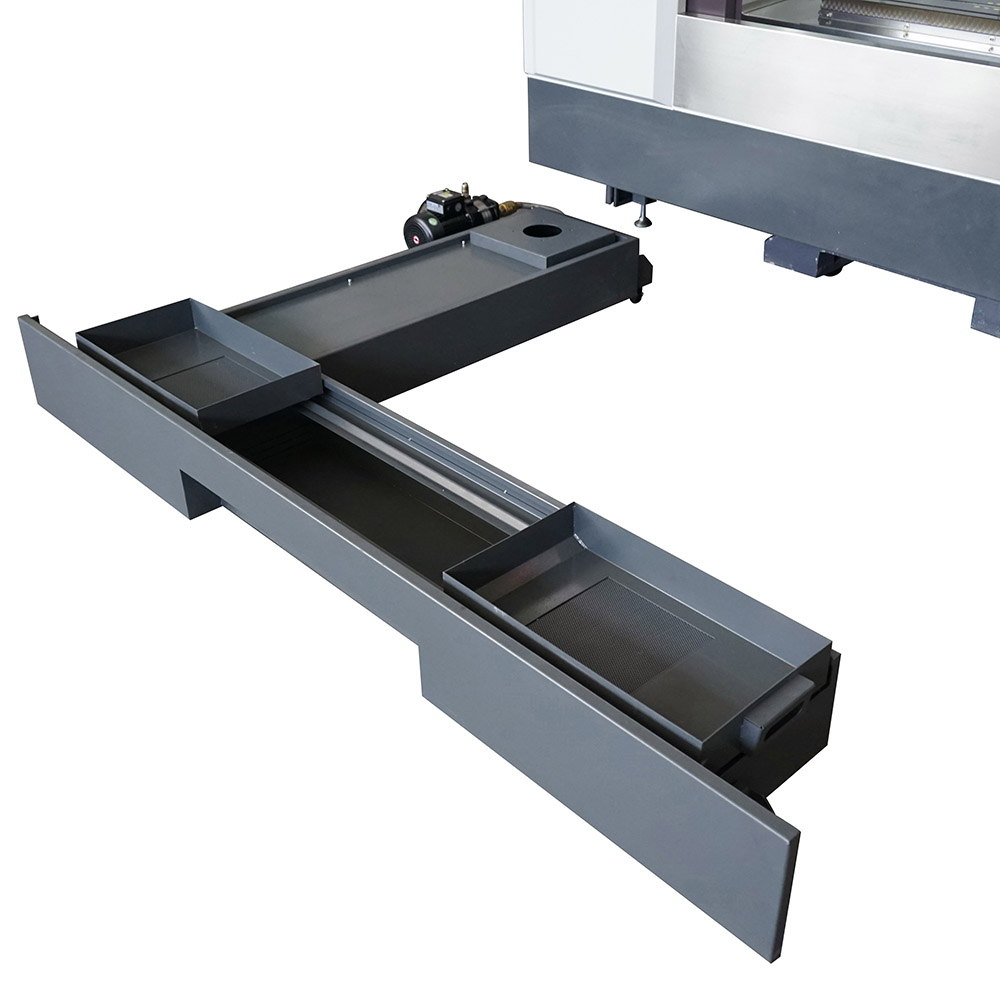

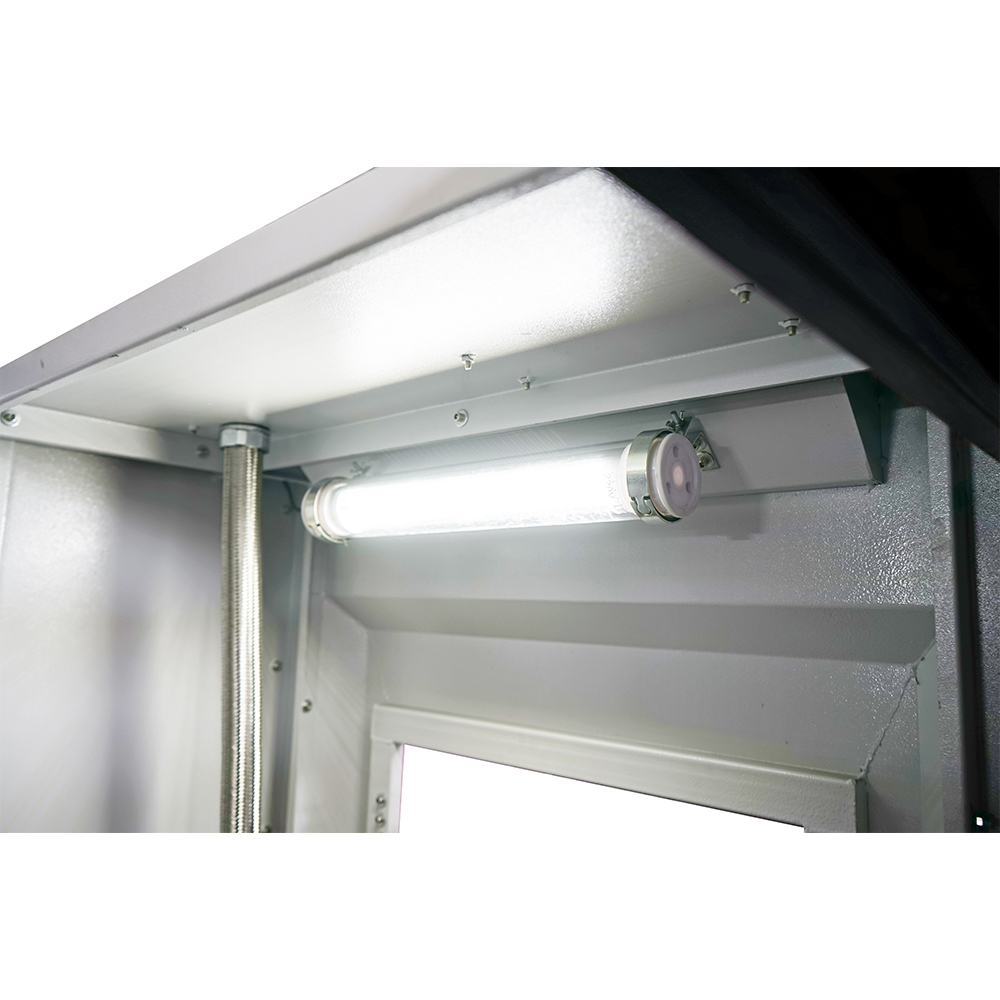

  • Impianto di illuminazione led, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione mandrino e scocca, tutto di serie.

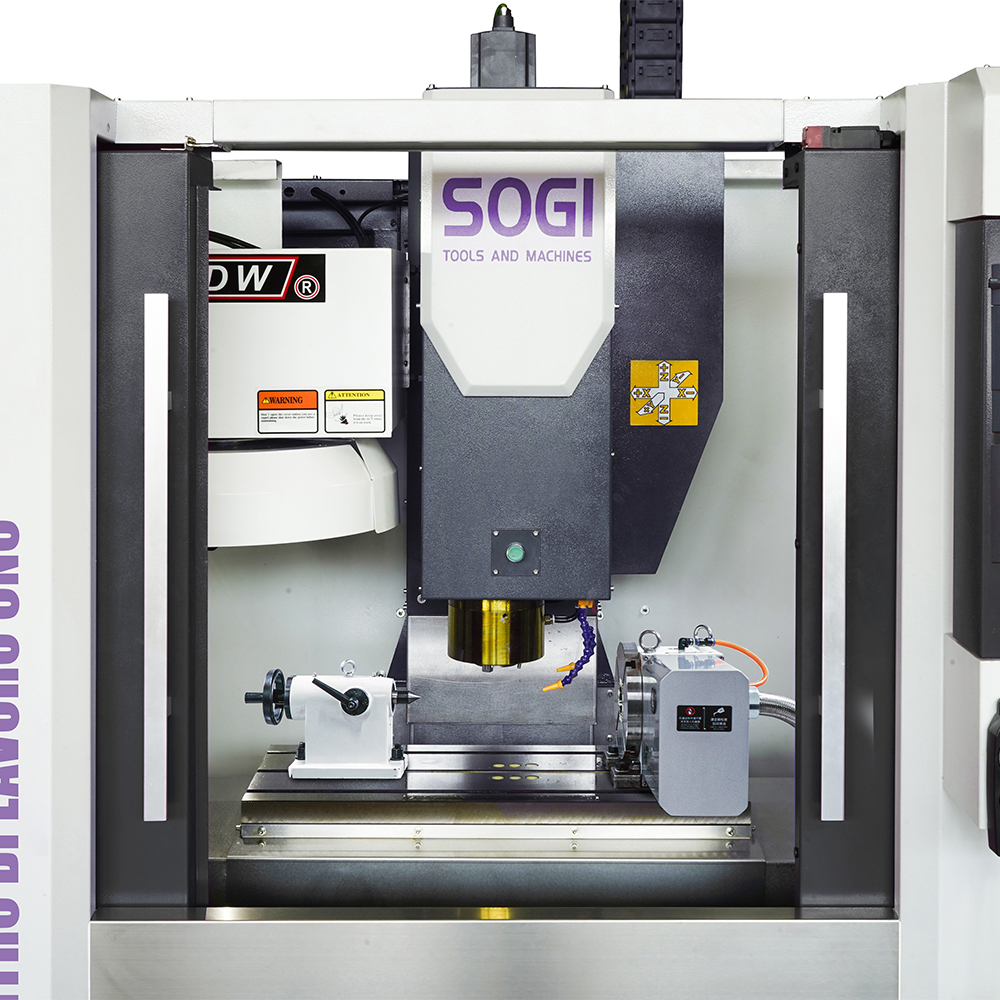

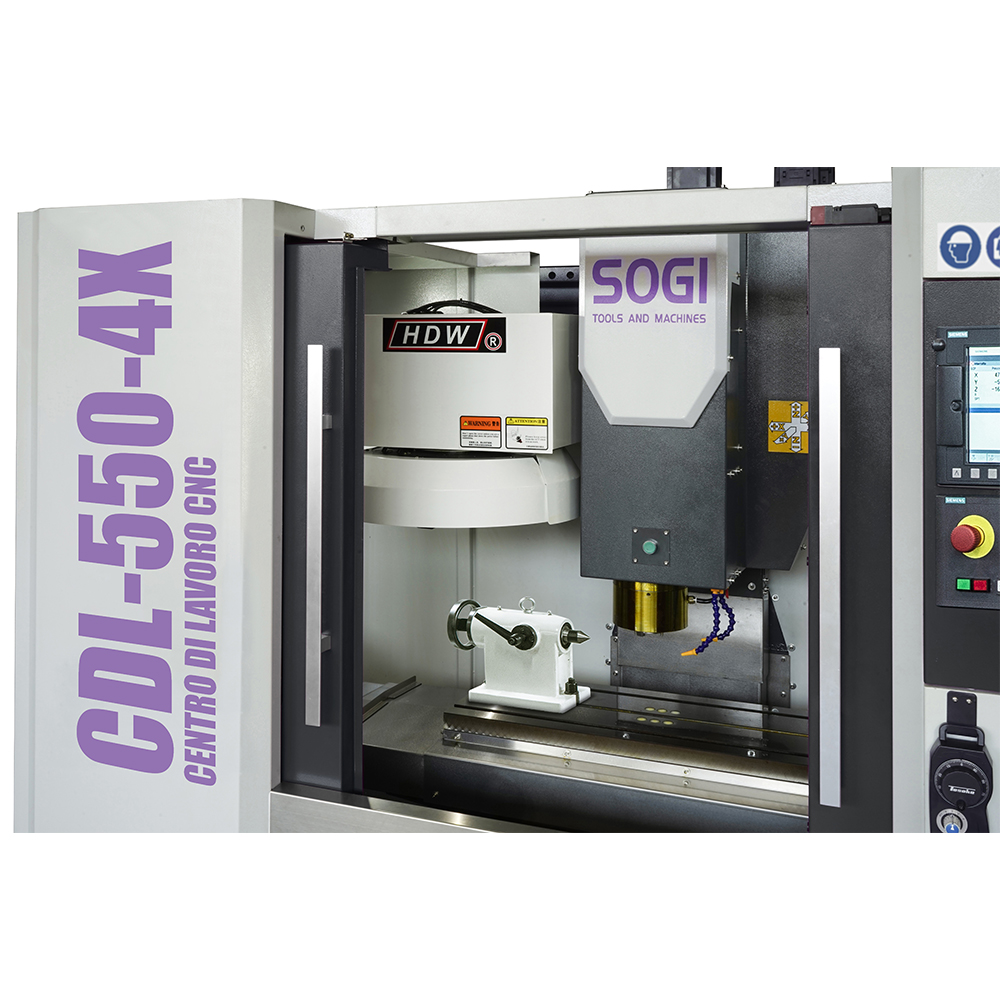

  • Tavola girevole sul quarto asse con diametro Ø 125 mm di serie.
  • Realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali e due finestre laterali interbloccate, realizzate in lamiera e policarbonato di alta qualità.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro di lavoro SOGI CDL-550-4X

  • Corsa asse X (longitudinale): 550 mm
  • Corsa asse Y (trasversale): 340 mm
  • Distanza min-max naso mandrino - tavola: 130 ÷ 360 mm
  • Dimensioni tavola (L x P x H): 800 x 320 x 35 mm
  • Carico max tavola: 350 kg
  • Numero cava a T: 3
  • Larghezza cava a T: 14 mm
  • Interasse cave a T: 110 mm
  • Attacco cono mandrino: BT 40
  • Corsa asse Z (verticale): 500 mm
  • Velocità max di rotazione mandrino: 8000 giri/min
  • Distanza max asse mandrino - colonna: 370 mm
  • Avanzamenti di lavoro asse X: 1 ÷ 10000 mm/min
  • Avanzamenti di lavoro asse Y: 1 ÷ 10000 mm/min
  • Avanzamenti di lavoro asse Z: 1 ÷ 10000 mm/min
  • Avanzamenti rapidi asse X: 24000 mm/min
  • Avanzamenti rapidi asse Y: 24000 mm/min
  • Avanzamenti rapidi asse Z: 24000 mm/min
  • Accuratezza del posizionamento: ± 0.01 mm
  • Ripetibilità: ± 0.008 mm
  • Potenza motore mandrino: 5.5 kW
  • Potenza motore asse X: 1.5 kW
  • Potenza motore asse Y: 1.5 kW
  • Potenza motore asse Z: 1.5 kW
  • Potenza motore magazzino utensili: 40 W

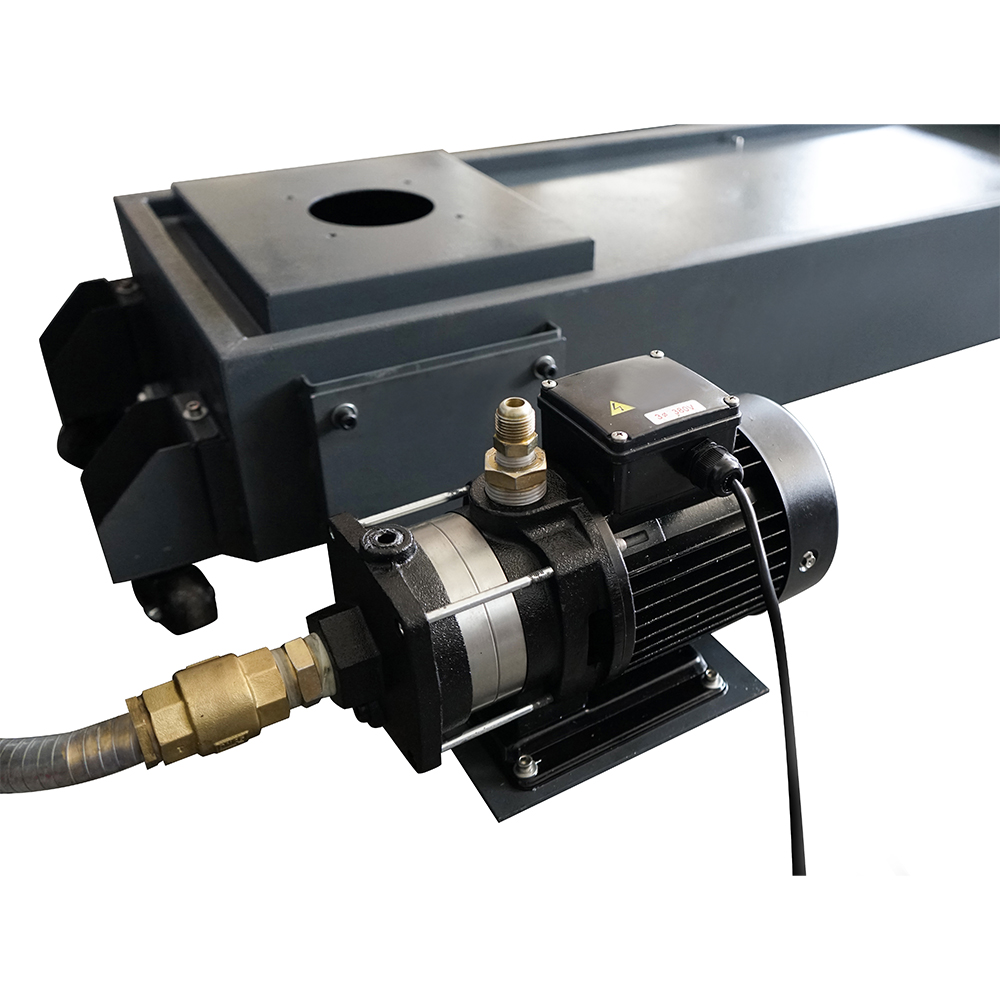

  • Potenza pompa impianto refrigerante: 450+750 W
  • Potenza pompa impianto lubrificante: 100 W
  • Tipologia cambio utensile: A ombrello
  • Magazzino utensili: 16 posizioni
  • Controllo numerico: Siemens SINUMERIK 828D
  • Potenza nominale macchina: 12 kW
  • Tensione/frequenza d'alimentazione: 400/50 V/Hz
  • Dimensioni d'ingombro (L x P x H): 2100 x 2000 x 2300 mm
  • Peso netto approssimativo: 3600 kg

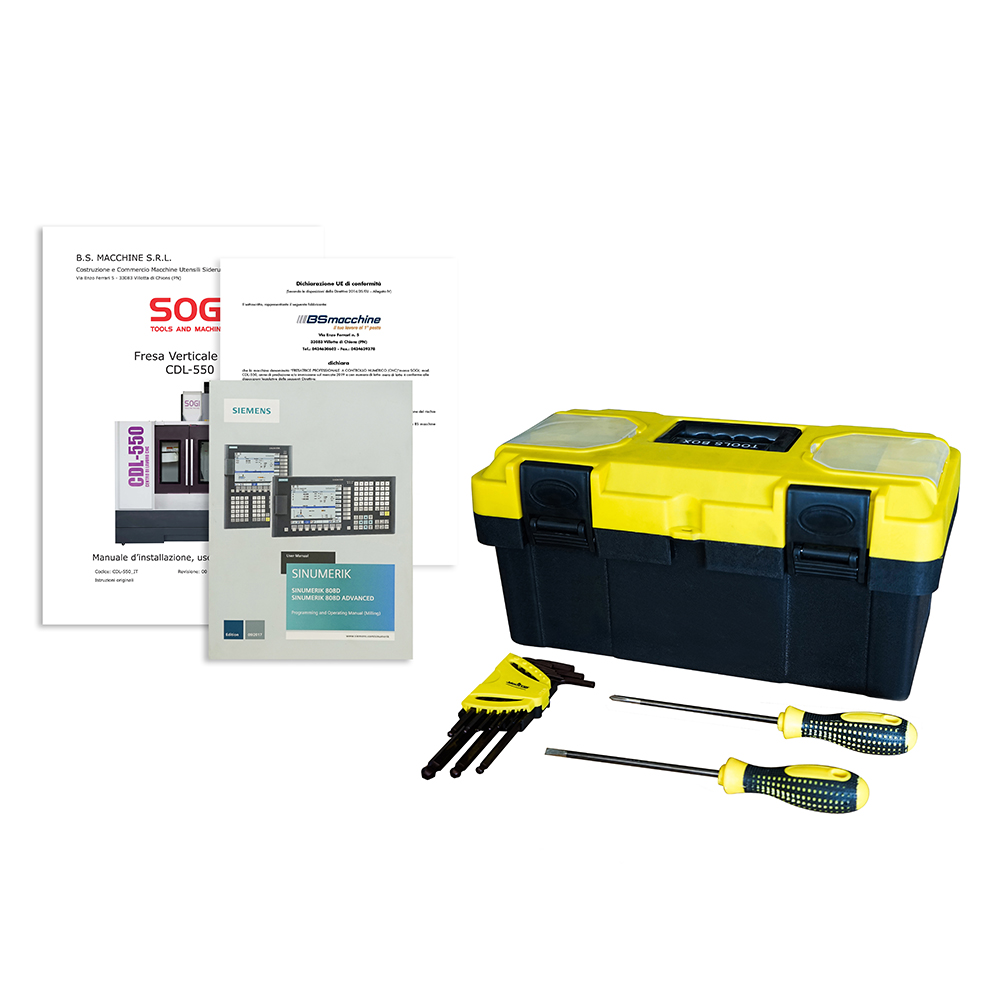

In dotazione

  • Cassetta degli attrezzi
  • Mandrino portapinza BT40 con set di pinze e chiave
  • Set di cacciaviti
  • Set di brugole

Optional

  • Controllo numerico Fanuc 0i-F Plus
  • Mandrino a 10000 rpm
  • Mandrino a 12000 rpm
  • Raffreddamento mandrino
  • Refrigerazione mandrino
  • Convogliatore trucioli a vite
  • Convogliatore trucioli a catena
  • Presetting Renishaw
  • Tastatore Renishaw
  • Quarto asse Ø 200 mm

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
