Fresatrice verticale SOGI S3-70D con motore brushless 230 V - maschiatura - testa inclinabile

800SGI0750 SOGI

2999,90
1

Description

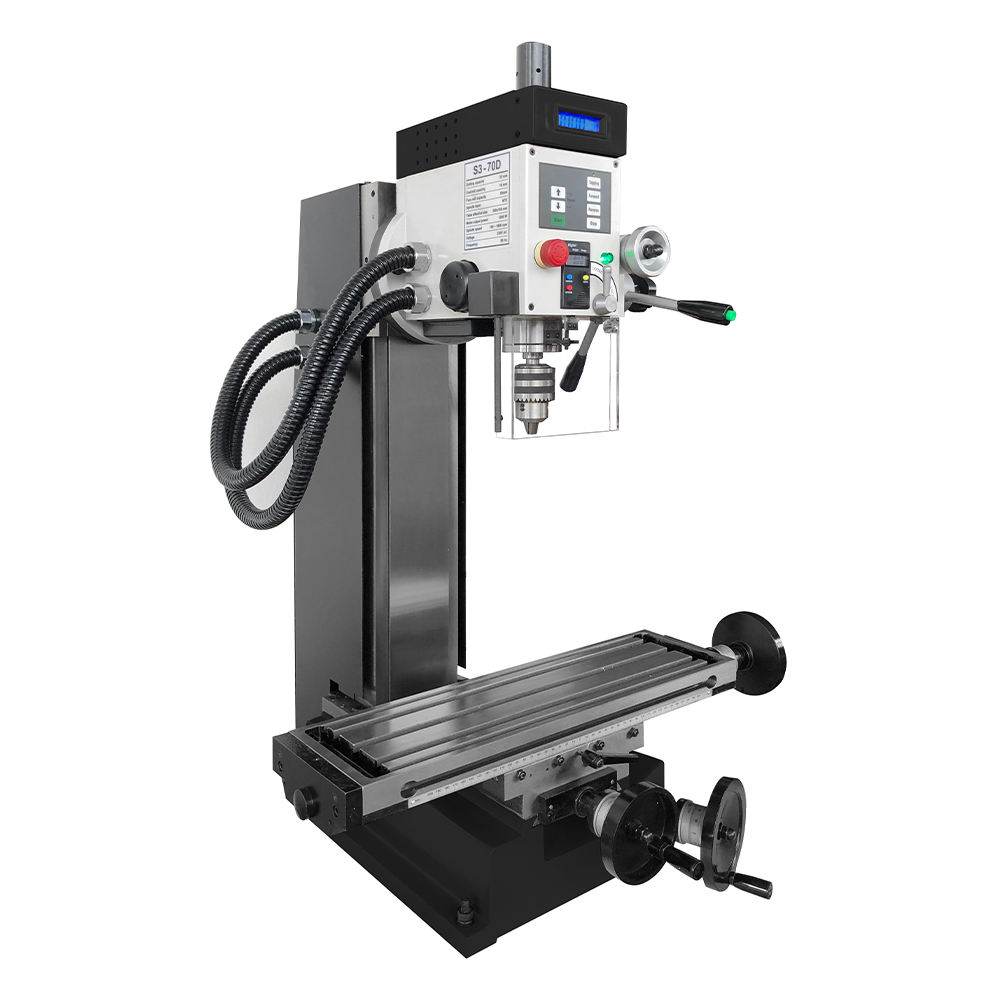

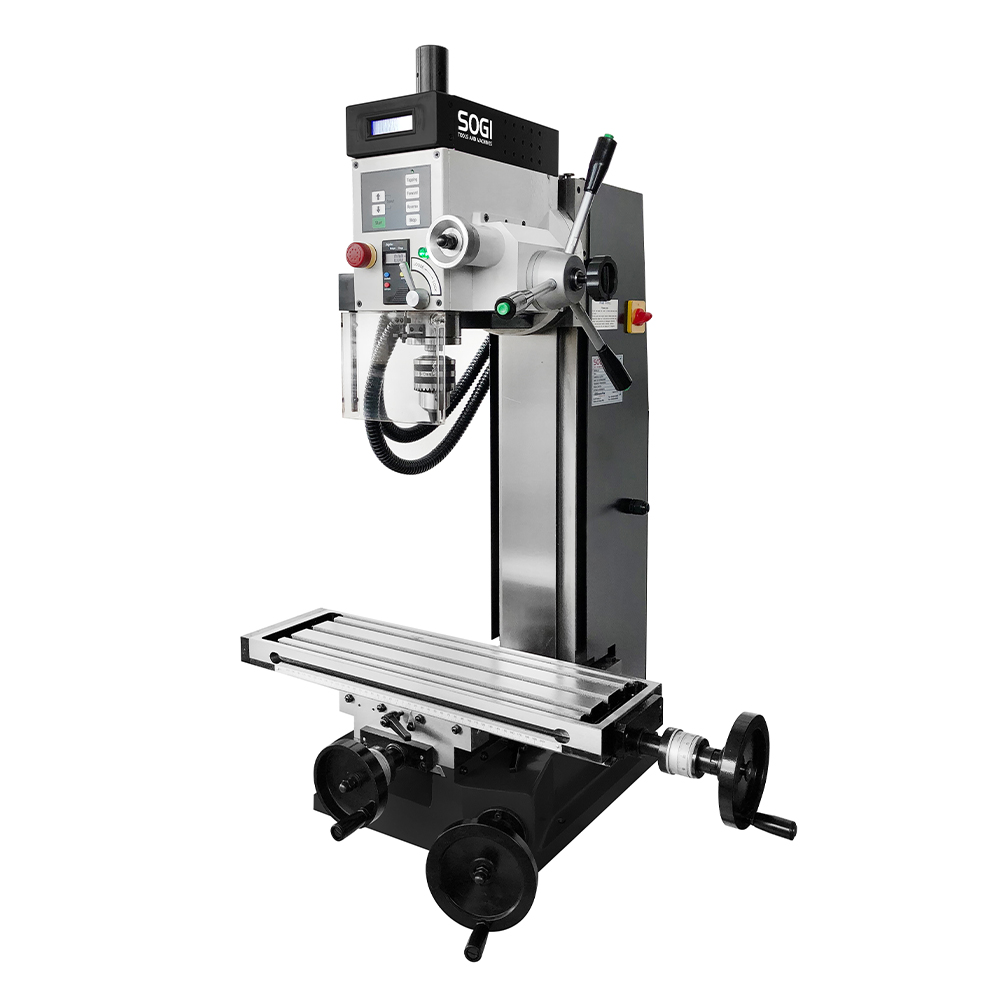

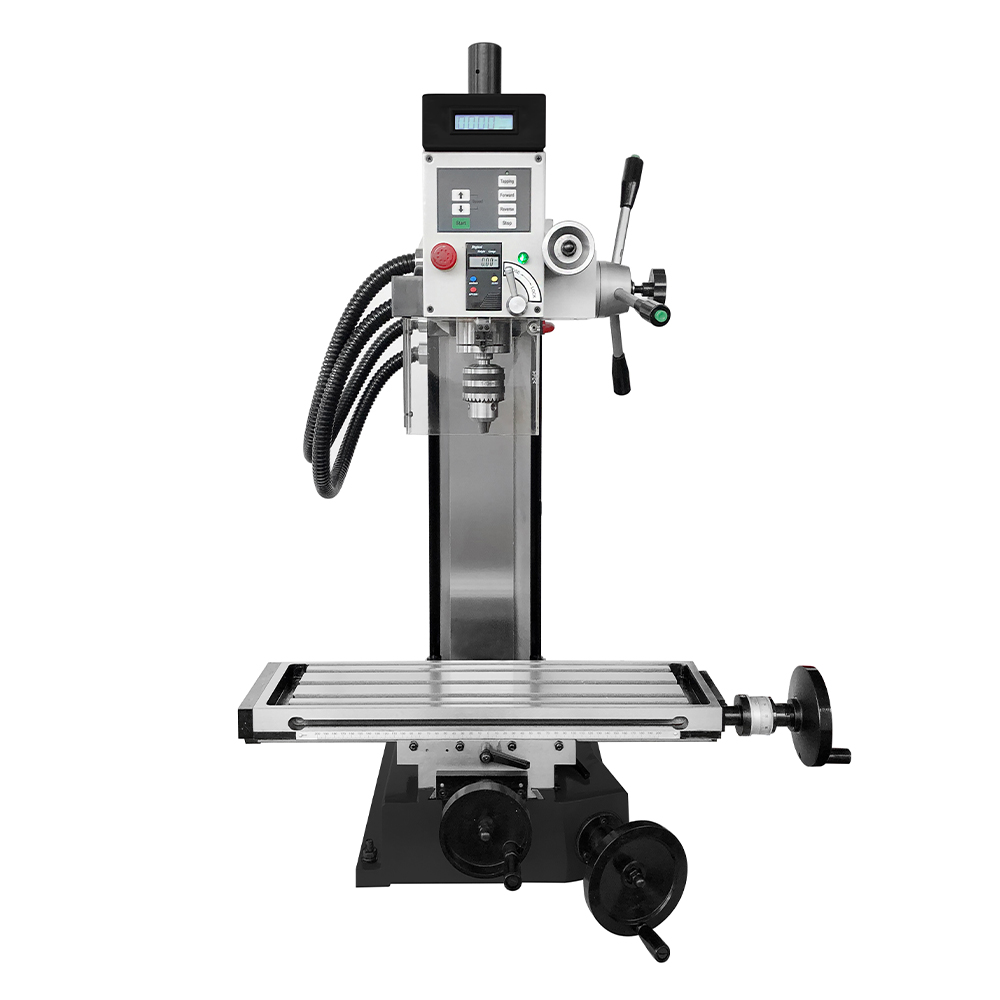

La fresatrice verticale professionale SOGI S3-70D è una macchina utensile funzionale e compatta, in grado di eseguire forature, alesature, filettature, maschiature e fresature (con l’ausilio di utensili a candela, ad inserti o a disco) su materiali quali ghisa e acciaio. Grazie alle dimensioni generose della tavola portapezzo ed alla solidità della struttura, il trapano-fresa SOGI S3-70D  è ampiamente utilizzato in ambito industriale e non solo.

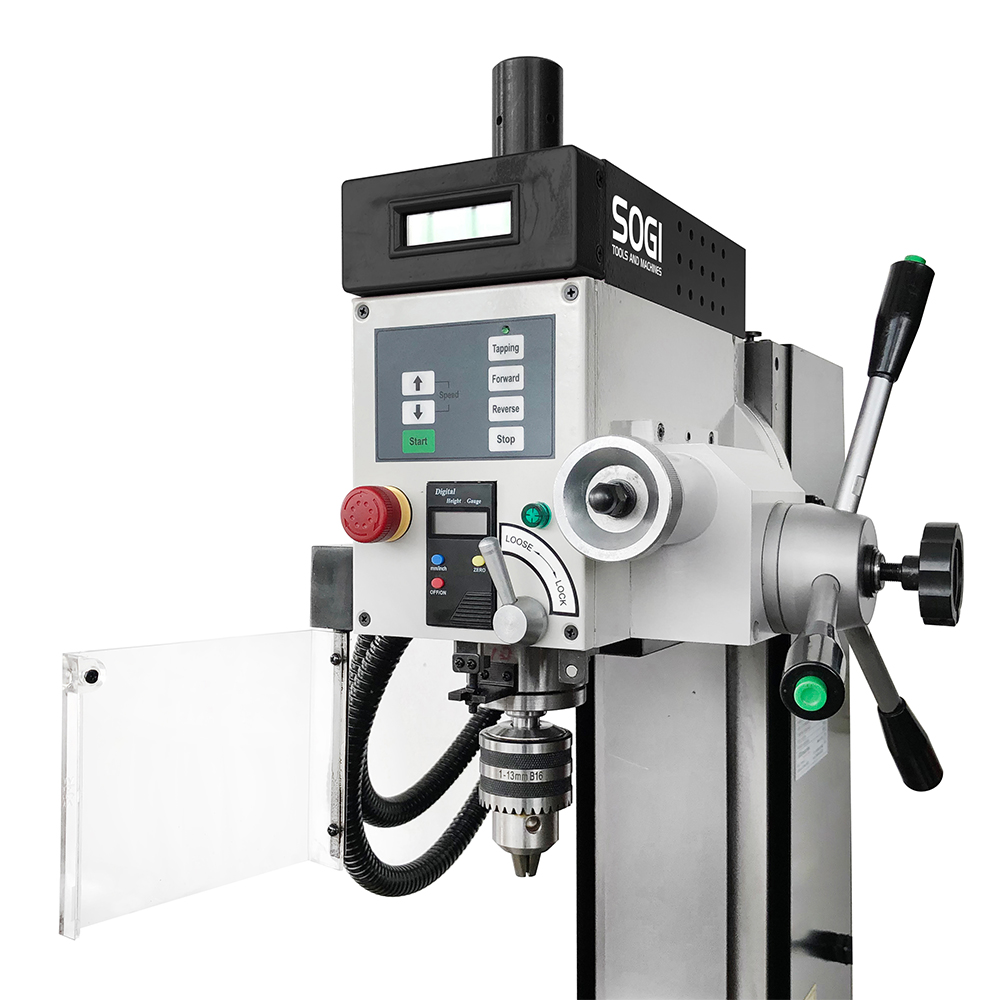

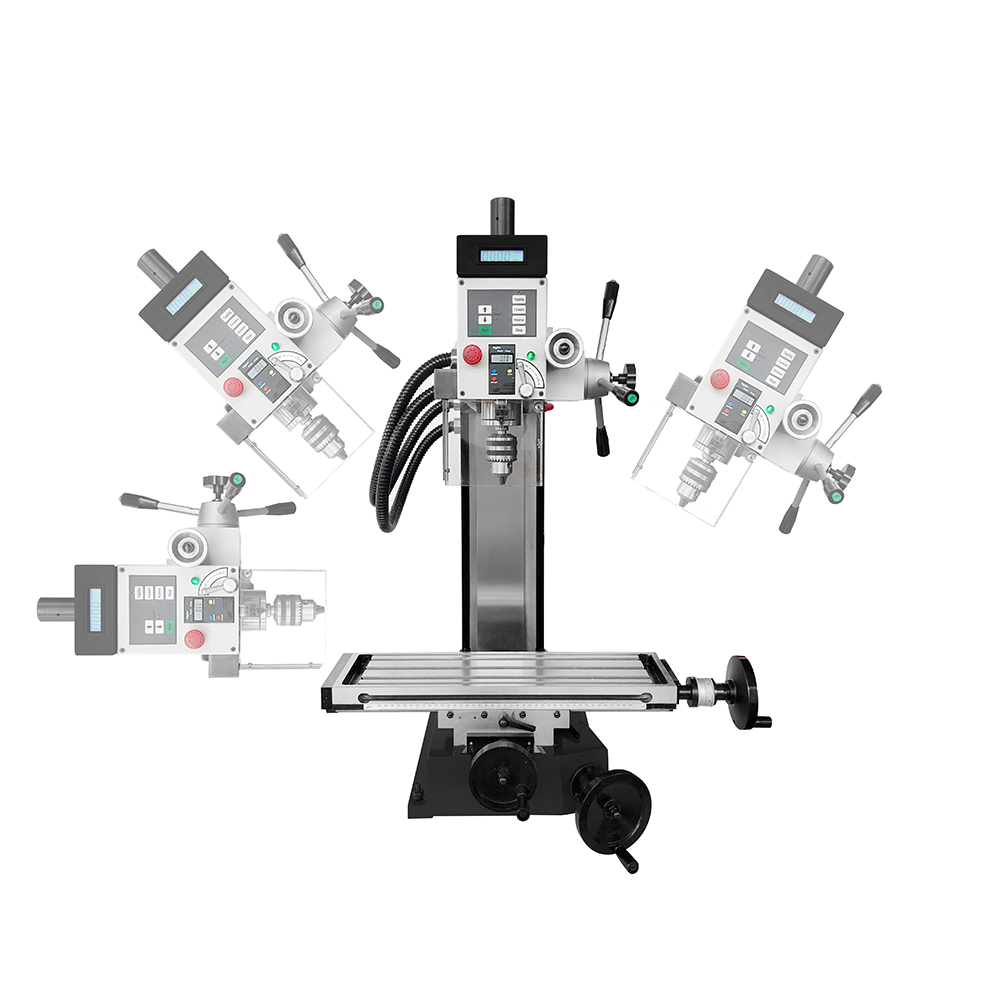

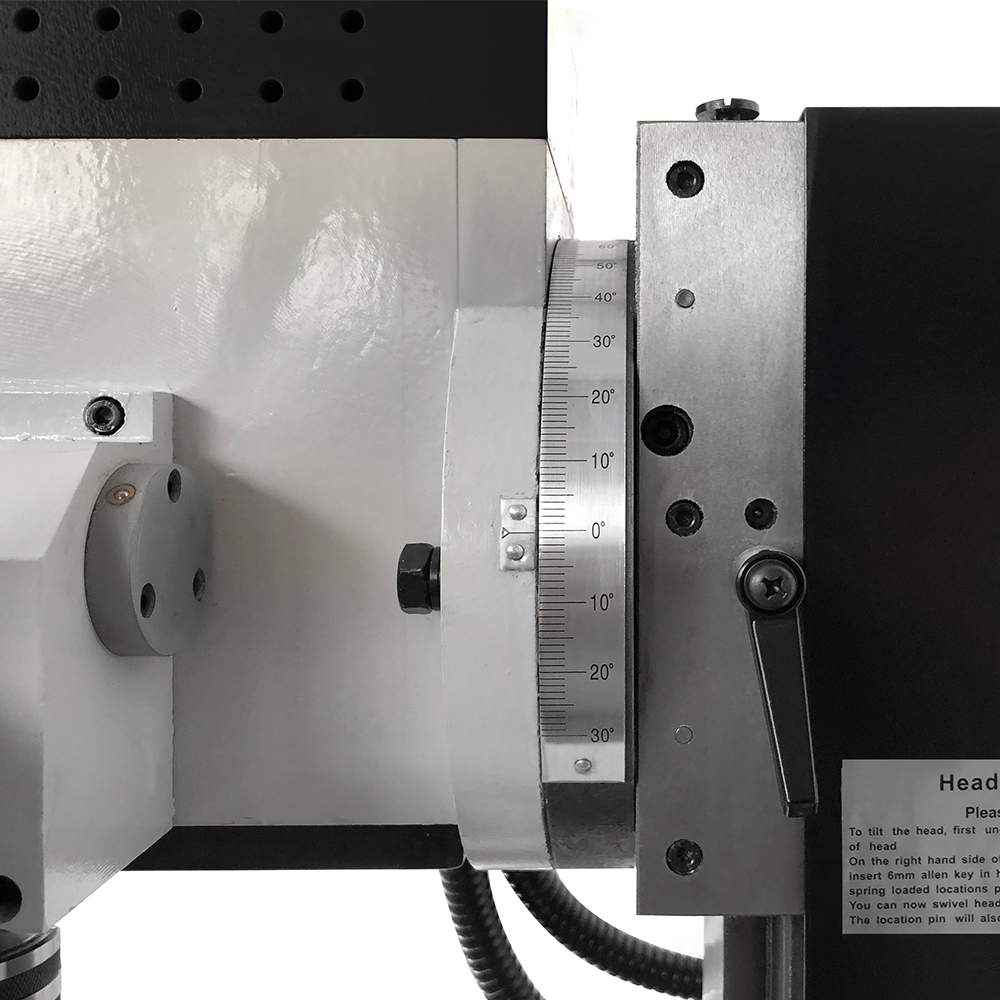

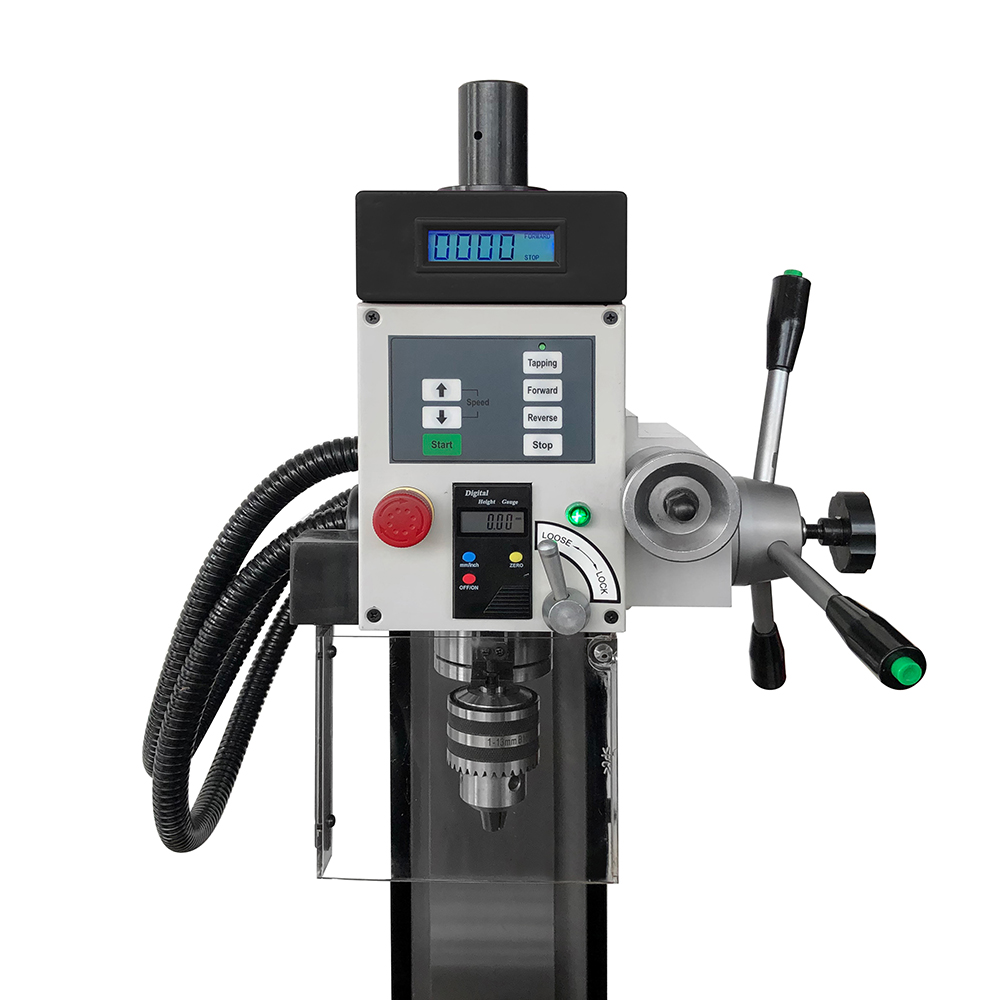

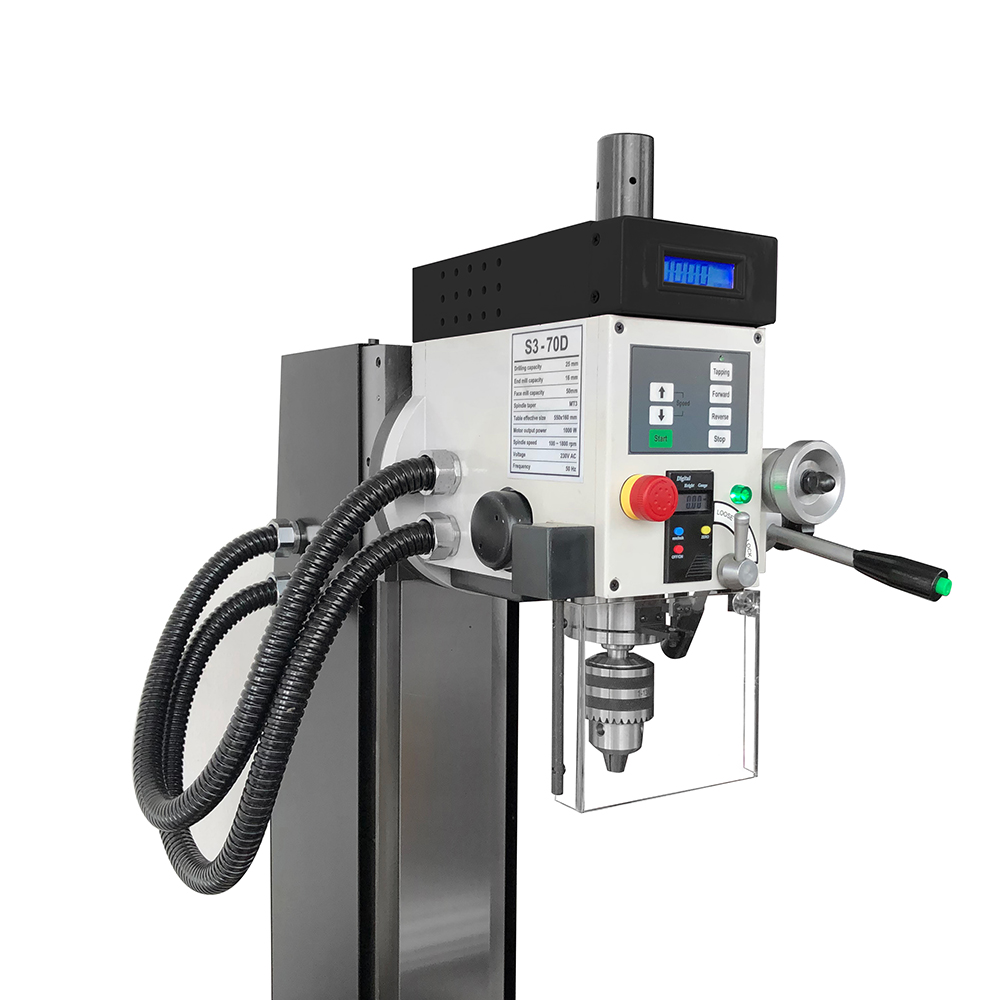

La testa della macchina consente una regolazione della velocità ad impulsi, grazie ad un pannello di comando touch semplice ed intuitivo. È sorretta da un montante in ghisa fusa in blocco integrale e può essere inclinata fino ad angoli di 90°, leggibili su apposita scala graduata. Il mandrino, montato su cuscinetti a rulli conici di elevata precisione, è azionato da un motore Brushless monofase da 1000 W: l’assenza di spazzole riduce notevolmente gli oneri legati alla manutenzione, rendendo questa categoria di motori particolarmente affidabile e di largo impiego nel mondo delle macchine utensili. Montato all’estremità posteriore del motore, un sensore a Effetto Hall è utilizzato per inviare informazioni sulla posizione del rotore alla scheda madre, aiutandola a gestire i tempi di accelerazione/decelerazione e a mantenere la velocità del motore in diverse condizioni di carico.

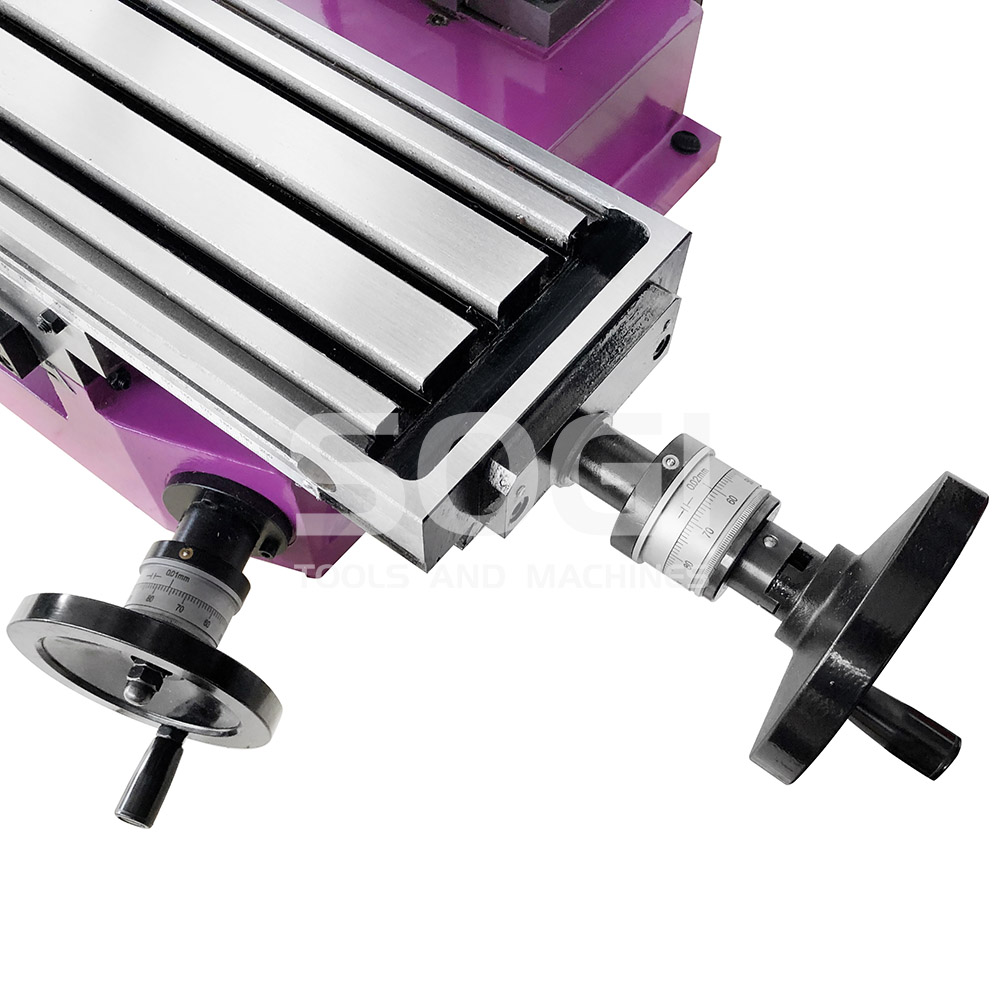

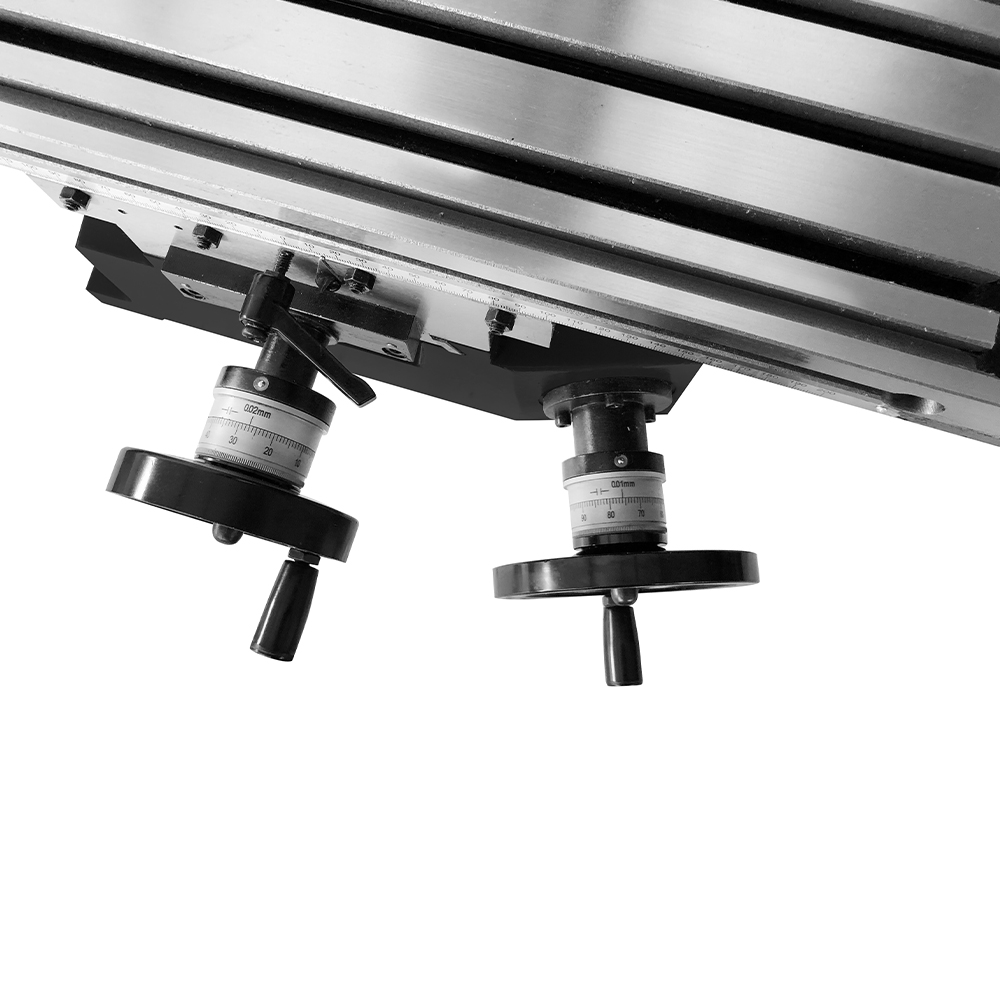

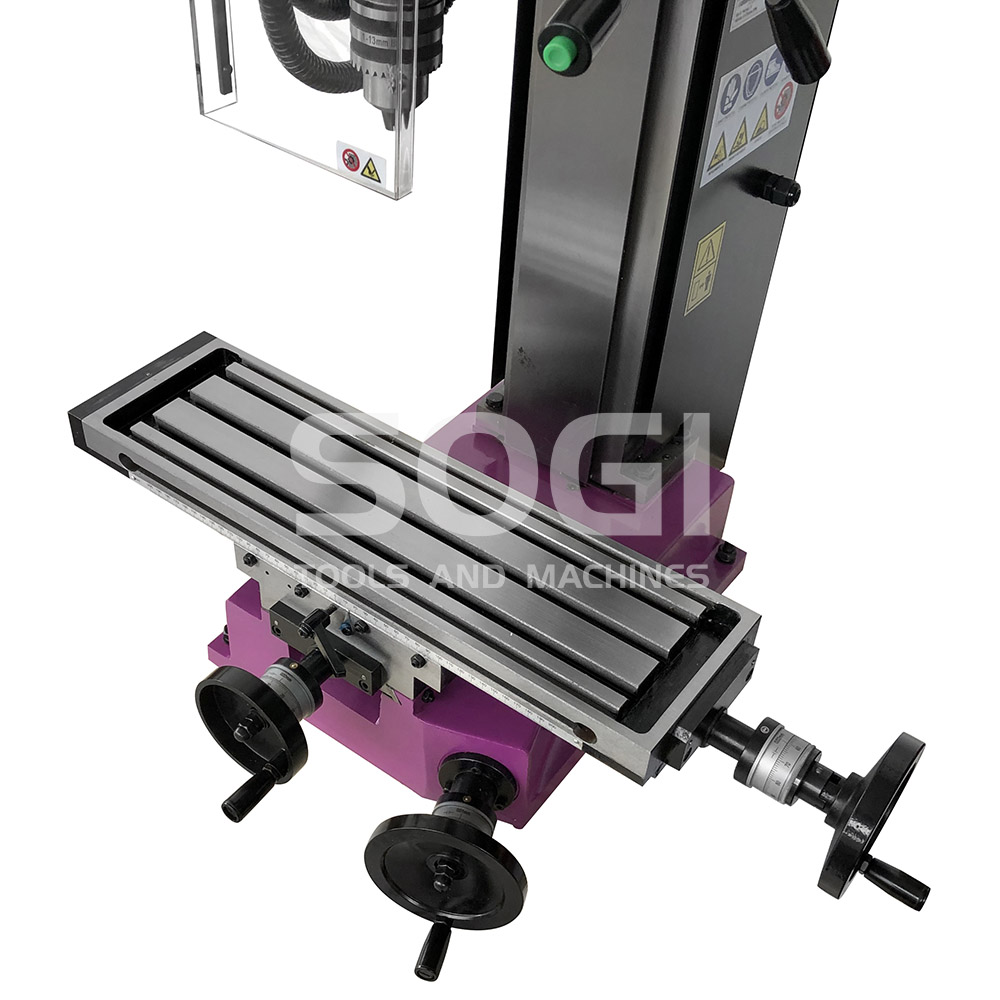

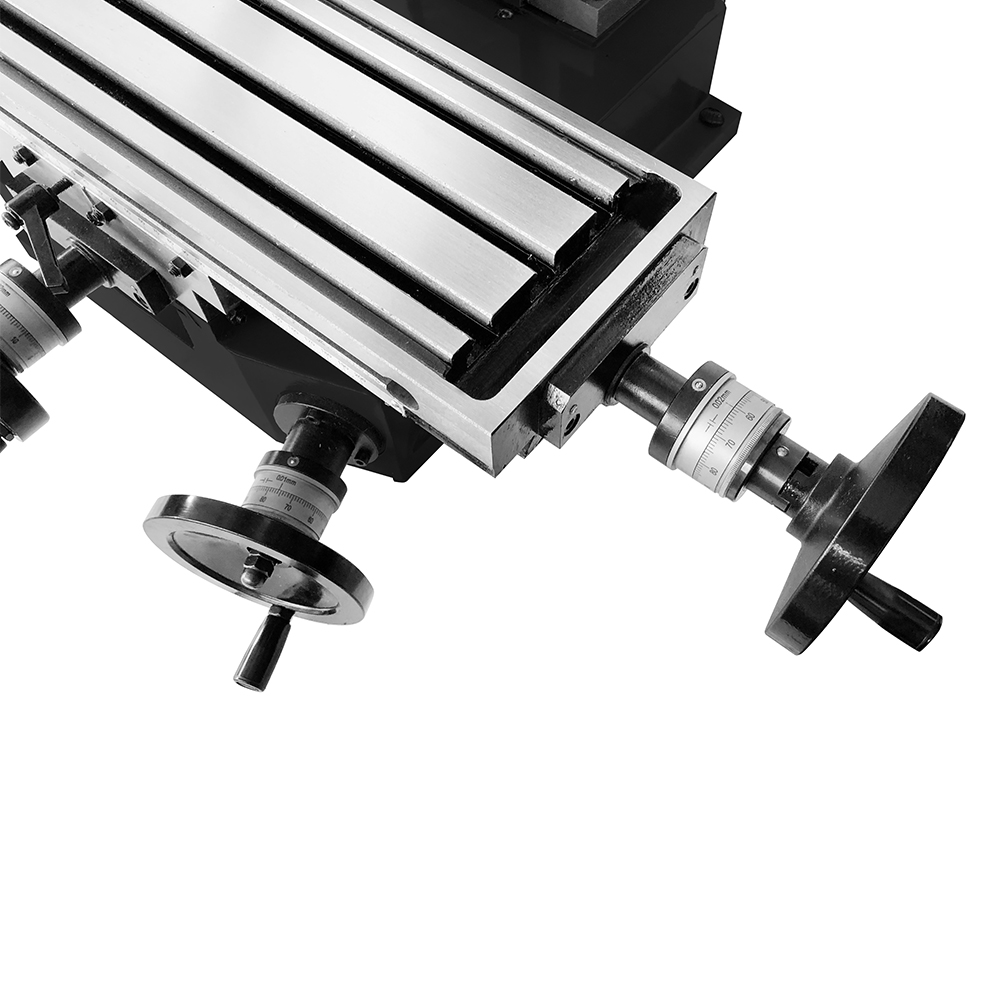

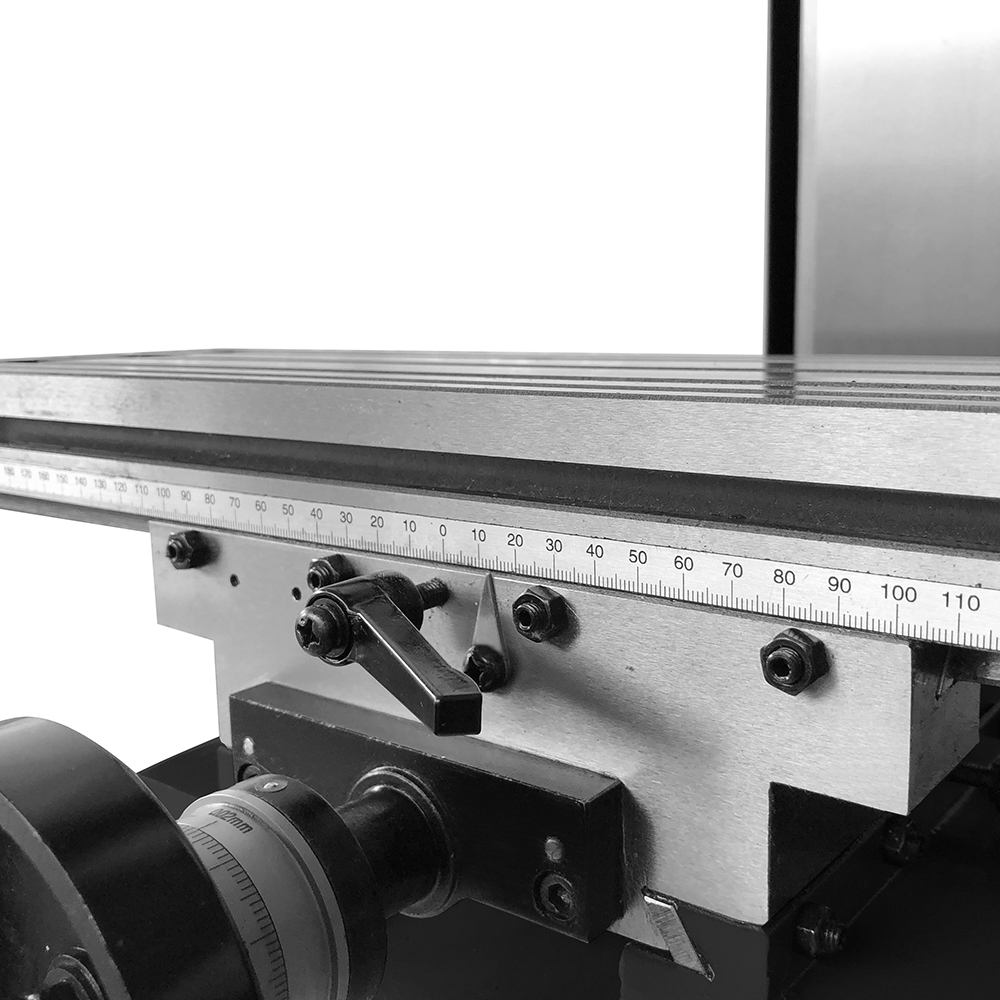

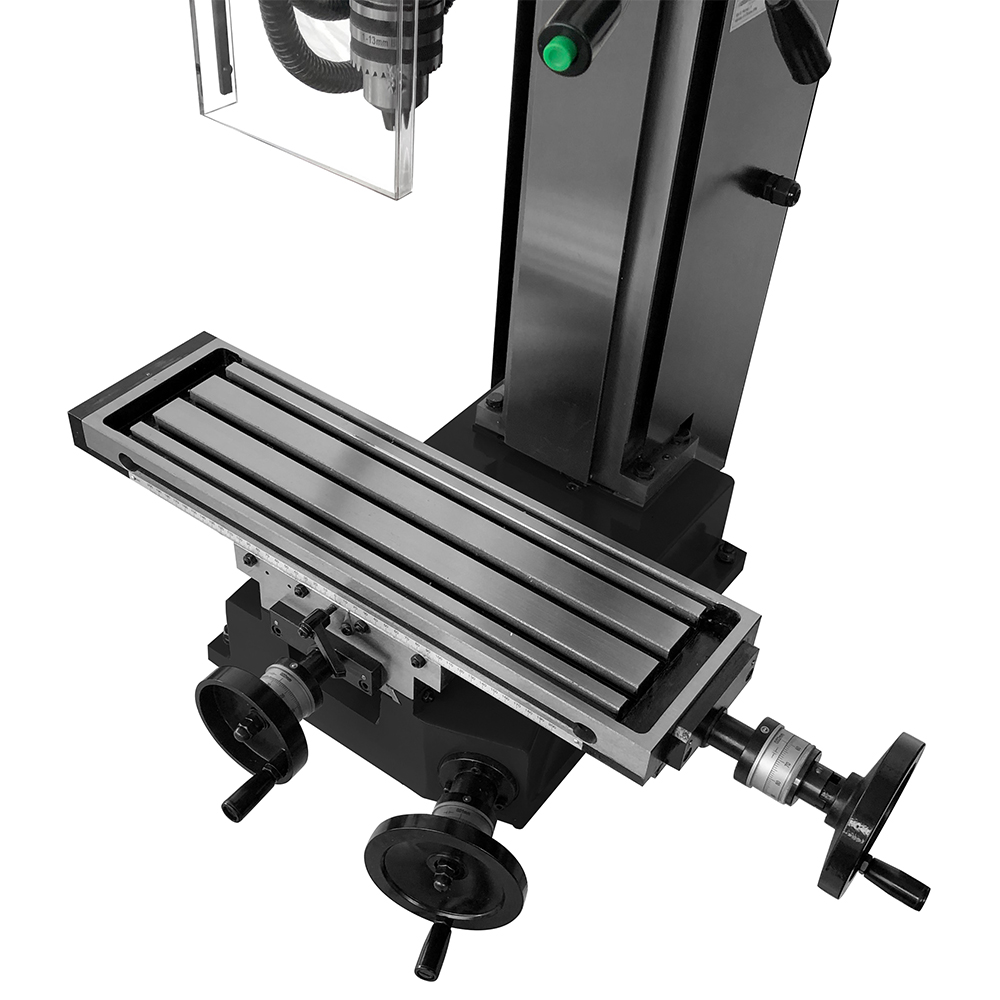

La fresatrice manuale SOGI S3-70D è provvista di volantini con noni graduati per gli spostamenti longitudinali e trasversali della tavola portapezzo e per la discesa/salita micrometrica del cannotto. Il basamento è in ghisa: sorregge le guide di scorrimento a coda di rondine, così come la tavola portapezzo, che sono rettificate e indurite. La presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità.

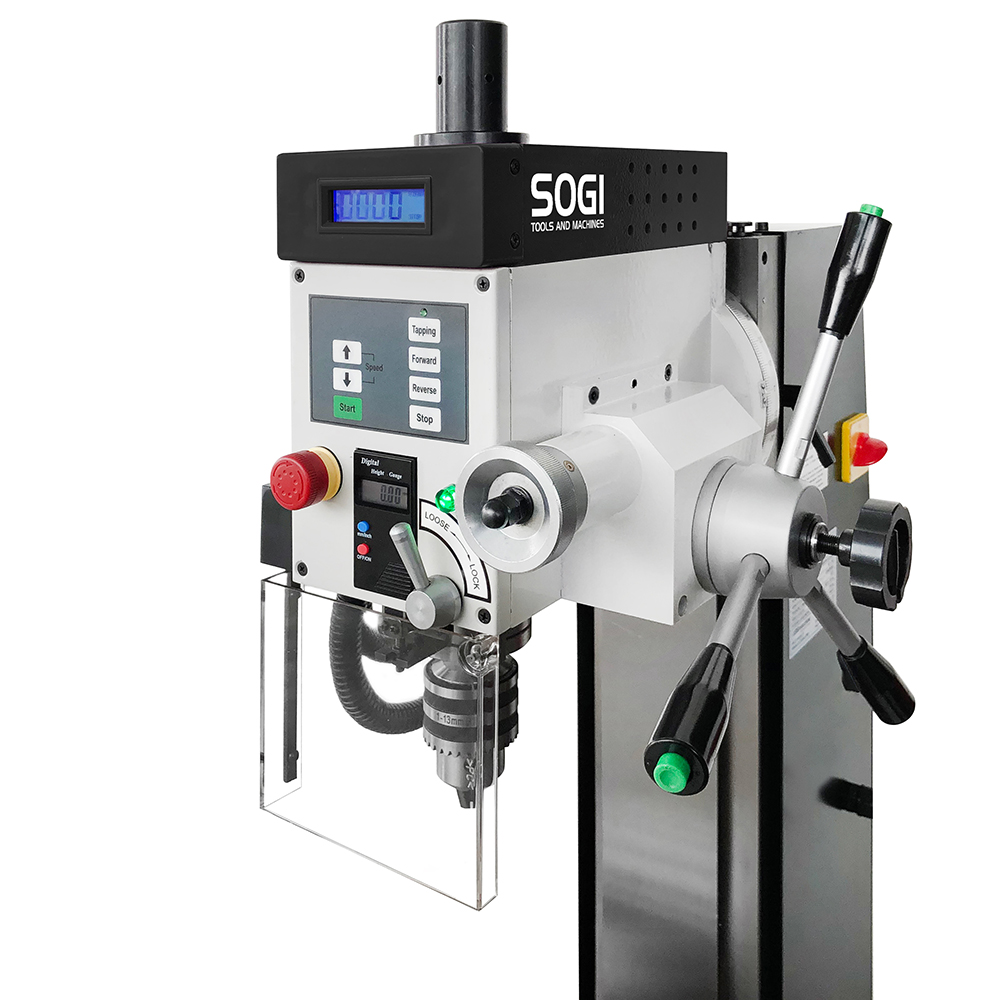

Una delle peculiarità della macchina consiste nella possibilità di invertire la rotazione del mandrino in maniera del tutto automatica durante le operazioni di maschiatura, semplicemente premendo uno dei pulsanti collocati all’estremità di ciascuna razza del volantino adibito allo spostamento del cannotto. Presenti inoltre due display LCD, uno impiegato per la lettura del numero di giri del mandrino e l’altro per la lettura della corsa del cannotto.

La fresa industriale SOGI S3-70D è realizzata nel rispetto degli standard vigenti in materia di sicurezza: il mandrino, infatti, è protetto da uno schermo in policarbonato trasparente, la cui apertura è controllata da finecorsa di sicurezza. Il serraggio di mandrini per fresature è possibile grazie ad apposito tirante protetto superiormente da una flangia avvitata al carter della testa a fresare.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche della fresatrice SOGI S3-70D

  • Corsa tavola longitudinale (asse X): 400 mm
  • Corsa tavola trasversale (asse Y): 145 mm
  • Corsa testa (asse Z): 315 mm
  • Distanza min ÷ max naso mandrino - tavola: 90 ÷ 400 mm
  • Dimensioni tavola (L x P x H): 550 x 160 x 50 mm
  • N°/Larghezza/Interasse cava a T: 3/12 mm/43 mm
  • Attacco cono: CM 3
  • Corsa cannotto: 70 mm
  • Angolo max di inclinazione testa (destro): 30°
  • Angolo max di inclinazione testa (sinistro): 90°
  • Velocità di rotazione min ÷ max: 100 ÷ 1800 giri/min
  • Numero di velocità di rotazione: Variatore
  • Distanza asse mandrino - montante: 235 mm
  • Potenza motore principale: 1.0 kW
  • Capacità di foratura max: Ø 25 mm
  • Capacità di maschiatura max: Ø 12 mm
  • Capacità di fresatura max (fresa a candela): Ø25 mm
  • Capacità di fresatura max (fresa a inserto): Ø 50 mm
  • Potenza nominale macchina: 1.0 kW
  • Tensione/frequenza: 230 V/50 Hz
  • Peso netto approssimativo: 160 kg
  • Dimensioni d'ingombro (L x P x H): 750 x 700 x 1040 mm

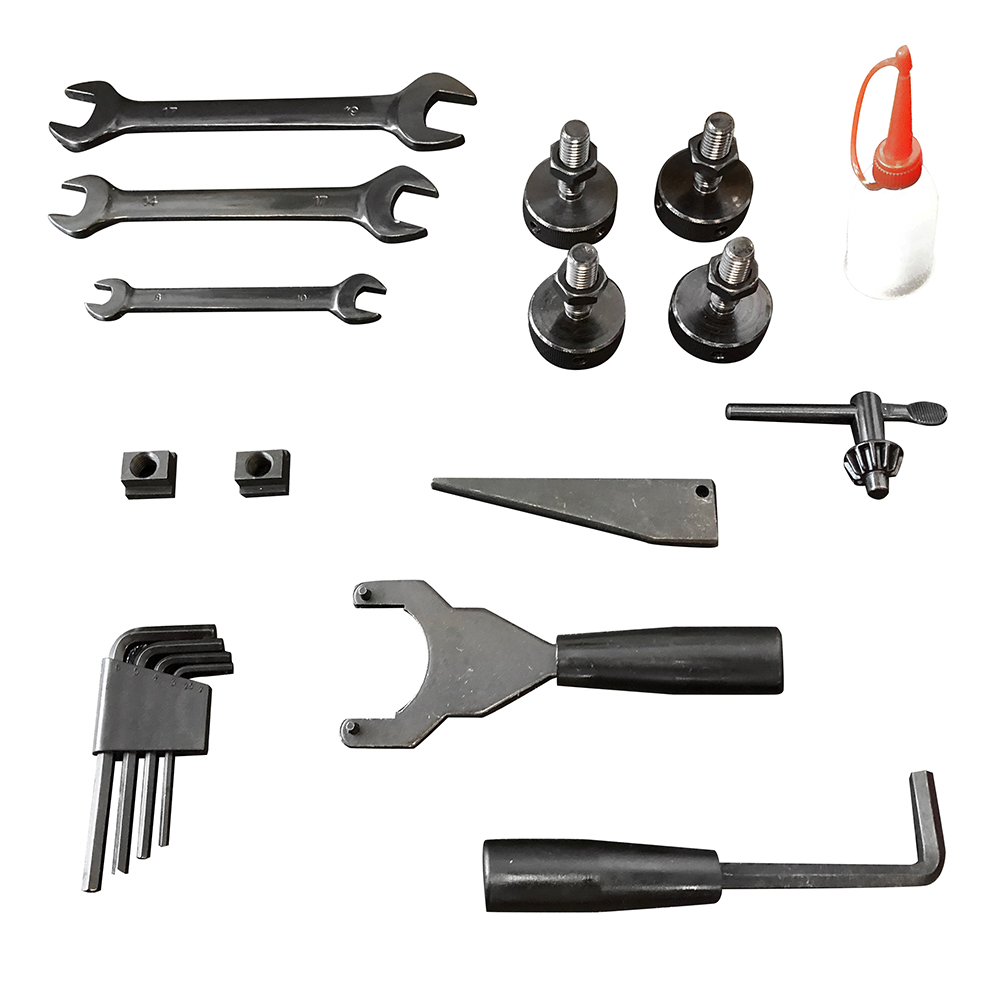

In dotazione

  • N° 1 Mandrino a cremagliera B16
  • N° 1 Chiave per mandrino
  • N° 1 Estrattore cono morse
  • N° 1 Set di chiavi di servizio
  • N° 1 Set di brugole
  • N° 1 Chiave a settore con naselli
  • N° 1 Oliatore
  • N° 1 Chiave per tirante
  • N° 4 Piedini di livellamento
  • Garanzia 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
