Trapano-fresatrice professionale SOGI S4-80D visualizzato 3 assi - discesa automatica - maschiatura

800SGI0753 SOGI

4699,90
1

Description

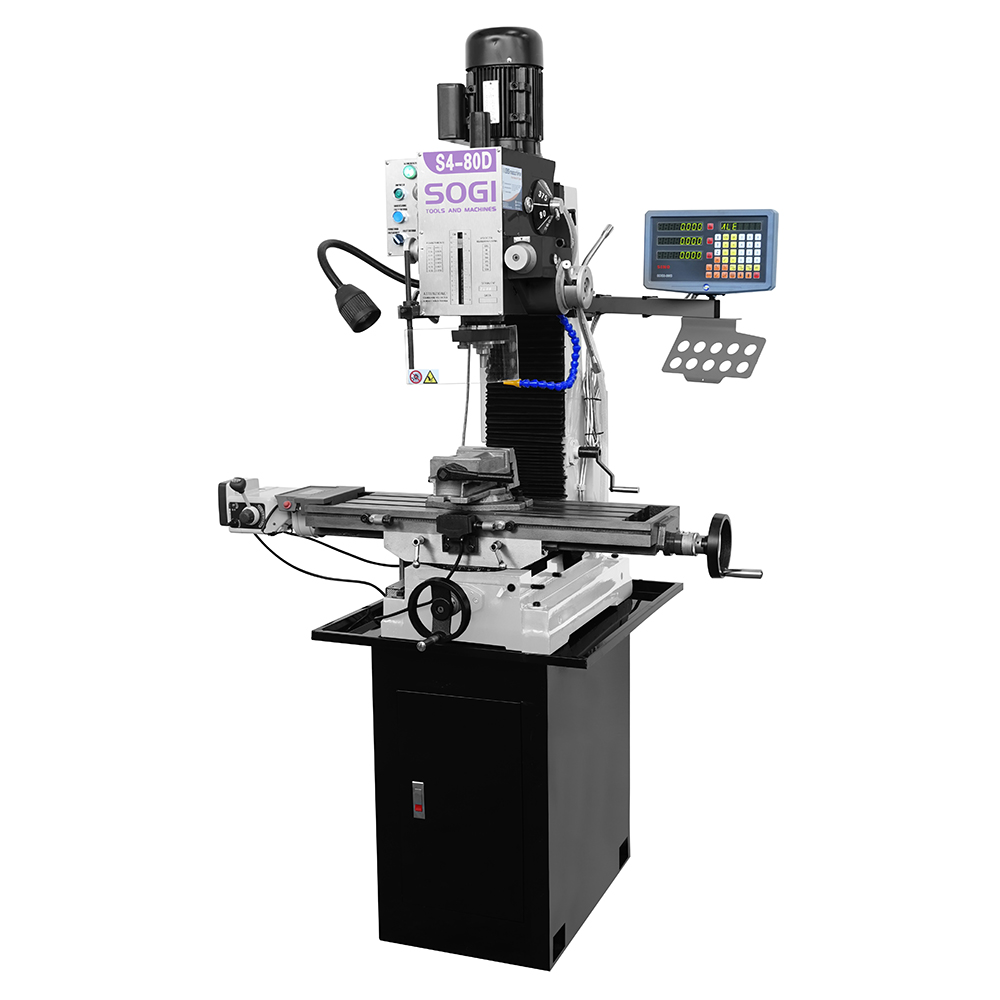

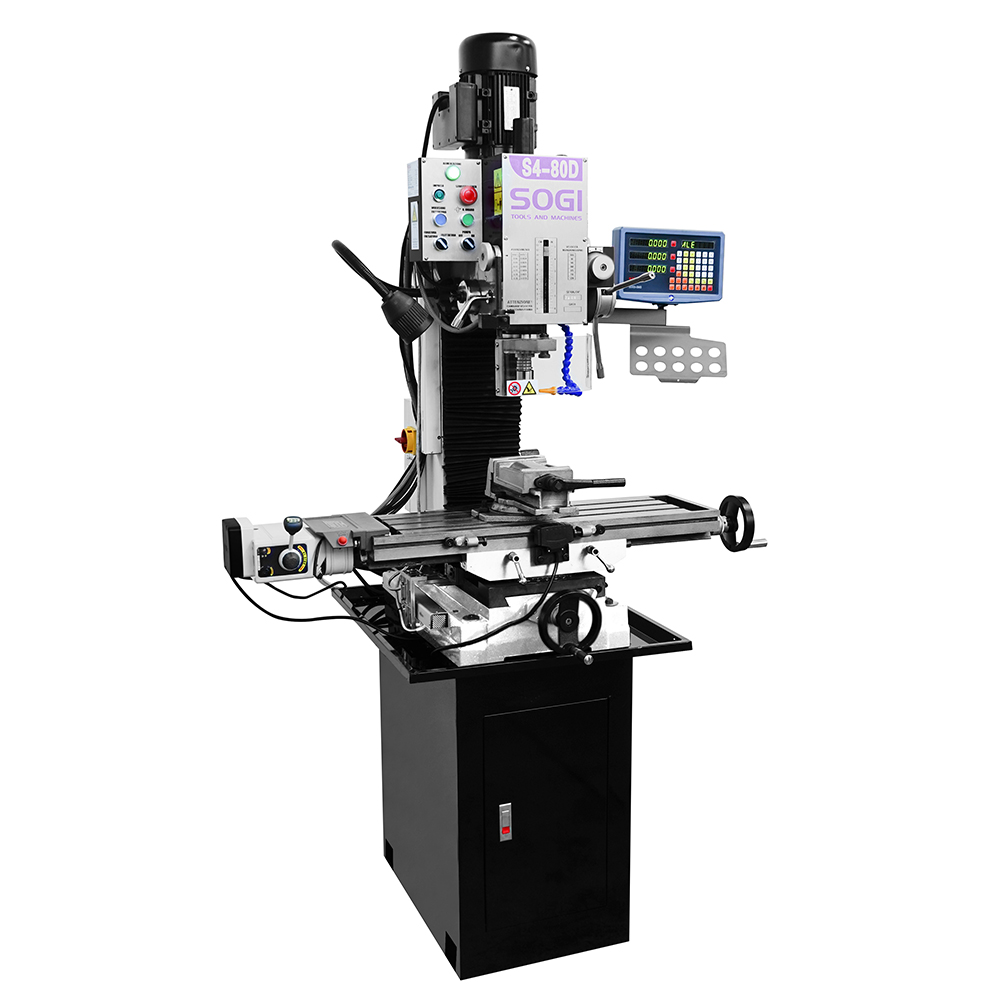

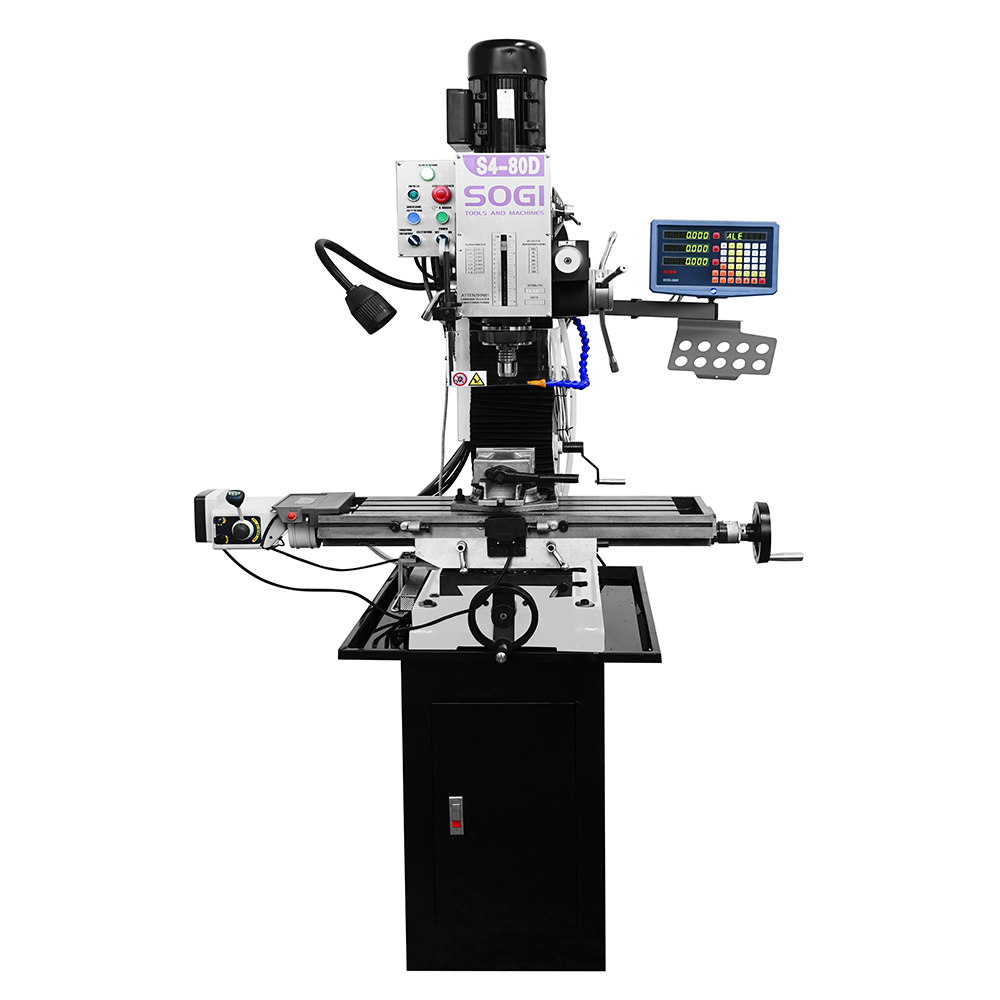

Il trapano-fresa a colonna SOGI S4-80D è una macchina utensile ricca di funzionalità e facile da utilizzare, in grado di eseguire forature, alesature, filettature, maschiature, smussature e fresature (con l’ausilio di utensili a candela, ad inserto o a disco) su materiali quali ghisa, acciaio e leghe derivate. Grazie alle dimensioni generose della tavola portapezzo ed alla solidità della struttura, la fresatrice a colonna SOGI S4-80D è ampiamente utilizzata in ambito industriale e non solo.

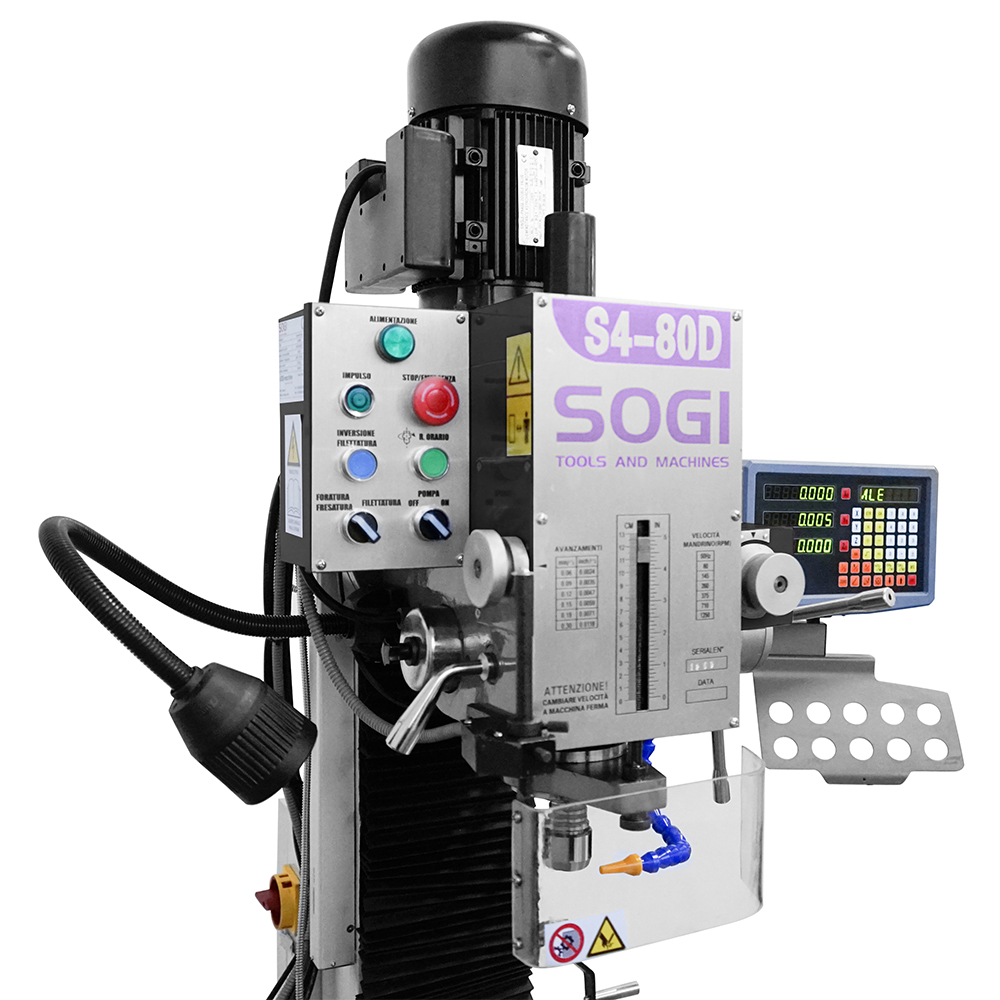

La testa della macchina consente una regolazione della velocità di tipo meccanico, un sistema robusto ed affidabile studiato per facilitare il passaggio dai bassi regimi di rotazione agli alti. La testa è sorretta da un solido montante in ghisa meehanite e scorre su guide di precisione: al suo interno sono racchiusi gli ingranaggi lubrificati in bagno d’olio responsabili della trasmissione del moto, che sono temprati e rettificati.

Il mandrino, montato su cuscinetti conici di eccellente fattura, è azionato da un motore ad induzione monofase da 1500 W con condensatore di avviamento: il primo pregio di questo motore è l’elevata coppia di avviamento, a cui si aggiunge un’alta capacità di sovraccarico. Il mandrino può girare a ben 6 diverse velocità di rotazione che possono essere settate semplicemente per mezzo di apposito comando.

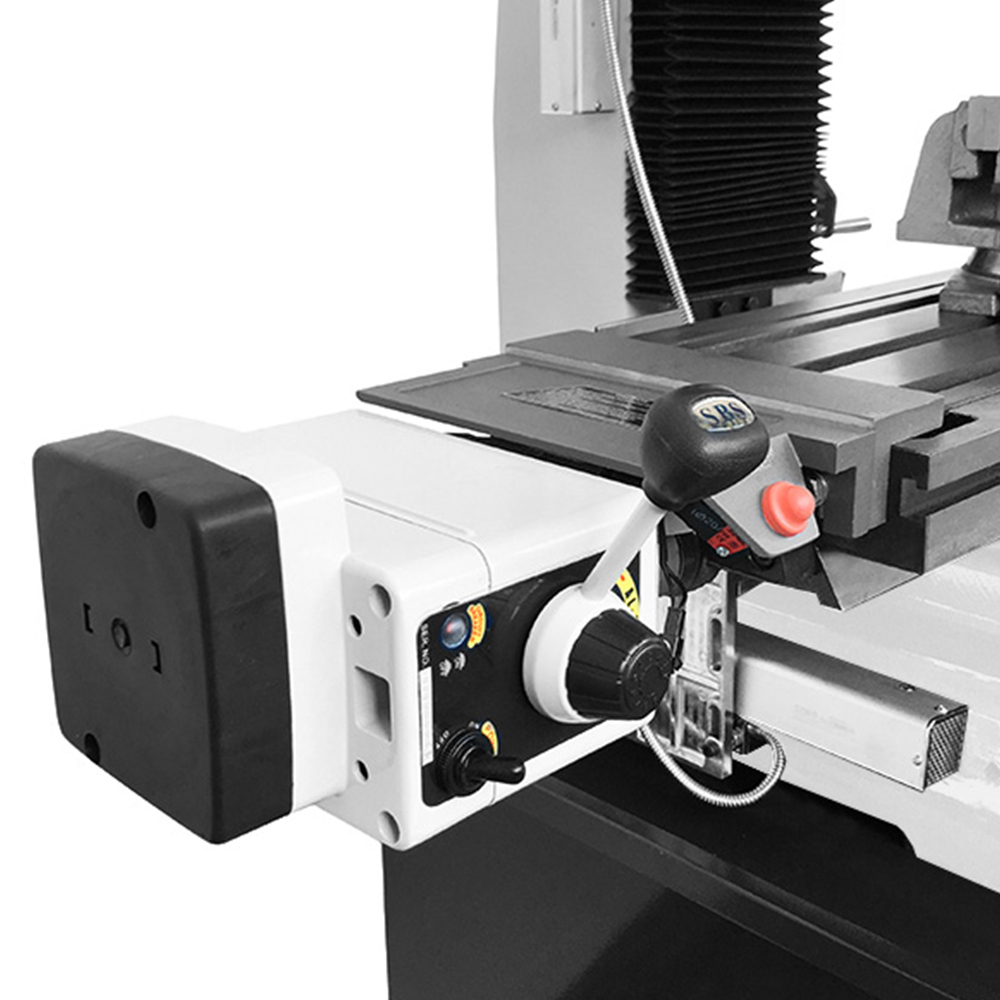

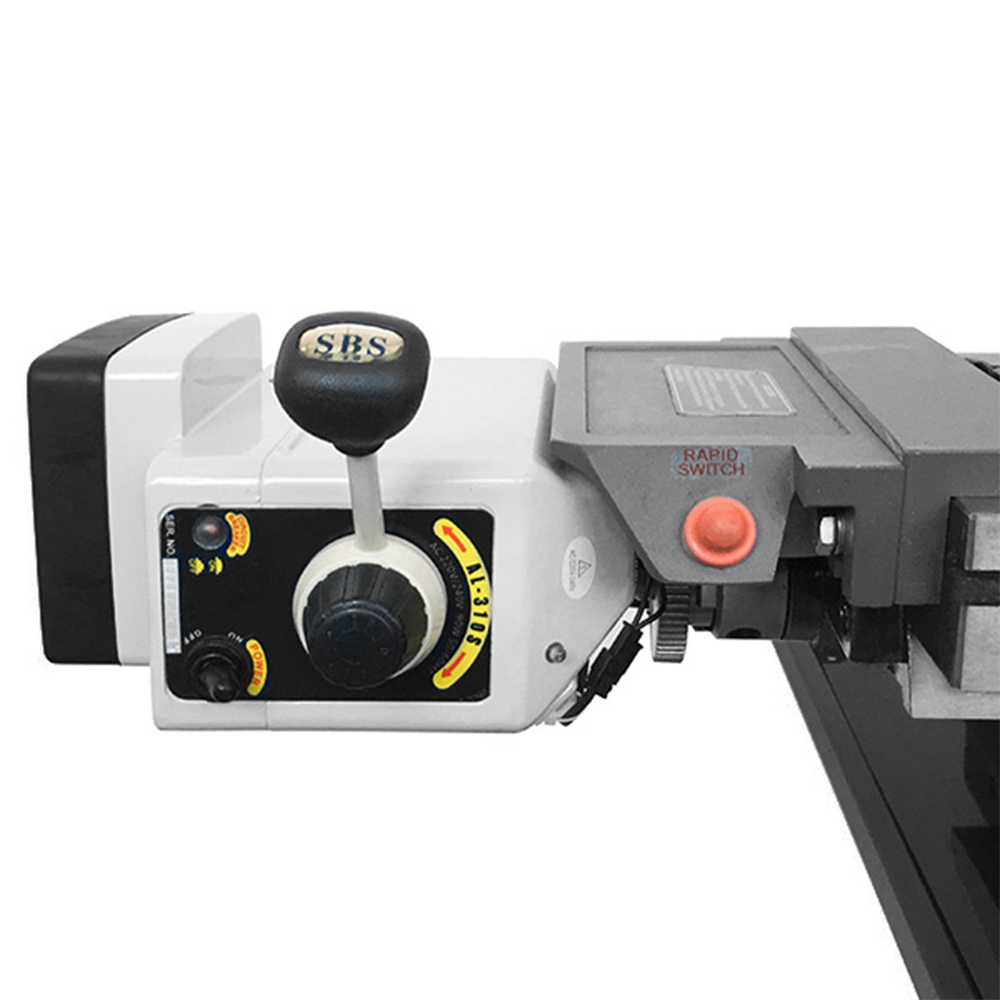

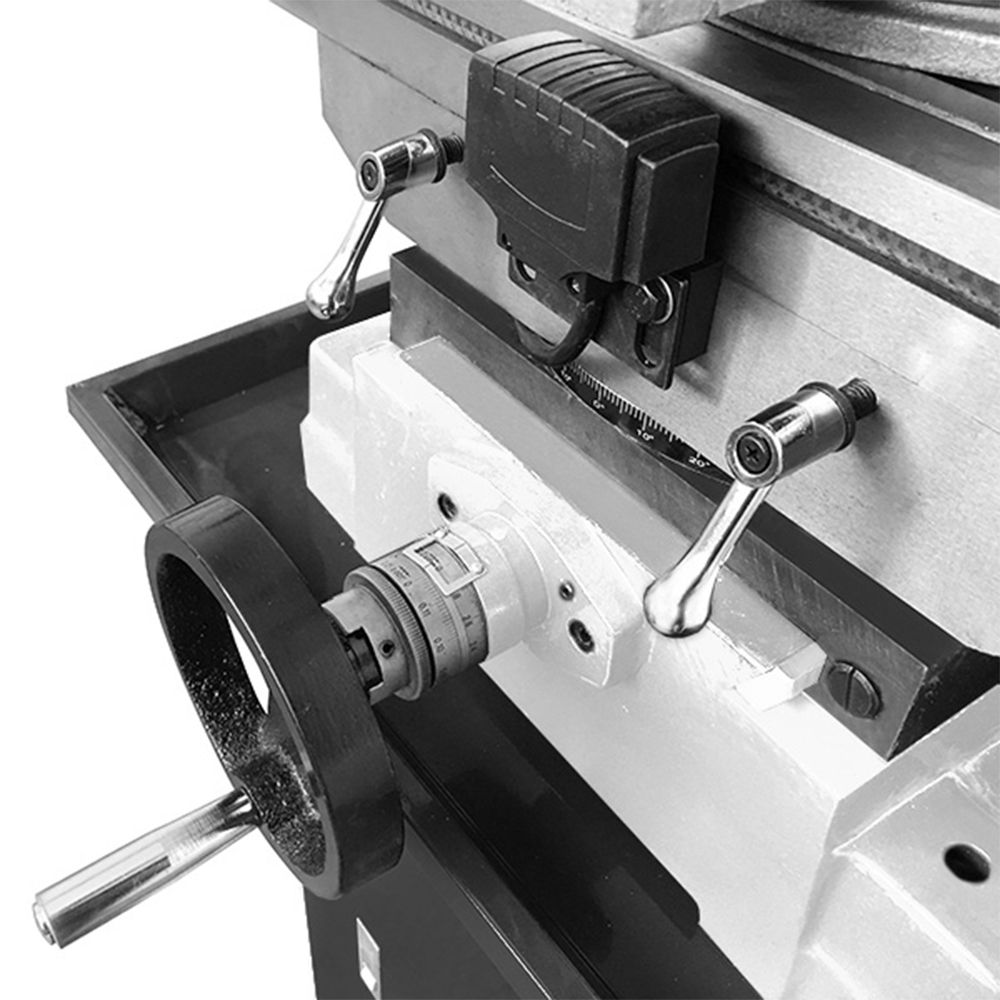

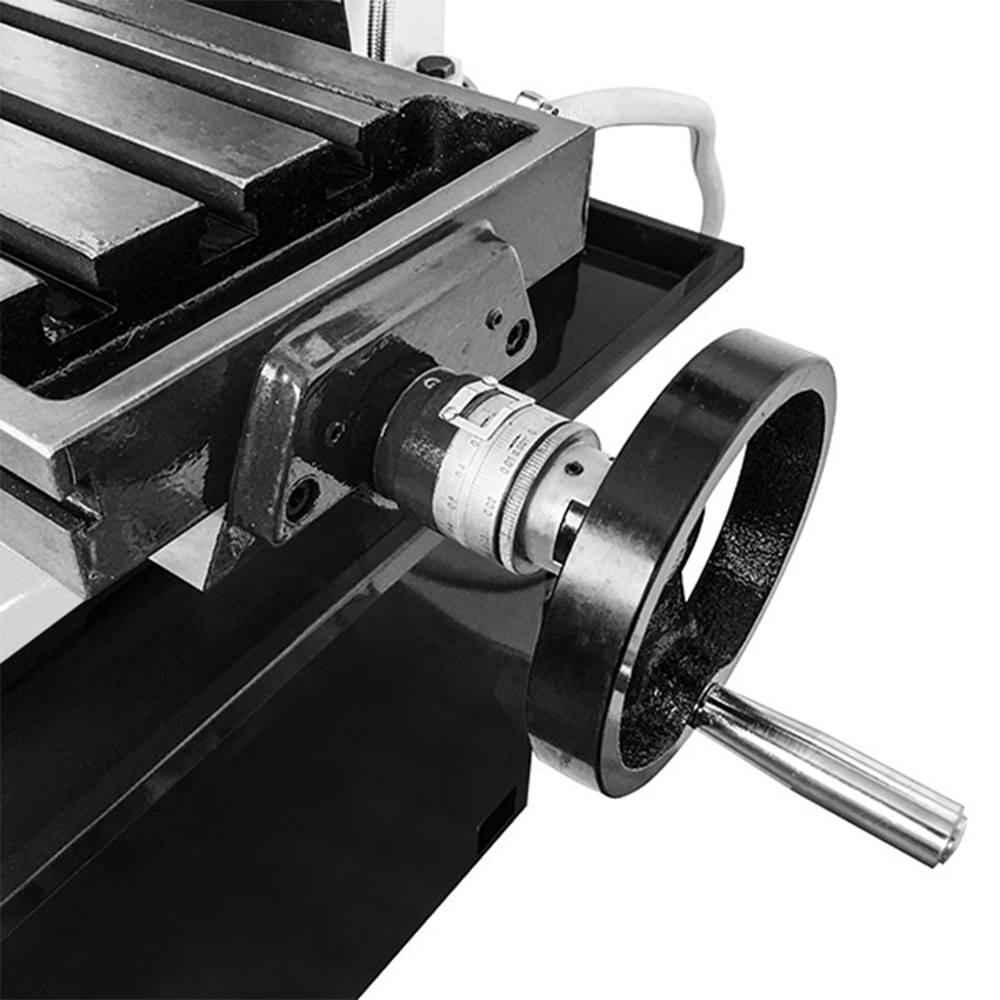

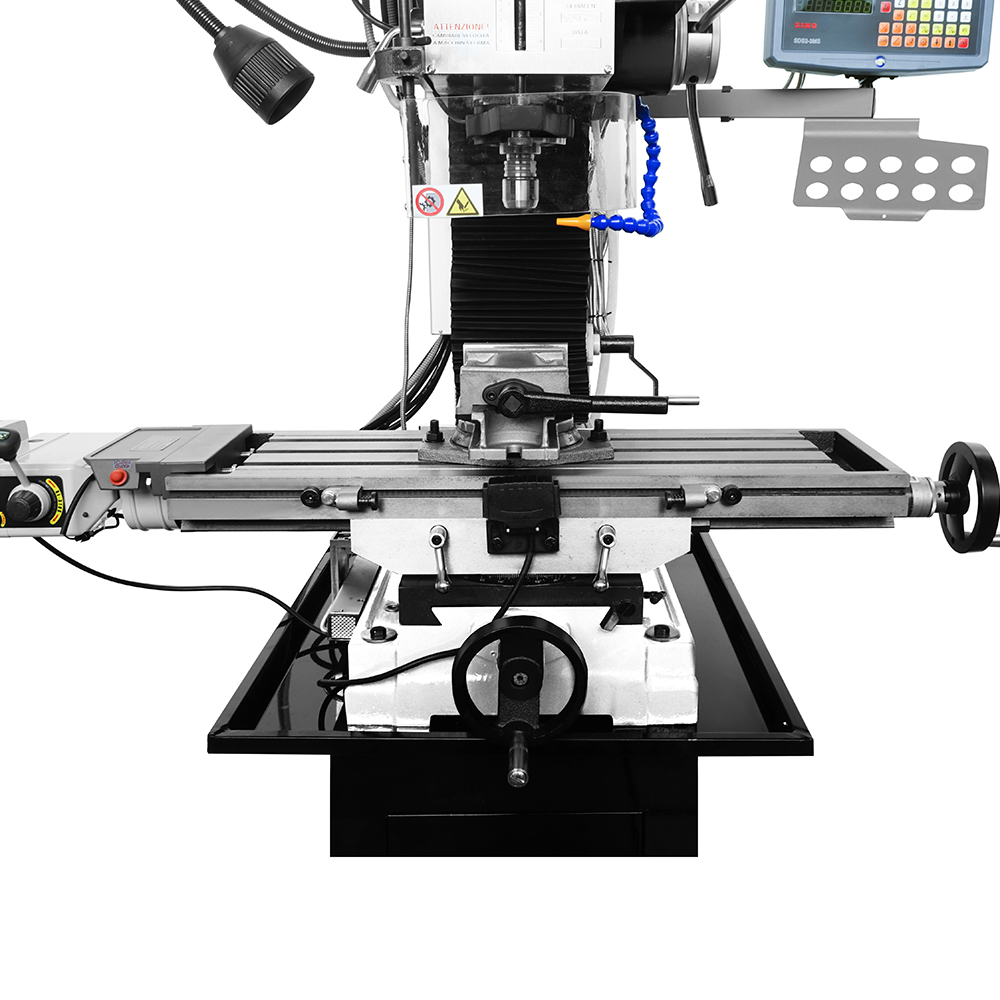

Il trapano-fresatrice professionale SOGI S4-80D è provvisto di volantini con noni graduati per gli spostamenti longitudinali e trasversali della tavola portapezzo e per la discesa/salita del cannotto. Il moto longitudinale della tavola, oltre che manuale, è automatico per mezzo di apposito motoriduttore. La tavola può, in base alla lavorazione, essere ruotata di ± 45° nel piano orizzontale, con lettura dell’angolo su apposita scala graduata.

Il cannotto è provvisto di avanzamento automatico con svariate velocità regolabili tramite volantino. L’avanzamento verticale della testa, invece, è possibile per mezzo di apposita leva. La testa, inoltre, può essere inclinata di ±90°, con lettura dell’angolo su apposita scala graduata. Le guide di scorrimento a coda di rondine sono temprate e rettificate: la presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità.

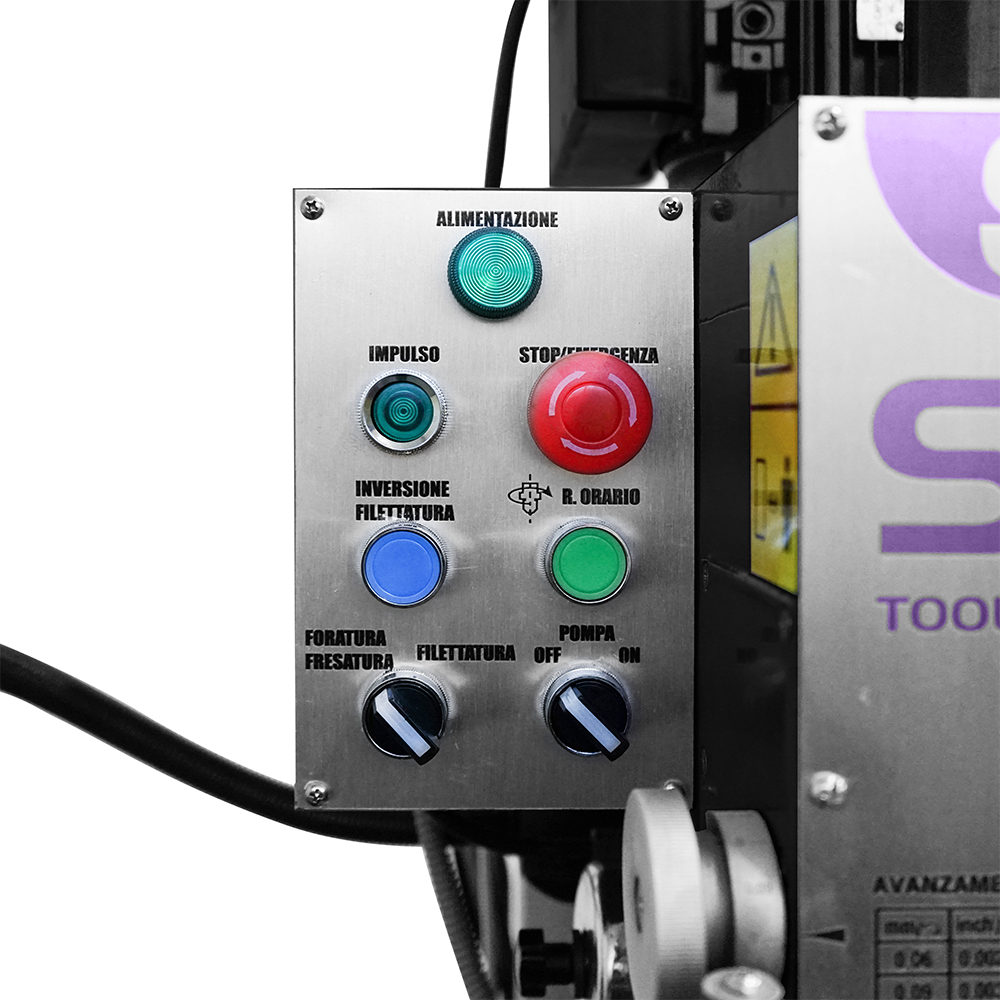

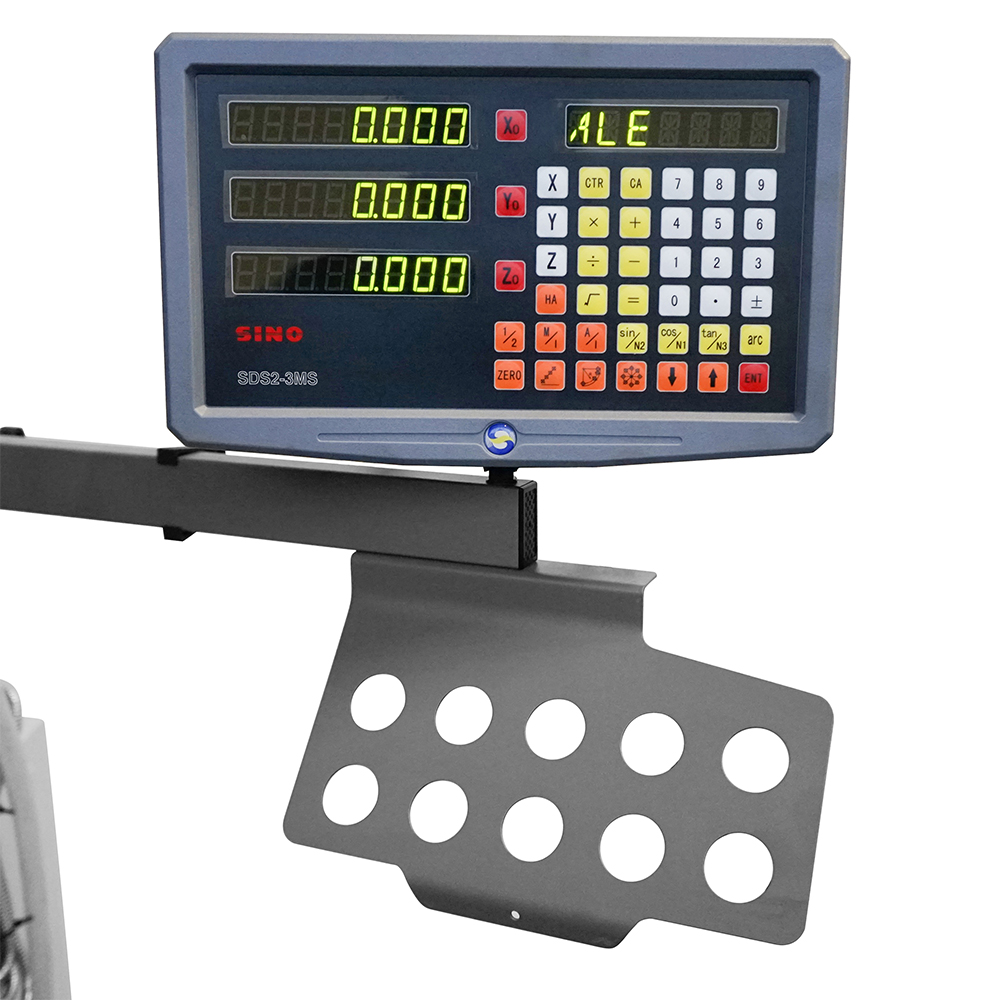

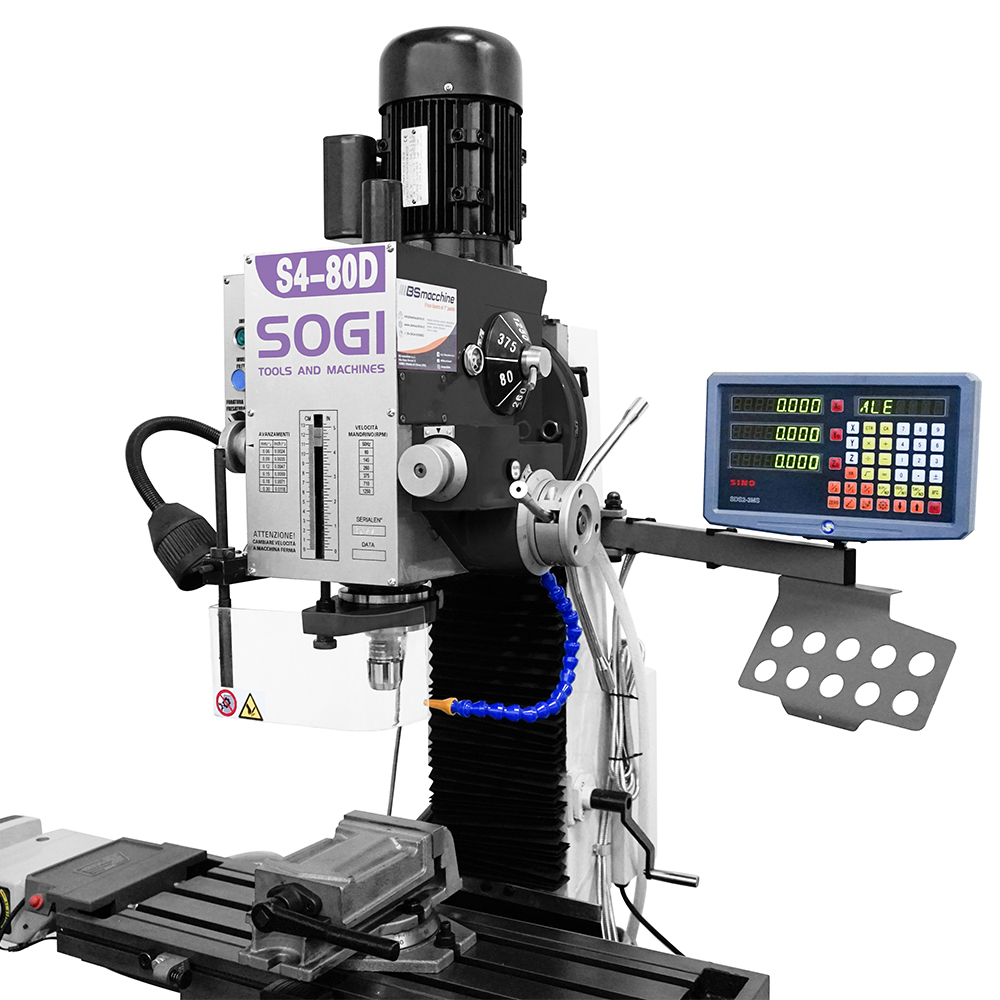

Una delle peculiarità della macchina consiste nella possibilità di invertire la rotazione del mandrino durante le operazioni di maschiatura grazie a due interruttori di finecorsa che delimitano la corsa del cannotto regolabili tra loro. Un’altra caratteristica del trapano-fresa SOGI S4-80D risiede nella presenza di un visualizzatore di quote a tre assi (X, Y, Z), con una precisione di 5 µm e grazie al quale ogni tipo di lavorazione è resa più precisa e veloce.

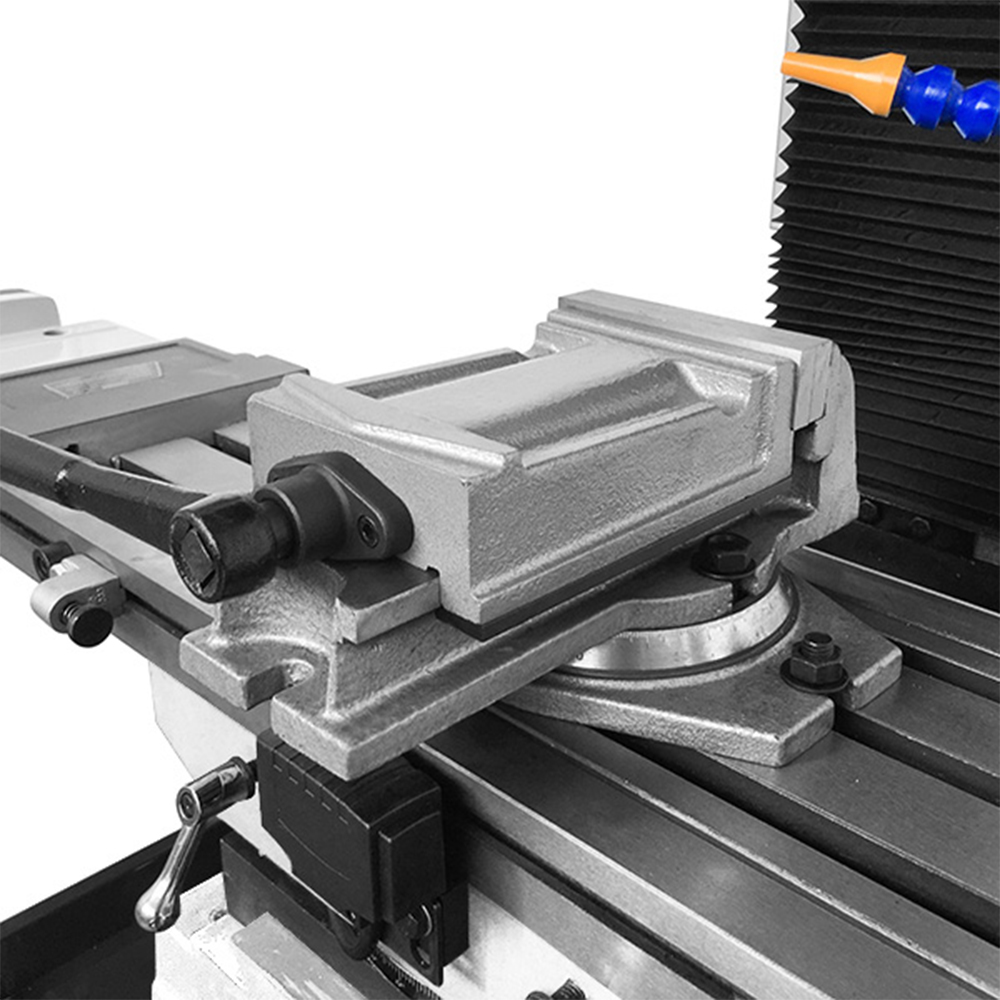

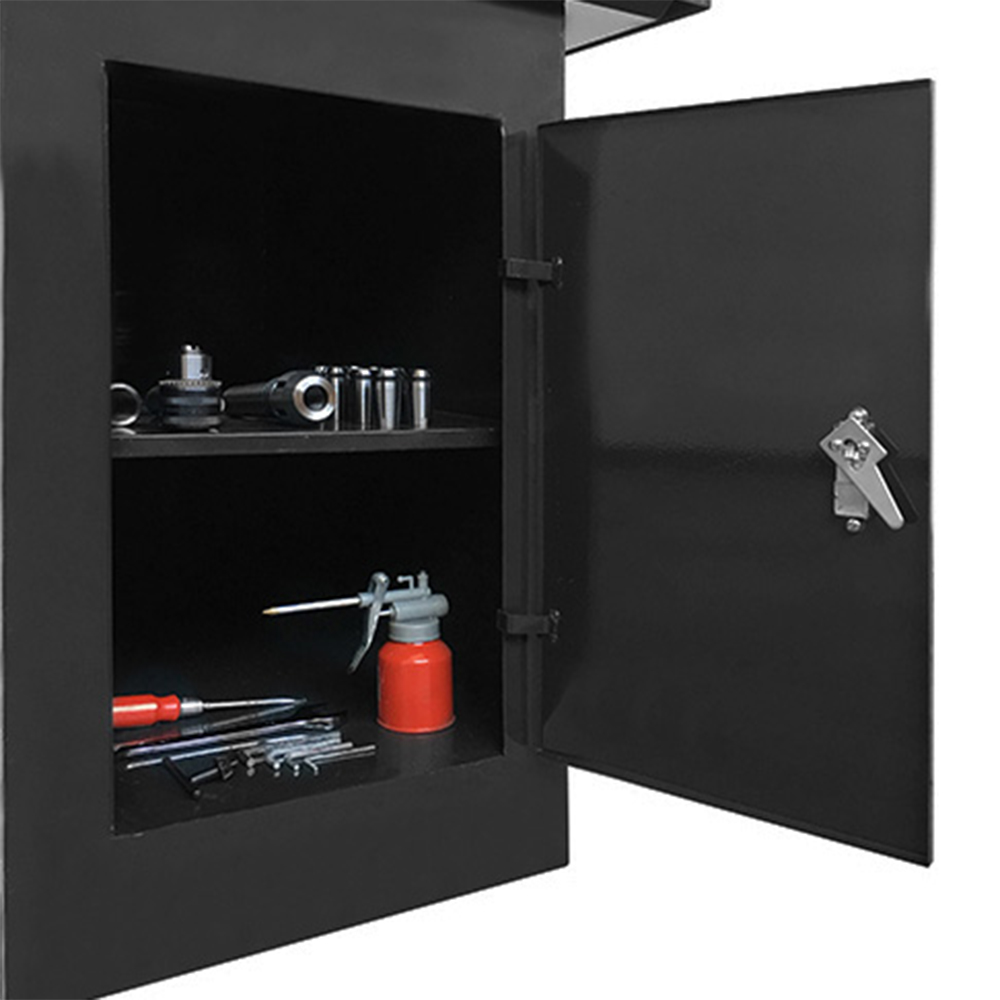

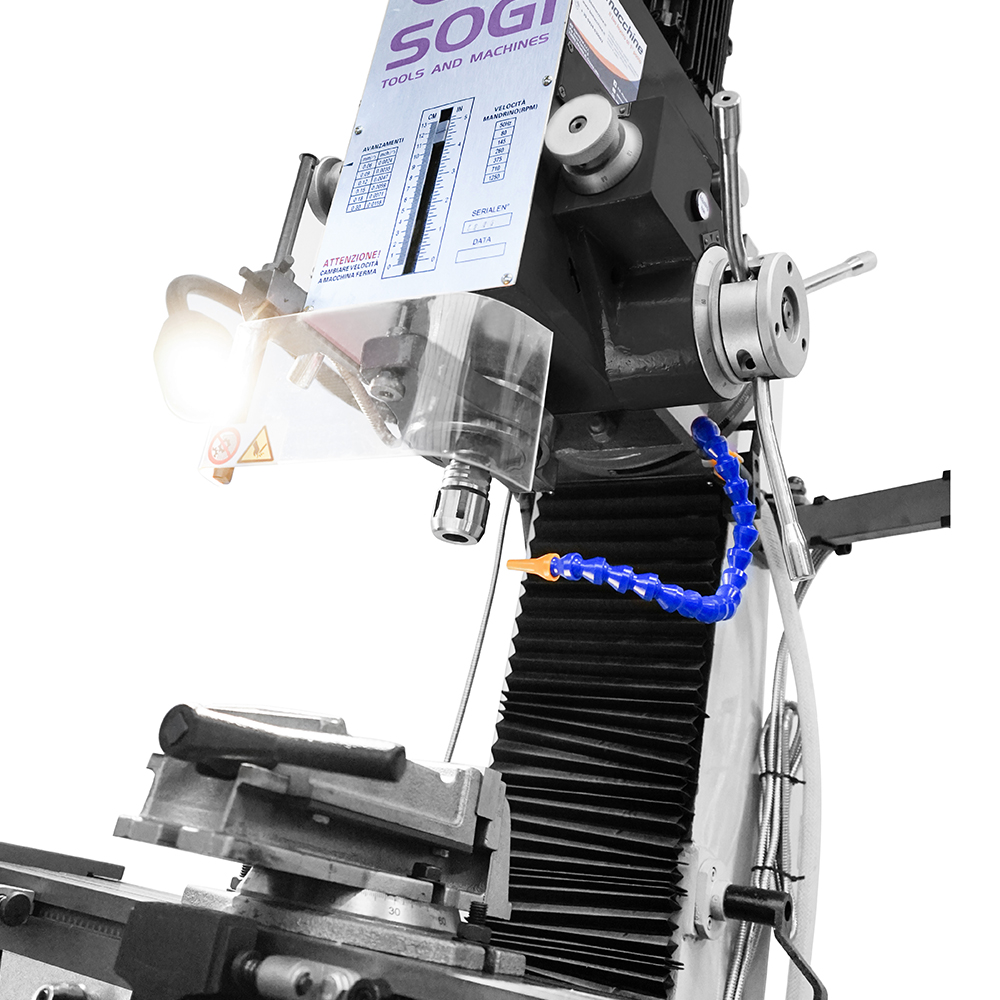

La fresa meccanica SOGI S4-80D è realizzata nel rispetto degli standard vigenti in materia di sicurezza: il mandrino, infatti, è protetto da uno schermo in policarbonato trasparente, la cui apertura è controllata da finecorsa di sicurezza. Il serraggio del mandrino per fresare è possibile grazie ad apposito tirante protetto superiormente da un coperchio ancorato al carter della testa a fresare. Nell’equipaggiamento di serie sono inclusi una lampada, una morsa girevole e l’impianto di lubrorefrigerazione. La macchina​, inoltre,​ è fornita completa di basamento di appoggio in lamiera con vano contenitore.

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).

Caratteristiche tecniche del trapano-fresa SOGI S4-80D

  • Corsa tavola longitudinale (asse X): 500 mm
  • Corsa tavola trasversale (asse Y): 170 mm
  • Corsa testa (asse Z): 335 mm
  • Inclinazione testa: ± 90°
  • Distanza min ÷ max naso mandrino - tavola: 75 ÷ 410 mm
  • Dimensioni tavola (L x P x H): 800 x 240 x 50 mm
  • N°/Larghezza/Interasse cava a T tavola: 3/16 mm/60 mm
  • Angolo di rotazione tavola: ± 45°
  • Attacco cono: CM 4
  • Corsa cannotto: 130 mm
  • Intervallo avanzamenti automatici cannotto: 0,06 ÷ 0,30 mm/giro
  • Numero avanzamenti automatici cannotto: 6
  • Velocità di rotazione min ÷ max: 80 ÷ 1250 giri/min
  • Numero di velocità di rotazione: 6
  • Distanza asse mandrino - asse colonna: 250 mm
  • Potenza motore principale: 1,5 kW
  • Potenza pompa emulsivo: 40 W
  • Capacità di foratura max: Ø 45 mm
  • Capacità di fresatura max (fresa a candela): Ø 32 mm
  • Capacità di fresatura max (fresa a inserto): Ø 80 mm
  • Capacità di maschiatura max: Ø 12 mm
  • Potenza nominale macchina: 1,6 kW
  • Tensione/frequenza: 230 V/50 Hz
  • Peso netto approssimativo con basamento: 396 kg
  • Dimensioni d'ingombro con basamento (L x P x H): 1300 x 950 x 2150 mm

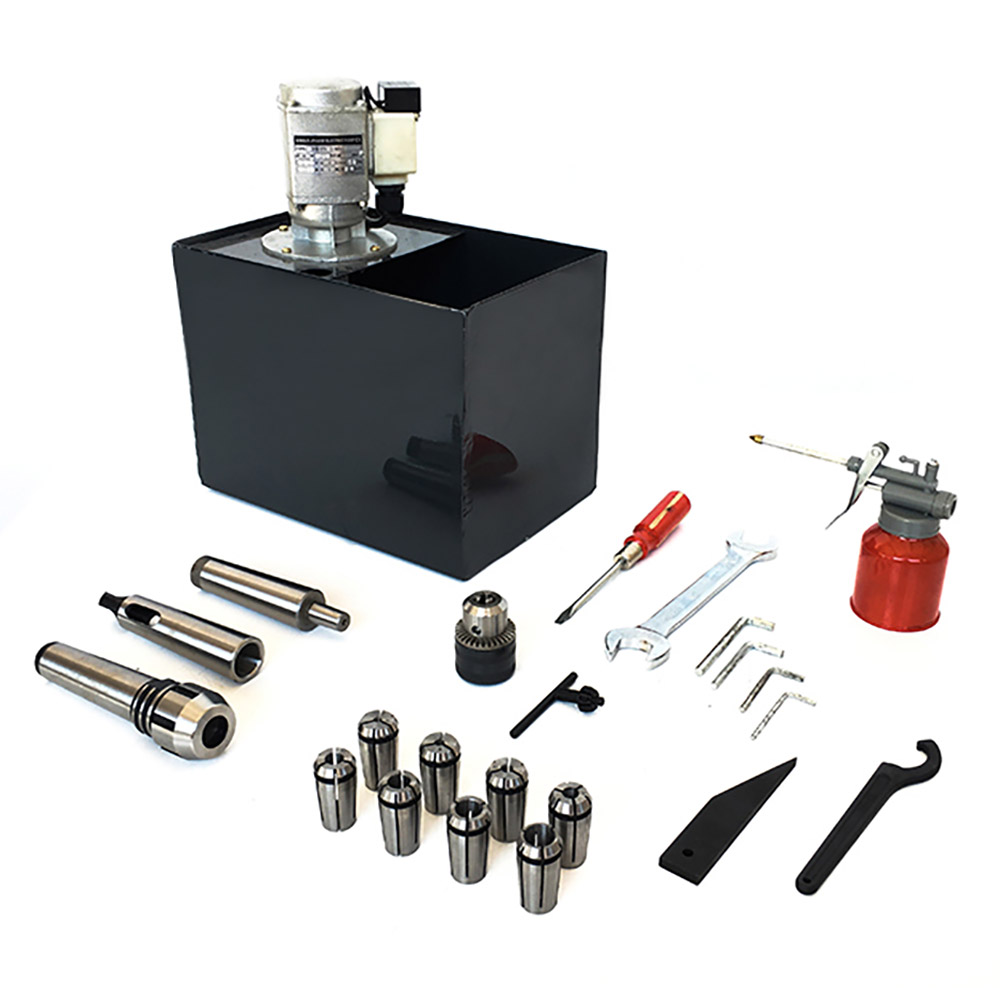

In dotazione

  • N° 1 Mandrino a cremagliera B16
  • N° 1 Chiave per mandrino
  • N° 1 Mandrino portapinze
  • N° 1 Set di pinze
  • N° 1 Estrattore cono morse
  • N° 1 Set di chiavi di servizio
  • N° 1 Bussola di riduzione CM4/CM3
  • N° 1 Morsa girevole
  • N° 1 Oliatore
  • Garanzia 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
