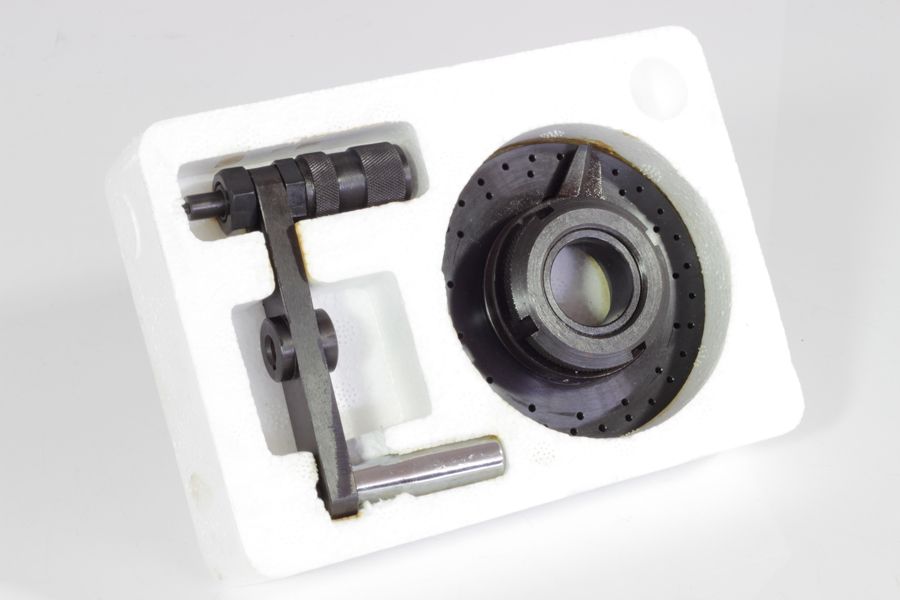

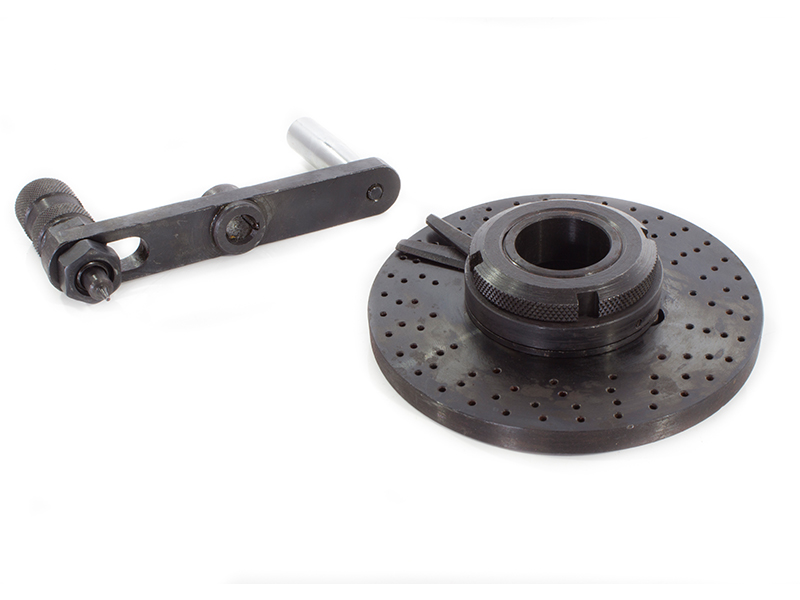

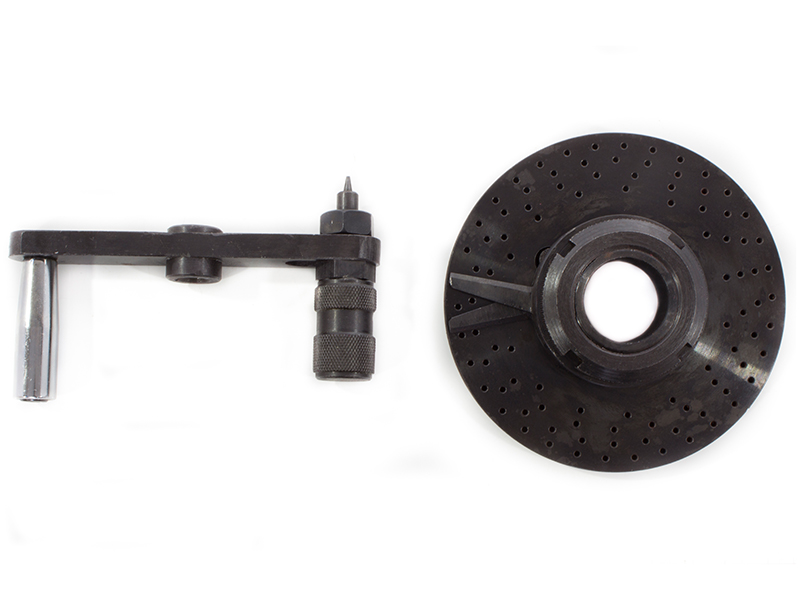

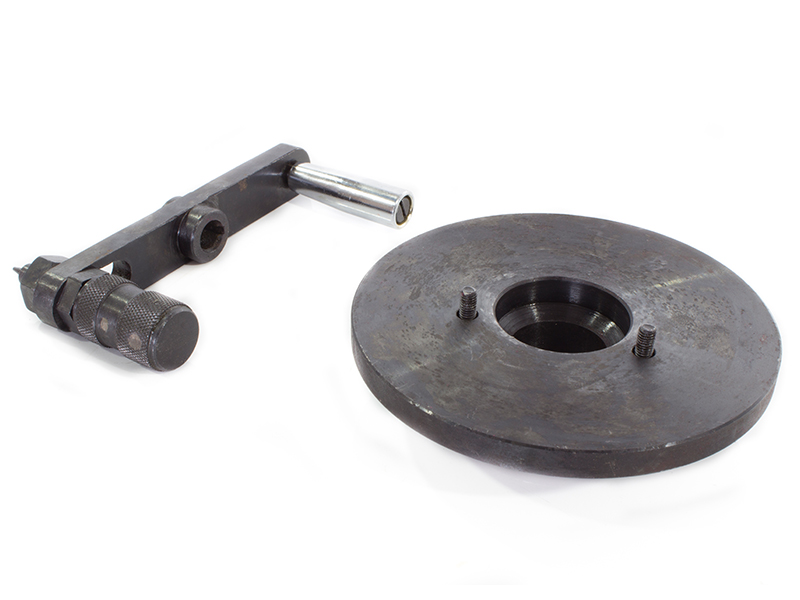

Disco divisore per tavola a dividere foro 28 mm rotante fresa SOGI S2-80D S3-50 S3-70D S4-80D

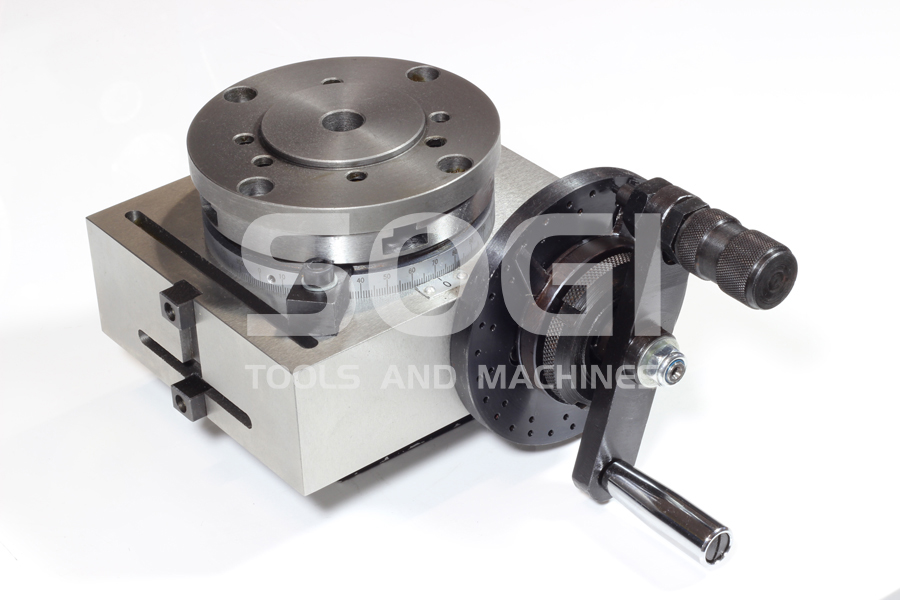

NUOVA TAVOLA GIREVOLE TAVOLA A DIVIDERE DIVISORE 150 MM PER FRESA Marca SOGI Codice TVD-150IDONEA AL MONTAGGIO SU FRESA SOGI S2 S3 S4COMPLETA DI FLANGIA PER MANDRINO AUTOCENTRANTESTRUTTURA LAVORATA SU TUTTI I LATI DI APPOGGIO.DOTATA DI N. 02 CHIAVETTE DI ALLINEAMENTO PER CAVA DA 12 mm.N. 02 TASSELLI A T PER CAVA DA 22 mmN. 04 TASSELLI A T PER CAVA DA 16 mmN. 02 STAFFE DI BLOCCAGGIOCARATTERISTICHE TECNICHE:TAVOLA GIREVOLE DIAM. 150 mmTAVOLA GIREVOLE GRADUATA A 360°ALTEZZA PUNTE MONTAGGIO ORIZ. 95mmALTEZZA PUNTE MONTAGGIO VERT. 95 mmLETTURA 0,5°CORONA DELLA VITE SENZA FINE MODULO 1RAPPORTO DIVISIONE 1:85FLANGIA DI FISSAGGIO DOTATA DI N. 04 CAVE A T CON LARGHEZZA 9.5/16 mmFORO CENTRALE CONO MORSE 2DIMENSIONI 180x240x90h mmPESO: 17,7 kgGARANZIA 24 MESI!!!

La fresatrice professionale SOGI S2-80D è una macchina utensile funzionale e compatta, in grado di eseguire forature, alesature, filettature (per mezzo di appositi maschiatori a frizione) e fresature (con l'ausilio di utensili a candela, ad inserti o a disco) su materiali quali ghisa e acciaio. Grazie alle sue dimensioni ridotte ed al peso contenuto, il trapano-fresa SOGI S2-50D si adatta particolarmente bene sia ad un uso professionale che hobbistico.La testa della macchina consente una regolazione in continuo della velocità di tipo meccanico, un sistema robusto ed affidabile studiato per facilitare il passaggio dai bassi regimi di rotazione agli alti. La testa è sorretta da un montante in ghisa fusa in blocco integrale: può essere inclinata di ± 90° attorno all'asse trasversale (asse Y) per agevolare l'operatore nelle varie lavorazioni.Il mandrino, montato su cuscinetti a rulli conici di elevata precisione, è azionato da un motore sincrono a magneti permanenti da 1100 W: si tratta di un motore compatto, ad alta efficienza ed in grado di garantire elevati rendimenti su tutto il range di velocità. Il regime di rotazione del mandrino è leggibile su apposito display LCD. L'avanzamento del cannotto, sia rapido che calibrato, è visualizzato su un secondo display frontale dotato di funzione di azzeramento e lettura pollici/millimetri.La fresa da banco per metalli SOGI S2-80D è provvista di volantini con noni graduati per gli spostamenti longitudinali e trasversali della tavola portapezzo e per la discesa della testa. Testa a fresare e tavola portapezzo sono entrambe equipaggiate di fermi meccanici. Le guide di scorrimento a coda di rondine, così come la tavola portapezzo, sono rettificate e indurite: la presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità.La macchina è realizzata nel rispetto degli standard vigenti in materia di sicurezza:il mandrino, infatti, è protetto da uno schermo in policarbonato la cui apertura è regolata da finecorsa di sicurezza. Il serraggio di mandrini per fresature è possibile grazie ad apposito tirante protetto superiormente da un coperchio assicurato al carter della testa a fresare. Presenti anche una guaina protettiva sulle guide di scorrimento della tavola ed un soffietto verticale sul montante per proteggere l'operatore da eventuali pericoli di impigliamento/trascinamento.A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).Caratteristiche tecniche della fresatrice SOGI S2-80DCorsa tavola longitudinale (asse X): 400 mmCorsa tavola trasversale (asse Y): 210 mmCorsa testa (asse Z): 360 mmInclinazione testa: ± 90°Distanza min ÷ max naso mandrino - tavola: 110 ÷ 470 mmDimensioni tavola (L x P x H): 700 x 210 x 45 mmN°/Larghezza/Interasse cava a T: 3/14 mm/63 mmAttacco cono: CM 3Corsa cannotto: 71 mmVelocità di rotazione min ÷ max: 50 ÷ 2250 giri/minNumero di velocità di rotazione: VariatoreDistanza asse mandrino - montante: 180 mmPotenza motore principale: 1,1 kWCapacità di foratura max: Ø 32 mmCapacità di fresatura max (fresa a candela): Ø 20 mmCapacità di fresatura max (fresa a inserto): Ø 80 mmPotenza nominale macchina: 1,1 kWTensione/frequenza: 220 V/50 HzPeso netto approssimativo: 220 kgDimensioni d'ingombro (L x P x H): 1000 x 710 x 1200 mm In dotazioneN° 1 Mandrino a cremagliera B16N° 1 Chiave per mandrinoN° 1 Codolo conico CM 3N° 1 Chiave apertaN° 1 Set di brugoleN° 1 Set di cacciavitiN° 1 OliatoreGaranzia 12/24 mesiCaratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.

La fresatrice verticale professionale SOGI S3-70D è una macchina utensile funzionale e compatta, in grado di eseguire forature, alesature, filettature, maschiature e fresature (con l’ausilio di utensili a candela, ad inserti o a disco) su materiali quali ghisa e acciaio. Grazie alle dimensioni generose della tavola portapezzo ed alla solidità della struttura, il trapano-fresa SOGI S3-70D  è ampiamente utilizzato in ambito industriale e non solo.La testa della macchina consente una regolazione della velocità ad impulsi, grazie ad un pannello di comando touch semplice ed intuitivo. È sorretta da un montante in ghisa fusa in blocco integrale e può essere inclinata fino ad angoli di 90°, leggibili su apposita scala graduata. Il mandrino, montato su cuscinetti a rulli conici di elevata precisione, è azionato da un motore Brushless monofase da 1000 W: l’assenza di spazzole riduce notevolmente gli oneri legati alla manutenzione, rendendo questa categoria di motori particolarmente affidabile e di largo impiego nel mondo delle macchine utensili. Montato all’estremità posteriore del motore, un sensore a Effetto Hall è utilizzato per inviare informazioni sulla posizione del rotore alla scheda madre, aiutandola a gestire i tempi di accelerazione/decelerazione e a mantenere la velocità del motore in diverse condizioni di carico.La fresatrice manuale SOGI S3-70D è provvista di volantini con noni graduati per gli spostamenti longitudinali e trasversali della tavola portapezzo e per la discesa/salita micrometrica del cannotto. Il basamento è in ghisa: sorregge le guide di scorrimento a coda di rondine, così come la tavola portapezzo, che sono rettificate e indurite. La presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità.Una delle peculiarità della macchina consiste nella possibilità di invertire la rotazione del mandrino in maniera del tutto automatica durante le operazioni di maschiatura, semplicemente premendo uno dei pulsanti collocati all’estremità di ciascuna razza del volantino adibito allo spostamento del cannotto. Presenti inoltre due display LCD, uno impiegato per la lettura del numero di giri del mandrino e l’altro per la lettura della corsa del cannotto.La fresa industriale SOGI S3-70D è realizzata nel rispetto degli standard vigenti in materia di sicurezza: il mandrino, infatti, è protetto da uno schermo in policarbonato trasparente, la cui apertura è controllata da finecorsa di sicurezza. Il serraggio di mandrini per fresature è possibile grazie ad apposito tirante protetto superiormente da una flangia avvitata al carter della testa a fresare.A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).Caratteristiche tecniche della fresatrice SOGI S3-70DCorsa tavola longitudinale (asse X): 400 mmCorsa tavola trasversale (asse Y): 145 mmCorsa testa (asse Z): 315 mmDistanza min ÷ max naso mandrino - tavola: 90 ÷ 400 mmDimensioni tavola (L x P x H): 550 x 160 x 50 mmN°/Larghezza/Interasse cava a T: 3/12 mm/43 mmAttacco cono: CM 3Corsa cannotto: 70 mmAngolo max di inclinazione testa (destro): 30°Angolo max di inclinazione testa (sinistro): 90°Velocità di rotazione min ÷ max: 100 ÷ 1800 giri/minNumero di velocità di rotazione: VariatoreDistanza asse mandrino - montante: 235 mmPotenza motore principale: 1.0 kWCapacità di foratura max: Ø 25 mmCapacità di maschiatura max: Ø 12 mmCapacità di fresatura max (fresa a candela): Ø25 mmCapacità di fresatura max (fresa a inserto): Ø 50 mmPotenza nominale macchina: 1.0 kWTensione/frequenza: 230 V/50 HzPeso netto approssimativo: 160 kgDimensioni d'ingombro (L x P x H): 750 x 700 x 1040 mm In dotazioneN° 1 Mandrino a cremagliera B16N° 1 Chiave per mandrinoN° 1 Estrattore cono morseN° 1 Set di chiavi di servizioN° 1 Set di brugoleN° 1 Chiave a settore con naselliN° 1 OliatoreN° 1 Chiave per tiranteN° 4 Piedini di livellamentoGaranzia 12/24 mesiCaratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.

Il trapano-fresa a colonna SOGI S4-80D è una macchina utensile ricca di funzionalità e facile da utilizzare, in grado di eseguire forature, alesature, filettature, maschiature, smussature e fresature (con l’ausilio di utensili a candela, ad inserto o a disco) su materiali quali ghisa, acciaio e leghe derivate. Grazie alle dimensioni generose della tavola portapezzo ed alla solidità della struttura, la fresatrice a colonna SOGI S4-80D è ampiamente utilizzata in ambito industriale e non solo.La testa della macchina consente una regolazione della velocità di tipo meccanico, un sistema robusto ed affidabile studiato per facilitare il passaggio dai bassi regimi di rotazione agli alti. La testa è sorretta da un solido montante in ghisa meehanite e scorre su guide di precisione: al suo interno sono racchiusi gli ingranaggi lubrificati in bagno d’olio responsabili della trasmissione del moto, che sono temprati e rettificati.Il mandrino, montato su cuscinetti conici di eccellente fattura, è azionato da un motore ad induzione monofase da 1500 W con condensatore di avviamento: il primo pregio di questo motore è l’elevata coppia di avviamento, a cui si aggiunge un’alta capacità di sovraccarico. Il mandrino può girare a ben 6 diverse velocità di rotazione che possono essere settate semplicemente per mezzo di apposito comando.Il trapano-fresatrice professionale SOGI S4-80D è provvisto di volantini con noni graduati per gli spostamenti longitudinali e trasversali della tavola portapezzo e per la discesa/salita del cannotto. Il moto longitudinale della tavola, oltre che manuale, è automatico per mezzo di apposito motoriduttore. La tavola può, in base alla lavorazione, essere ruotata di ± 45° nel piano orizzontale, con lettura dell’angolo su apposita scala graduata.Il cannotto è provvisto di avanzamento automatico con svariate velocità regolabili tramite volantino. L’avanzamento verticale della testa, invece, è possibile per mezzo di apposita leva. La testa, inoltre, può essere inclinata di ±90°, con lettura dell’angolo su apposita scala graduata. Le guide di scorrimento a coda di rondine sono temprate e rettificate: la presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità.Una delle peculiarità della macchina consiste nella possibilità di invertire la rotazione del mandrino durante le operazioni di maschiatura grazie a due interruttori di finecorsa che delimitano la corsa del cannotto regolabili tra loro. Un’altra caratteristica del trapano-fresa SOGI S4-80D risiede nella presenza di un visualizzatore di quote a tre assi (X, Y, Z), con una precisione di 5 µm e grazie al quale ogni tipo di lavorazione è resa più precisa e veloce.La fresa meccanica SOGI S4-80D è realizzata nel rispetto degli standard vigenti in materia di sicurezza: il mandrino, infatti, è protetto da uno schermo in policarbonato trasparente, la cui apertura è controllata da finecorsa di sicurezza. Il serraggio del mandrino per fresare è possibile grazie ad apposito tirante protetto superiormente da un coperchio ancorato al carter della testa a fresare. Nell’equipaggiamento di serie sono inclusi una lampada, una morsa girevole e l’impianto di lubrorefrigerazione. La macchina​, inoltre,​ è fornita completa di basamento di appoggio in lamiera con vano contenitore.A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE).Caratteristiche tecniche del trapano-fresa SOGI S4-80DCorsa tavola longitudinale (asse X): 500 mmCorsa tavola trasversale (asse Y): 170 mmCorsa testa (asse Z): 335 mmInclinazione testa: ± 90°Distanza min ÷ max naso mandrino - tavola: 75 ÷ 410 mmDimensioni tavola (L x P x H): 800 x 240 x 50 mmN°/Larghezza/Interasse cava a T tavola: 3/16 mm/60 mmAngolo di rotazione tavola: ± 45°Attacco cono: CM 4Corsa cannotto: 130 mmIntervallo avanzamenti automatici cannotto: 0,06 ÷ 0,30 mm/giroNumero avanzamenti automatici cannotto: 6Velocità di rotazione min ÷ max: 80 ÷ 1250 giri/minNumero di velocità di rotazione: 6Distanza asse mandrino - asse colonna: 250 mmPotenza motore principale: 1,5 kWPotenza pompa emulsivo: 40 WCapacità di foratura max: Ø 45 mmCapacità di fresatura max (fresa a candela): Ø 32 mmCapacità di fresatura max (fresa a inserto): Ø 80 mmCapacità di maschiatura max: Ø 12 mmPotenza nominale macchina: 1,6 kWTensione/frequenza: 230 V/50 HzPeso netto approssimativo con basamento: 396 kgDimensioni d'ingombro con basamento (L x P x H): 1300 x 950 x 2150 mm In dotazioneN° 1 Mandrino a cremagliera B16N° 1 Chiave per mandrinoN° 1 Mandrino portapinzeN° 1 Set di pinzeN° 1 Estrattore cono morseN° 1 Set di chiavi di servizioN° 1 Bussola di riduzione CM4/CM3N° 1 Morsa girevoleN° 1 OliatoreGaranzia 12/24 mesiCaratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
