TAVOLA GIREVOLE TAVOLA A DIVIDERE DIVISORE 150 mm PER FRESA SOGI S2 S3 S4 TVD-150

100SGI0866 SOGI

439,90
1

Description

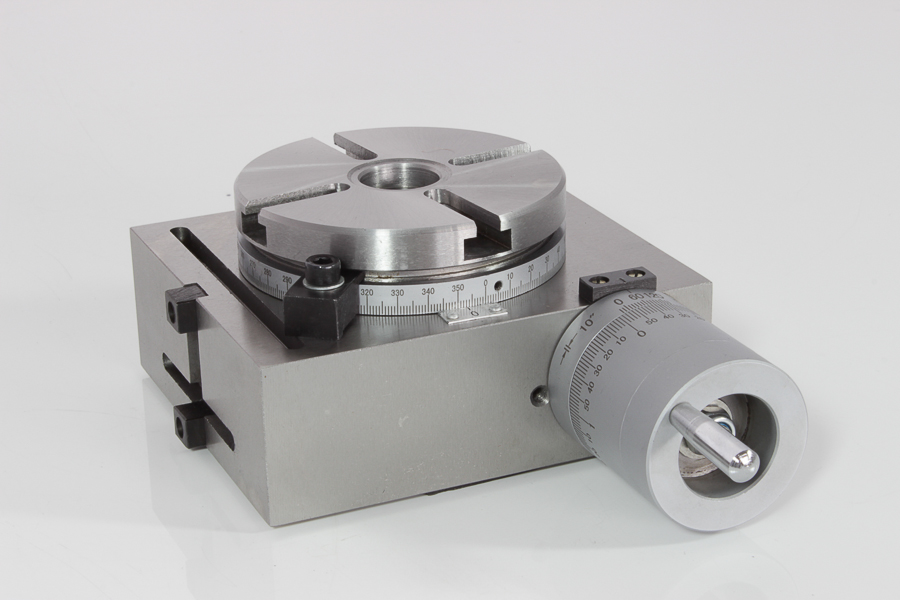

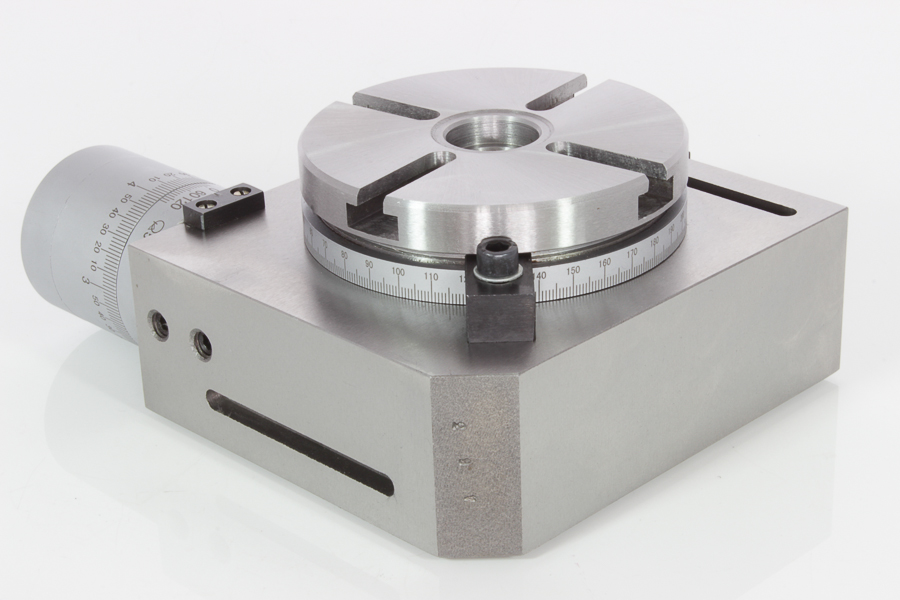

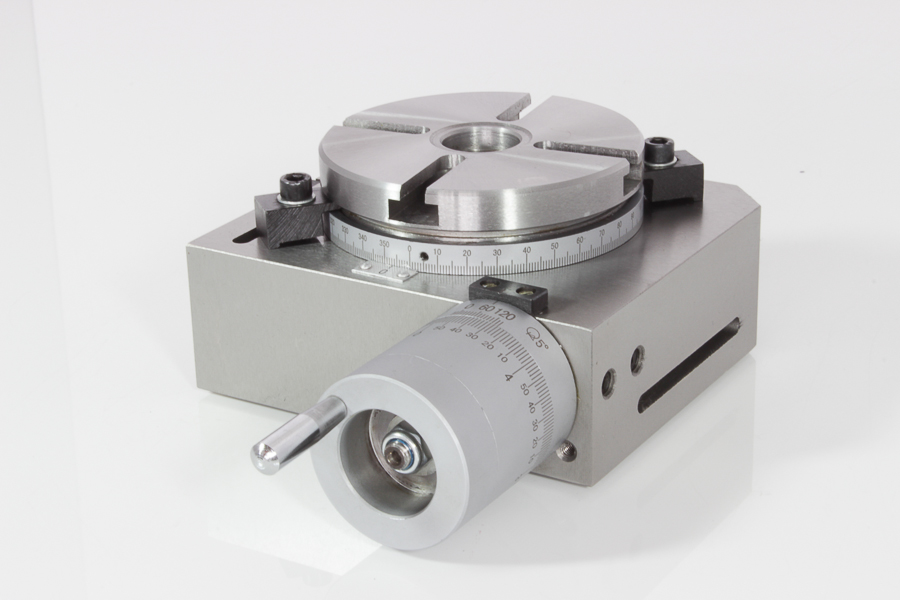

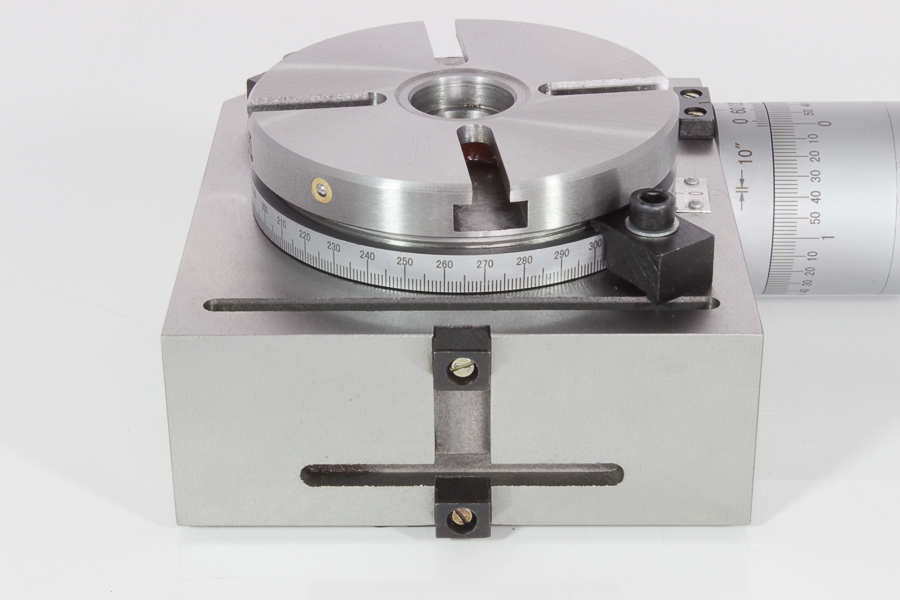

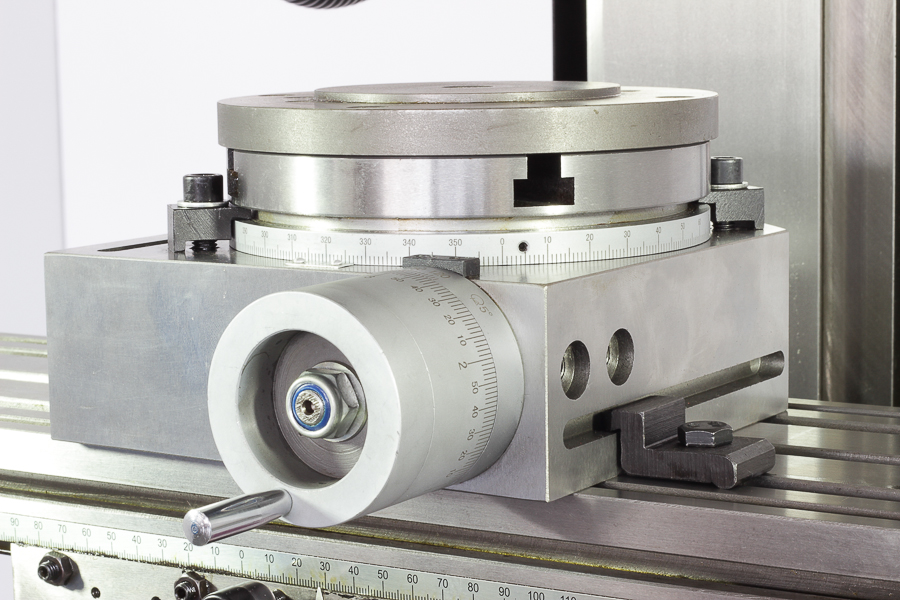

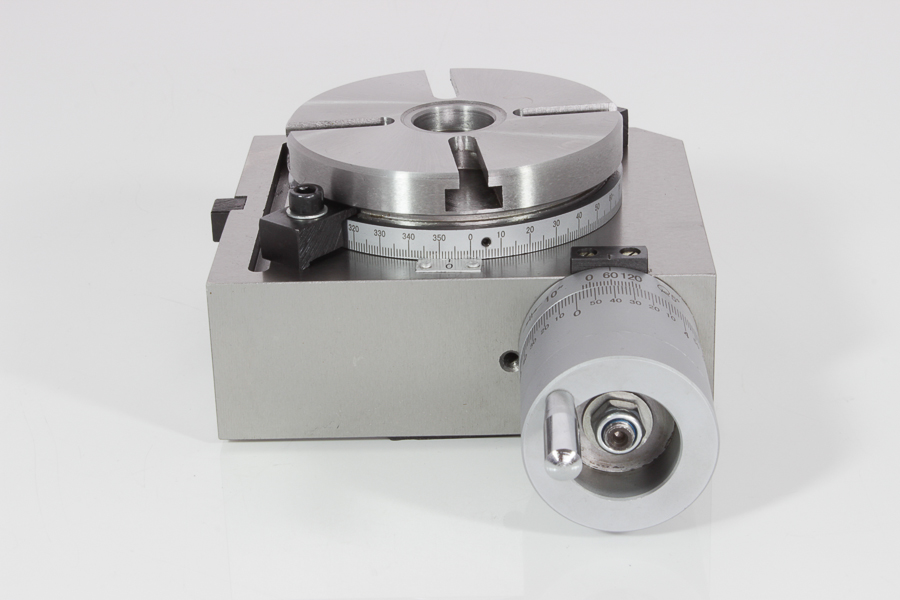

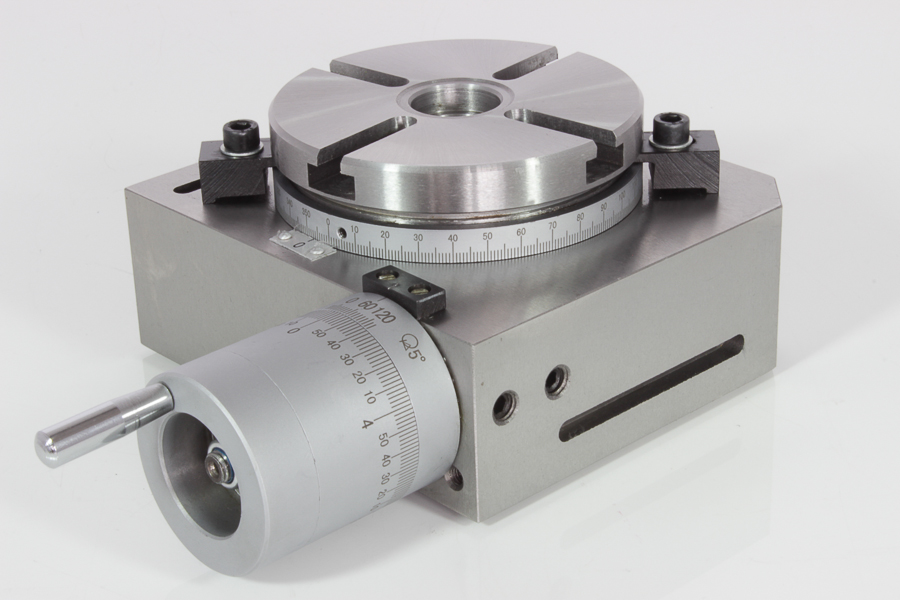

NUOVA TAVOLA GIREVOLE TAVOLA A DIVIDERE DIVISORE 150 MM PER FRESA

Marca SOGI Codice TVD-150

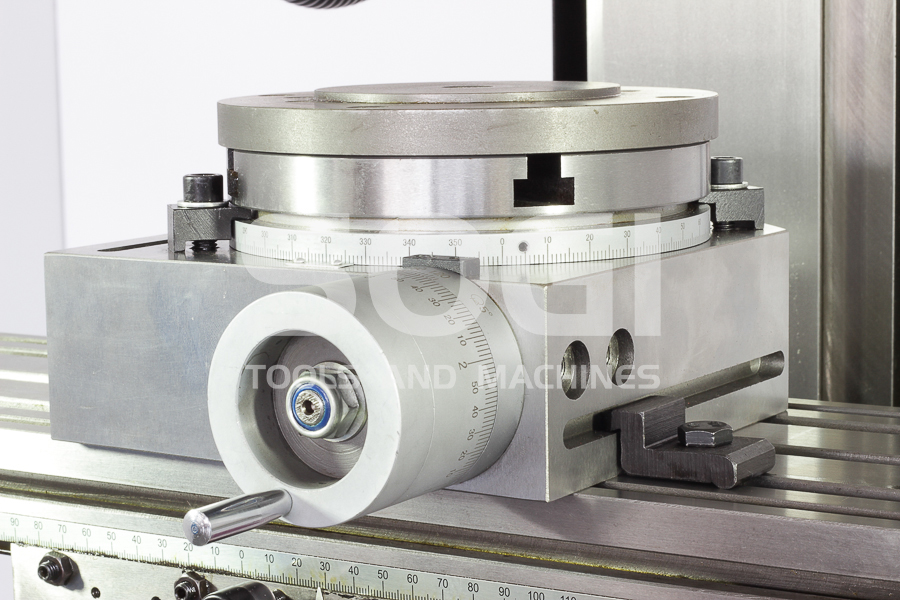

IDONEA AL MONTAGGIO SU FRESA SOGI S2 S3 S4

COMPLETA DI FLANGIA PER MANDRINO AUTOCENTRANTE

STRUTTURA LAVORATA SU TUTTI I LATI DI APPOGGIO.

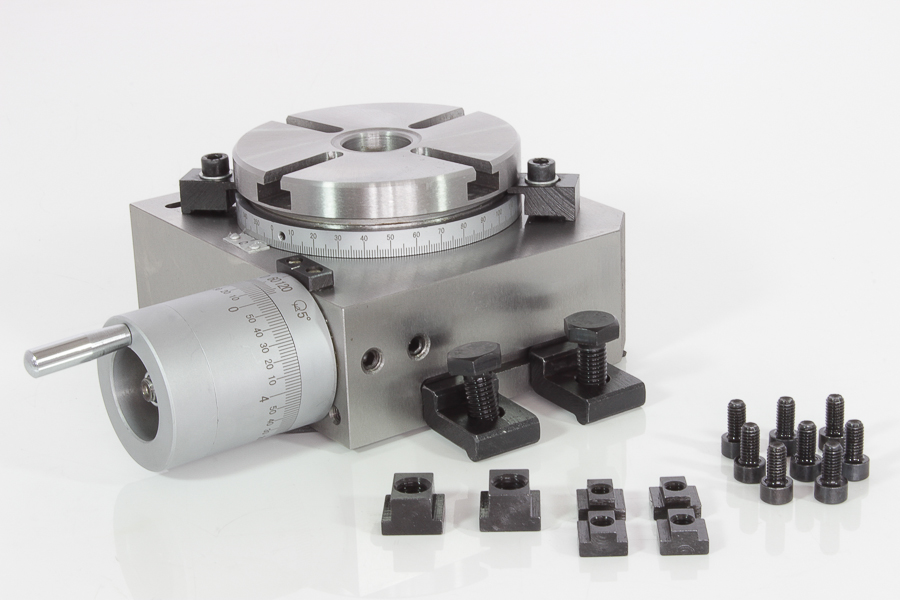

DOTATA DI N. 02 CHIAVETTE DI ALLINEAMENTO PER CAVA DA 12 mm.

N. 02 TASSELLI A T PER CAVA DA 22 mm

N. 04 TASSELLI A T PER CAVA DA 16 mm

N. 02 STAFFE DI BLOCCAGGIO

CARATTERISTICHE TECNICHE:

TAVOLA GIREVOLE DIAM. 150 mm

TAVOLA GIREVOLE GRADUATA A 360°

ALTEZZA PUNTE MONTAGGIO ORIZ. 95mm

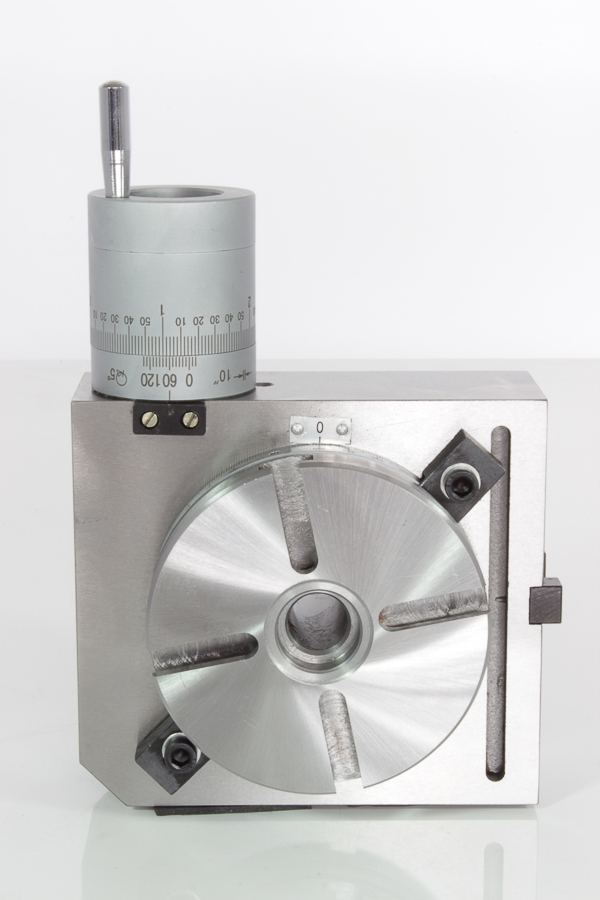

ALTEZZA PUNTE MONTAGGIO VERT. 95 mm

LETTURA 0,5°

CORONA DELLA VITE SENZA FINE MODULO 1

RAPPORTO DIVISIONE 1:85

FLANGIA DI FISSAGGIO DOTATA DI N. 04 CAVE A T CON LARGHEZZA 9.5/16 mm

FORO CENTRALE CONO MORSE 2

DIMENSIONI 180x240x90h mm

PESO: 17,7 kg

GARANZIA 24 MESI!!!

You may be interested also

Fresatrice verticale SOGI S2-80D da banco per metalli - motore brushless 1.1 kW - testa inclinabile
La fresatrice professionale SOGI S2-80D è una macchina utensile funzionale e compatta, in grado di eseguire forature, alesature, filettature (per mezzo di appositi maschiatori a frizione) e fresature (con l'ausilio di utensili a candela, ad inserti o a disco) su materiali quali ghisa e acciaio. Grazie alle sue dimensioni ridotte ed al peso contenuto, il trapano-fresa SOGI S2-50D si adatta particolarmente bene sia ad un uso professionale che hobbistico.La testa della macchina consente una regolazione in continuo della velocità di tipo meccanico, un sistema robusto ed affidabile studiato per facilitare il passaggio dai bassi regimi di rotazione agli alti. La testa è sorretta da un montante in ghisa fusa in blocco integrale: può essere inclinata di ± 90° attorno all'asse trasversale (asse Y) per agevolare l'operatore nelle varie lavorazioni.Il mandrino, montato su cuscinetti a rulli conici di elevata precisione, è azionato da un motore sincrono a magneti permanenti da 1100 W: si tratta di un motore compatto, ad alta efficienza ed in grado di garantire elevati rendimenti su tutto il range di velocità. Il regime di rotazione del mandrino è leggibile su apposito display LCD. L'avanzamento del cannotto, sia rapido che calibrato, è visualizzato su un secondo display frontale dotato di funzione di azzeramento e lettura pollici/millimetri.La fresa da banco per metalli SOGI S2-80D è provvista di volantini con noni graduati per gli spostamenti longitudinali e trasversali della tavola portapezzo e per la discesa della testa. Testa a fresare e tavola portapezzo sono entrambe equipaggiate di fermi meccanici. Le guide di scorrimento a coda di rondine, così come la tavola portapezzo, sono rettificate e indurite: la presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità.La macchina è realizzata nel rispetto degli standard vigenti in materia di sicurezza:il mandrino, infatti, è protetto da uno schermo in policarbonato la cui apertura è regolata da finecorsa di sicurezza. Il serraggio di mandrini per fresature è possibile grazie ad apposito tirante protetto superiormente da un coperchio assicurato al carter della testa a fresare. Presenti anche una guaina protettiva sulle guide di scorrimento della tavola ed un soffietto verticale sul montante per proteggere l'operatore da eventuali pericoli di impigliamento/trascinamento.A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità).Caratteristiche tecniche della fresatrice SOGI S2-80DCorsa tavola longitudinale (asse X): 400 mmCorsa tavola trasversale (asse Y): 210 mmCorsa testa (asse Z): 360 mmInclinazione testa: ± 90°Distanza min ÷ max naso mandrino - tavola: 110 ÷ 470 mmDimensioni tavola (L x P x H): 700 x 210 x 45 mmN°/Larghezza/Interasse cava a T: 3/14 mm/63 mmAttacco cono: CM 3Corsa cannotto: 71 mmVelocità di rotazione min ÷ max: 50 ÷ 2250 giri/minNumero di velocità di rotazione: VariatoreDistanza asse mandrino - montante: 180 mmPotenza motore principale: 1,1 kWCapacità di foratura max: Ø 32 mmCapacità di fresatura max (fresa a candela): Ø 20 mmCapacità di fresatura max (fresa a inserto): Ø 80 mmPotenza nominale macchina: 1,1 kWTensione/frequenza: 220 V/50 HzPeso netto approssimativo: 220 kgDimensioni d'ingombro (L x P x H): 1000 x 710 x 1200 mm In dotazioneN° 1 Mandrino a cremagliera B16N° 1 Chiave per mandrinoN° 1 Codolo conico CM 3N° 1 Chiave apertaN° 1 Set di brugoleN° 1 Set di cacciavitiN° 1 OliatoreGaranzia 12/24 mesiCaratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
Add to Cart

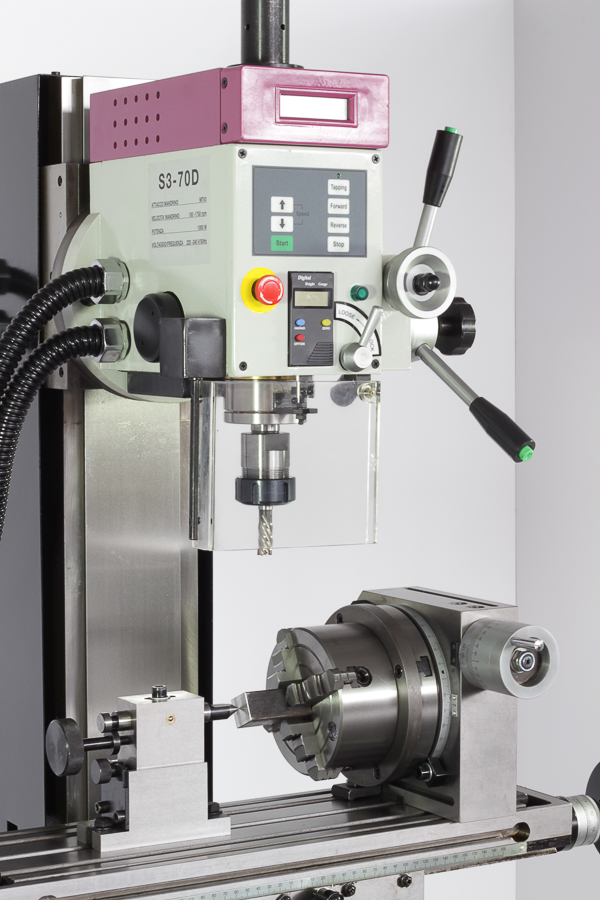

Fresatrice SOGI S3-70D Fresa per metallo da banco digitale per maschiatura motore Brushless
