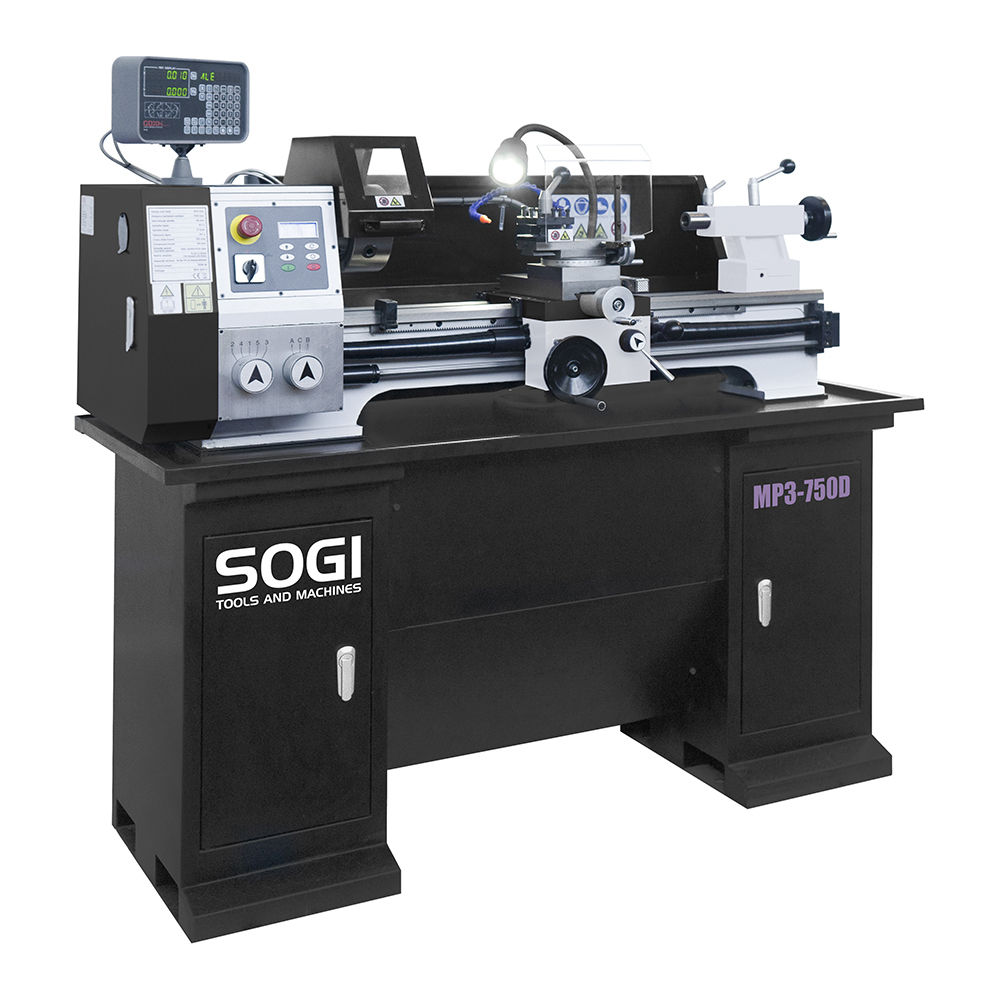

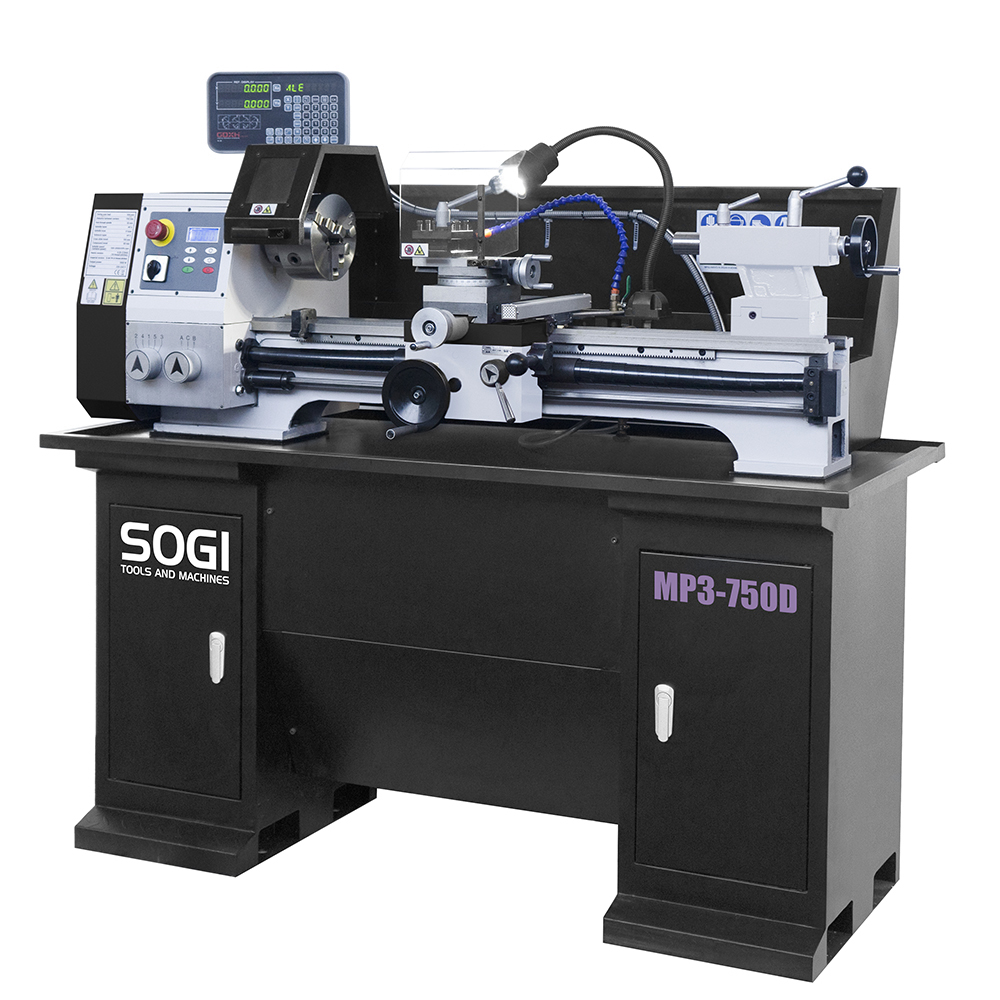

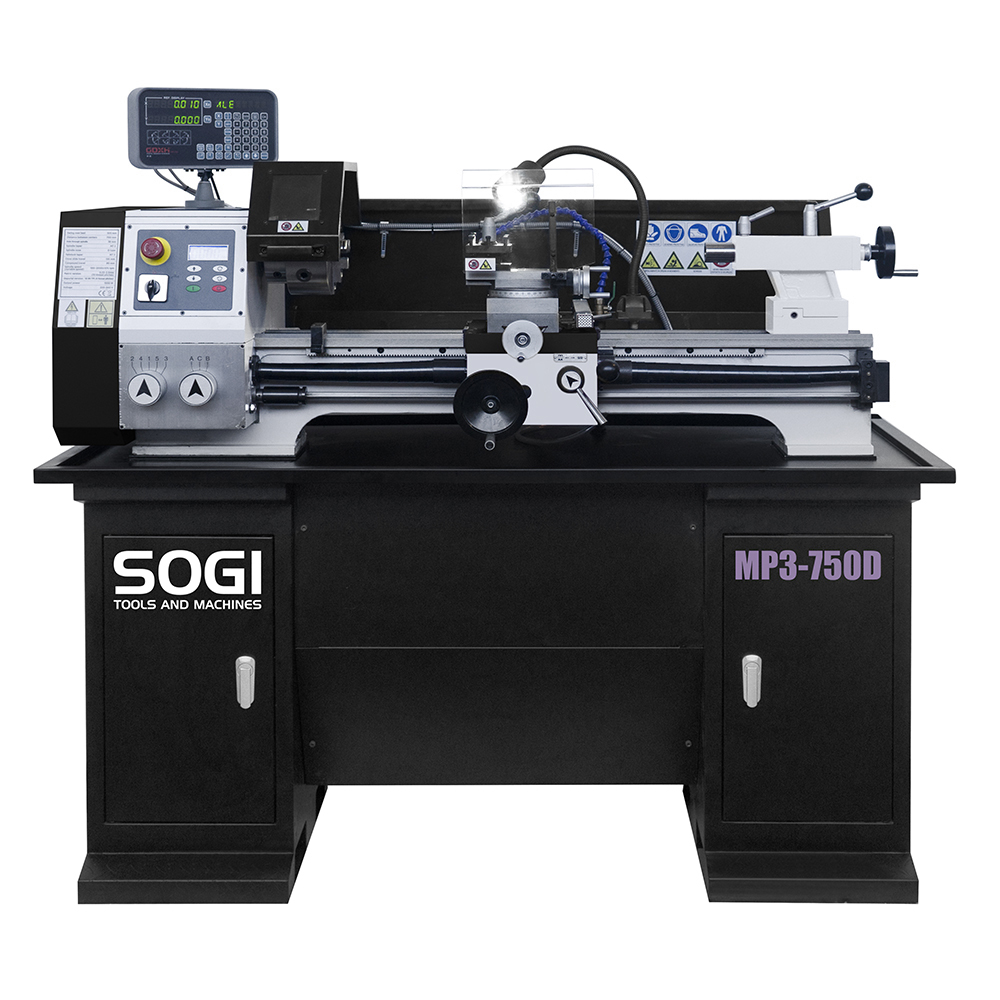

Tornio parallelo professionale SOGI MP3-750D con visualizzatore 2 assi e motore Brushless 300x750 mm

800SGI0781 SOGI

4949,90
1

Description

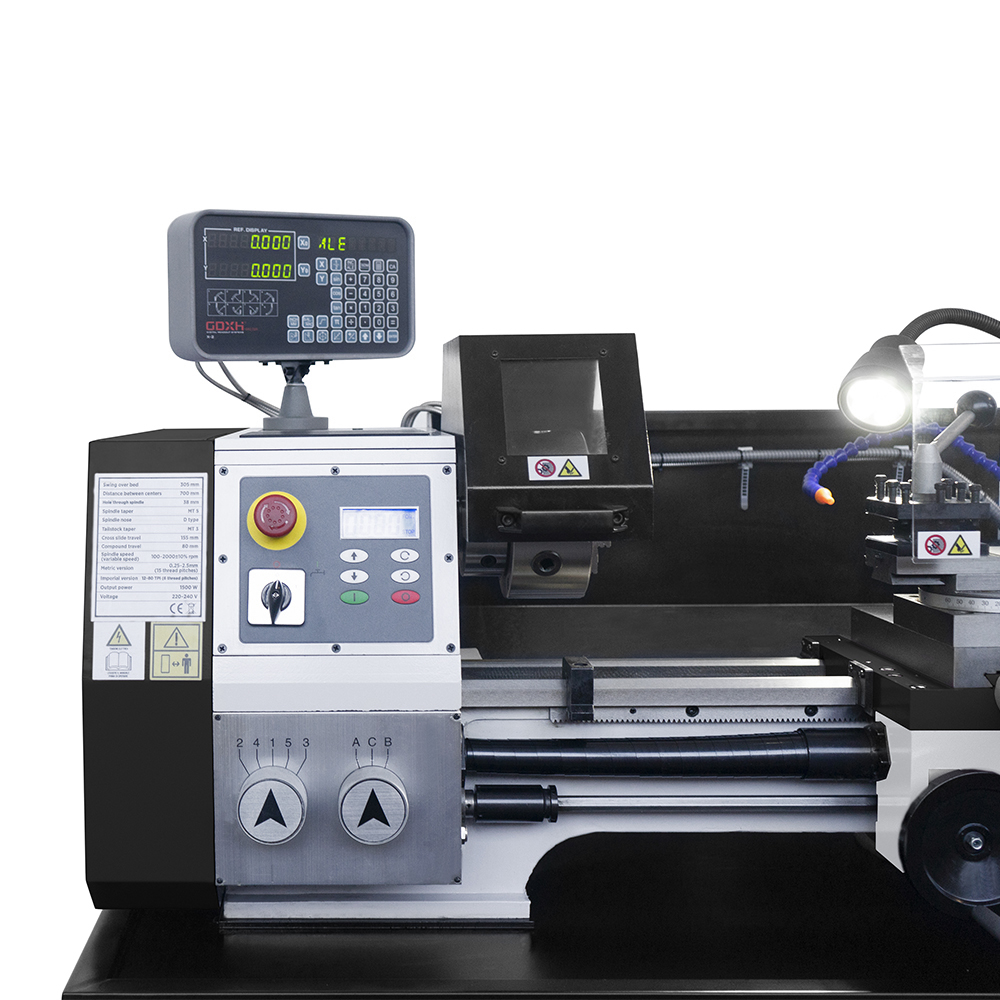

Il tornio parallelo SOGI MP3-750D è una macchina professionale pensata per la lavorazione di materiali metallici, leghe derivate e molto altro. Compatta, robusta e dall'intuitivo funzionamento, questa macchina è in grado di effettuare torniture (sia coniche che cilindriche), filettature (sia Metriche [mm] che Whitworth [in]), forature, alesature, profilature ecc.

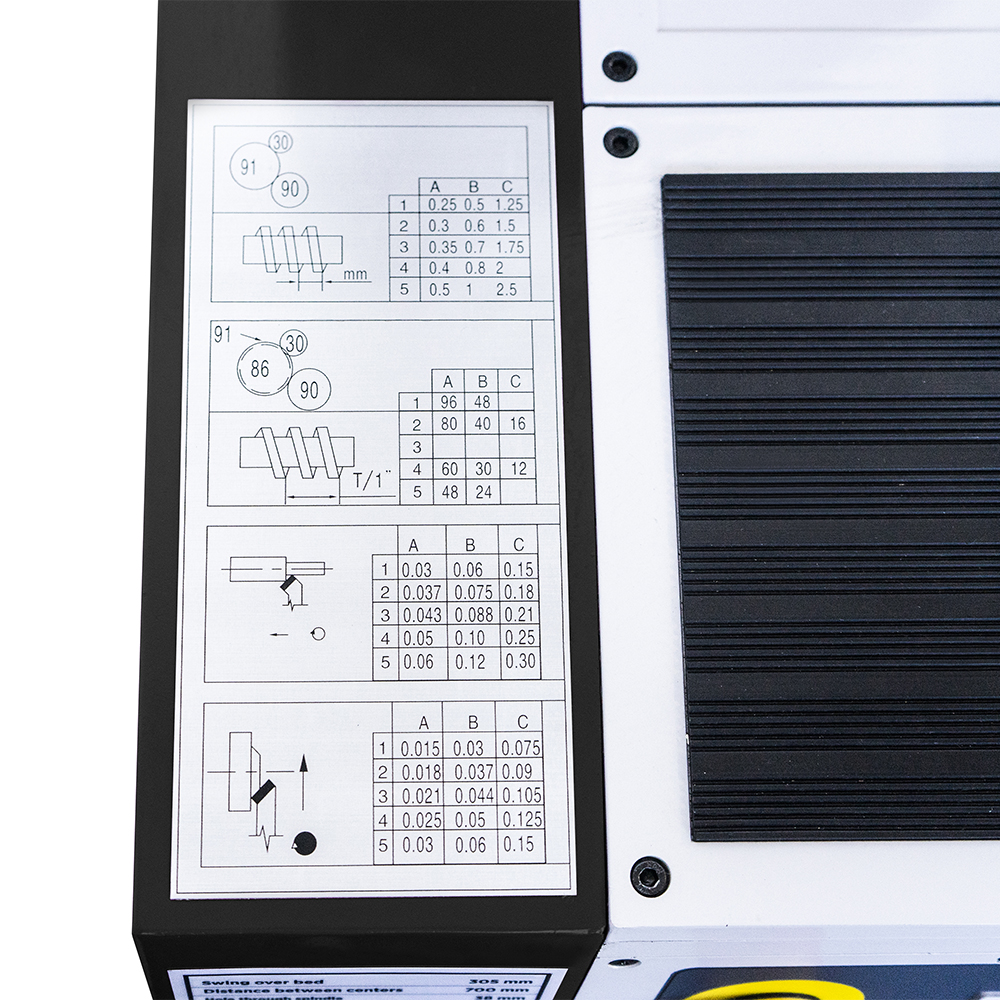

Il tornio per metalli SOGI MP3-750D monta una scatola ingranaggi Semi-Norton, ideale per l'esecuzione della quasi totalità dei passi della filettatura (per i restanti, è sufficiente sostituire solo pochi ingranaggi). Gli ingranaggi sono in acciaio temprato e rettificato al fine di migliorare la resistenza all'usura ed a fatica.

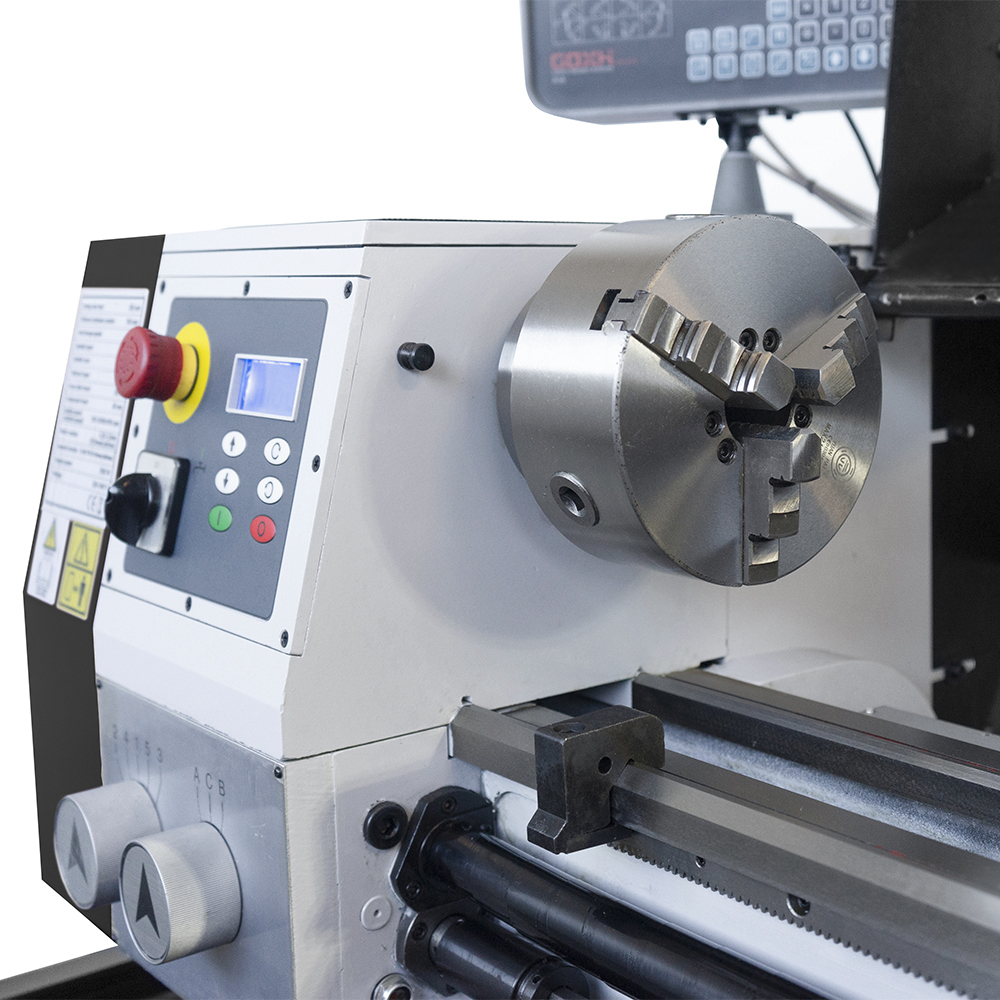

Il mandrino, autocentrante 3+3 griffe, ha un diametro di Ø 160 mm ed ha un attacco Camlock che assicura un corretto e pratico centraggio rispetto all'asse mandrino. Quest'ultimo è montato su cuscinetti a rulli conici regolabili di alta qualità per assicurare un incremento delle prestazioni a fronte di una riduzione dell'attrito in gioco. Il mandrino è azionato da un motore Brushless monofase da 1500 W: l'assenza di spazzole riduce notevolmente gli oneri legati alla manutenzione, rendendo questa categoria di motori particolarmente affidabile e di largo impiego nel mondo delle macchine utensili.

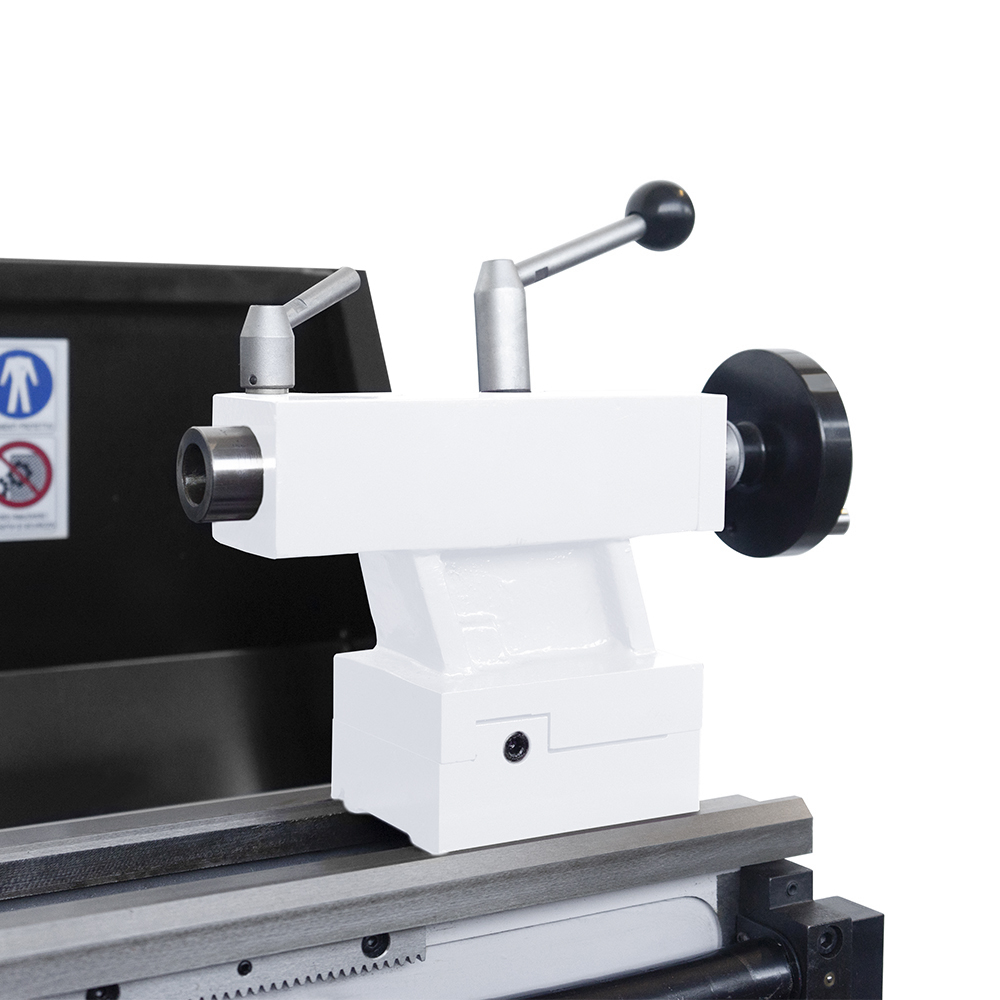

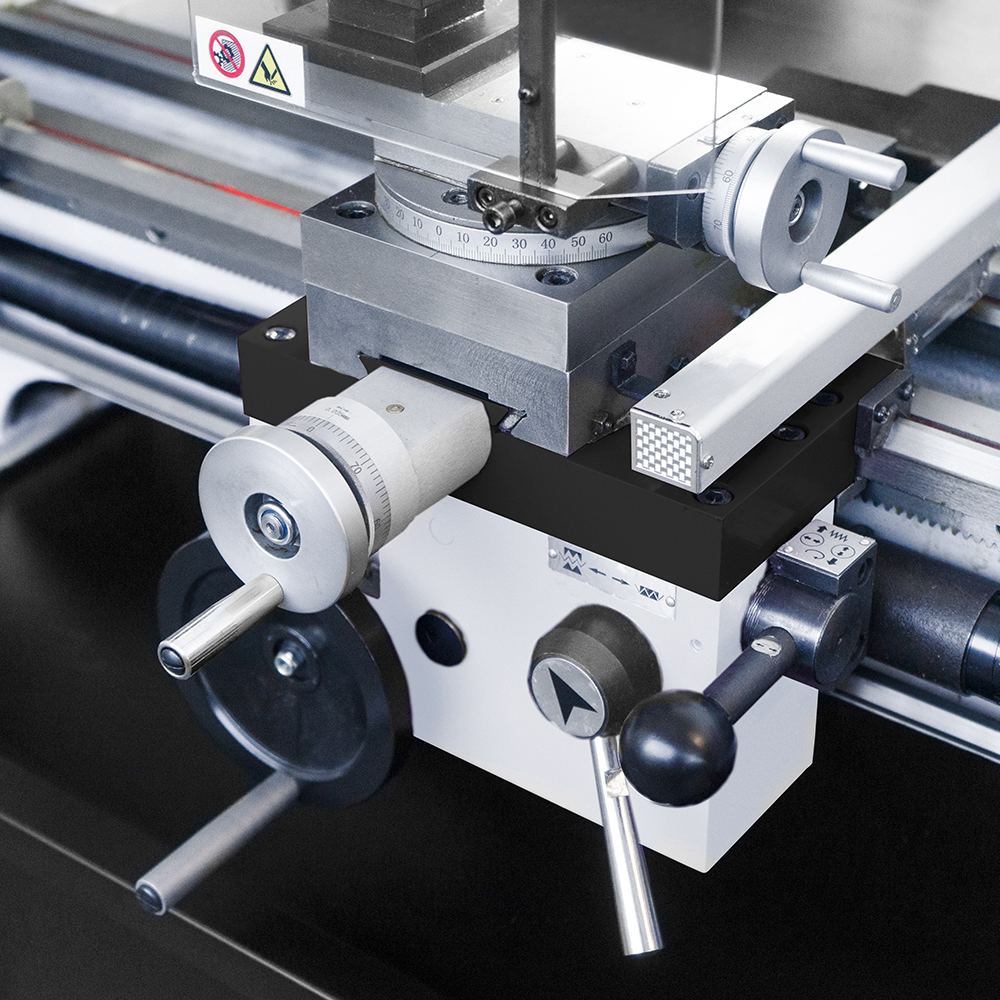

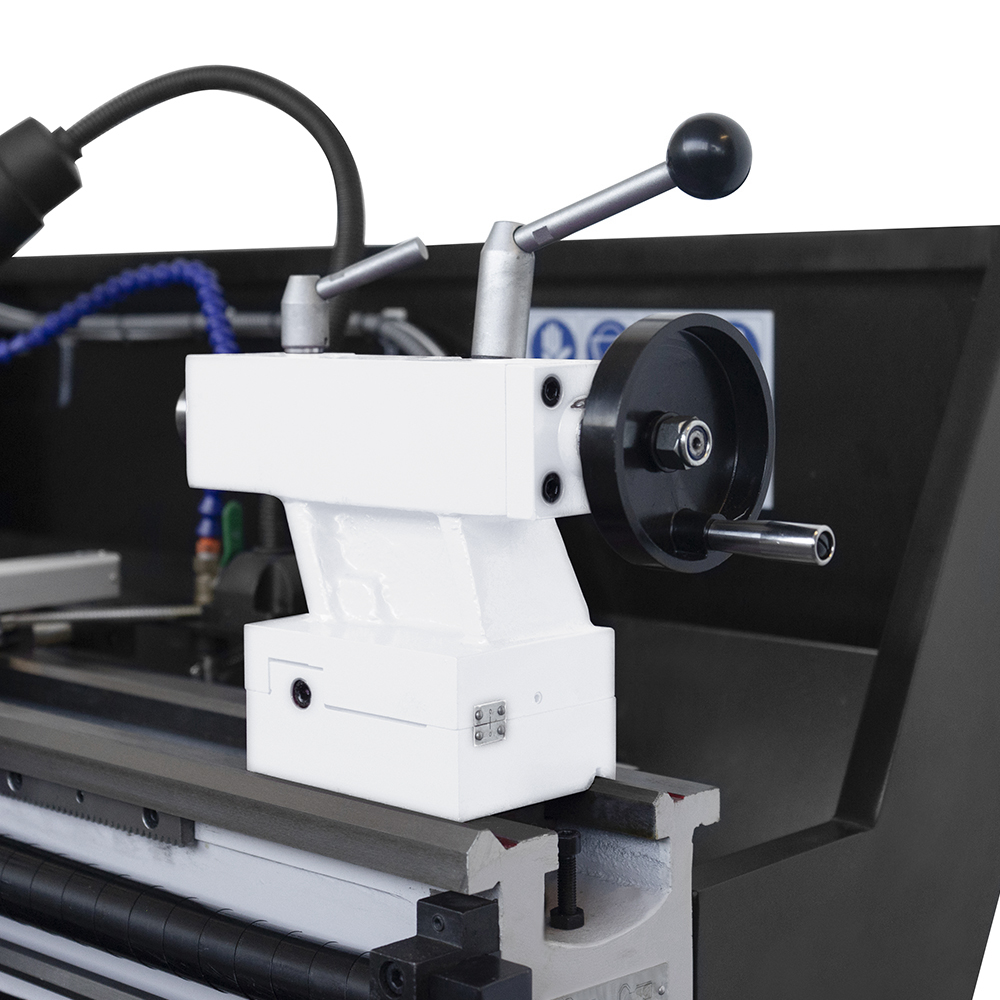

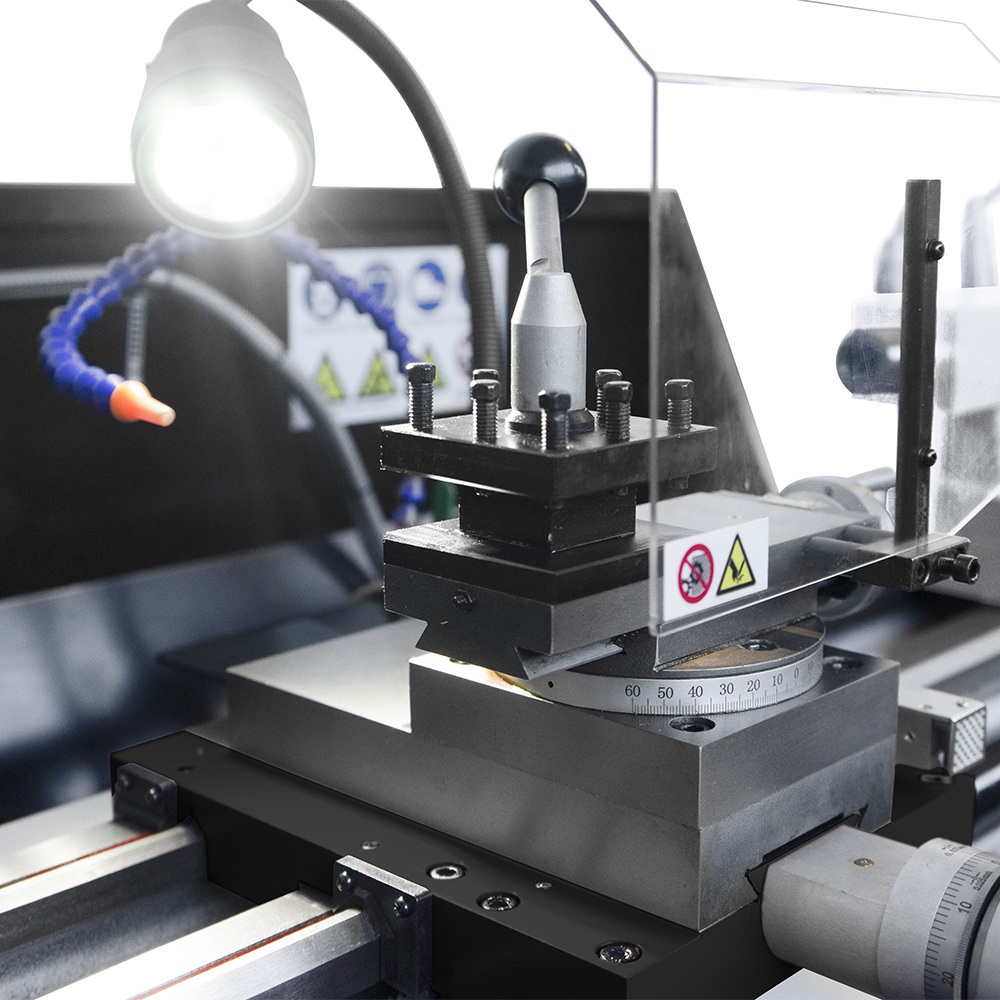

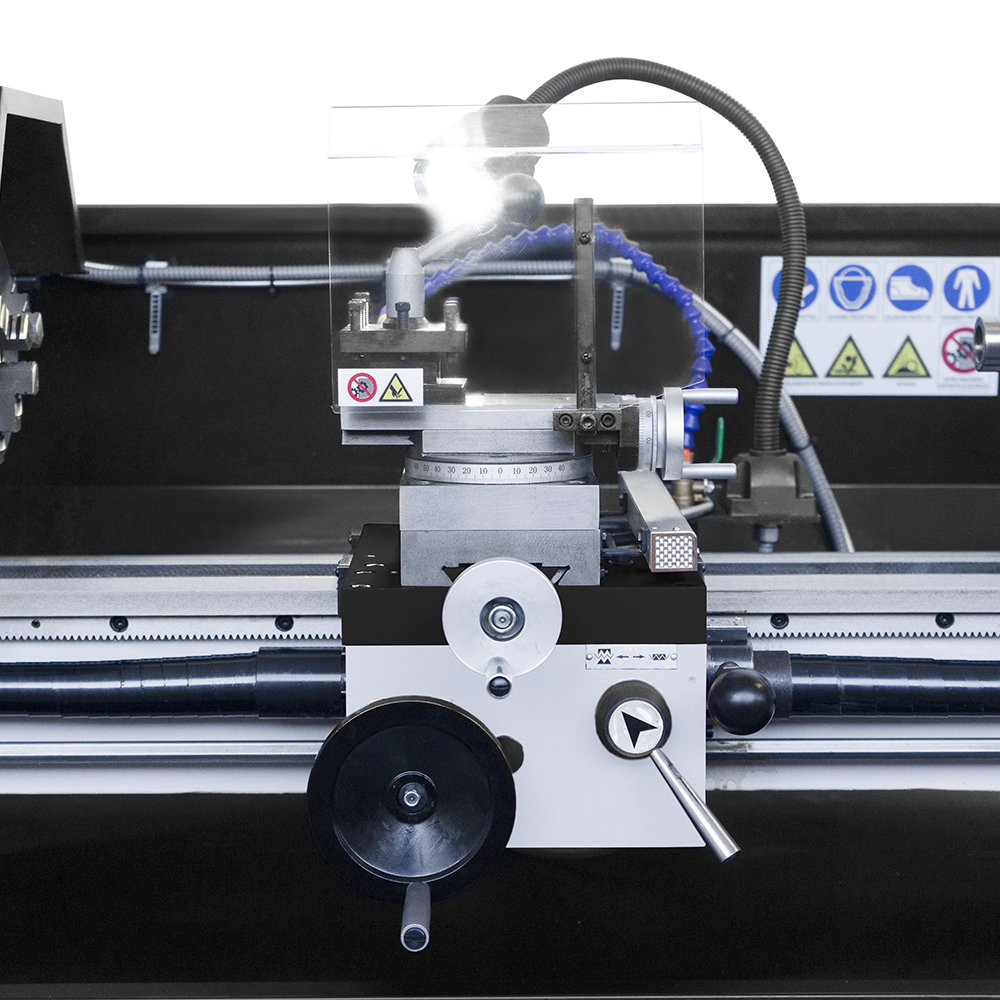

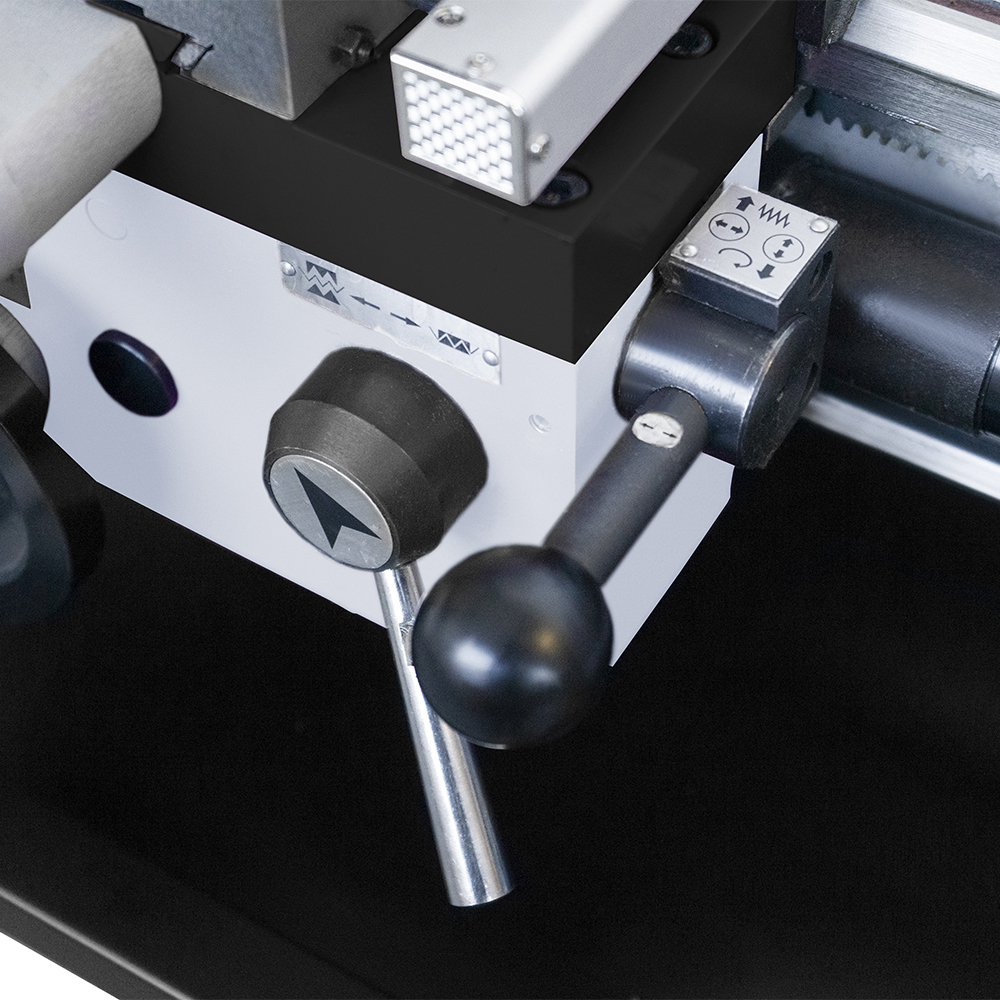

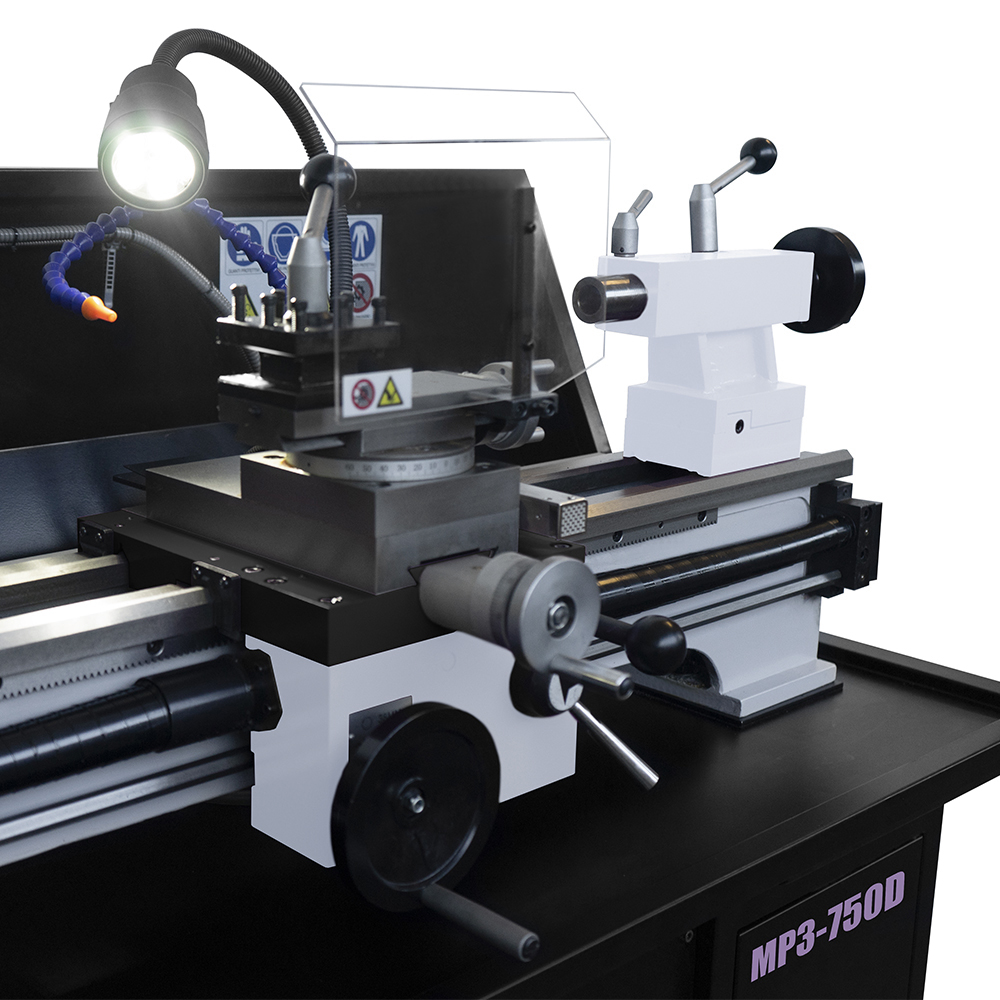

Sul bancale prismatico munito di nervature di rinforzo, le guide sono state rettificate e temprate, trattamenti volti ad aumentare durezza e durabilità dell'acciaio. Le slitte che scorrono lungo le guide sono realizzate per mezzo di lavorazioni di precisione e sono regolabili tramite lardoni conici. Il tornio tradizionale SOGI MP3-750D ha avanzamenti longitudinali e trasversali automatici per l'esecuzione sistematica della lavorazione. La controtesta è facilmente regolabile per torniture coniche e il cannotto consente l'avanzamento della contropunta tramite apposito volantino con nonio graduato. La torretta può ospitare utensili con sezioni fino a 14 mm.

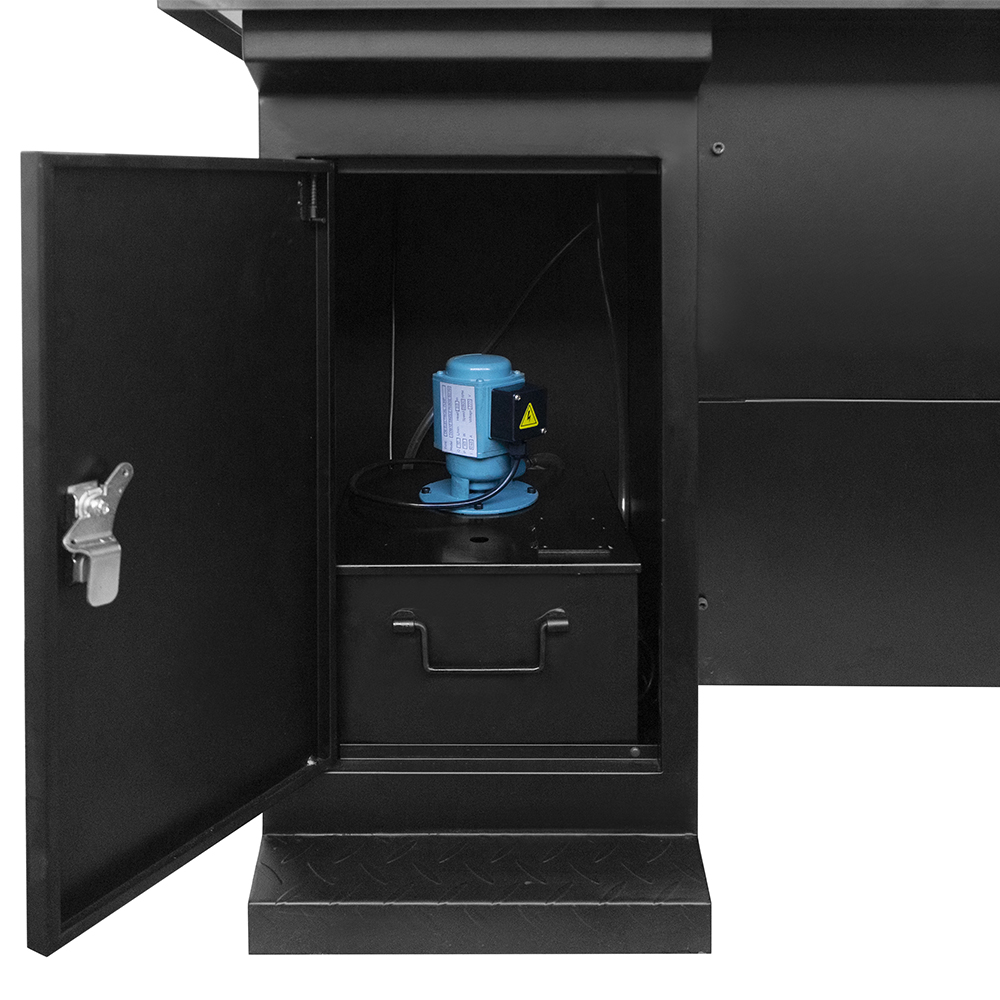

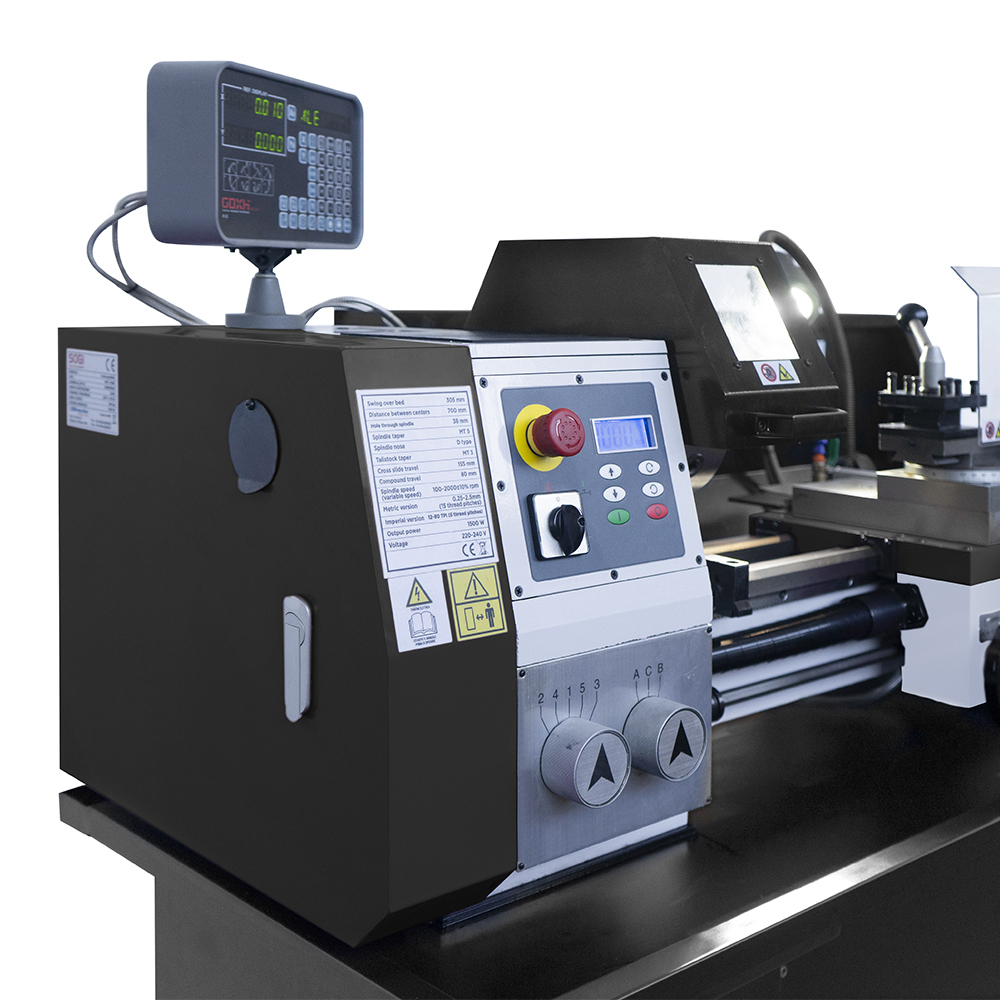

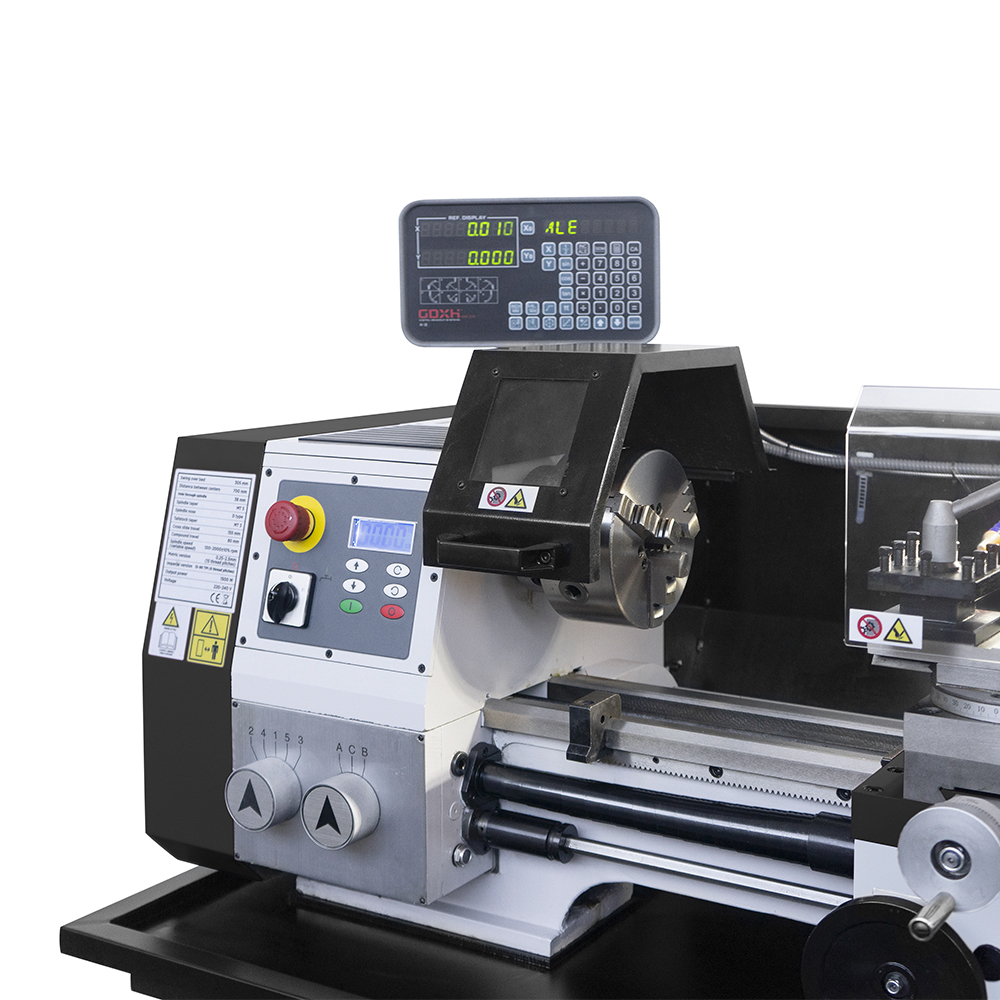

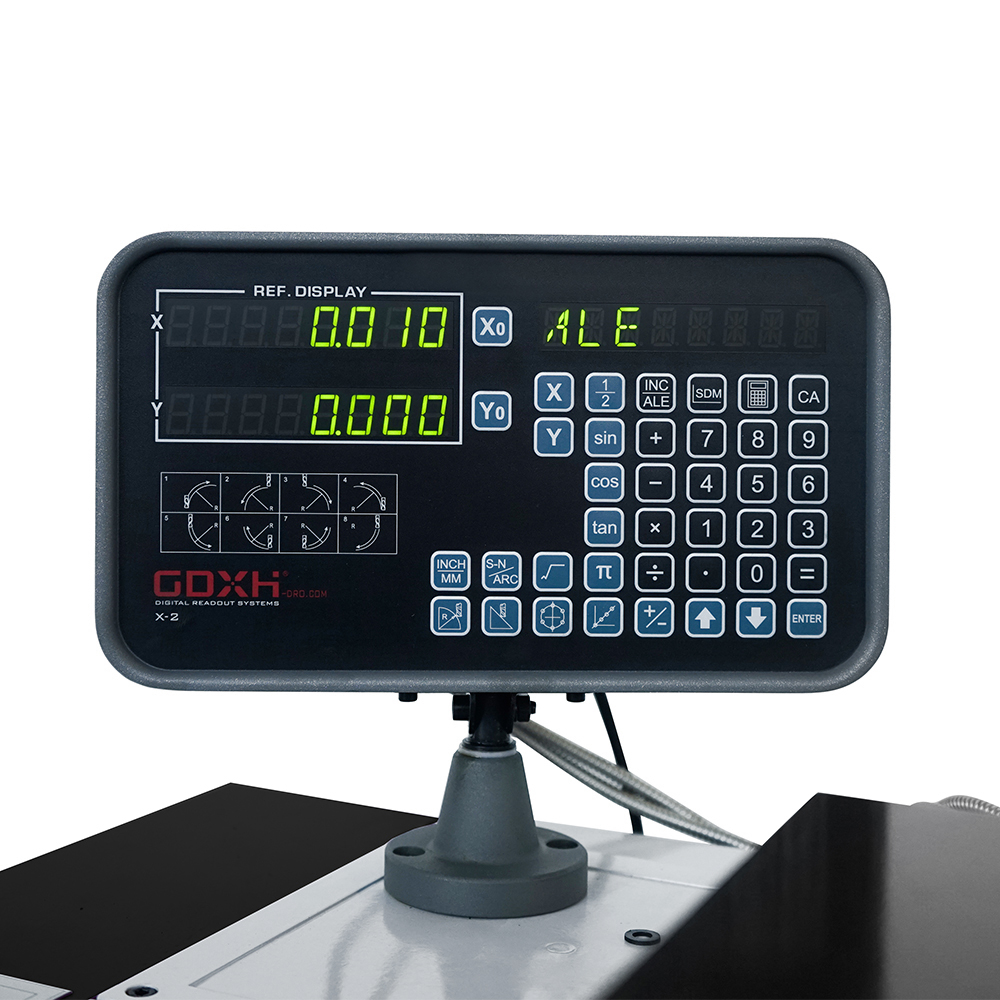

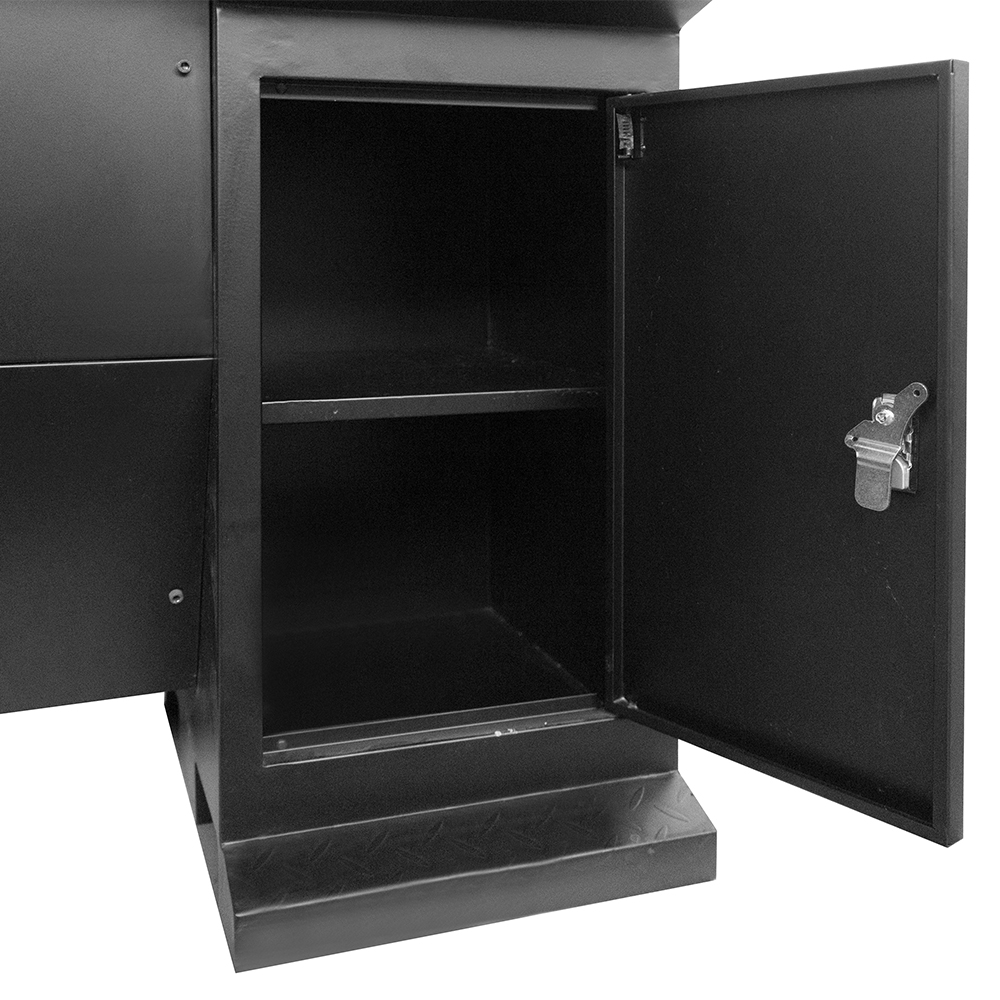

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 2 assi (X e Z) con precisioni fino a 0.5 μm. Il mandrino, così come la torretta portautensile, sono provvisti di ripari in policarbonato e lamiera nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada LED. Sempre di serie, il tornio per metalli SOGI MP3-750D è fornito di un pratico basamento in lamiera costituito da un vassoio di raccolta fluidi da taglio che poggia su due vani, uno adibito al contenimento di serbatoio e pompa del refrigerante, l'altro utilizzabile per lo stoccaggio di attrezzi da lavoro (e non solo!).

A corredo della macchina sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità).

Caratteristiche tecniche del tornio SOGI MP3-750D

  • Distanza tra le punte: 750 mm
  • Altezza punte: 150 mm
  • Diametro massimo tornibile sul banco: 300 mm
  • Diametro massimo tornibile sul carro: 210 mm
  • Diametro massimo tornibile sulla slitta trasversale: 170 mm
  • Diametro foro mandrino (passaggio barra): 38 mm
  • Diametro mandrino (autocentrante 3+3): 160 mm
  • Attacco mandrino: Camlock D1-4 (CM 5)
  • Conicità contropunta: CM 3
  • Corsa cannotto contropunta: 80 mm
  • Angolo di rotazione torretta portautensile: ± 90°
  • Sezione massima utensile torretta: 14 mm
  • Avanzamenti trasversali (asse X): 0,015 ÷ 0,15 mm/giro
  • Avanzamenti longitudinali (asse Z): 0,03 ÷ 0,3 mm/giro
  • Divisione volantino slitta trasversale/carrellino: 0,025 mm
  • Divisione volantino cannotto contropunta: 0,05 mm
  • Divisione volantino carro: 0,4 mm
  • Filettatura Metrica (n° 15): 0,25 ÷ 2,5 mm
  • Filettatura Whitworth (n° 10): 12 ÷ 96 TPI
  • Motore mandrino: 1,5 kW
  • Pompa del refrigerante: 40 W
  • Velocità di rotazione mandrino: 100 - 2000 giri/min
  • Corsa massima slitta trasversale: 150 mm
  • Corsa massima carro longitudinale: 650 mm
  • Corsa massima carrellino: 80 mm
  • Potenza nominale macchina: 1,6 kW
  • Tensione di alimentazione: 230 V
  • Frequenza di alimentazione: 50 Hz
  • Peso macchina + basamento (senza imballo): 300 kg
  • Dimensioni d'ingombro macchina + basamento (senza imballo): 1650 x 600 x 1500H mm

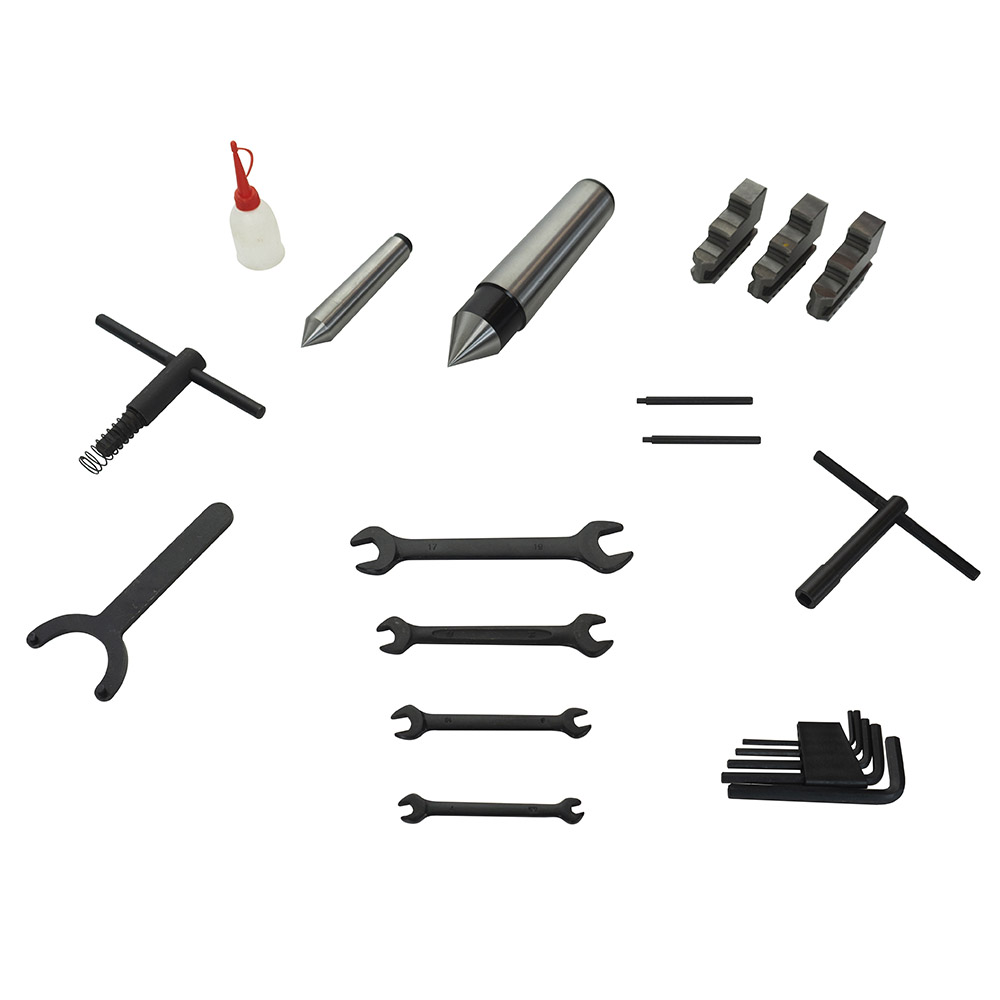

In dotazione

  • N° 1 mandrino autocentrante 3+3 griffe, Ø 160 mm
  • N° 1 chiave per mandrino
  • N° 1 set di brugole
  • N° 1 set di cacciaviti
  • N° 1 set di chiavi di servizio
  • N° 2 chiavi di regolazione coppia del sistema di protezione contro i sovraccarichi
  • N° 1 chiave per il serraggio utensili sulla torretta
  • N° 2 contropunte fisse
  • N° 1 visualizzatore di quote
  • N° 2 righe ottiche
  • N° 1 chiave a settore con naselli
  • N° 1 oliatore
  • N° 1 basamento di appoggio macchina
  • Garanzia: 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
