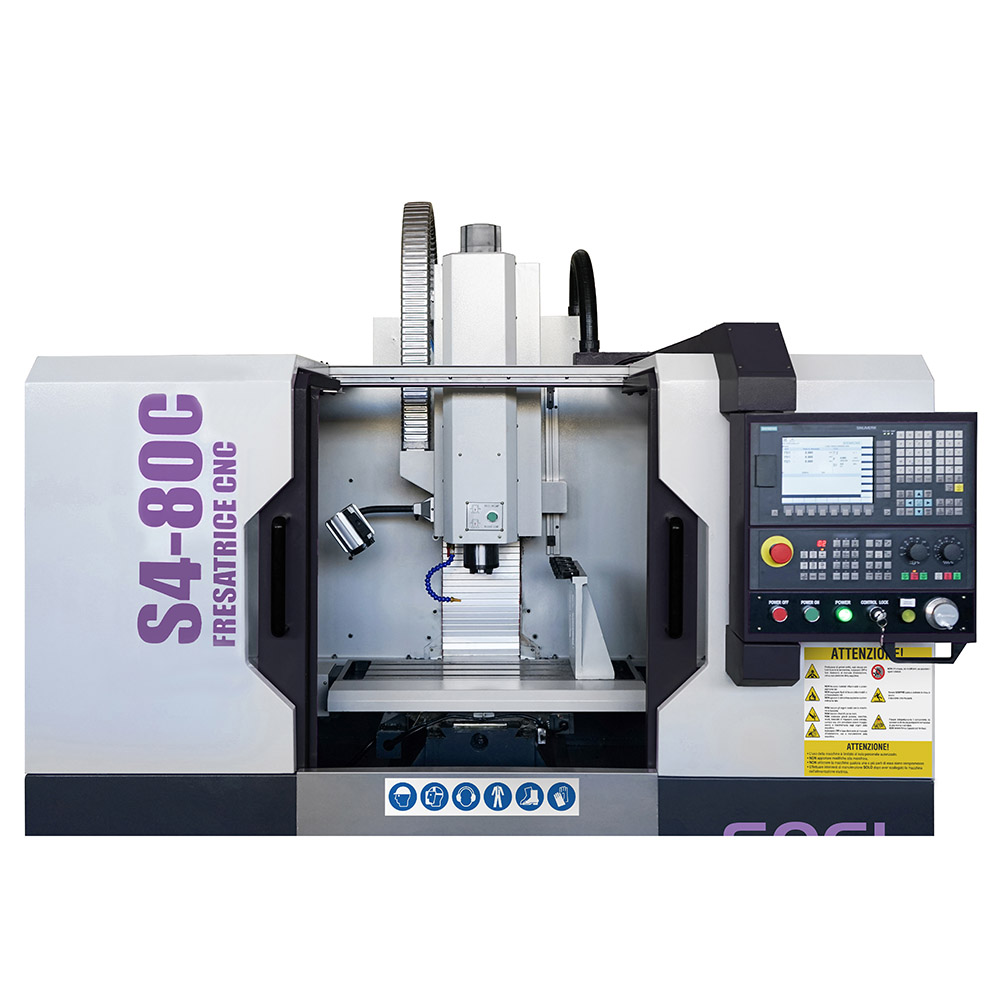

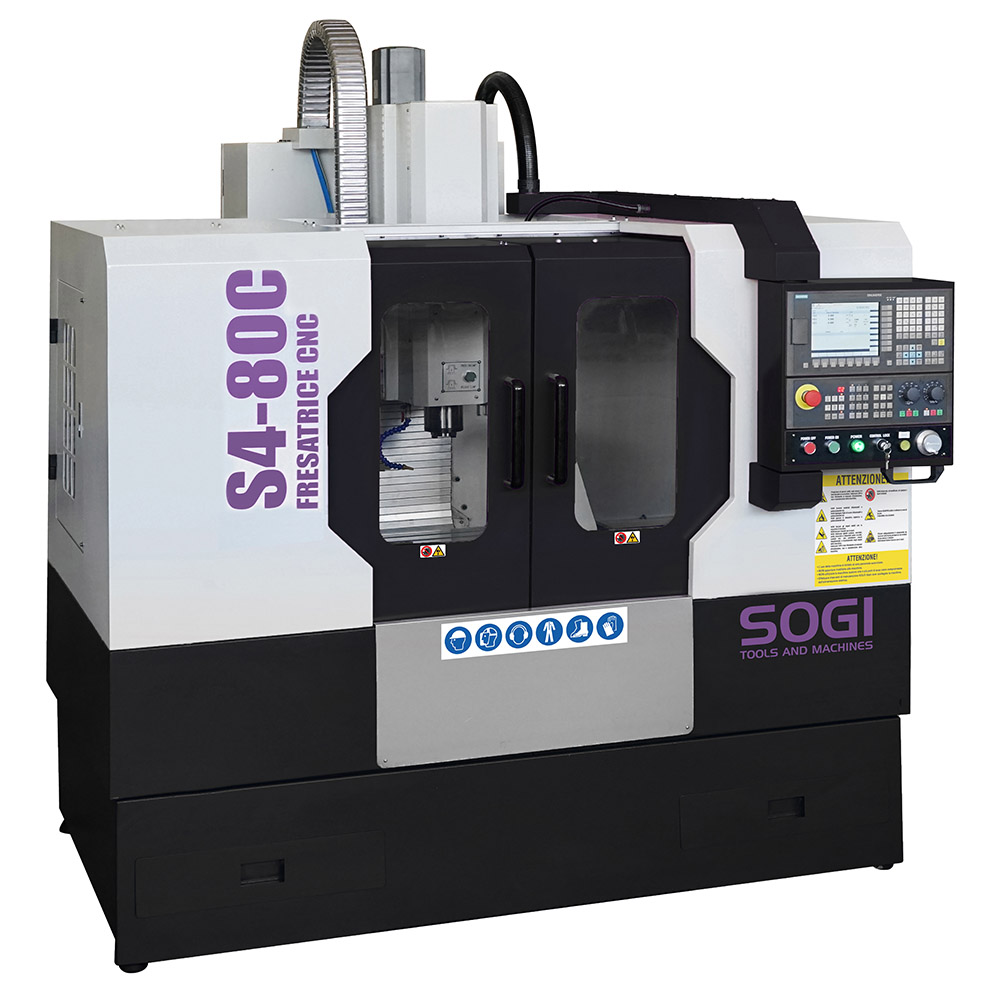

Centro di lavoro CNC SOGI S4-80C con controllo numerico SIEMENS SINUMERIK 808DA e mandrino BT 30

800SGI0179 SOGI

28990,00 (iva esclusa)
1

Description

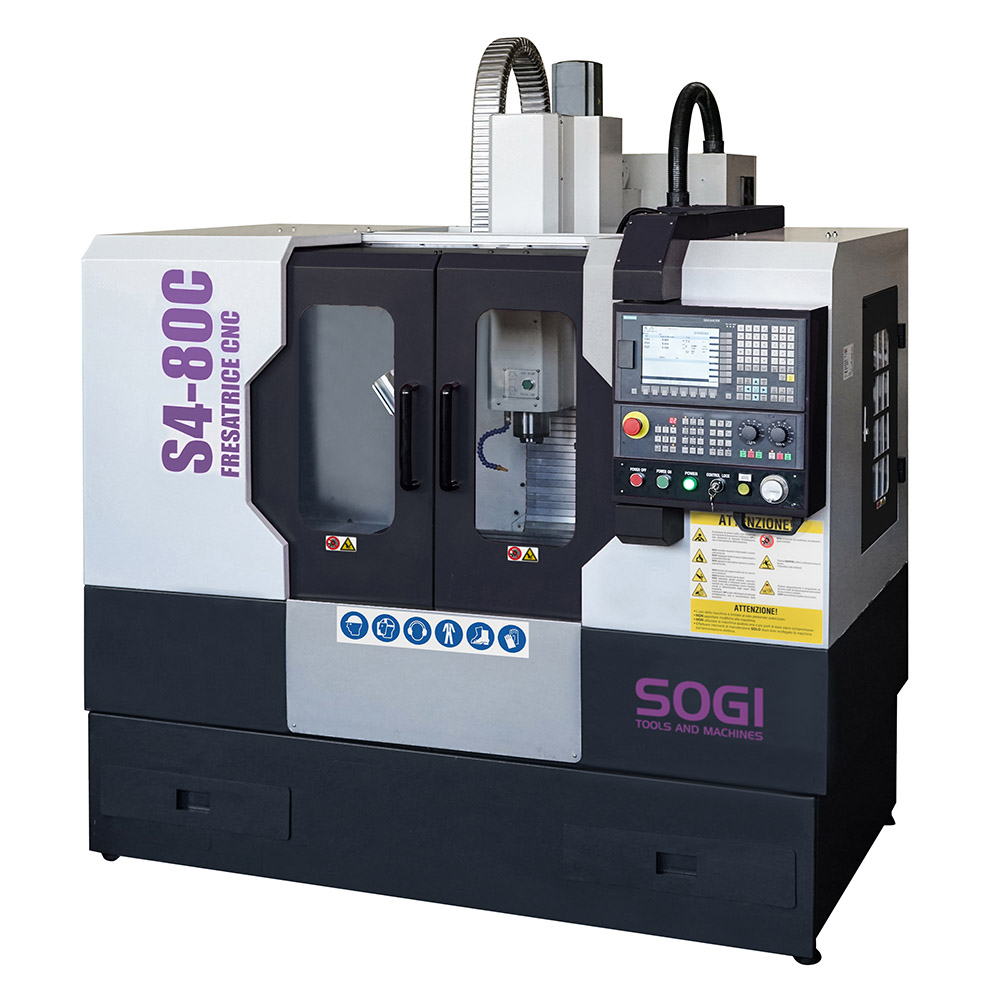

Il centro di lavoro verticale SOGI S4-80C è una macchina a controllo numerico in grado di effettuare molteplici lavorazioni su materiali metallici e leghe derivate, materiali polimerici e molto altro, tra cui forature, fresature, alesature, contornature, maschiature ecc. Grazie alla sua versatilità d’utilizzo, la macchina si presta particolarmente bene ad un impiego nel campo industriale e prototipazione per la messa a punto di componenti più o meno complessi garantendo un’elevata precisione nel risultato.

La solidità della fresatrice a controllo numerico SOGI S4-80C è garantita da una struttura in acciaio e ghisa sottoposta a successivi trattamenti di stabilizzazione e invecchiamento. Questa scelta progettuale assicura un’elevata rigidezza strutturale ed un adeguato smorzamento delle vibrazioni.

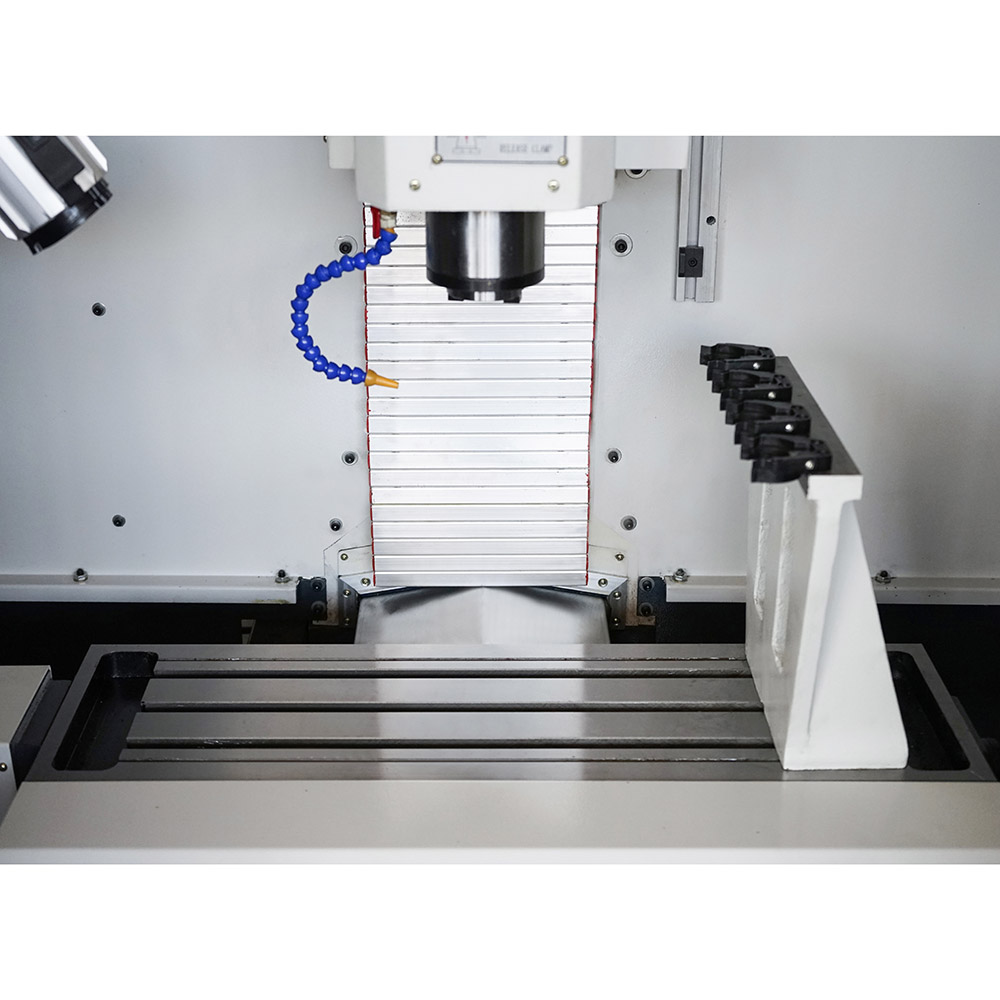

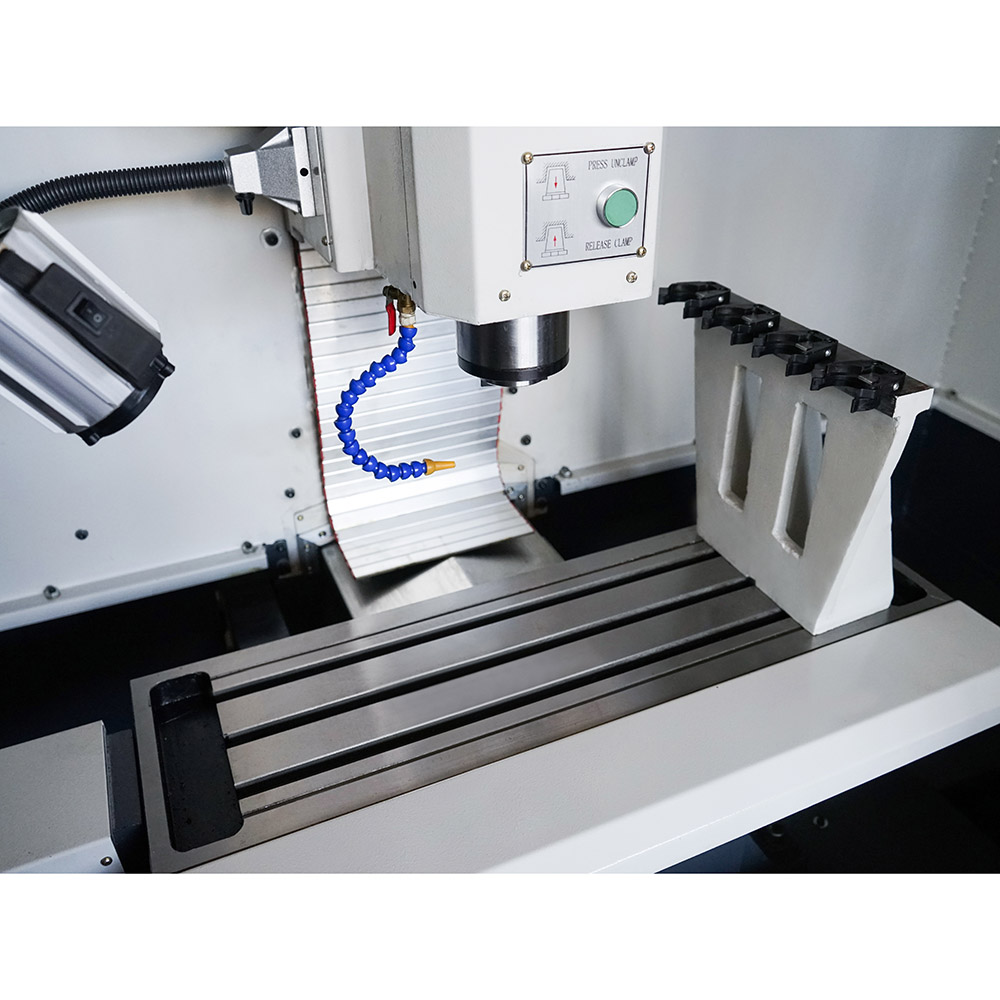

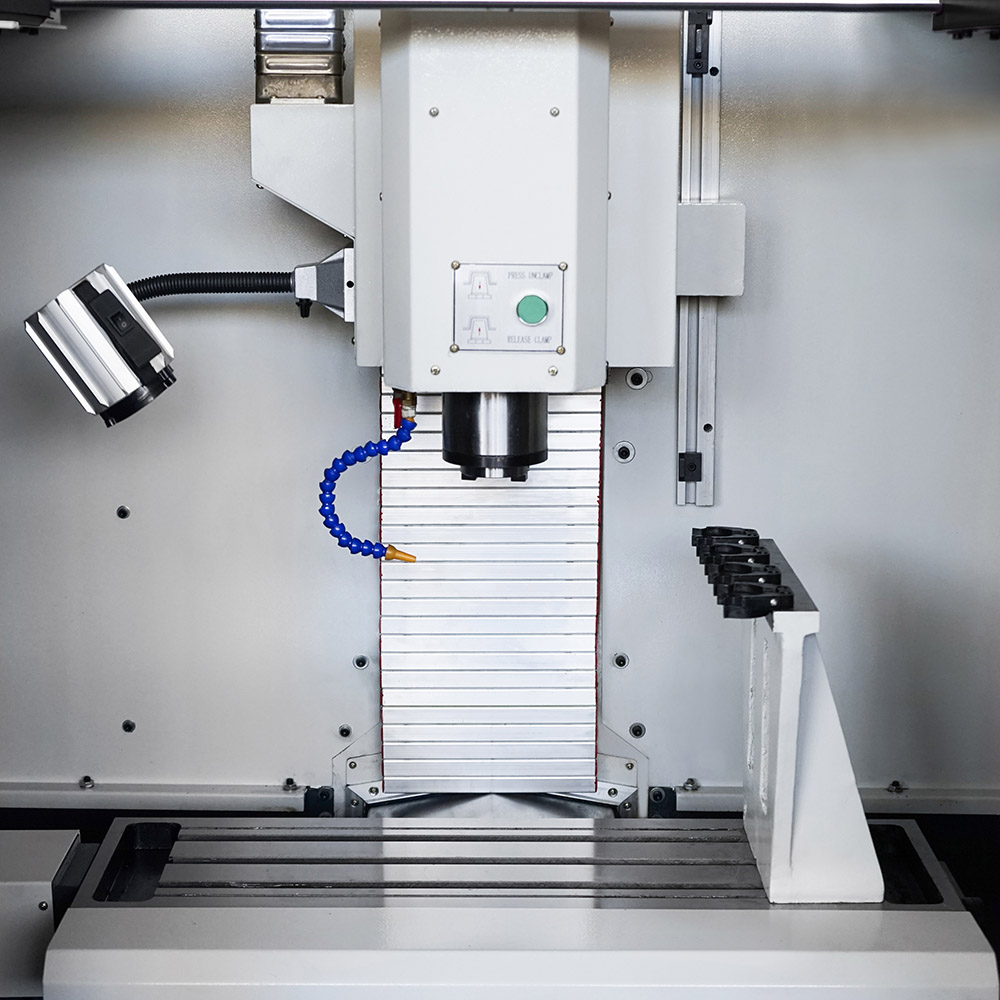

La tavola ed il gruppo testa scorrono su apposite guide a coda di rondine temprate e rettificate, trattamenti volti a preservarne le caratteristiche nel tempo, e sono azionati da servomotori AC controllati da azionamenti SIEMENS. Tale configurazione garantisce elevate performance in termini di velocità e accuratezza del posizionamento, assicurandone un’elevata ripetibilità nel tempo. Le guide, complete di lardoni conici regolabili, sono protette da carter telescopici fissi per evitare impigliamenti e infiltrazioni da sfridi della lavorazione.

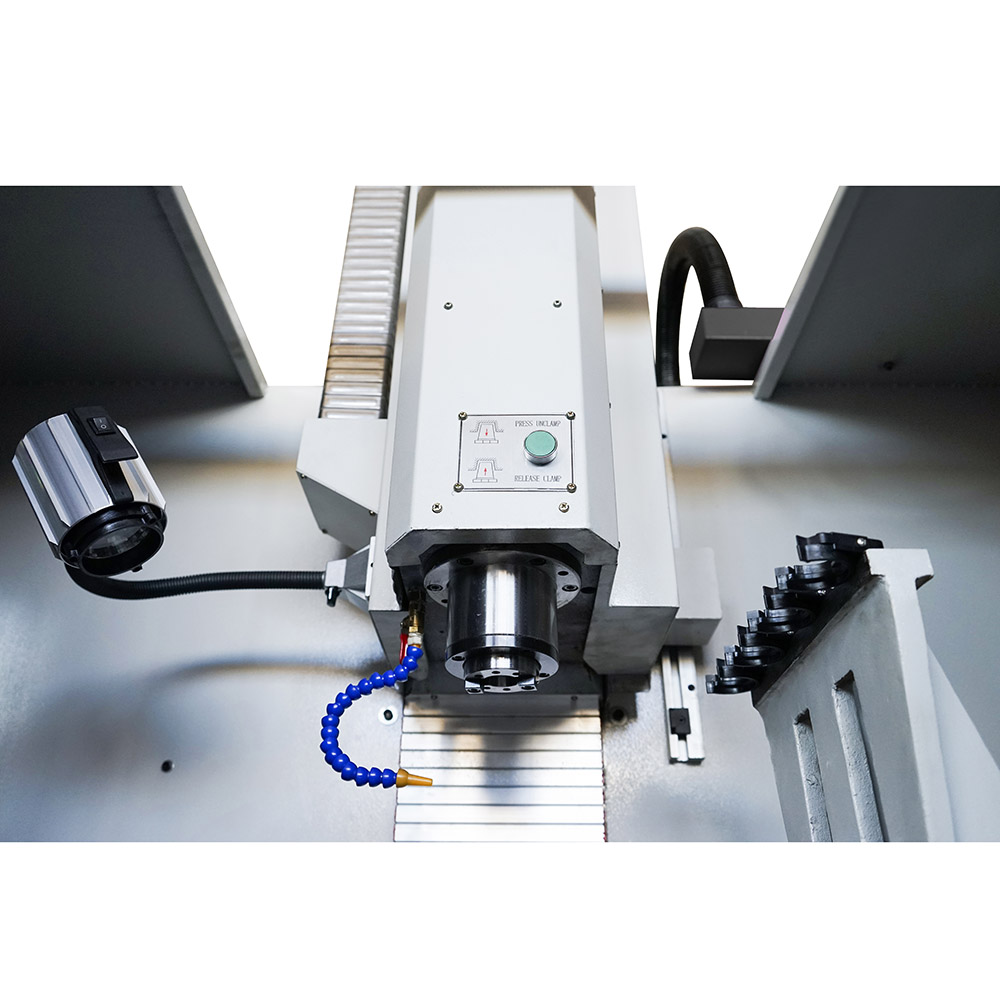

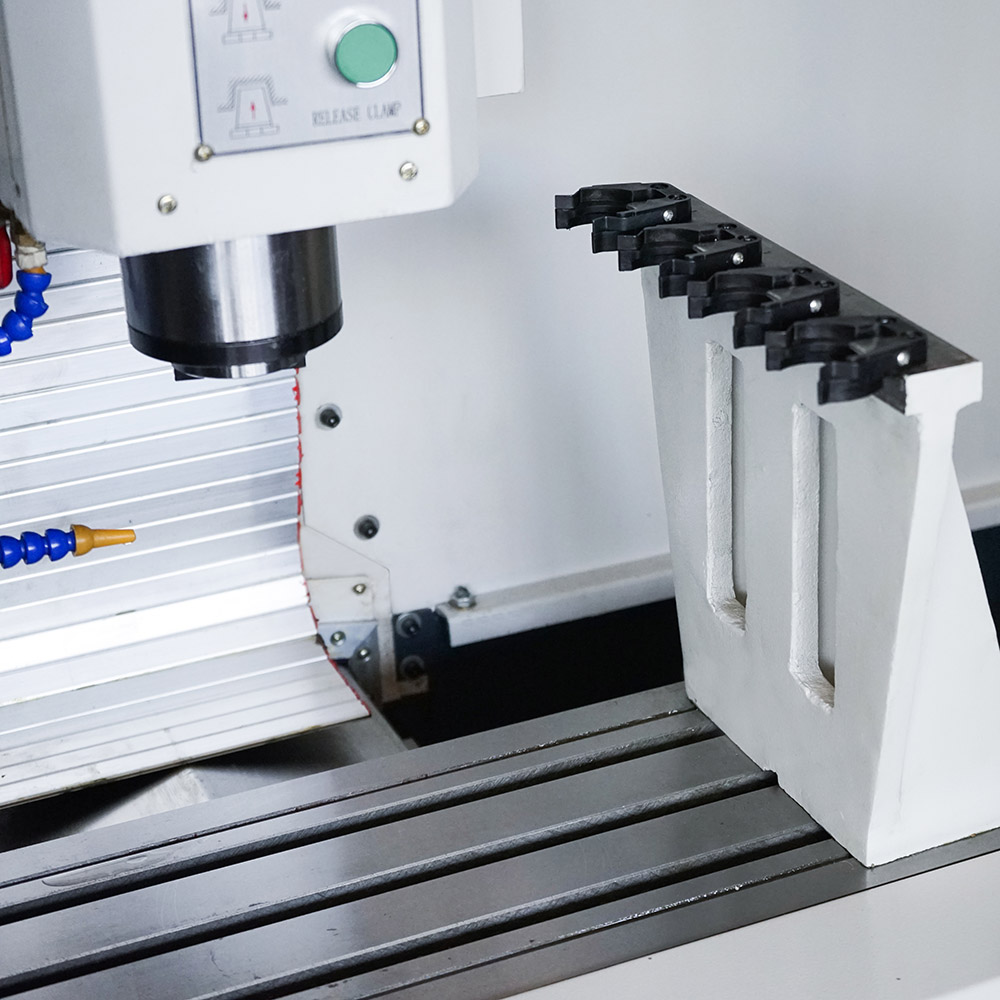

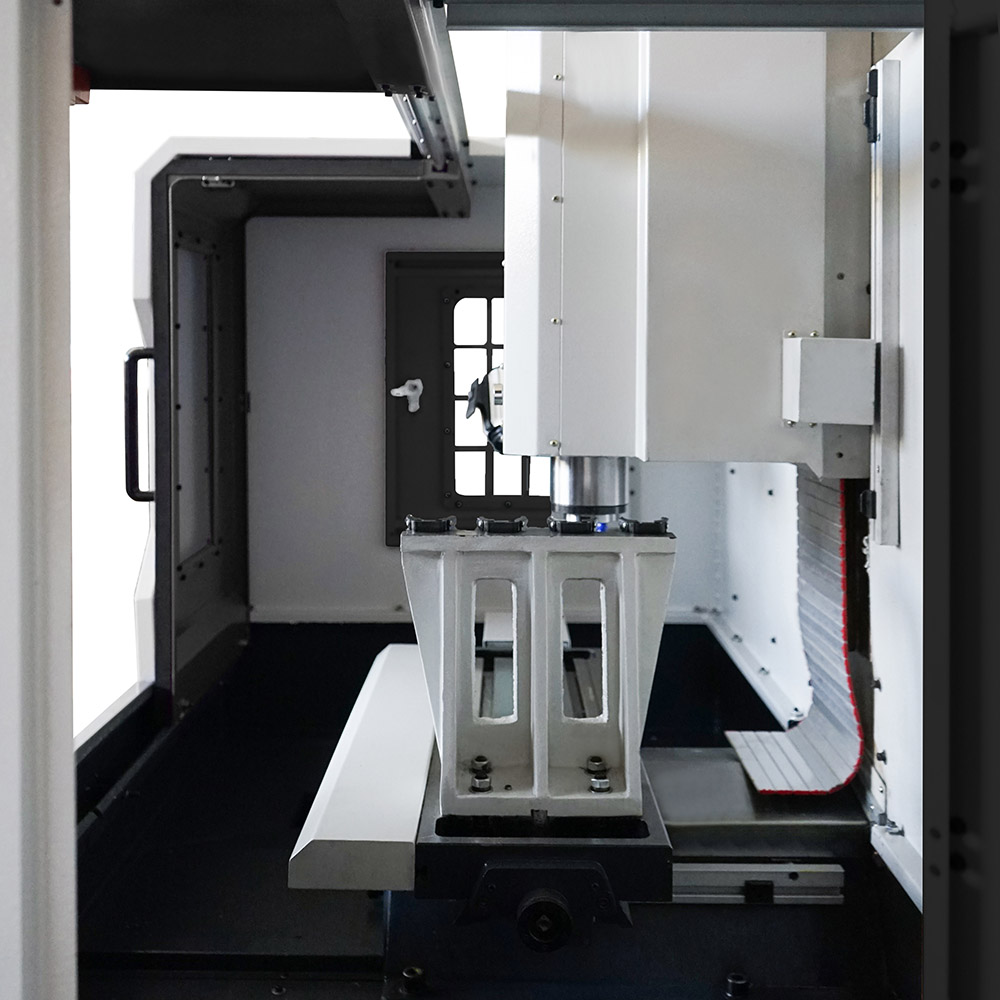

Il mandrino, di fattura Taiwanese e montato su cuscinetti conici di elevata precisione, è azionato da un motore trifase da ben 3.7 kW che consente regimi di rotazione fino a 6000 giri/min con regolazione in continuo della velocità. Il magazzino del tipo pick-up ha 4 possibili postazioni per lo stoccaggio degli utensili necessari ad ultimare la lavorazione.

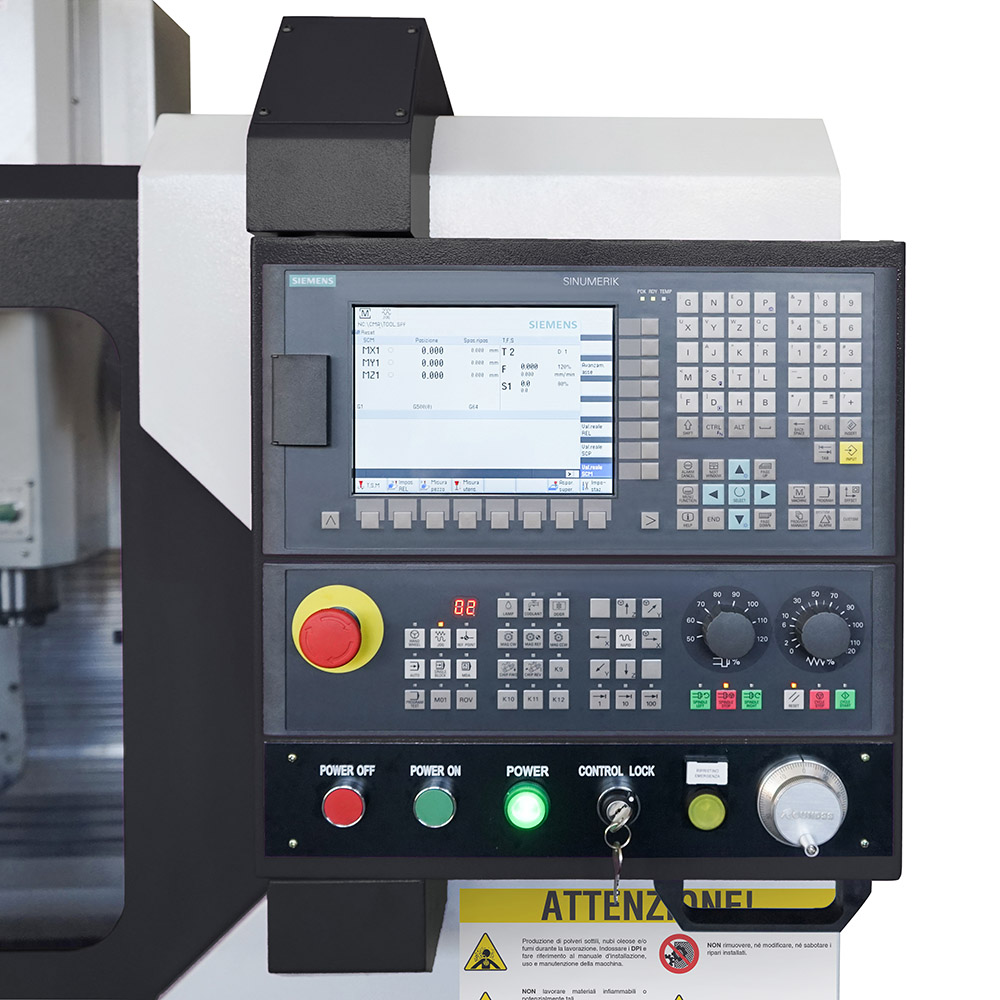

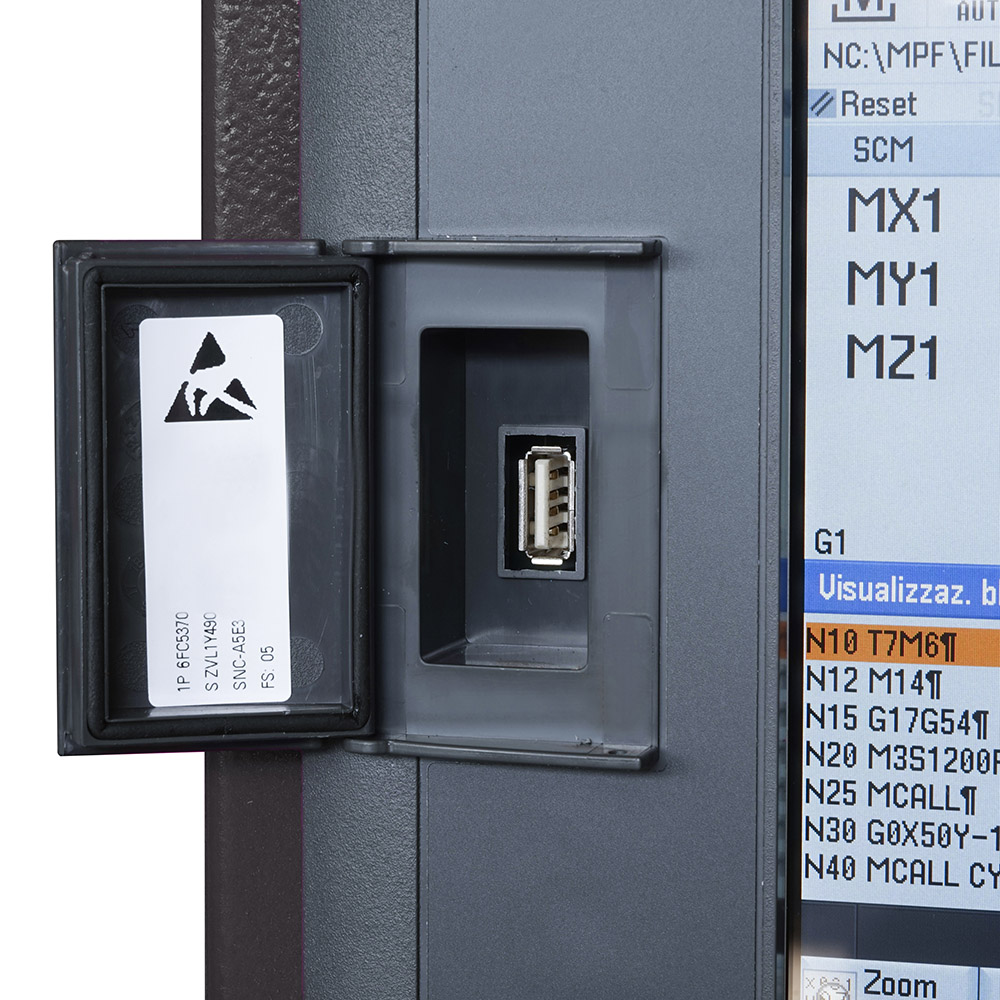

La fresatrice a controllo numerico SOGI S4-80C vanta di serie un pannello di comando con le moderne funzionalità del SIEMENS SINUMERIK 808D ADVANCED. Il pannello operatore è realizzato in pressofusione di magnesio ad alta resistenza e comprende: un display a colori da 8,4”, una tastiera CNC completa QWERTY e due interfacce, una USB, l’altra Ethernet sul frontalino.

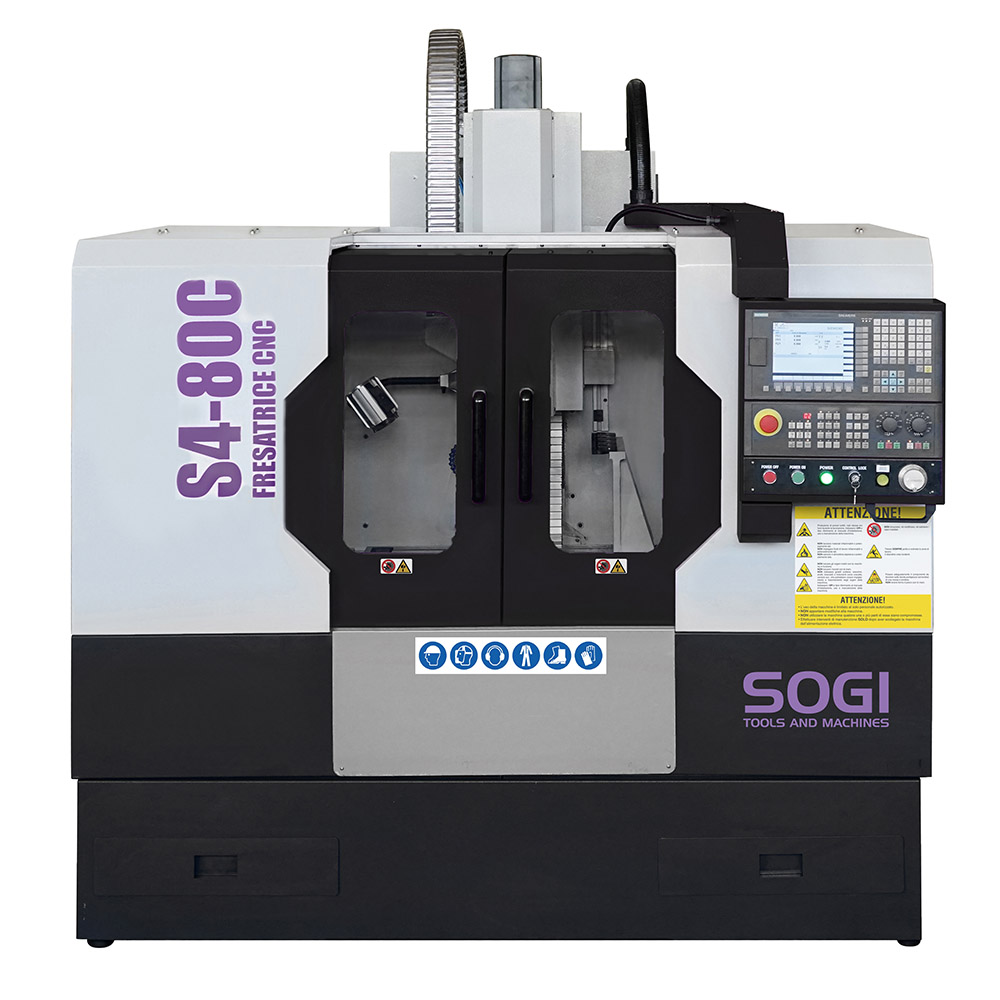

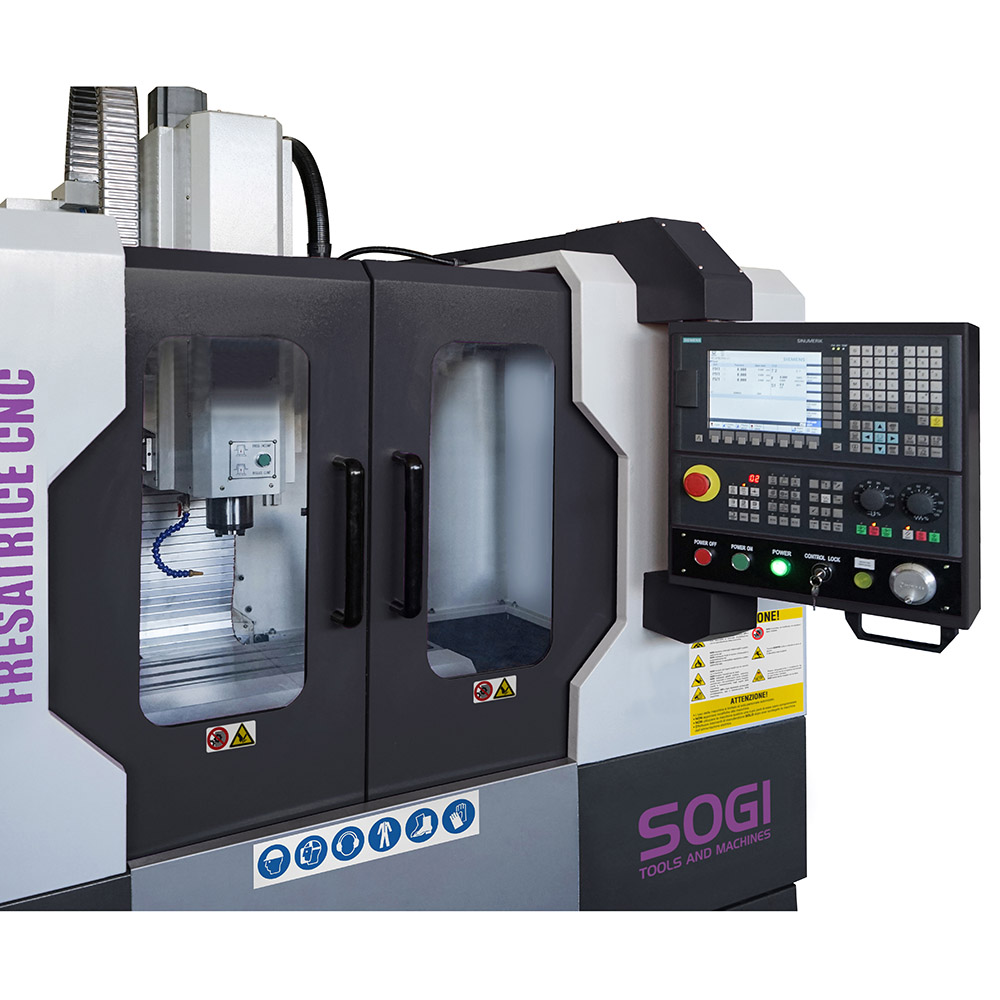

Il centro di lavoro 3 assi SOGI S4-80C è realizzato nel rispetto degli standard vigenti in materia di sicurezza: nello specifico, è completamente carenato con due porte frontali interbloccate e due finestre laterali fisse, realizzate in lamiera e policarbonato di alta qualità. Le dimensioni generose degli schermi protettivi garantiscono operazioni agevolate di carico/scarico pezzo e favoriscono l’ispezione visiva del pezzo in lavorazione.

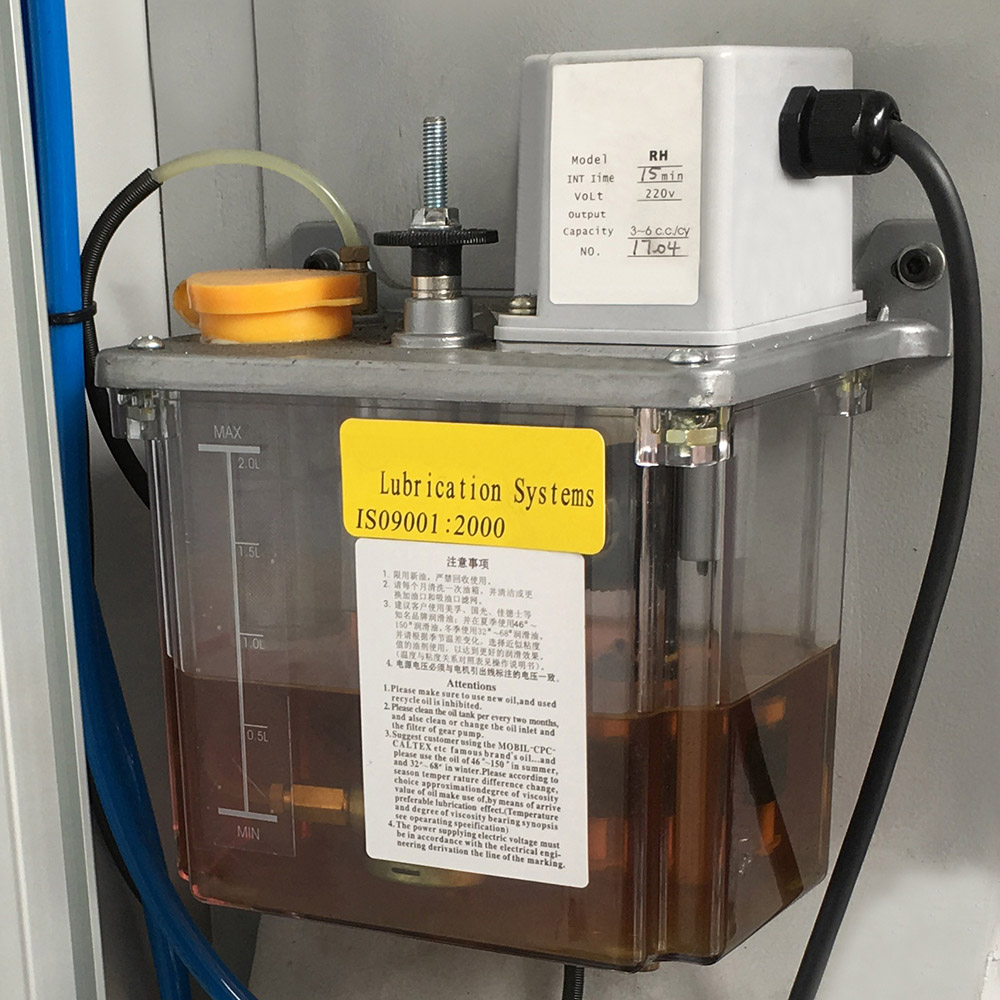

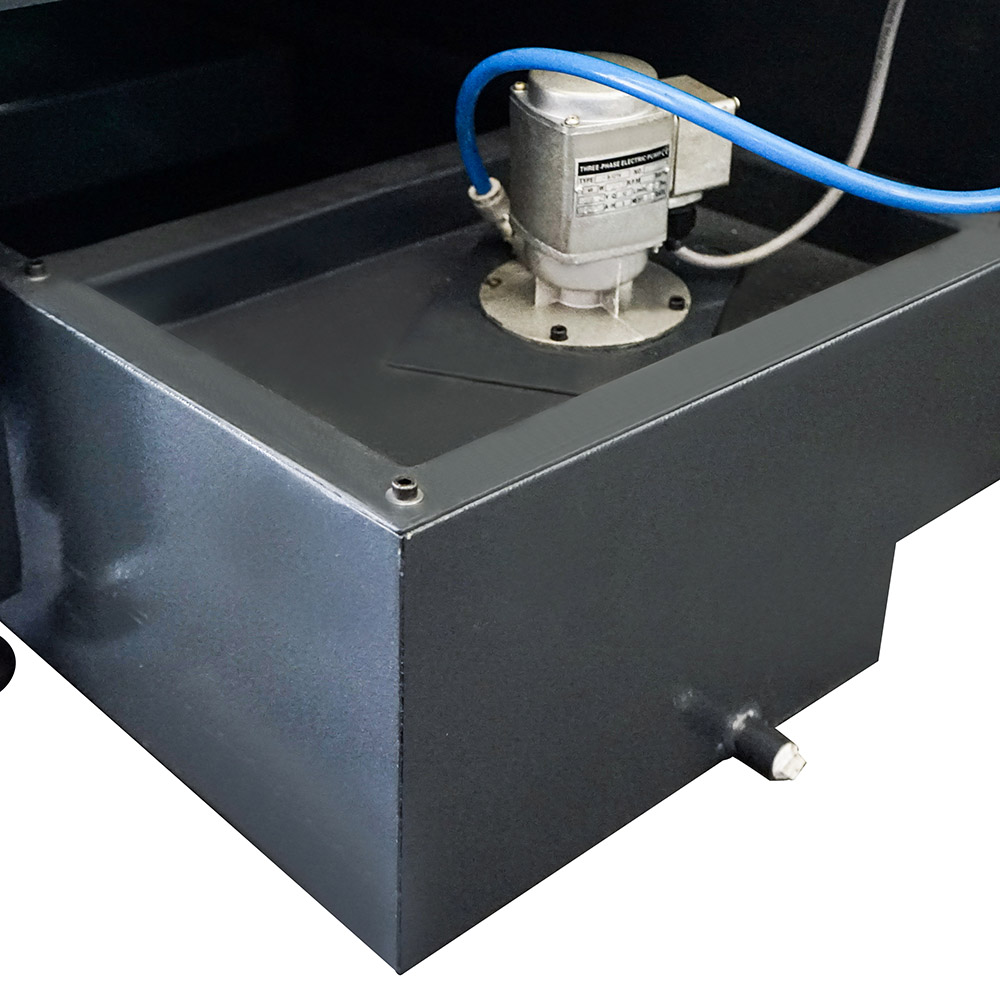

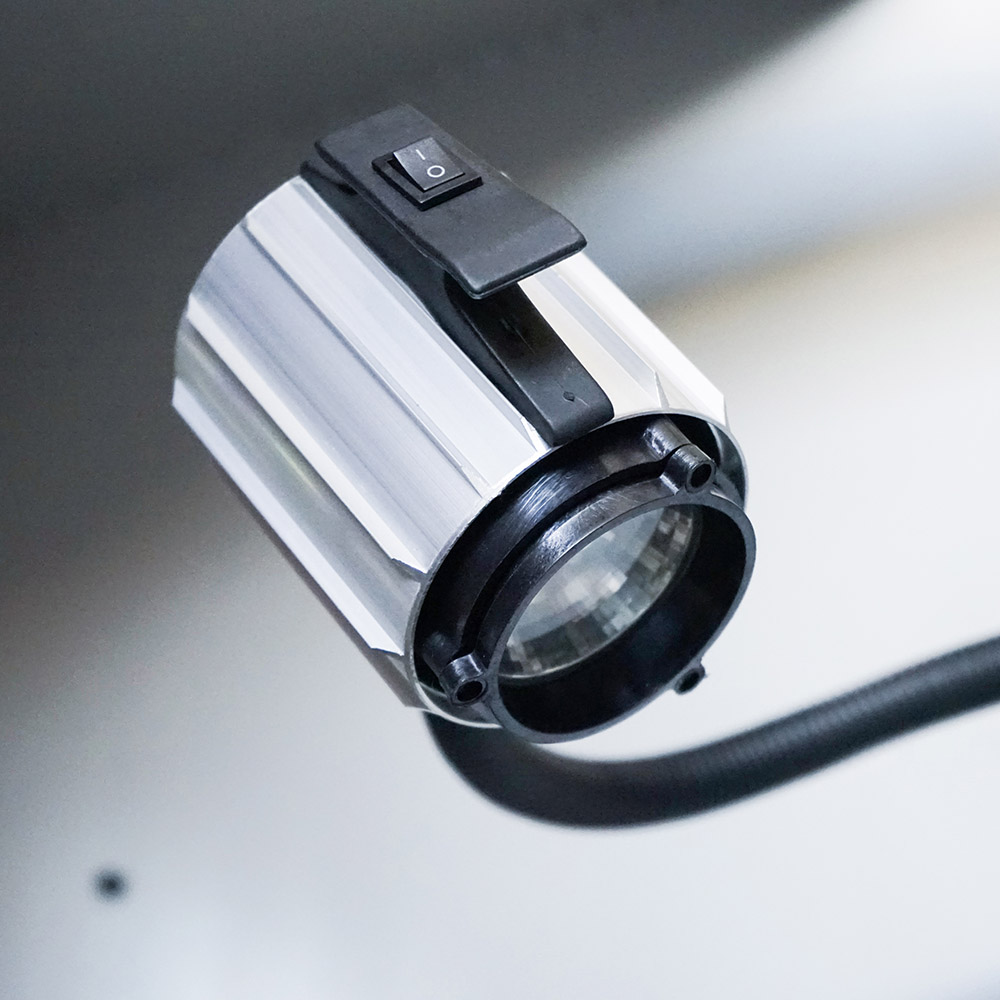

La macchina è equipaggiata di lampada, centralina di lubrificazione guide automatica ed impianto di lubrorefrigerazione, tutto di serie.

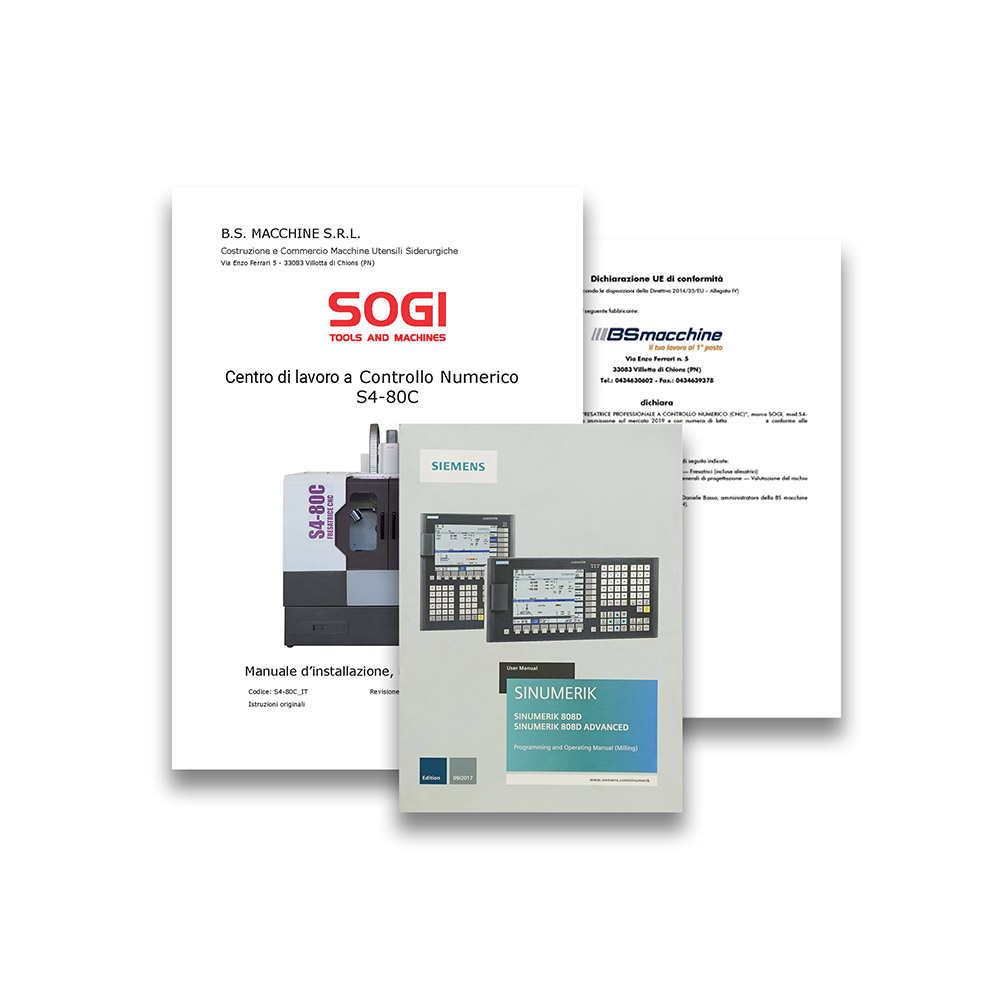

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione, manuali di programmazione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche del centro SOGI S4-80C

  • Corsa asse X (longitudinale): 440 mm
  • Corsa asse Y (trasversale): 290 mm
  • Distanza min-max naso mandrino - tavola: 45 ÷ 560 mm
  • Distanza approssimativa pavimentazione - tavola: 780 mm
  • Dimensioni tavola (L x P x H): 840 x 240 x 55 mm
  • Carico max tavola: 60 kg
  • Numero cava a T: 3
  • Larghezza cava a T: 16 mm
  • Interasse cave a T: 60 mm
  • Attacco cono mandrino: BT 30
  • Corsa asse Z (verticale): 515 mm
  • Velocità max di rotazione mandrino: 6000 giri/min
  • Distanza max asse mandrino - colonna: 298 mm
  • Avanzamenti di lavoro asse X: 6 m/min
  • Avanzamenti di lavoro asse Y: 6 m/min
  • Avanzamenti di lavoro asse Z: 6 m/min
  • Avanzamenti rapidi asse X: 10 m/min
  • Avanzamenti rapidi asse Y: 10 m/min
  • Avanzamenti rapidi asse Z: 10 m/min
  • Accuratezza del posizionamento: ± 0,04 mm
  • Ripetibilità: ± 0,02 mm
  • Potenza motore mandrino: 3,7 kW
  • Potenza motore asse X: 1,0 kW
  • Potenza motore asse Y: 1,0 kW
  • Potenza motore asse Z: 1,0 kW
  • Potenza pompa impianto refrigerante: 90 W
  • Potenza pompa impianto lubrificante: 4,5 W
  • Tipologia cambio utensile: Pick-up
  • Magazzino utensili: 4 posizioni
  • Controllo numerico: Siemens SINUMERIK 808D ADVANCED
  • Potenza nominale macchina: 7,0 kW
  • Tensione/frequenza d'alimentazione: 400/50 V/Hz
  • Dimensioni d'ingombro (L x P x H): 1910 x 2150 x 2310 mm
  • Peso netto approssimativo: 1400 kg

In dotazione

  • Garanzia 12/24 mesi

Caratteristiche e specifiche del prodotto soggette a modifiche senza preavviso.
