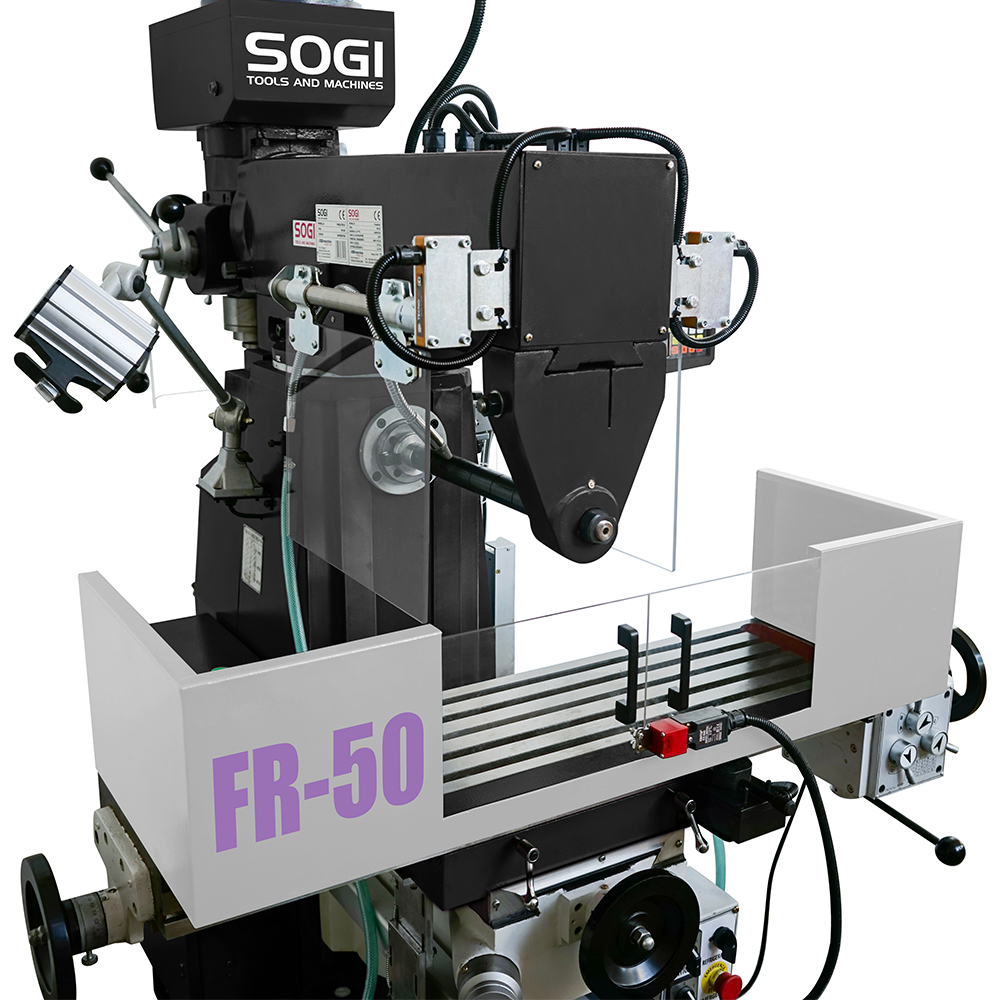

Fresatrice verticale/orizzontale SOGI FR-50 visualizzata 3 assi avanzamento automatico longitudinale

800SGI0780 SOGI

7999,00 (iva esclusa)
1

Description

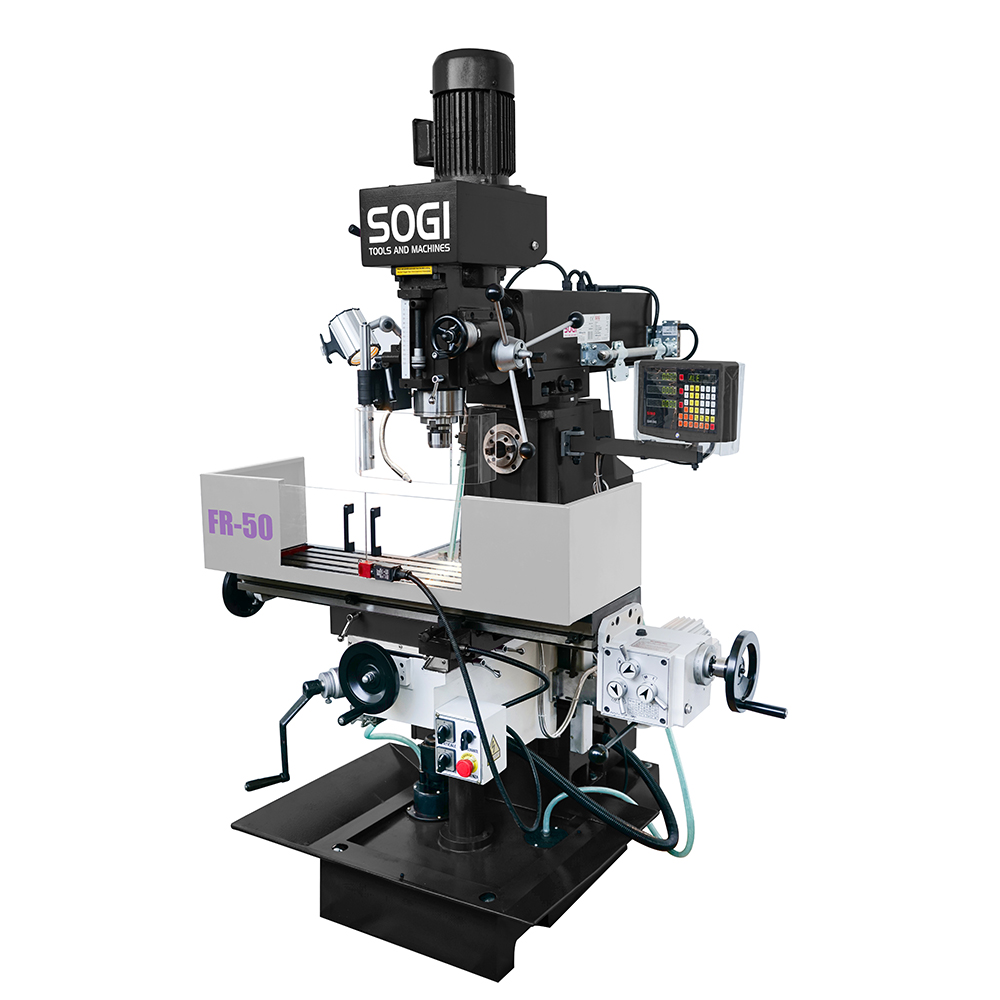

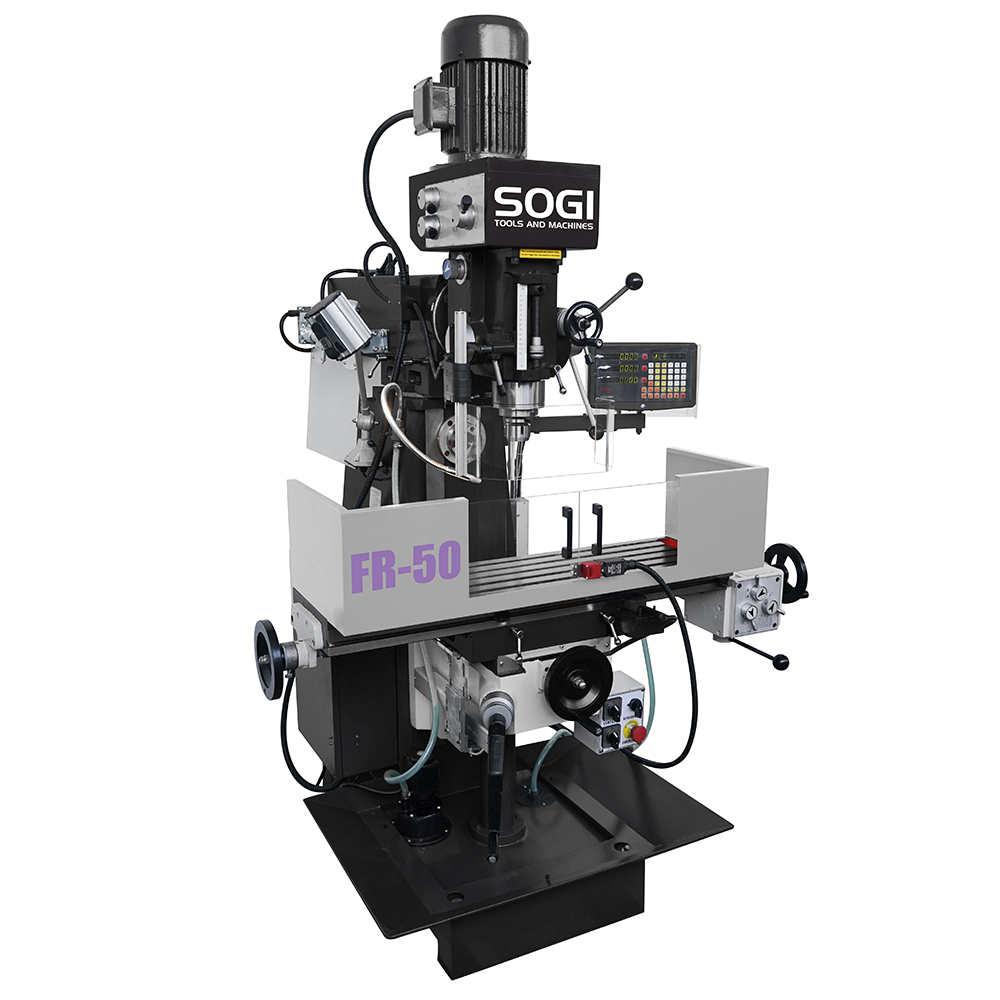

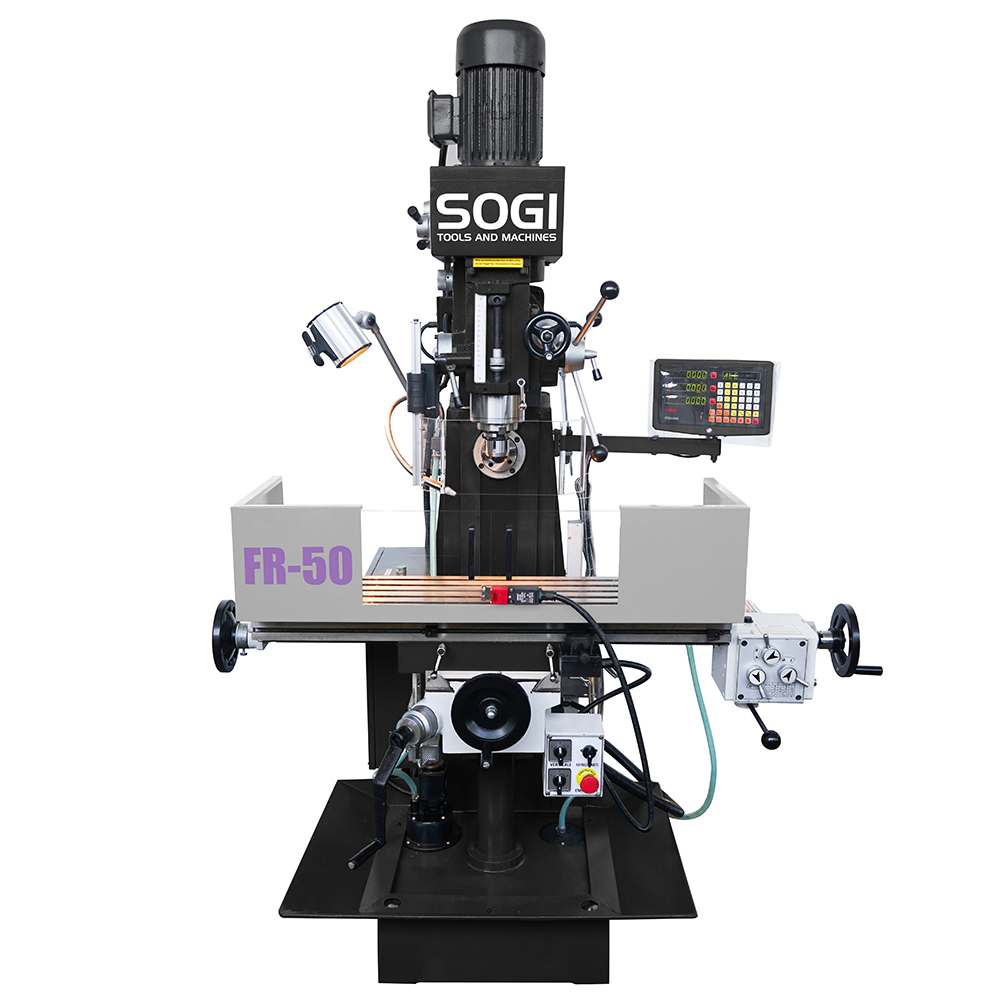

La fresatrice SOGI FR-50 è una macchina utensile tradizionale e compatta, in grado di eseguire forature, alesature e fresature (con l'ausilio di utensili a candela, ad inserto o a disco) su materiali quali ghisa e acciaio. Grazie alle molteplici funzionalità esplicabili da due mandrini, uno verticale l'altro orizzontale, la fresatrice SOGI FR-50 risponde alle più svariate esigenze lavorative.

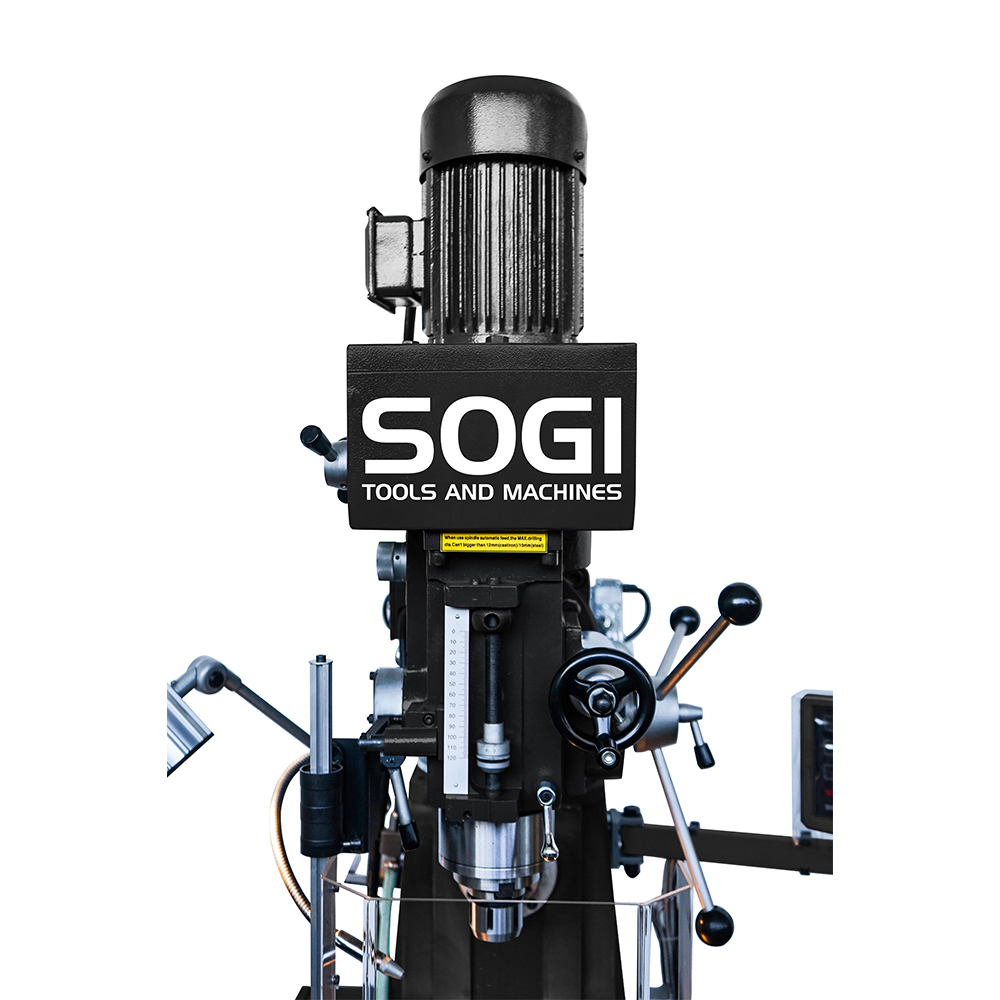

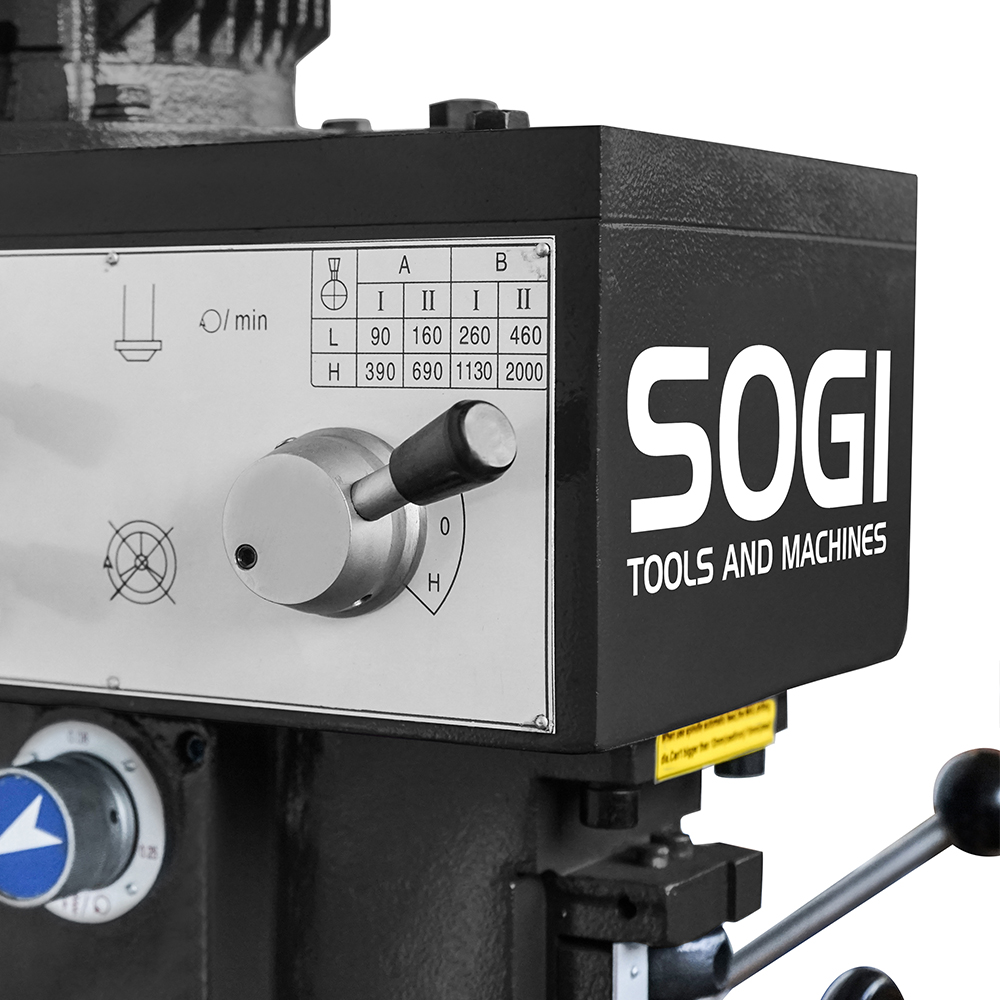

La testa della macchina è a cambio meccanico, un sistema robusto ed affidabile studiato per facilitare il passaggio dai bassi regimi di velocità (90-460 giri/min) agli alti (390-2000 giri/min). Essa è inoltre equipaggiata di fermo con nonio graduato per la regolazione della profondità di foratura. La velocità di rotazione del mandrino orizzontale, invece, è regolata mediante un sistema di cinghie e pulegge, per cui è possibile raggiungere velocità massime intorno ai 1350 giri/min.

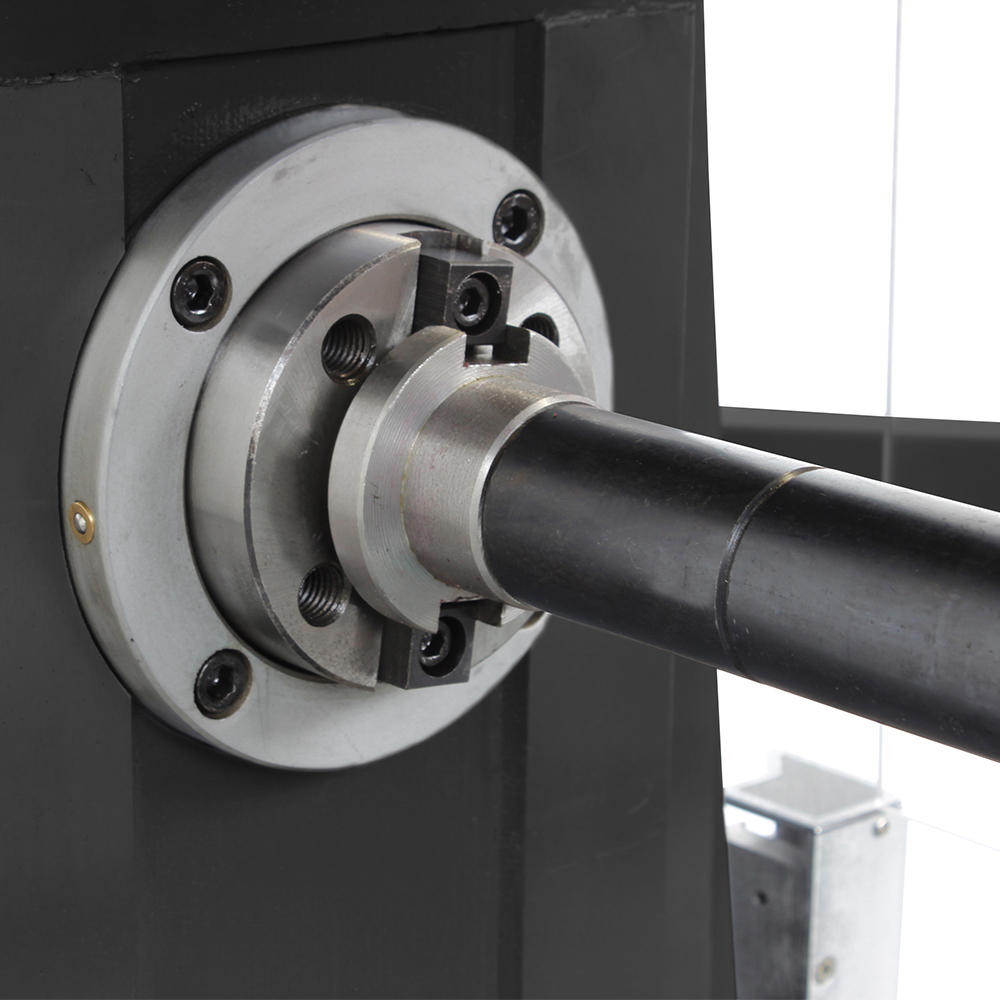

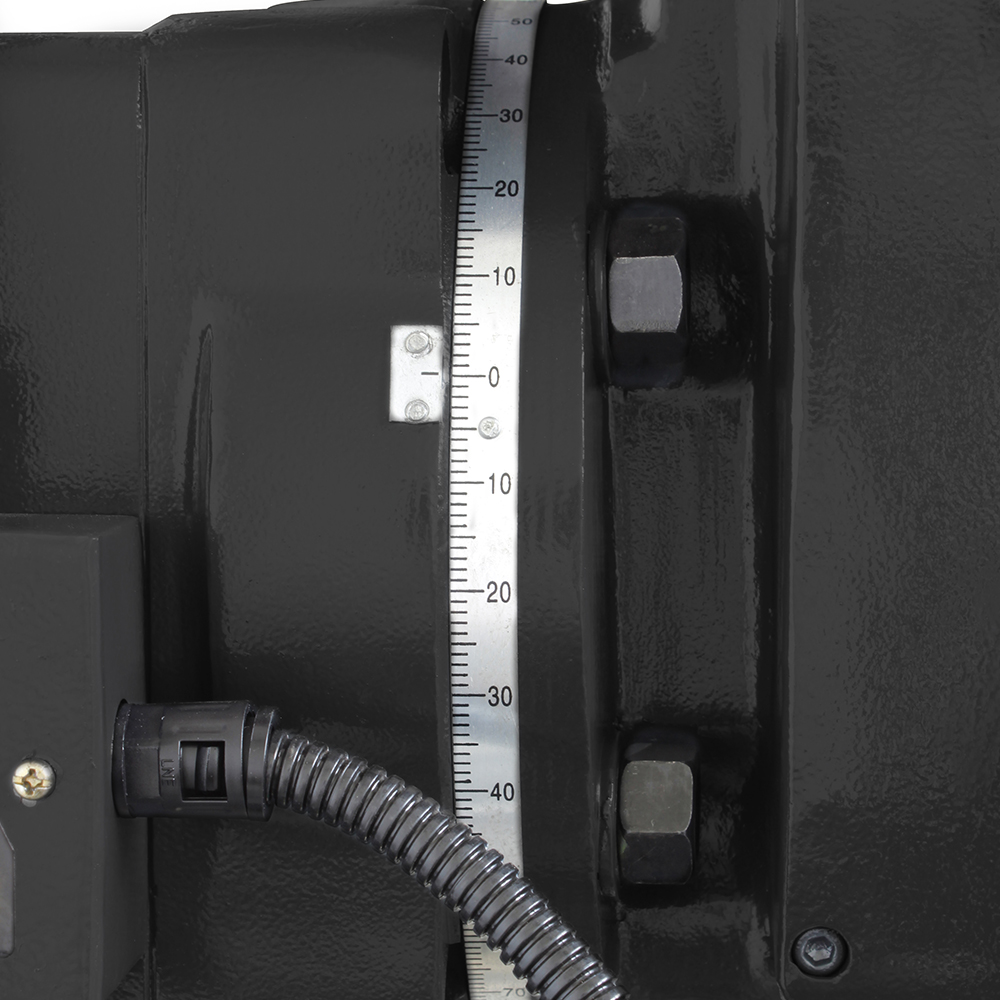

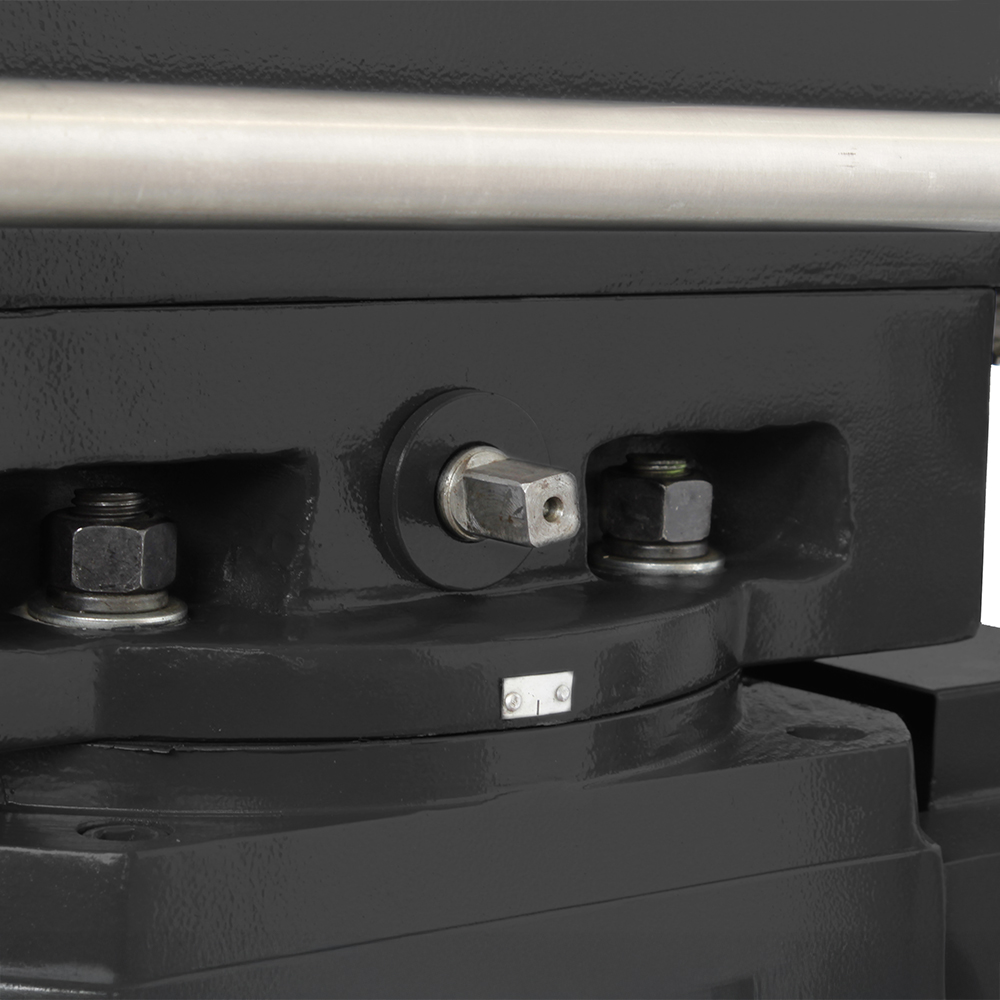

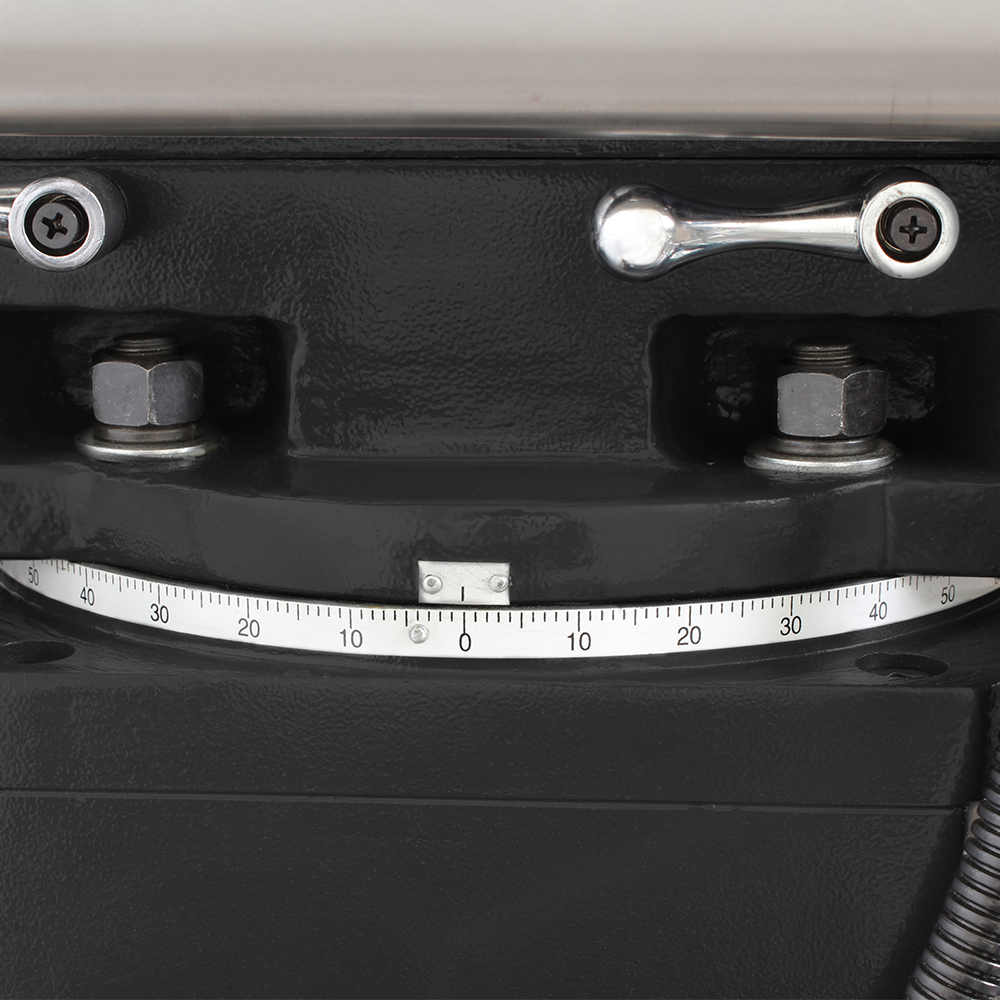

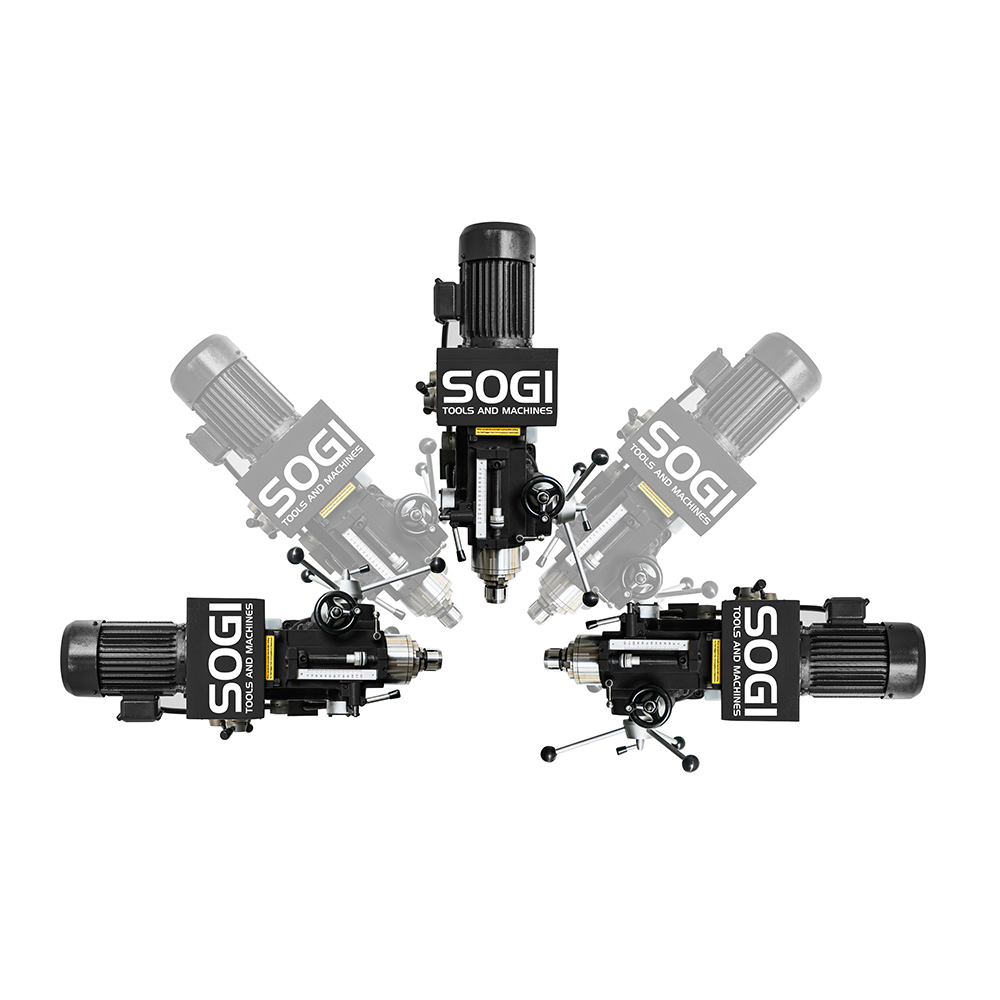

La testa della fresatrice è inclinabile di ± 90° rispetto all'asse trasversale; inoltre, a seconda delle necessità di lavorazione, la testa può essere ruotata di ± 180° rispetto l'asse verticale. L'attacco del mandrino verticale è di tipo ISO 40 (tirante pneumatico OPZIONALE). L'attacco del mandrino orizzontale è anch'esso di tipo ISO 40 con tirante di bloccaggio e supporto frontale con alberi per fresature con utensili a disco.

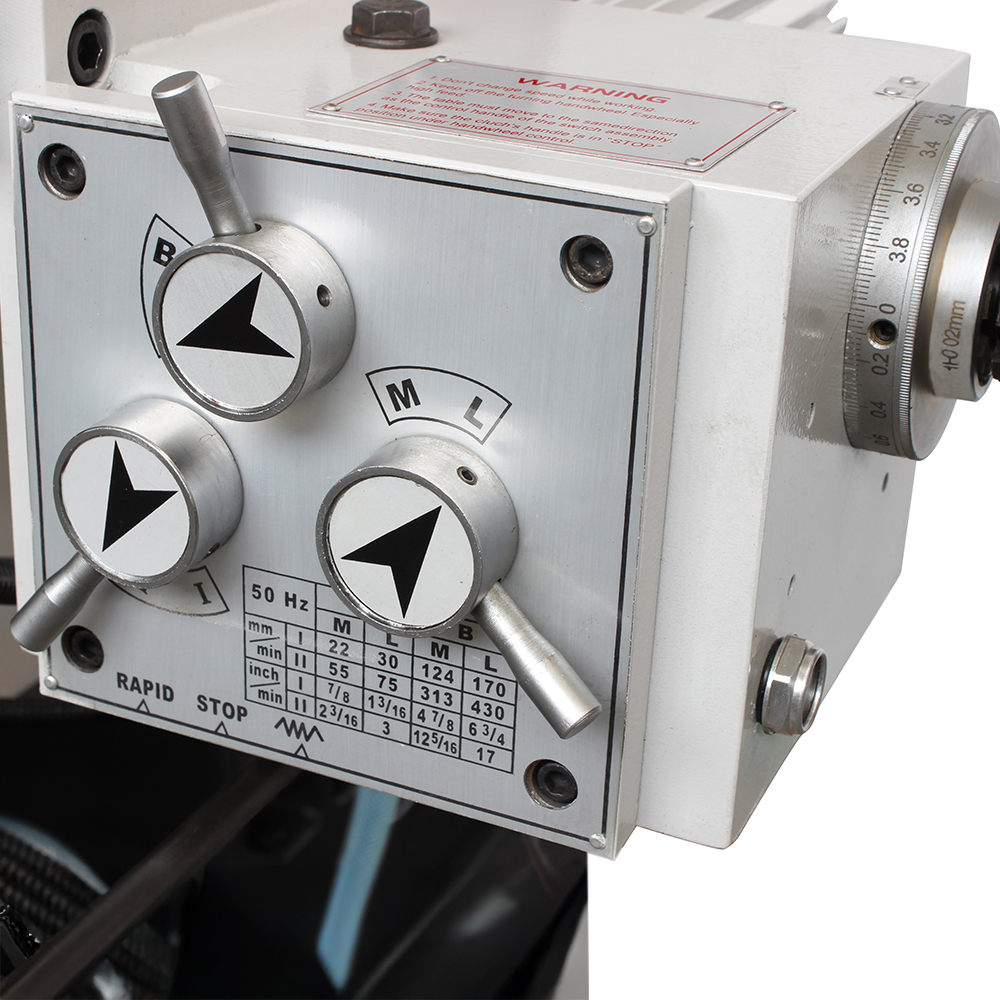

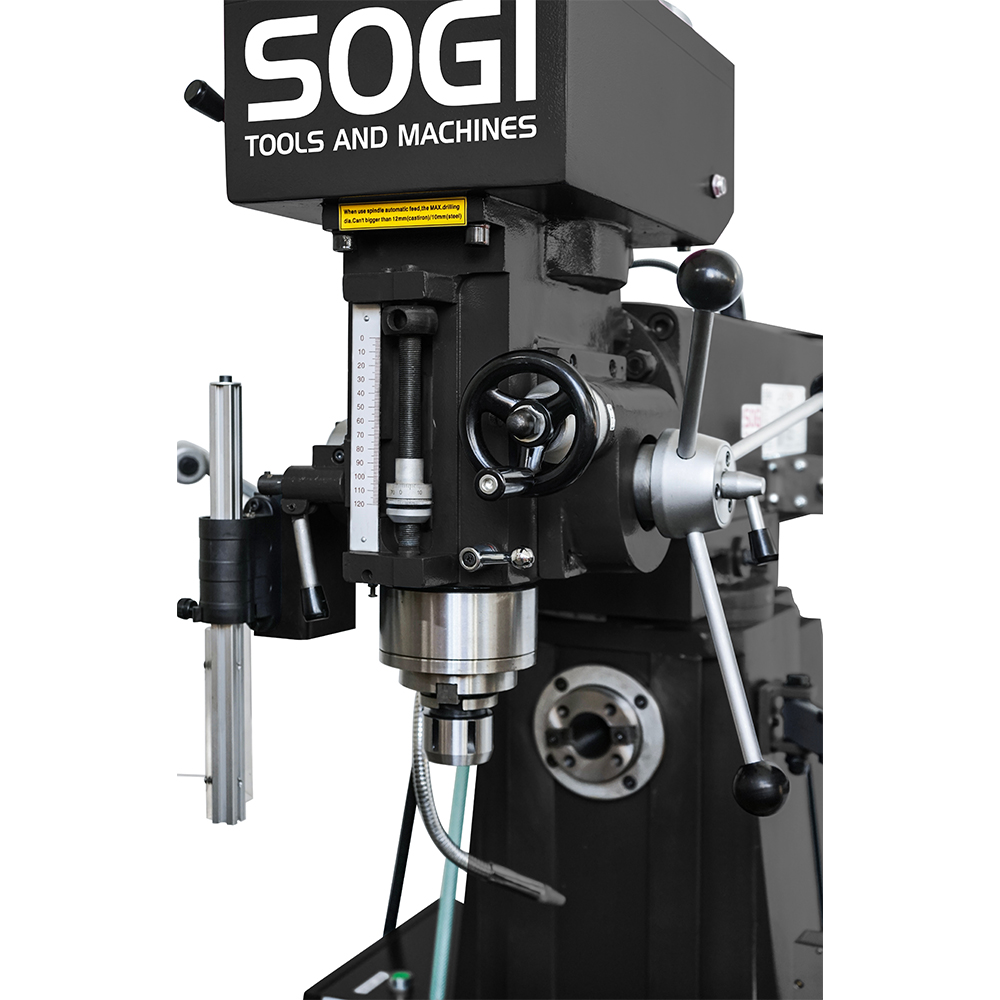

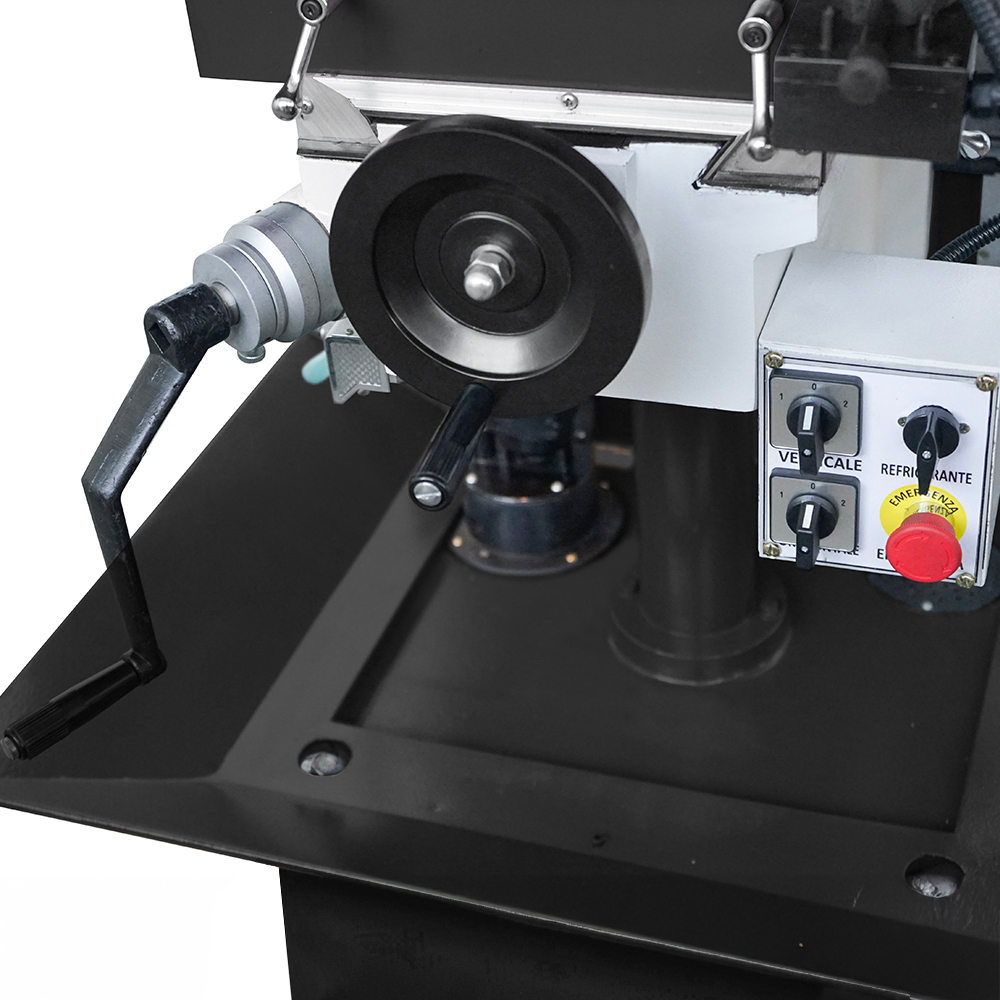

La fresatrice 800SGI0780 è provvista di avanzamento automatico longitudinale della tavola (asse X), garantito da apposito motoriduttore a ingranaggi in bagno d'olio con velocità settabili per mezzo di pratiche leve. Gli avanzamenti trasversale (asse Y) della tavola e verticale (asse Z) della testa sono attuabili grazie a volantini concepiti ad hoc. Inibendo la rotazione del volantino disposto lateralmente alla testa, si realizza la discesa micrometrica automatica del cannotto con un'escursione di 120 mm.

Le guide di scorrimento a coda di rondine sono rettificate e indurite, trattamenti volti ad aumentare durezza e durabilità dell'acciaio. La presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità. La struttura è realizzata in ghisa meehanite fusa in blocco integrale ed è rivestita con uno strato di vernice bicomponente, atta ad aumentarne la resistenza all'abrasione ed agli agenti chimici.

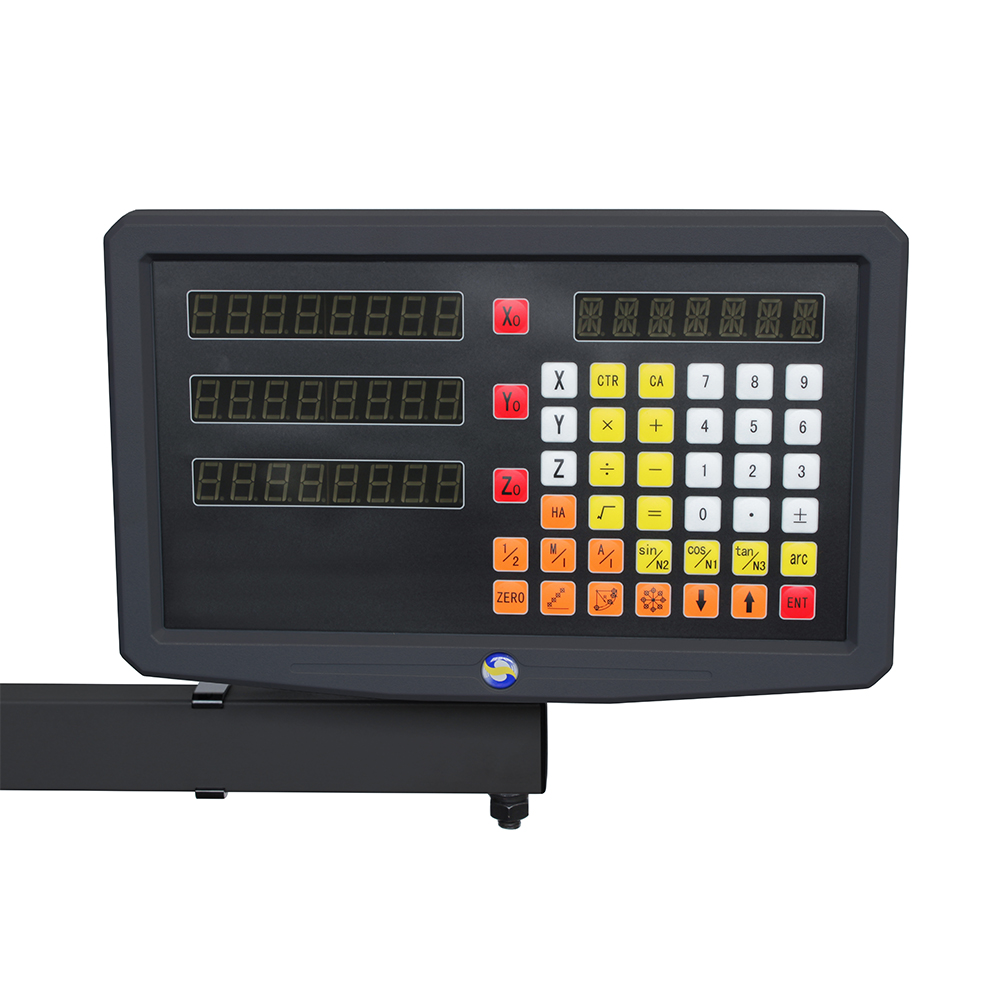

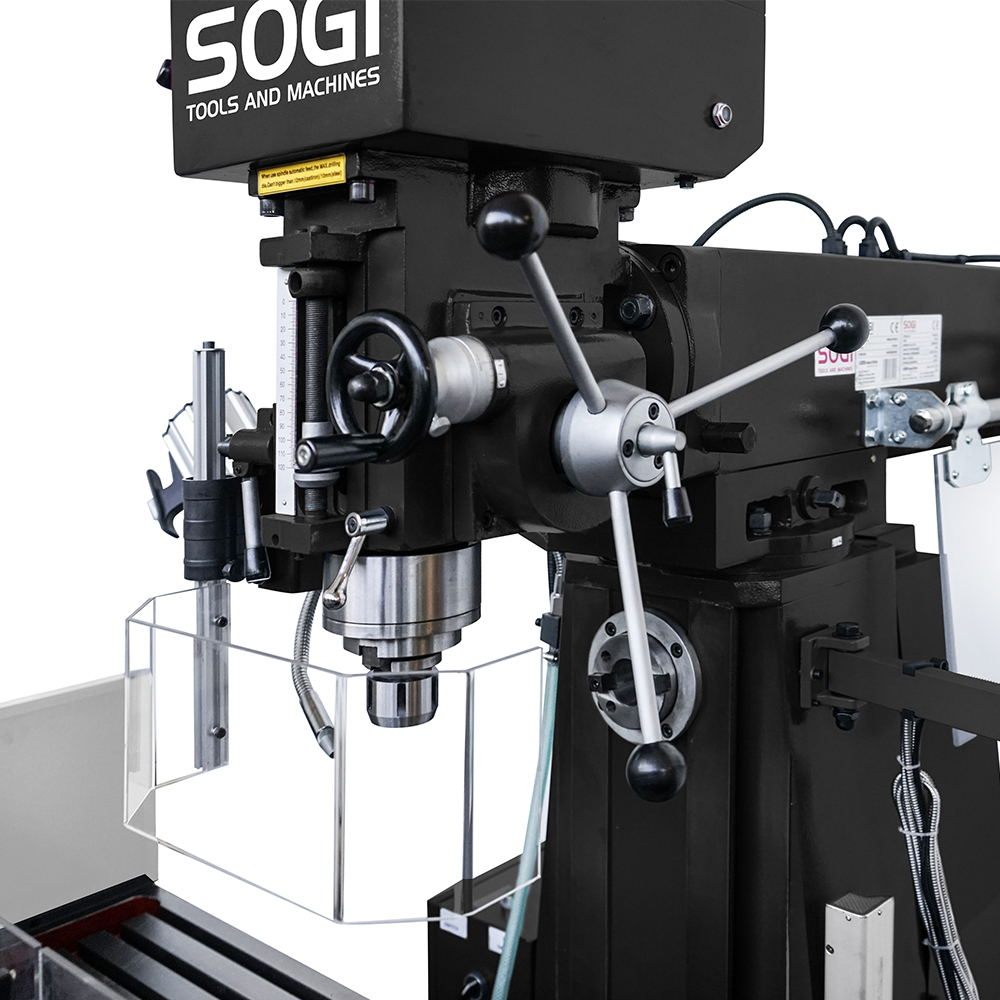

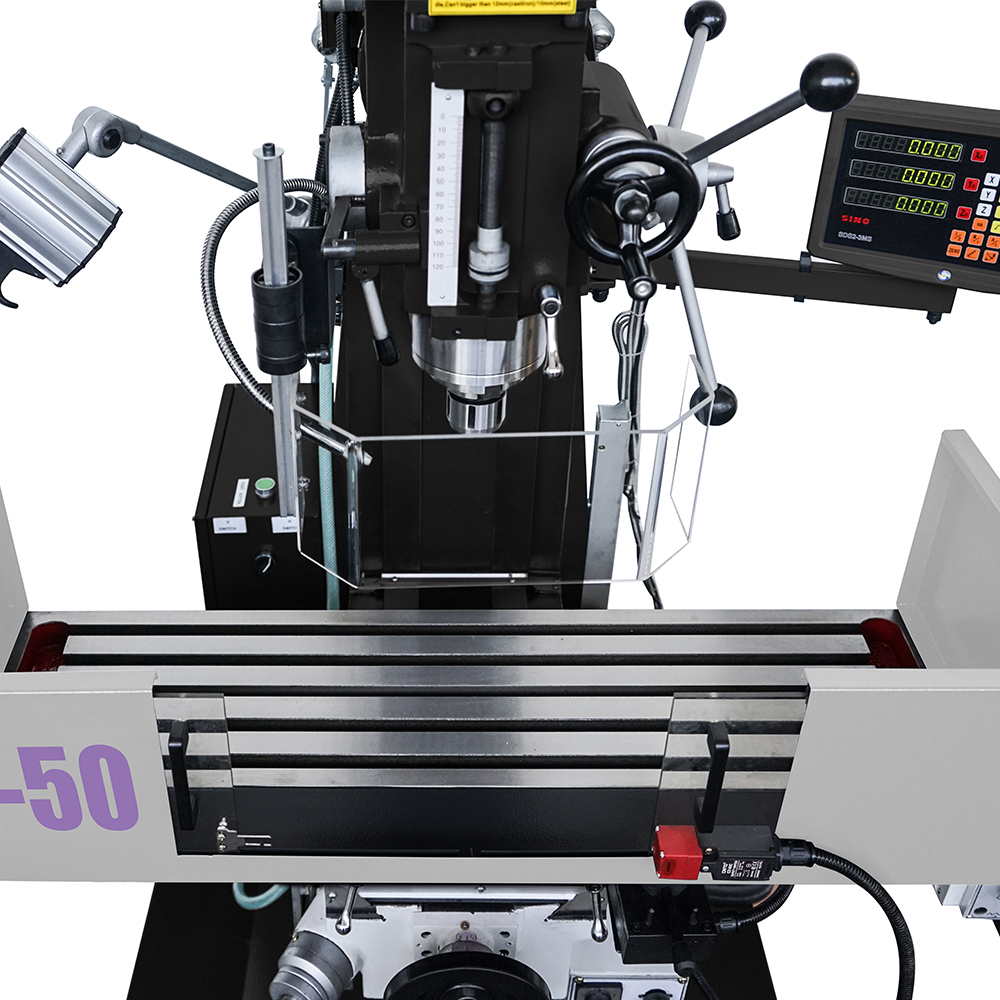

Nell'equipaggiamento di serie è incluso il visualizzatore di quote, strumento dal design funzionale e moderno, in grado di visualizzare la posizione dell'utensile in 3 assi (X, Y e Z) con precisioni fino a 0.5 µm. I due mandrini (orizzontali e verticali), così come la tavola portapezzo, sono provvisti di ripari in policarbonato interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità).

Caratteristiche tecniche della fresatrice SOGI FR-50

  • Capacità massima di foratura: Ø 50 mm
  • Capacità massima di fresatura con fresa ad inserto: Ø 100 mm
  • Capacità massima di fresatura con fresa a candela: Ø 32 mm
  • Corsa asse X: 600 mm
  • Corsa asse Y: 225 mm
  • Corsa asse Z: 400 mm
  • Corsa cannotto: 120 mm
  • Attacco mandrino verticale: ISO 40
  • Attacco mandrino orizzontale: ISO 40
  • Angolo d'inclinazione della testa: +/- 90°
  • Angolo di rotazione della testa: +/- 180°
  • Distanza massima asse mandrino verticale - asse colonna: 260 mm
  • Distanza massima naso mandrino - tavola portapezzo: 400 mm
  • Dimensioni tavola portapezzo: 1000 x 240 mm
  • Larghezza cave a T: 14 mm
  • Velocità di rotazione mandrino verticale (alte/basse): 390 - 2000 rpm / 90 - 460 rpm
  • Velocità di rotazione mandrino orizzontale: 60 - 1350 rpm
  • Numero di velocità di rotazione mandrino verticale: 8
  • Numero di velocità di rotazione mandrino verticale: 9
  • Avanzamenti automatici asse X: 0,08 - 0,15 - 0,25 mm/giro
  • Potenza motore mandrino verticale: 2,2 Kw
  • Potenza motore mandrino orizzontale: 1,5 Kw
  • Dimensioni d'ingombro: 1500 x 1400 x 2100 H mm
  • Peso lordo approssimativo: 900 Kg

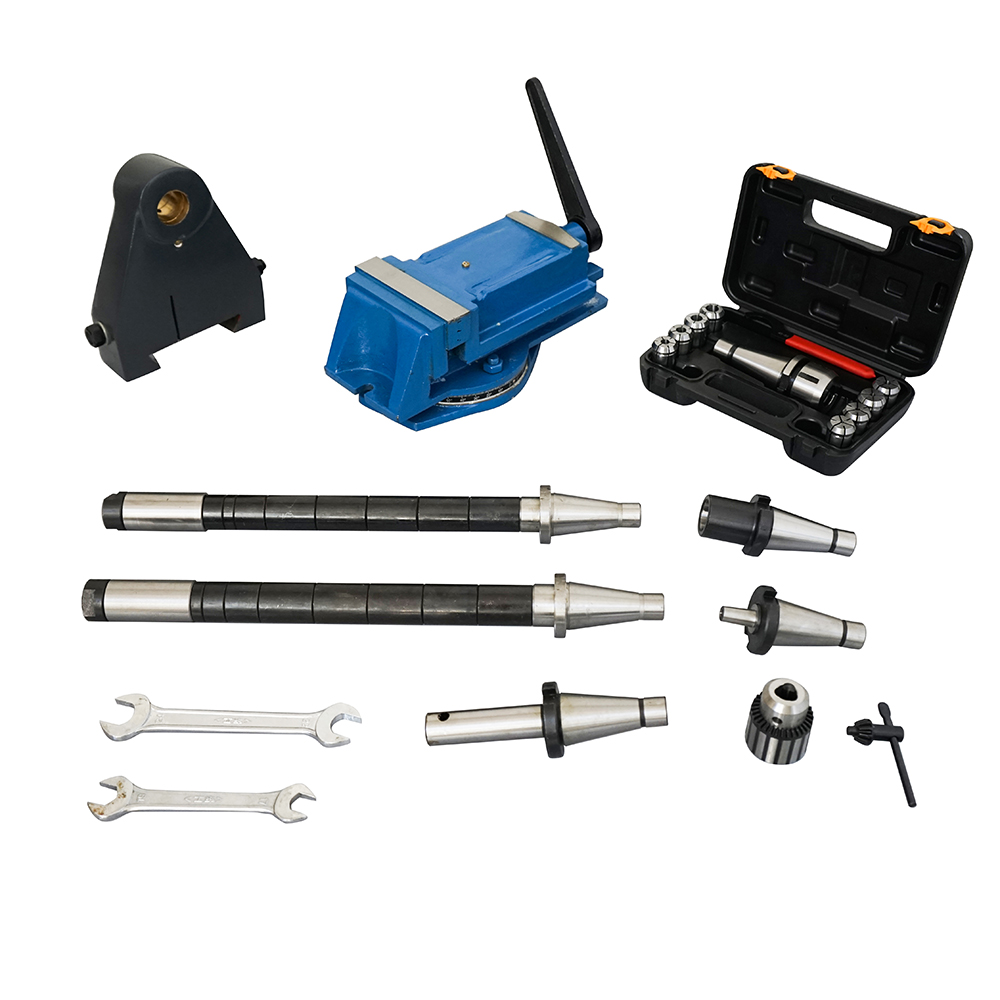

In dotazione

  • N° 1 Mandrino ISO 40 porta pinza ER 32
  • N° 1 Set di 8 pinze ER 32 in pratica cassetta
  • N° 1 Mandrino porta fresa conico CM 4
  • N° 1 Mandrino ISO 40 porta punta a cremagliera
  • N° 1 Supporto per mandrino orizzontale
  • N° 1 Morsa girevole
  • N° 1 Bareno fisso ISO 40
  • N° 1 Mandrino orizzontale porta fresa a disco
  • N° 2 Tiranti per mandrino orizzontale
  • N° 1 Set di chiavi di servizio
  • Garanzia di 24 mesi
