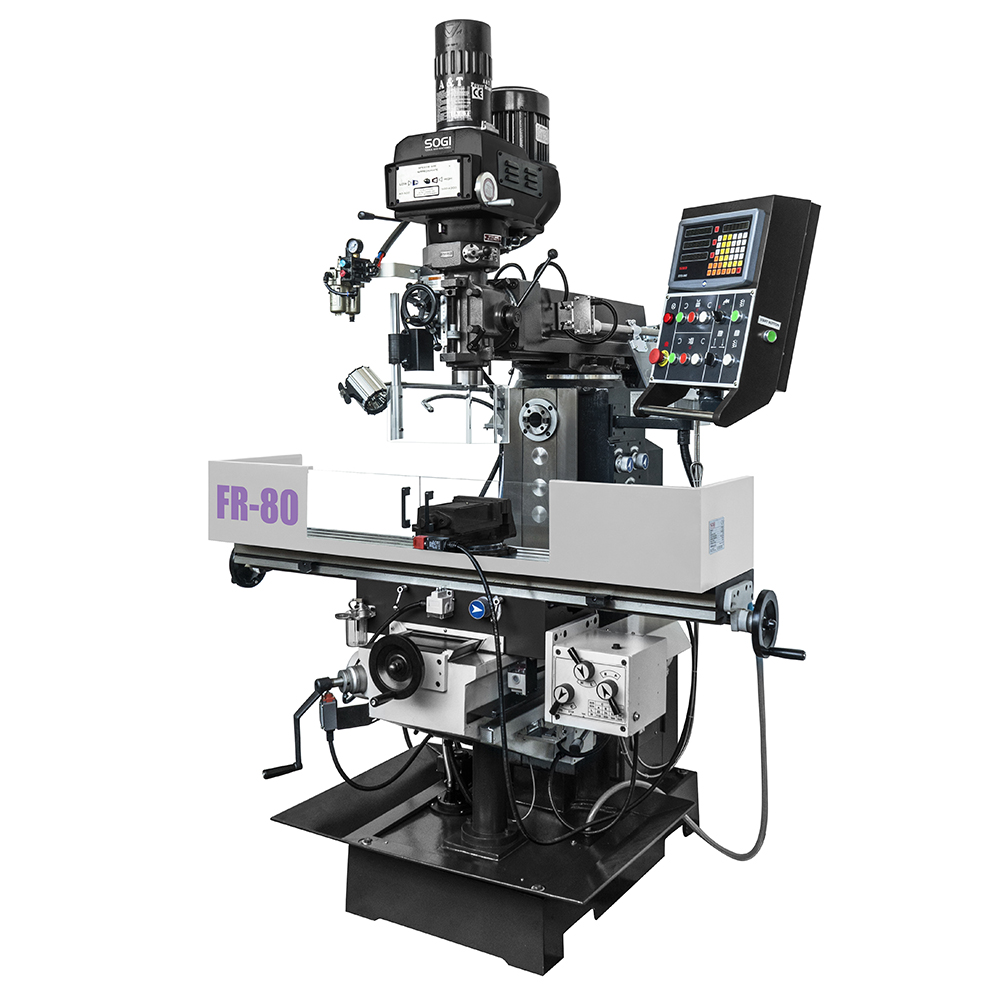

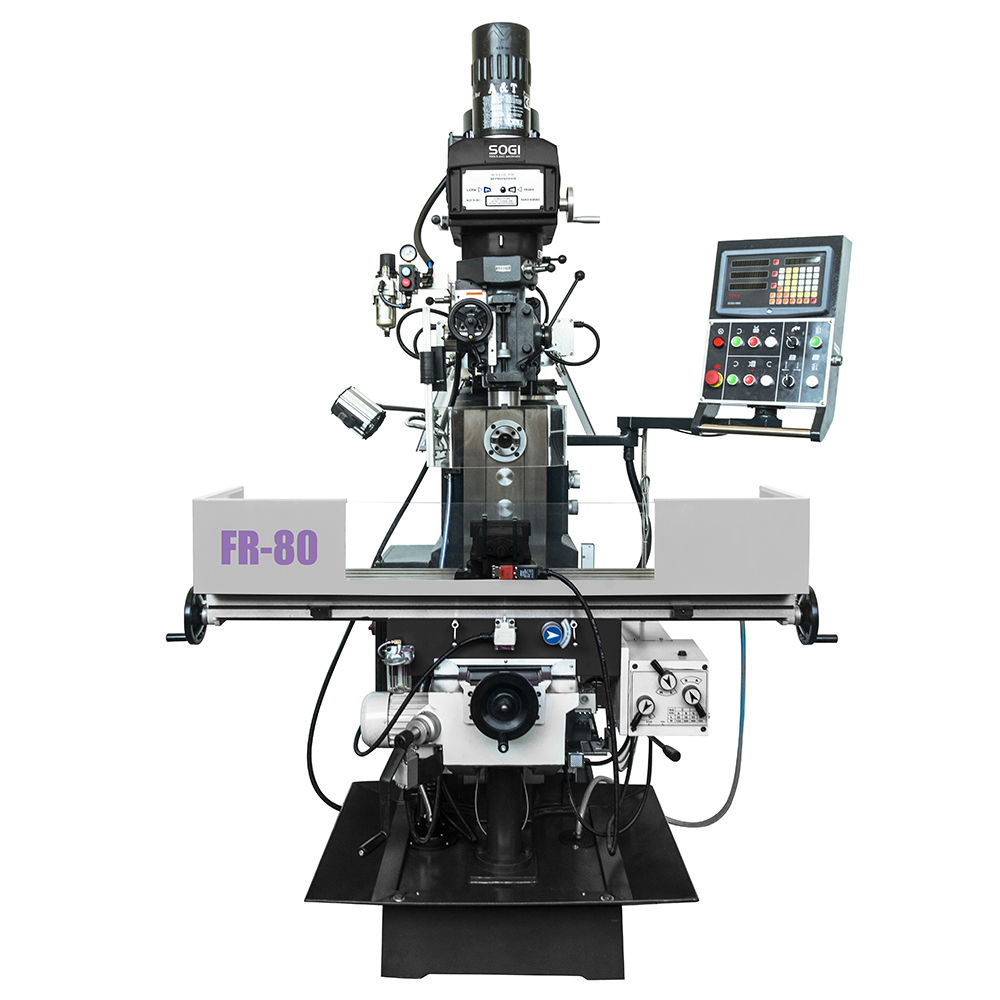

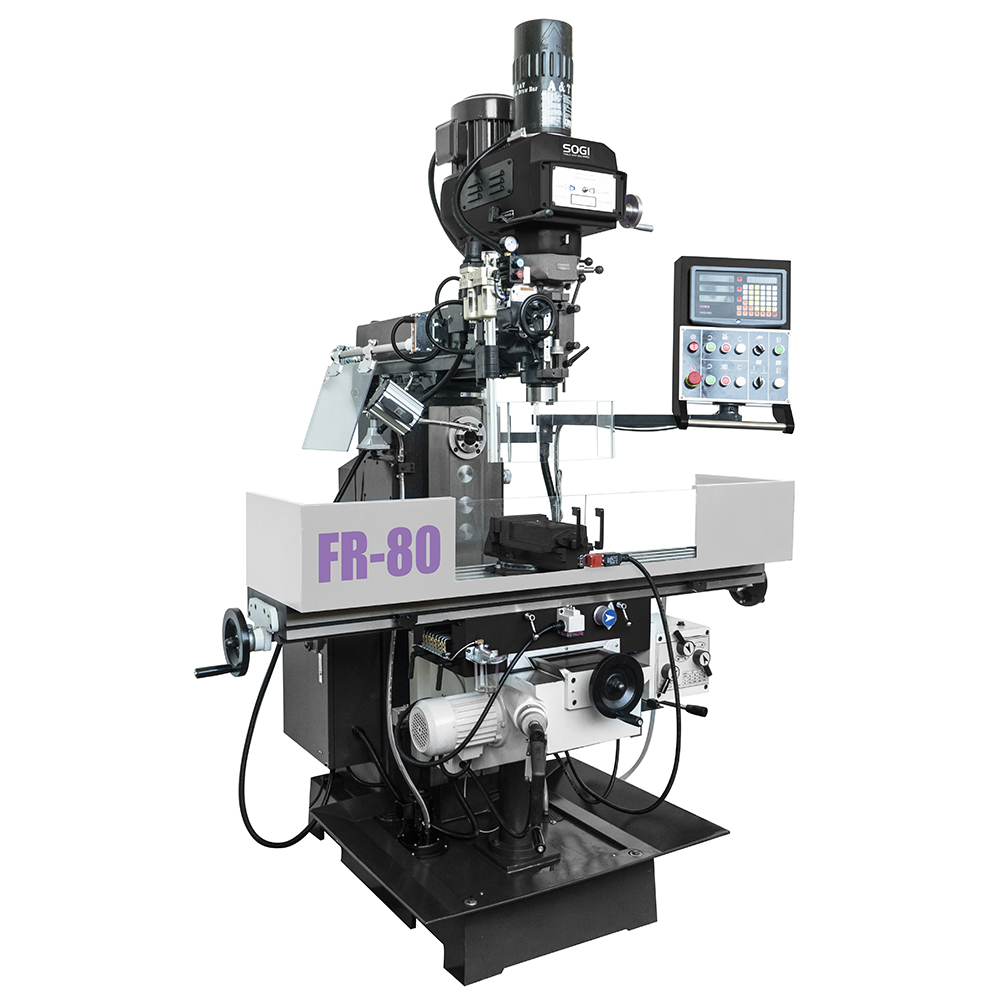

Fresatrice verticale/orizzontale SOGI FR-80 visualizzata 3 assi - avanzamenti automatici - con morsa

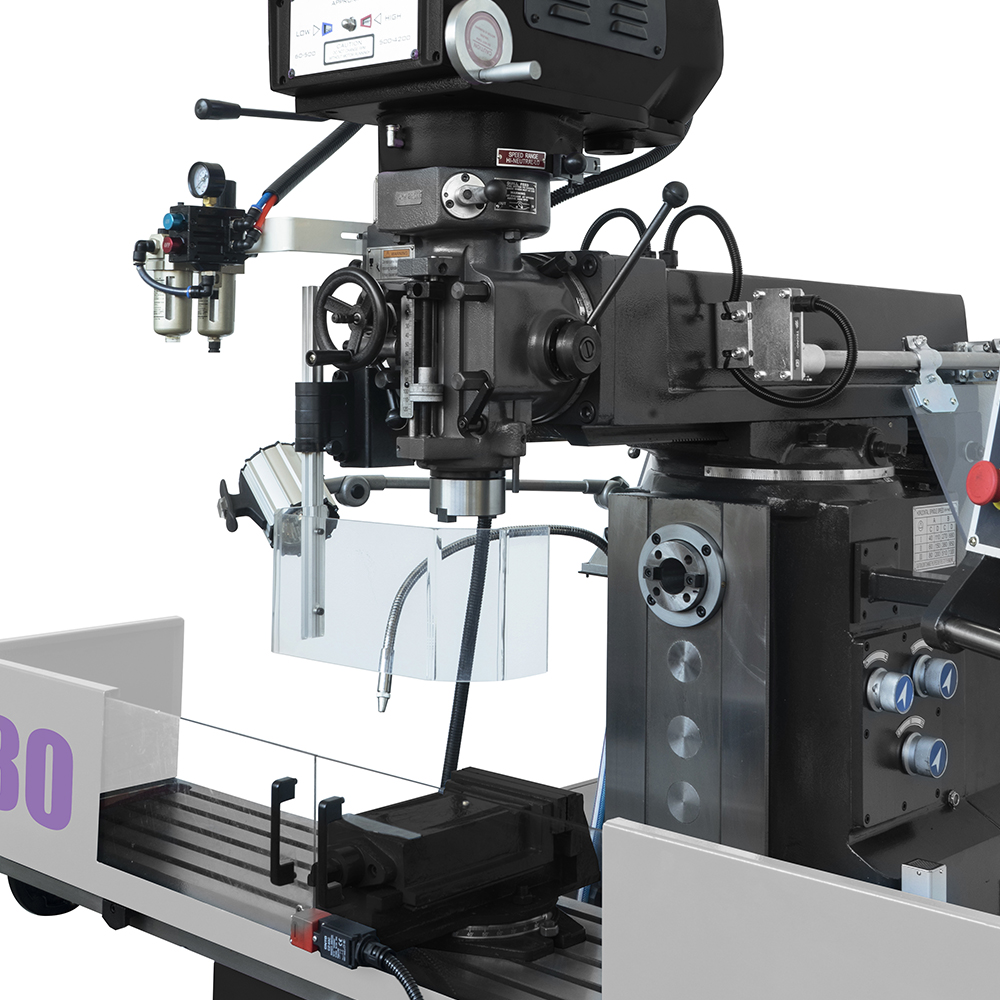

La fresatrice verticale/orizzontale SOGI FR-80 è una macchina utensile tradizionale e compatta, in grado di eseguire forature, alesature, scanalature e fresature (con l'ausilio di utensili a candela, ad inserto o a disco) su materiali quali ghisa e acciaio. Grazie alle molteplici funzionalità esplicabili da due mandrini, uno verticale l'altro orizzontale, la fresatrice professionale SOGI FR-80 risponde alle più svariate esigenze lavorative.

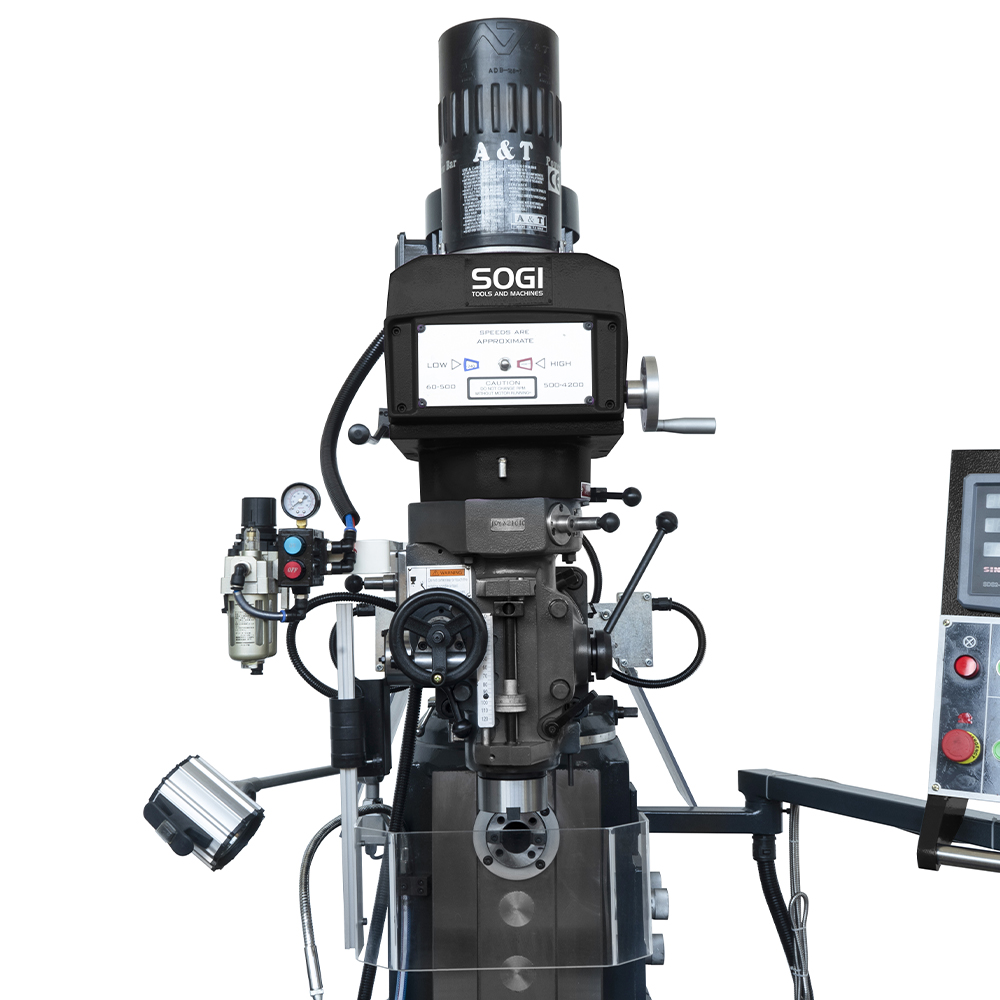

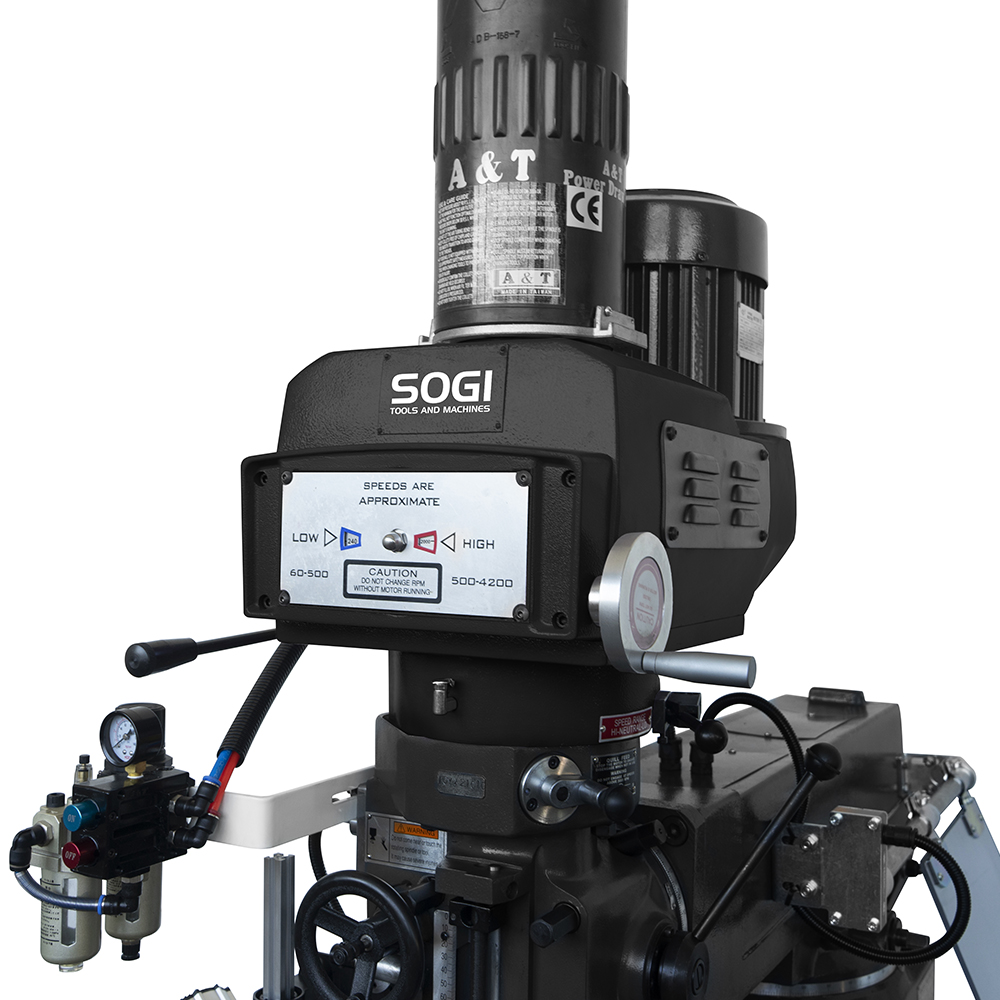

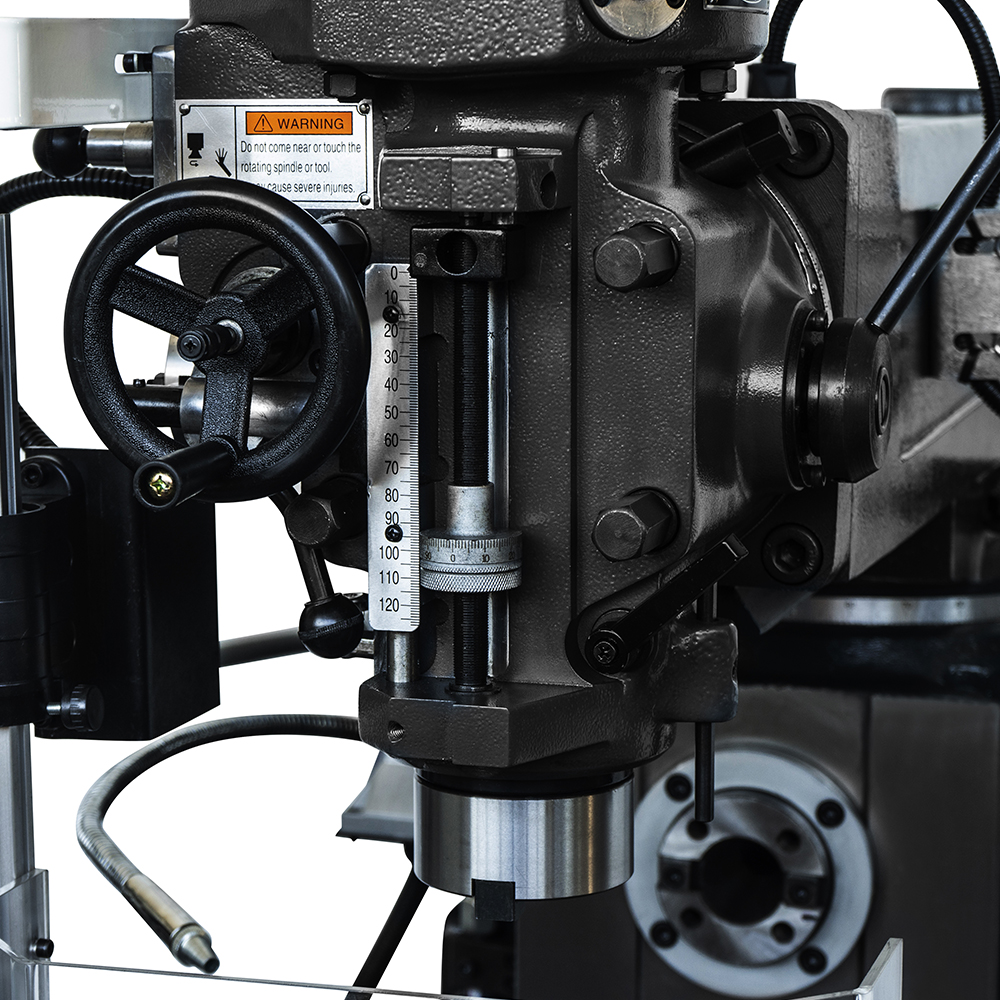

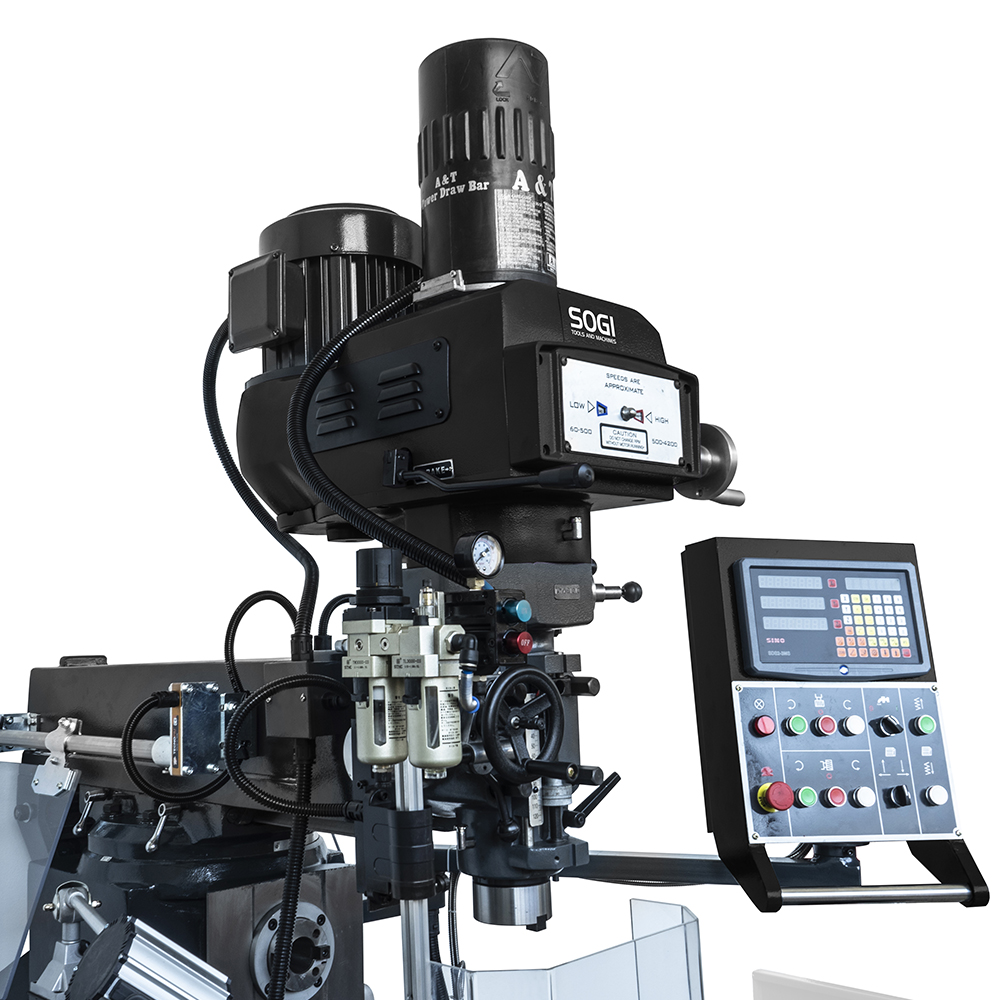

La testa della macchina consente una regolazione in continuo della velocità del mandrino verticale di tipo meccanico, un sistema robusto ed affidabile studiato per facilitare il passaggio dai bassi regimi di rotazione (60 ÷ 500 giri/min) agli alti (500 ÷ 4200 giri/min). Essa è inoltre equipaggiata di fermo con scala graduata per la regolazione della profondità di foratura. La trasmissione del mandrino orizzontale è garantita da un sistema di cinghie e pulegge, mentre il cambio è ad ingranaggi, per cui è possibile raggiungere velocità massime intorno ai 1300 giri/min.

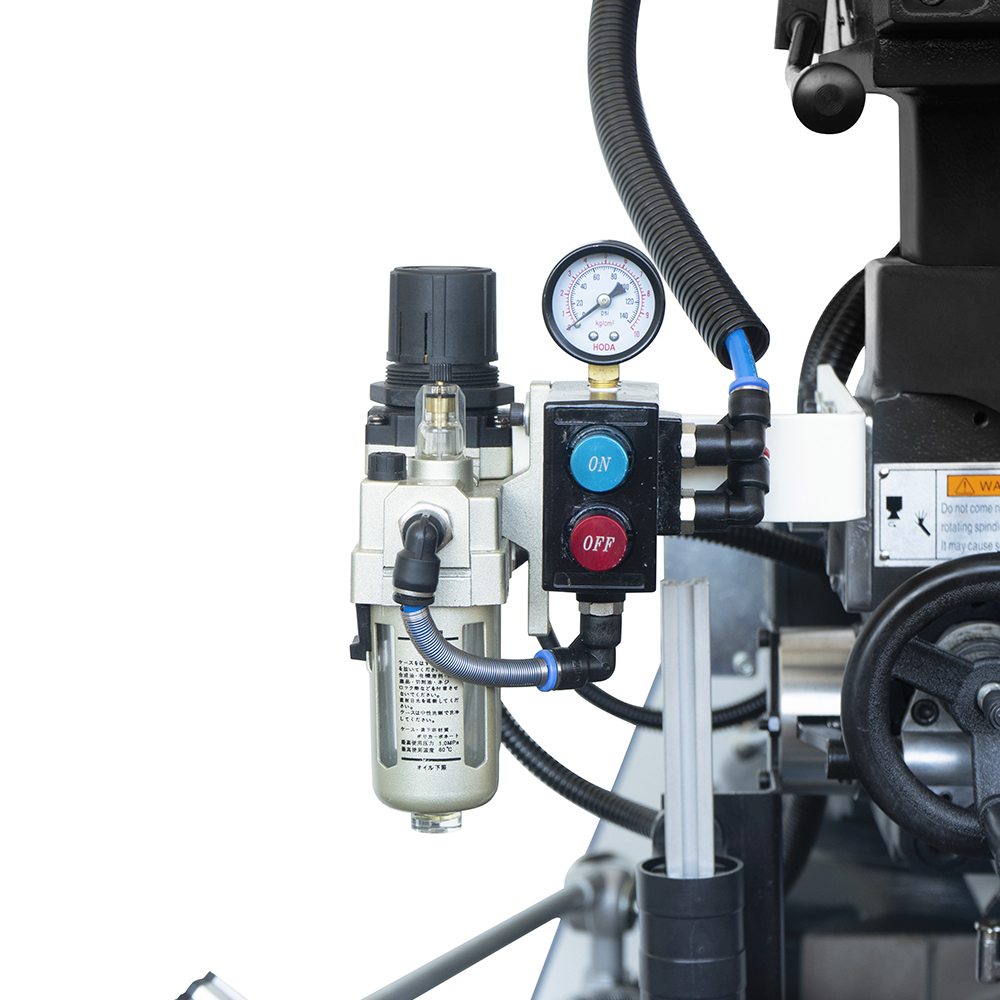

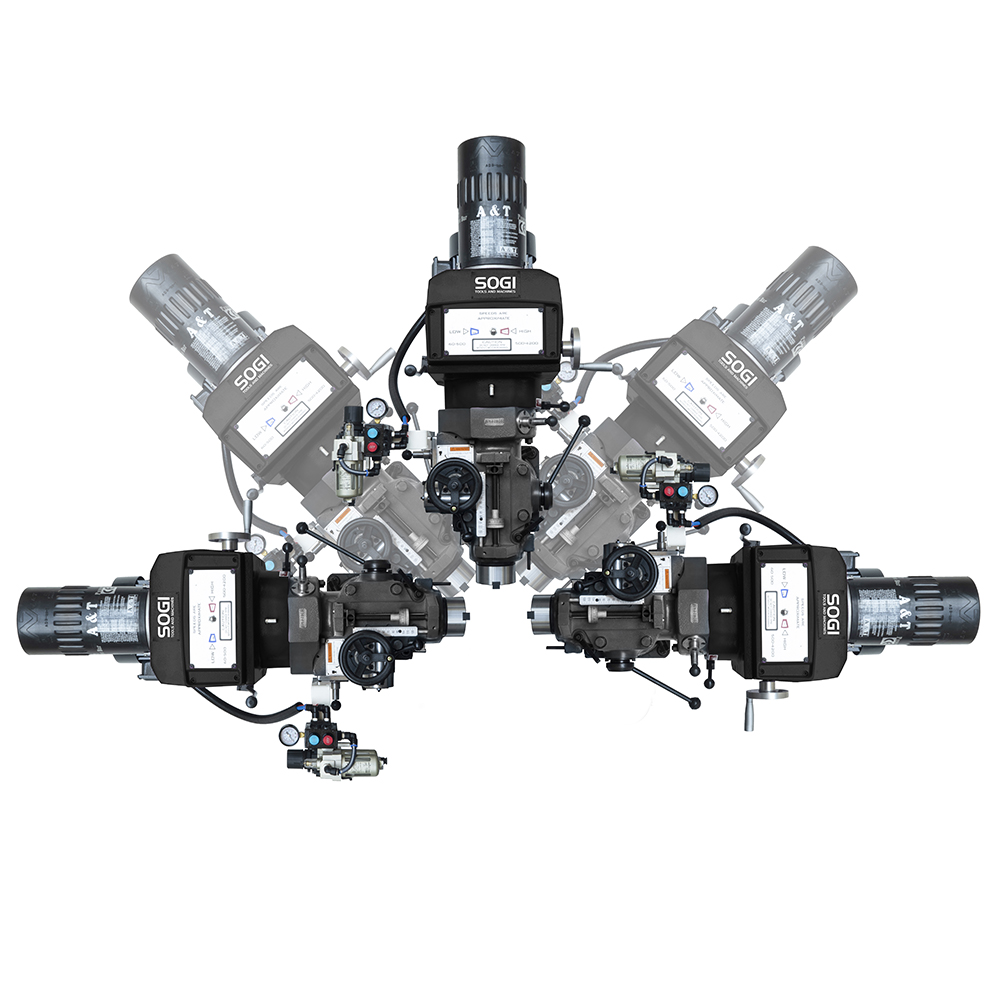

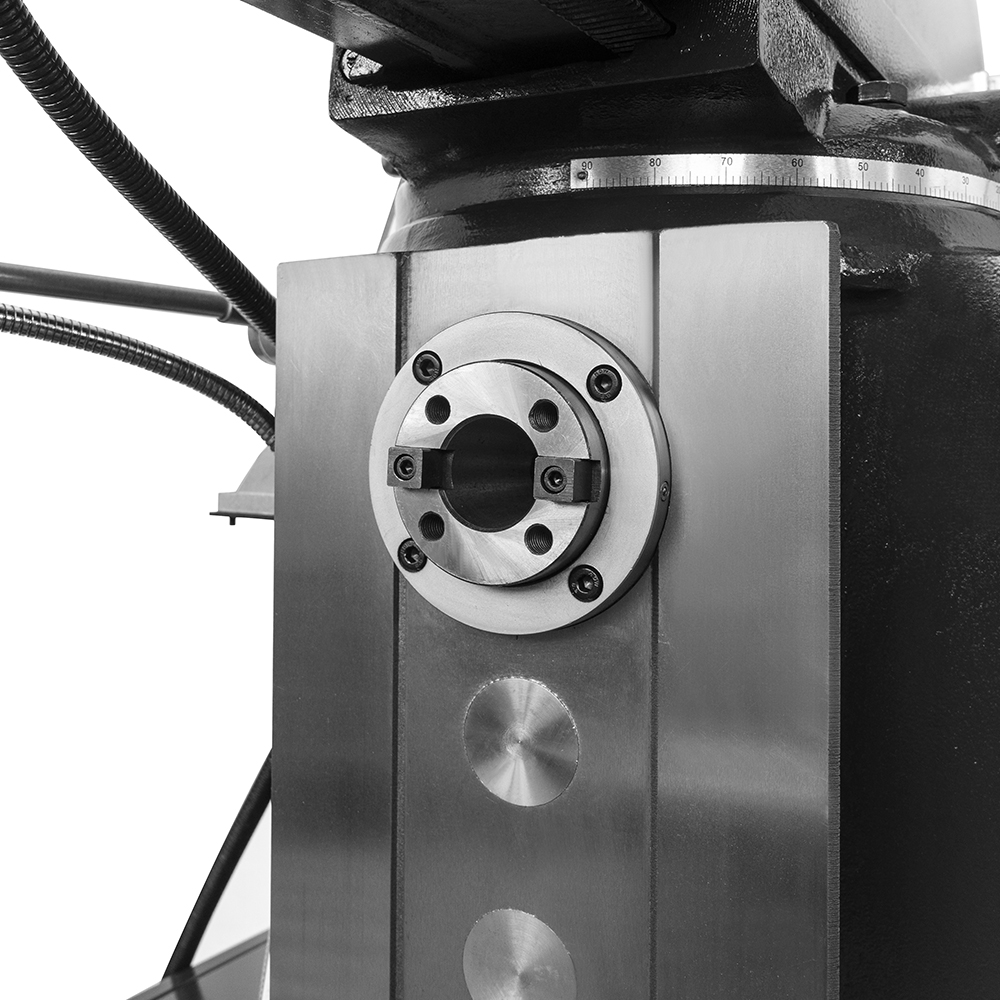

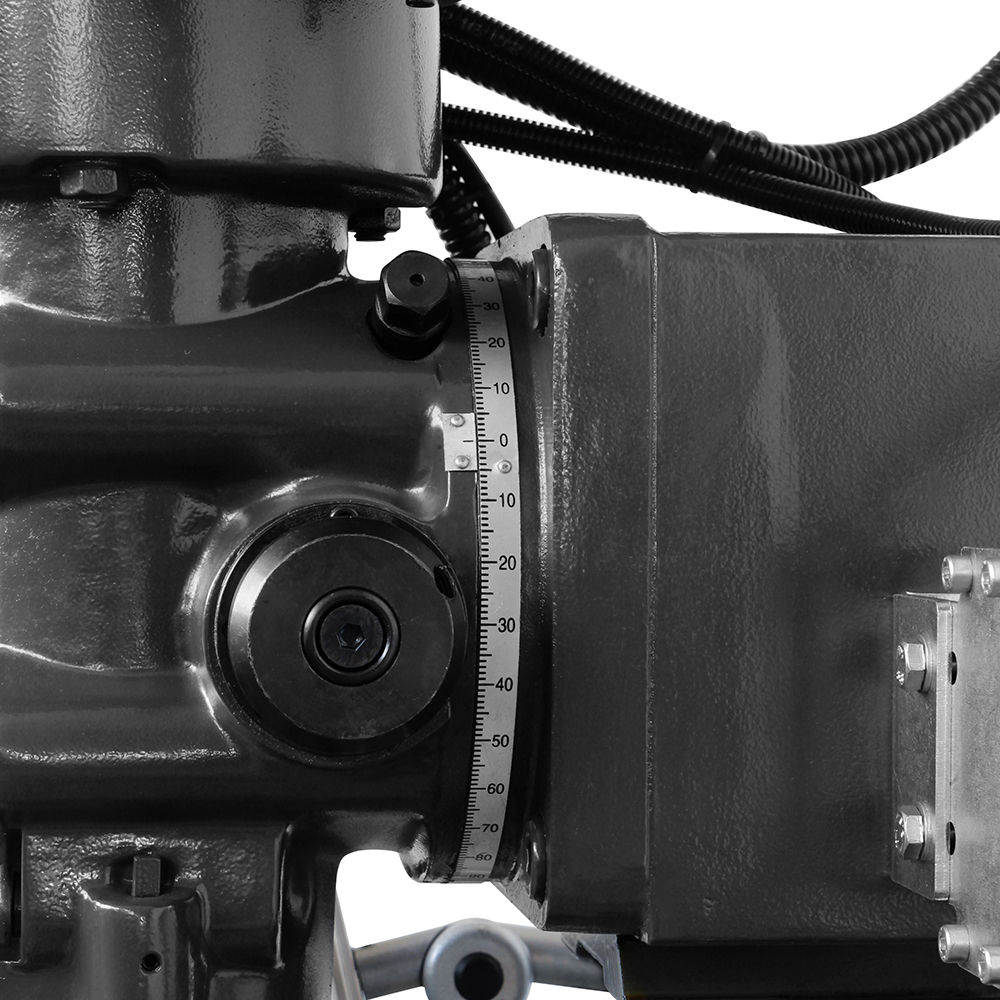

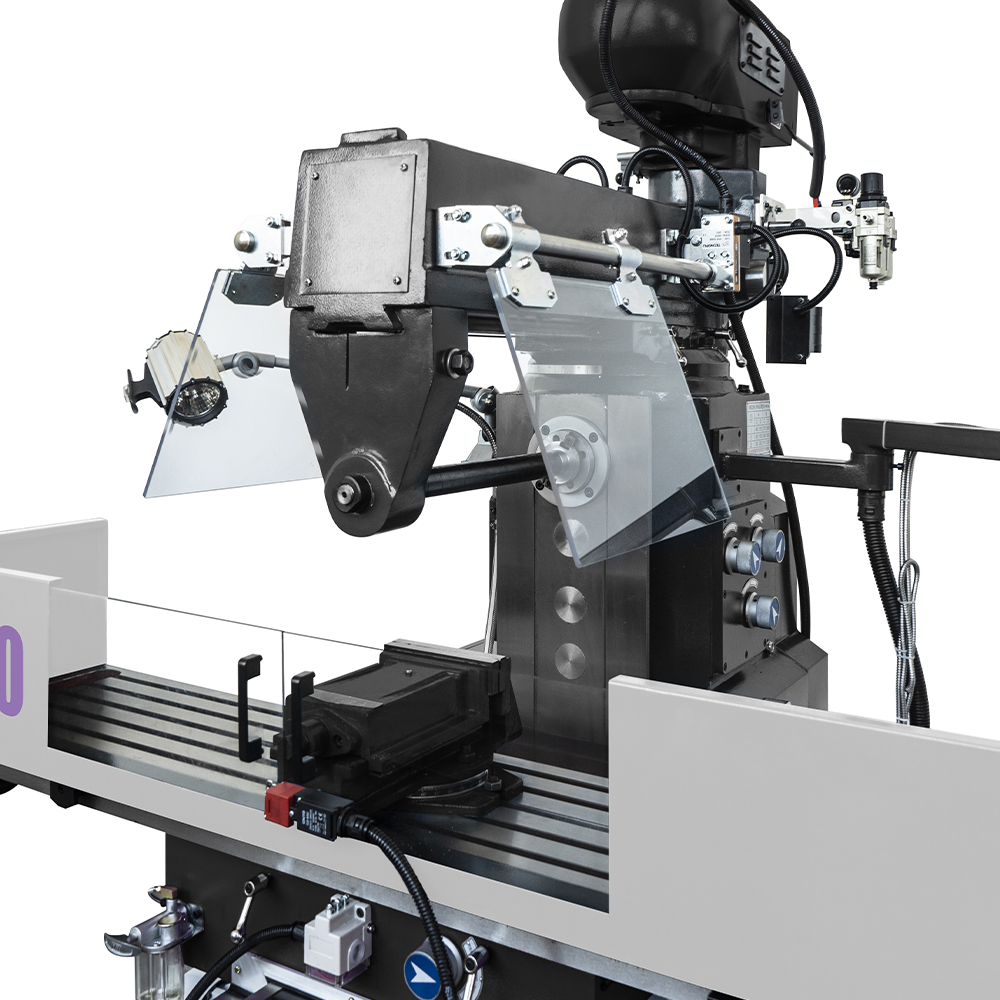

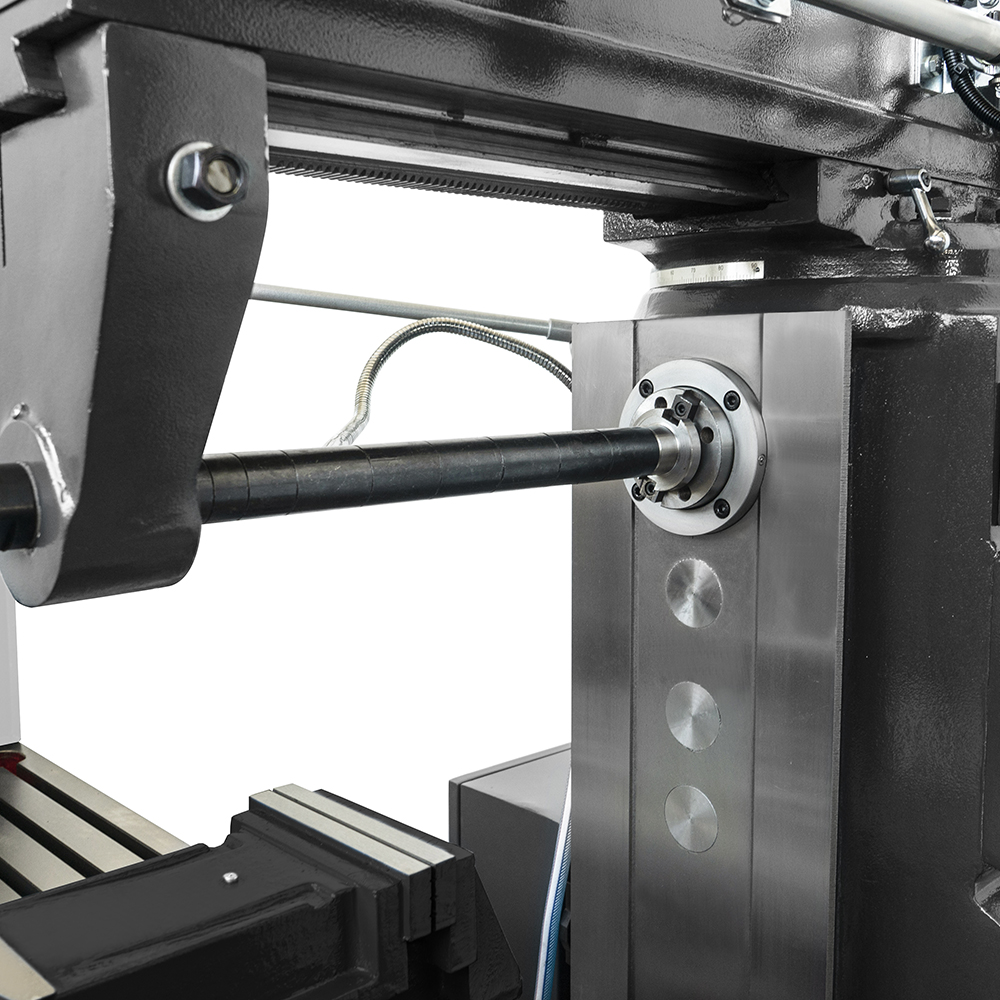

La testa della fresatrice è inclinabile di ± 90° rispetto all'asse trasversale; inoltre, a seconda delle necessità di lavorazione, la testa può essere ruotata di ± 180° rispetto l'asse verticale e traslata avanti e indietro lungo l'asse trasversale. L'attacco del mandrino verticale è di tipo ISO 40 con tirante pneumatico di serie. L'attacco del mandrino orizzontale è anch'esso di tipo ISO 40 con tirante di bloccaggio e supporto albero porta-frese per fresature con utensili a disco.

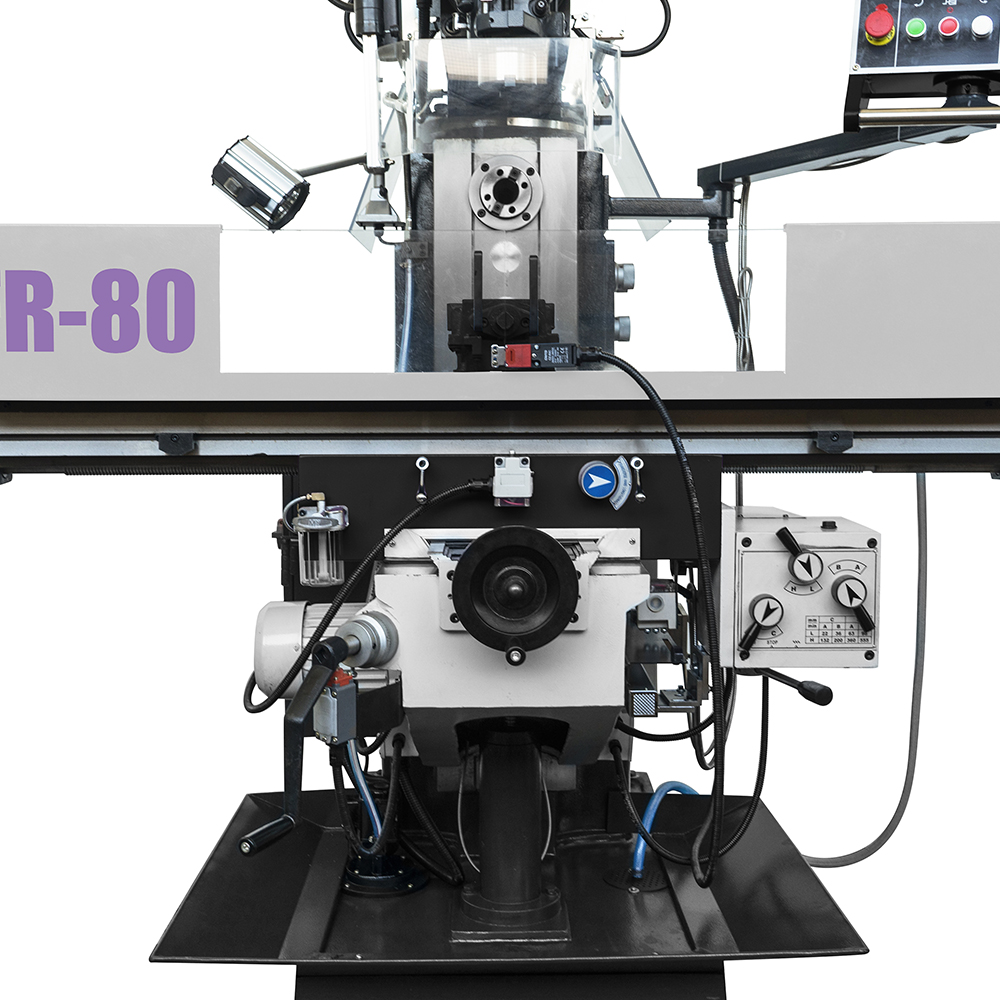

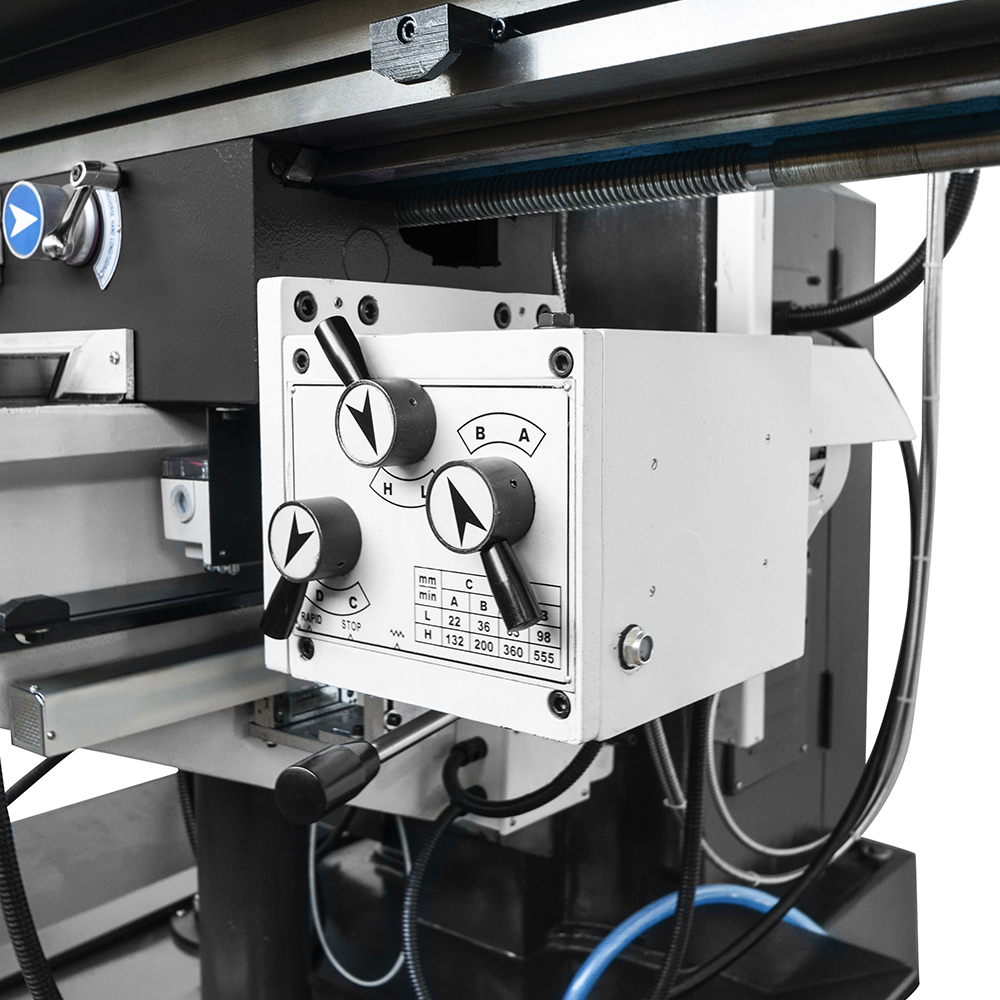

La fresatrice per metalli SOGI FR-80 è provvista di avanzamenti automatici della tavola longitudinali (asse X) e trasversali (asse Y), garantiti da apposito motoriduttore a ingranaggi in bagno d'olio con velocità settabili per mezzo di pratiche leve. L'avanzamento verticale (asse Z) della tavola è attuabile sia grazie ad un volantino apposito, sia per mezzo di un motore asincrono trifase compatto ed efficiente. Mediante un semplice sistema di leve e perni, si realizza la discesa automatica del cannotto con un'escursione di 125 mm.

Le guide di scorrimento a coda di rondine sono rettificate e indurite: la loro oliatura è assicurata da un circuito di distribuzione del fluido lubrificante comandata da una pompa ad azionamento manuale. La presenza di lardoni conici regolabili incrementa la resa delle guide in termini di precisione e stabilità. La struttura è realizzata in ghisa meehanite fusa in blocco integrale ed è rivestita con uno strato di vernice bicomponente, atta ad aumentarne la resistenza all'abrasione ed agli agenti chimici.

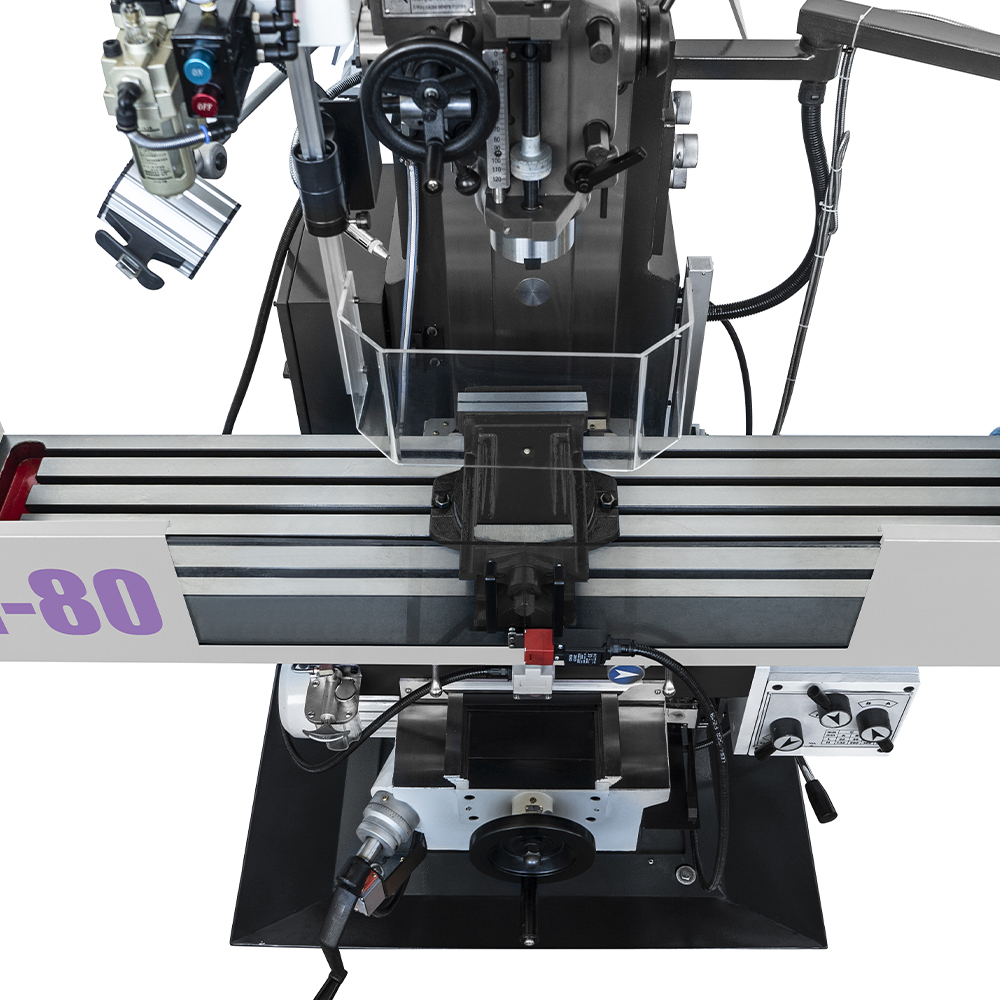

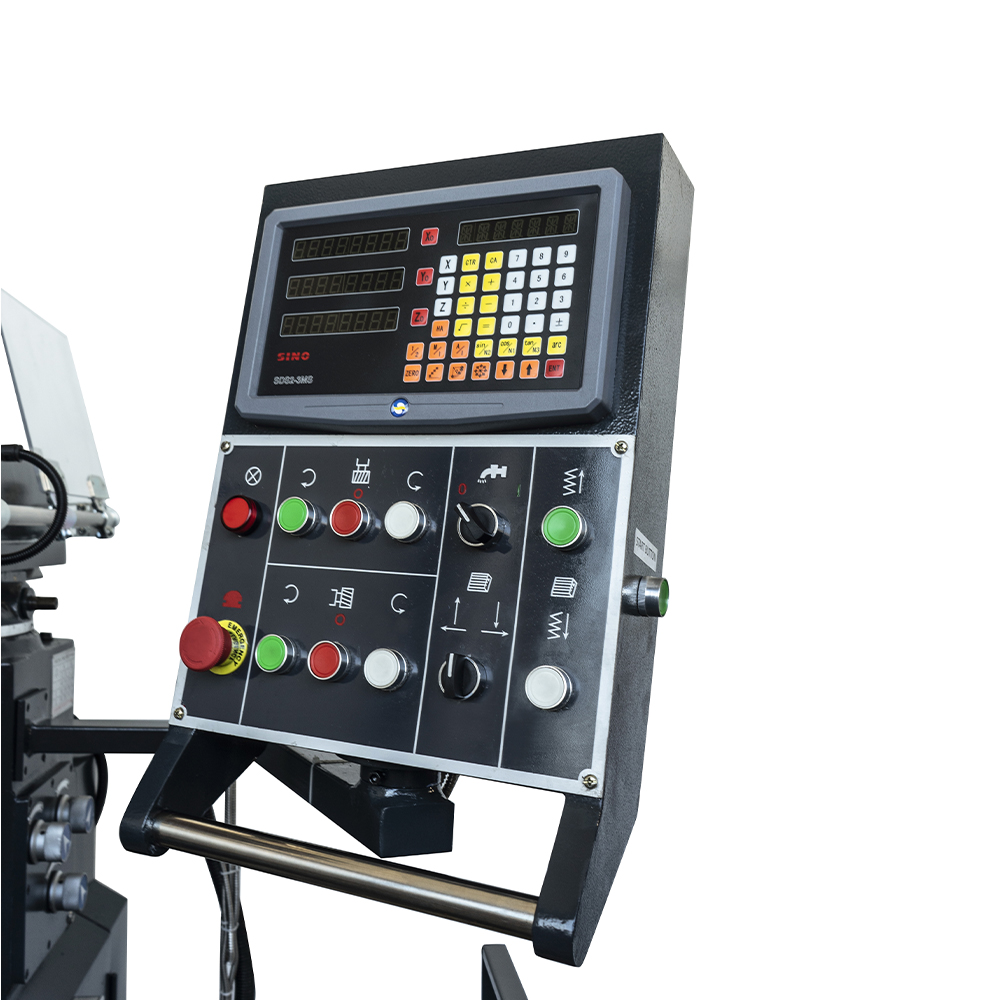

Nell'equipaggiamento di serie è incluso il visualizzatore di quote in grado di mostrare la posizione dell'utensile in 3 assi (X, Y e Z) con precisioni fino a 0.5 µm. I due mandrini (orizzontali e verticali), così come la tavola portapezzo, sono provvisti di ripari in policarbonato interbloccati (micro-interruttori) nel rispetto degli standard vigenti in materia di sicurezza. La macchina è dotata di impianto di lubrorefrigerazione e lampada.

A corredo della macchina, sarà fornita tutta la documentazione necessaria (manuale d'installazione, uso e manutenzione e dichiarazione di conformità CE-UE). Scarica la nostra scheda prodotto in formato .pdf per maggiori informazioni!

Caratteristiche tecniche della fresatrice SOGI FR-80

• Capacità max di foratura (su acciaio): Ø 50 mm
• Capacità max di fresatura con fresa ad inserto (su acciaio): Ø 120 mm
• Capacità max di fresatura con fresa a candela (su acciaio): Ø 25 mm
• Corsa longitudinale tavola (asse X): 950 mm
• Corsa trasversale tavola (asse Y): 350 mm
• Corsa verticale tavola (asse Z): 450 mm
• Corsa cannotto: 125 mm
• Attacco mandrino verticale: ISO 40
• Attacco mandrino orizzontale: ISO 40
• Angolo d'inclinazione della testa: +/- 90°

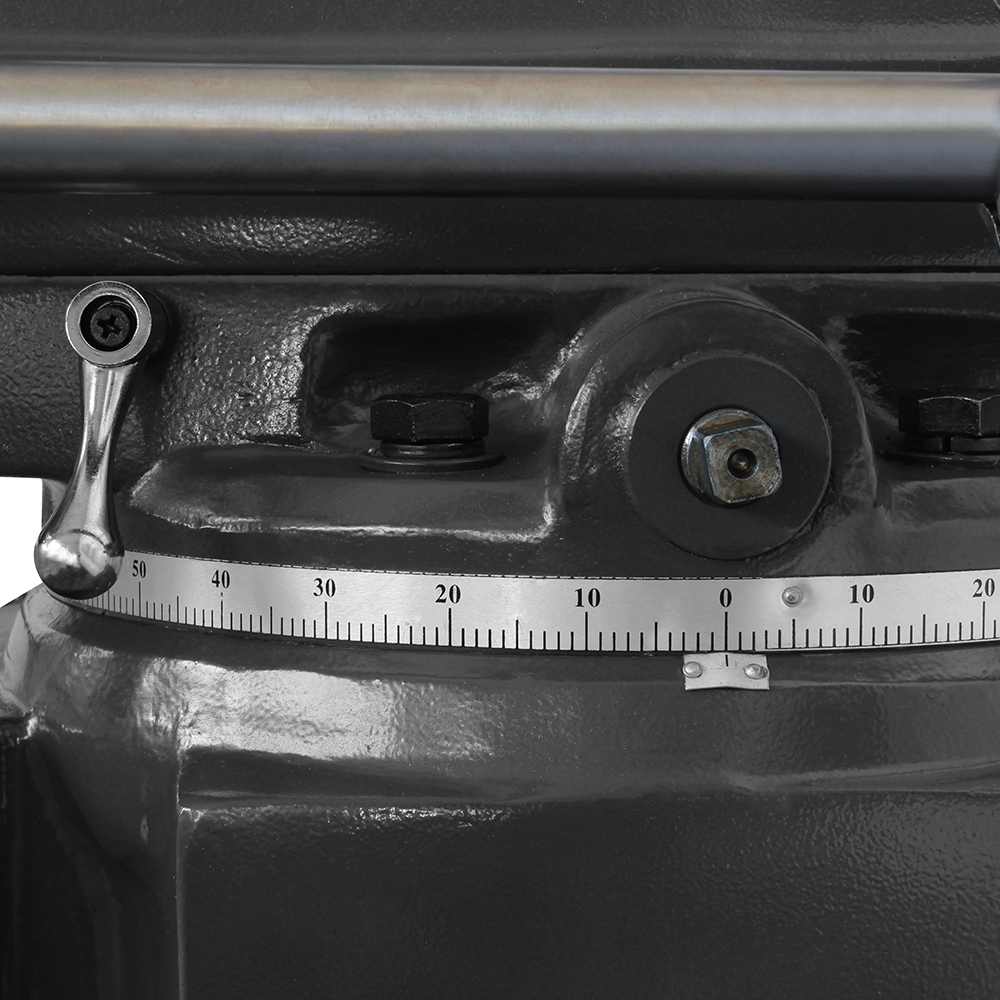

• Angolo di rotazione della testa: +/- 180°
• Distanza min/max asse mandrino verticale - montante: 100/625 mm
• Distanza min/max naso mandrino - tavola: 80/525 mm
• Dimensioni tavola (L x P x H): 1500 x 280 x 80 mm
• N°/Larghezza/Interasse cave a T: 5/14 mm/52 mm
• Velocità di rotazione mandrino verticale (alte/basse): 500 ÷ 4200 rpm / 60 ÷ 500 rpm
• Velocità di rotazione mandrino orizzontale: 40 ÷ 1300 rpm
• Numero velocità di rotazione mandrino verticale: Variatore
• Numero velocità di rotazione mandrino orizzontale: 12
• Avanzamenti automatici cannotto: 0,038 - 0,076 - 0,203 mm/giro
• Potenza motore mandrino verticale: 2,2 kW
• Potenza motore mandrino orizzontale: 2,2 kW
• Potenza motore asse Z: 0,75 kW
• Potenza motoriduttore: 0,75 kW
• Potenza nominale macchina: 6,0 kW
• Tensione/frequenza di alimentazione: 400 V/50 Hz
• Dimensioni d'ingombro (L x P x H): 1700 x 1400 x 2450 mm
• Peso netto approssimativo: 1200 Kg

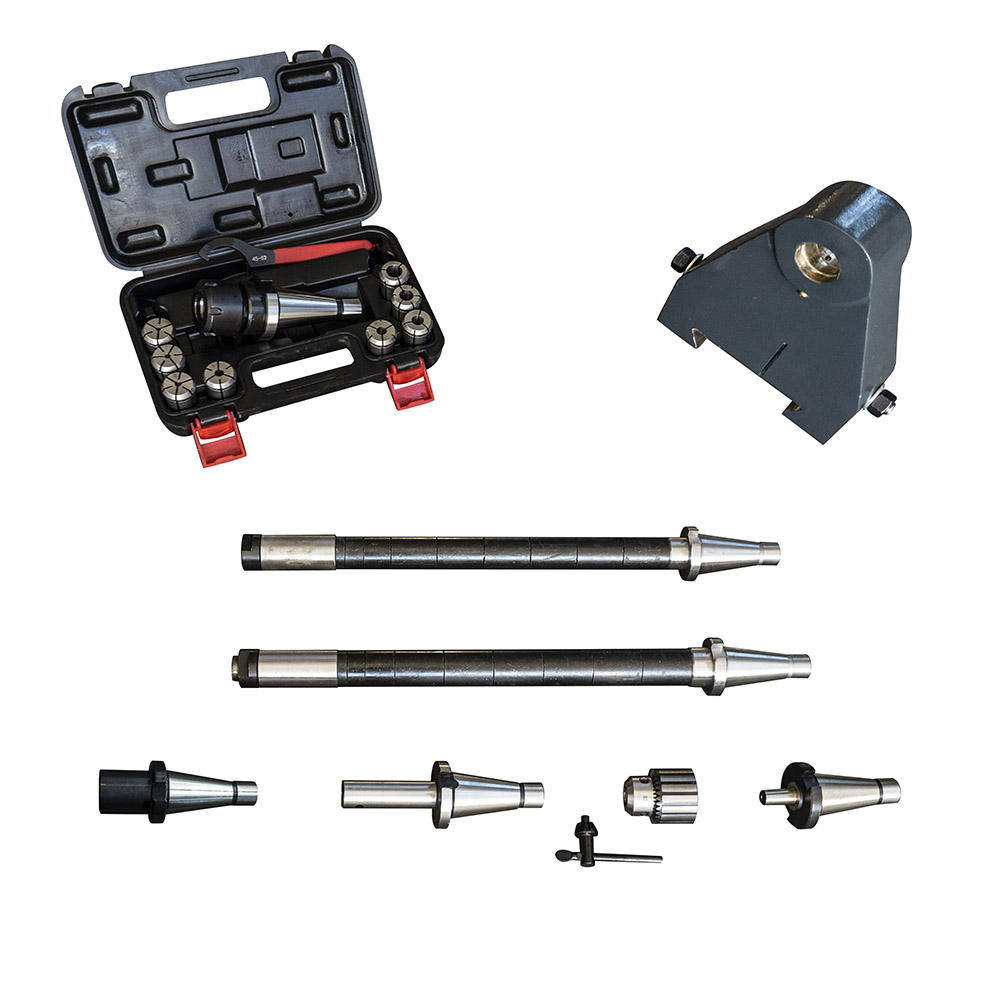

In dotazione

• N° 1 Mandrino ISO 40 porta-pinza con chiave
• N° 1 Set di 8 pinze ER 32 per mandrino
• N° 1 Mandrino porta-fresa
• N° 1 Mandrino a cremagliera 316-B16 con chiave
• N° 1 Supporto albero porta-frese

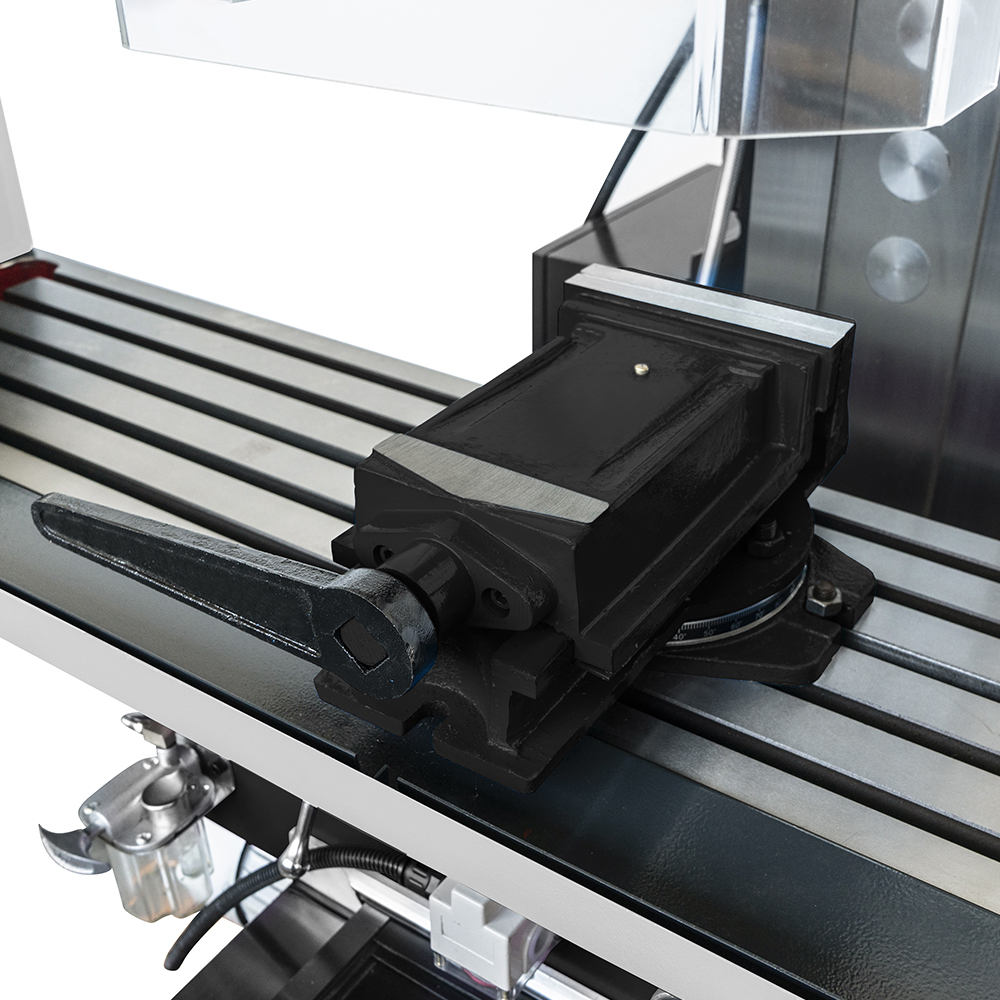

• N° 1 Morsa a macchina girevole
• N° 1 Attacco mandrino per bareno
• N° 1 Attacco mandrino B16
• N° 2 Alberi orizzontali
• N° 2 Tiranti per mandrini
• N° 1 Chiave esagonale
• N° 1 Set di chiavi di servizio
• Garanzia: 12/24 mesi
